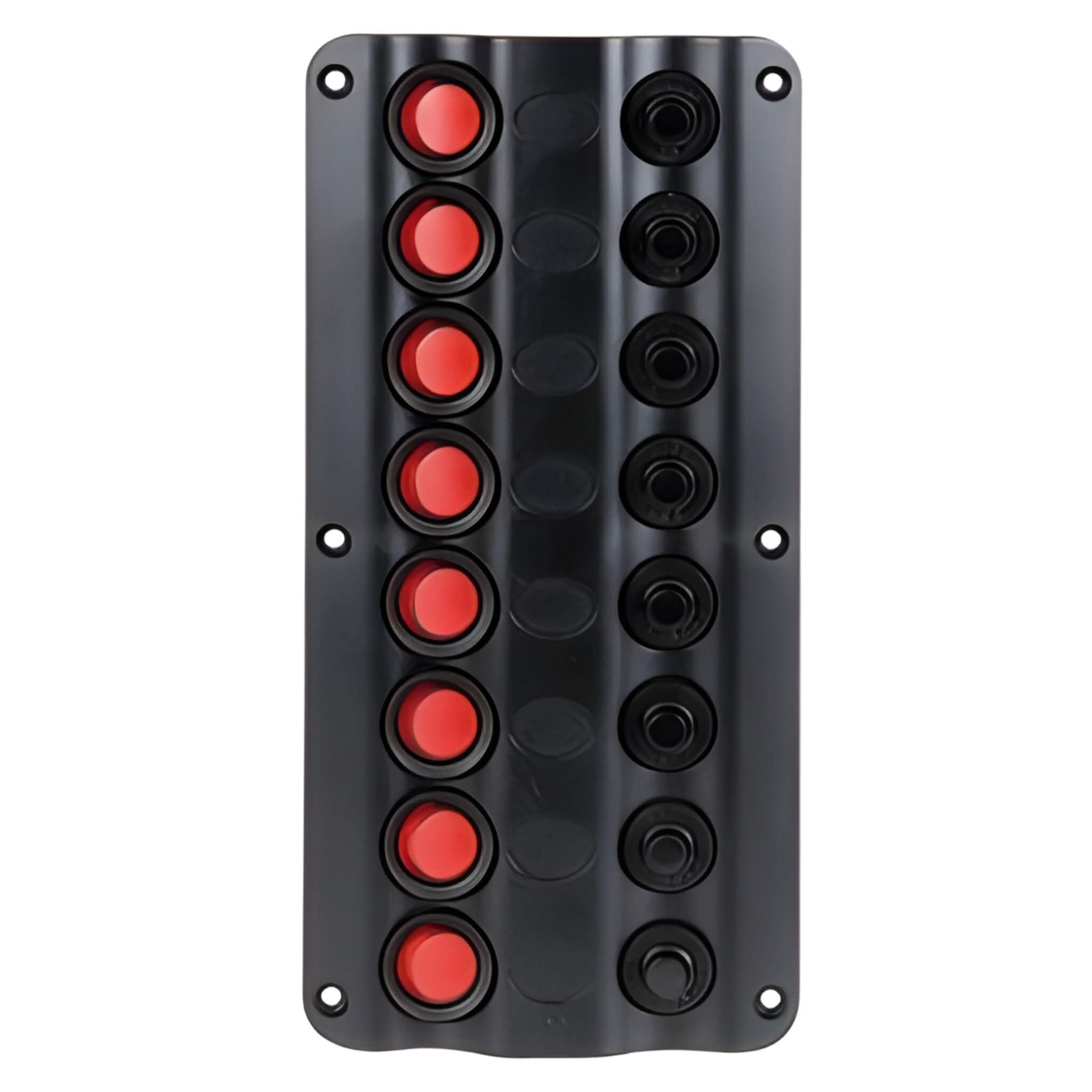

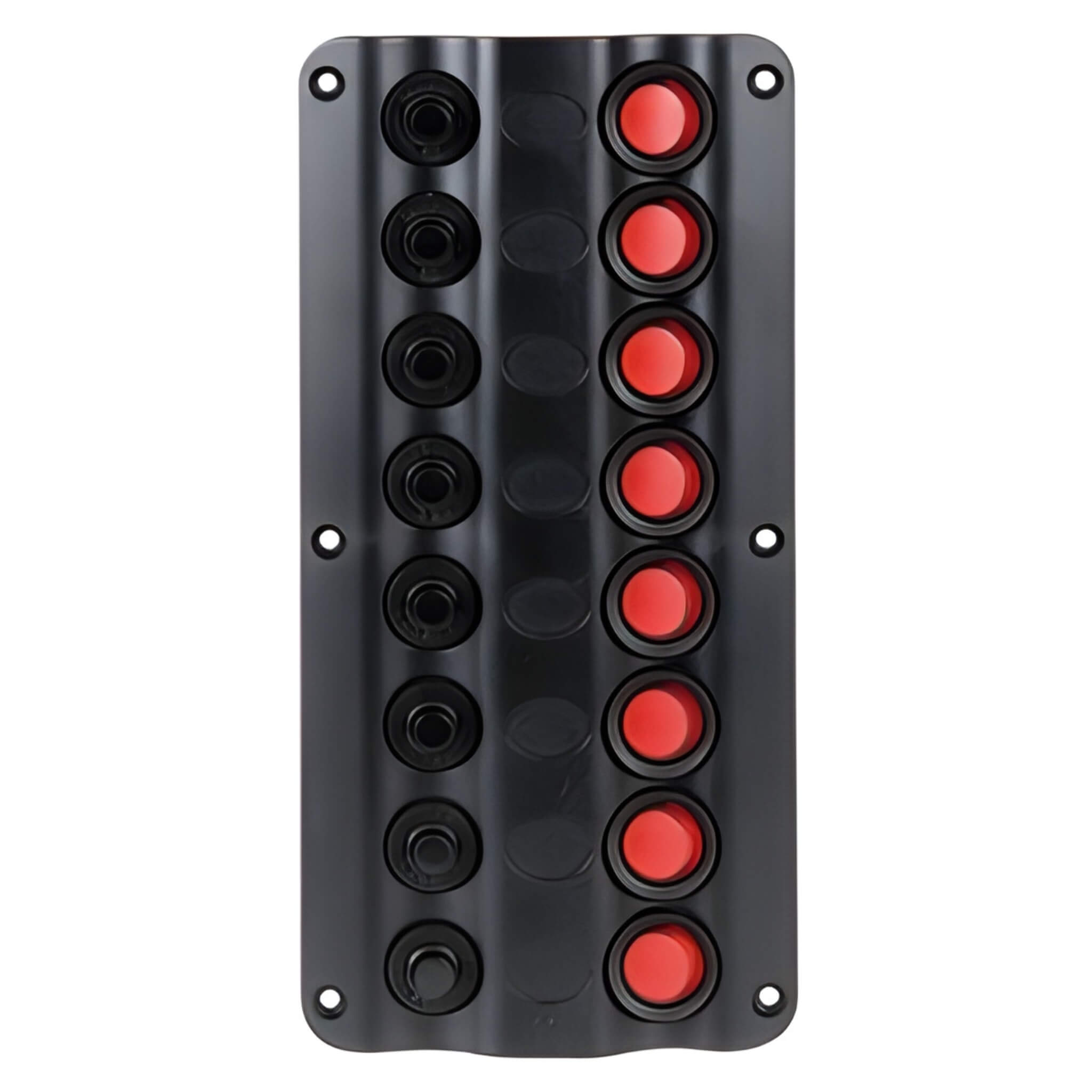

Osculati Tableau électrique WAVE 8 interrupteurs

Description

Votre van héberge maintenant une glacière, une pompe à eau, un éclairage LED, des prises USB, un ventilateur, un extracteur d’air, un chauffage d’appoint et des spots d’ambiance ? Vous souhaitez trouver une méthode sûre pour piloter et protéger tous ces dispositifs ?

Connecter l’ensemble de ces appareils directement sur votre batterie présente des risques de courts-circuits ou de défaillances. De nombreux aménageurs entament leur installation électrique sans réfléchir à la distribution centralisée ni à la sécurisation de chaque circuit.

Imaginez un boîtier compact et pratique : un seul panneau qui orchestre la totalité de vos équipements tout en les préservant.

Le panneau électrique Osculati WAVE 8 interrupteurs a été spécialement conçu dans cette optique : il protège votre montage via des disjoncteurs thermiques réarmables et vous accorde un pilotage intégral instantané.

Panneau disjoncteur WAVE 8 interrupteurs pour fourgon & van aménagé

Élaboré exclusivement pour les installations 12V, le tableau Osculati Wave 8 offre la possibilité de relier jusqu’à 8 appareils différents grâce à ses 8 sorties munies d’interrupteurs incorporés.

Chaque sortie profite de son propre disjoncteur thermique automatique, assurant une protection personnalisée pour l’ensemble de vos dispositifs (éclairage, USB, pompe à eau, glacière, ventilateur, chauffage, extracteur…).

Sécurisez vos équipements électriques avec les disjoncteurs thermiques automatiques réarmables du panneau de distribution 8 disjoncteurs – OSCULATI

La différence entre un fusible classique et un disjoncteur automatique apparaît nettement :

• Un fusible se détériore quand un dépassement de puissance intervient, excédant la charge maximale tolérée par le circuit. Vous devez alors procéder à son remplacement systématique.
• Un disjoncteur coupe simplement l’alimentation lors d’un surplus de puissance. Une fois le souci résolu, il vous suffit de le réenclencher.

Le tableau Osculati WAVE exploite des disjoncteurs thermiques réarmables, considérablement plus durables, économiques et écologiques. Cet avantage devient particulièrement appréciable quand vous voyagez dans des pays où les fusibles automobiles 19 mm demeurent introuvables.

Face à une surcharge, le disjoncteur interrompt le circuit instantanément, évitant ainsi tout endommagement de votre installation.

Configuration du modèle WAVE 8 :

• 1 disjoncteur 4A idéal pour un éclairage d’appoint ou des spots LED
• 2 disjoncteurs 5A compatibles avec un ventilateur ou une pompe de faible puissance
• 2 disjoncteurs 6A adaptés à des prises USB ou un éclairage principal
• 2 disjoncteurs 8A 96W prévus pour une glacière compacte ou un extracteur d’air
• 1 disjoncteur 10A 120W conçu pour un chauffage d’appoint ou une pompe puissante

Ce panneau électrique représente l’alliance d’un porte-fusible 8 voies et d’un ensemble d’interrupteurs.

Gérez votre réseau électrique avec les 8 interrupteurs du panneau électrique Wave

Chaque interrupteur commande un appareil spécifique. Un simple bouton ON/OFF vous permet d’enclencher ou de désactiver un circuit de manière autonome. Lorsqu’il brille, cela indique que le circuit est fermé et que l’électricité passe.
Cette organisation vous garantit une gestion intelligente et modulable de votre réseau 12V.

Bénéfices des interrupteurs indépendants :

• Couper l’alimentation pendant l’hivernage sans tout déconnecter
• Isoler un appareil défaillant sans affecter les autres
• Protéger votre pompe à eau si le réservoir est à sec (exemple typique : Pompe à eau Fiamma auto-amorçante qui tourne à vide si elle n’est pas stoppée manuellement). Pensez aussi aux pompes immergées de petite taille : elles ne supportent absolument pas le fonctionnement à sec et peuvent se détériorer rapidement. L’interrupteur vous offre alors la possibilité de couper instantanément l’alimentation en cas de besoin, prévenant ainsi toute détérioration.

Utilisation simplifiée du panneau 8 disjoncteurs Vertical de chez Osculati avec ses 8 voyants lumineux

Les interrupteurs à bascule embarquent un témoin lumineux : une LED intégrée vous révèle si le circuit est opérationnel (LED allumée = circuit alimenté).
Ce dispositif permet une lecture immédiate et visuelle du statut de chaque appareil, même dans l’obscurité totale.

Panneau électrique 8 interrupteurs OSCULATI compact et esthétique pour distribution et pilotage du circuit 12V

Son design sobre et discret en plastique noir se fond dans tous les types d’aménagements intérieurs. Il remplace efficacement un système de porte-fusibles apparent.

Osculati tableau 8 disjoncteurs encastrable pour optimiser l’espace dans votre fourgon

Ce panneau a été développé pour s’intégrer dans une paroi présentant 45 mm de profondeur au minimum.
Cette intégration garantit un gain de place, une sécurité et une finition dans votre aménagement.

Installation du panneau de distribution à disjoncteurs Wave 8 interrupteurs – OSCULATI

Le montage demeure accessible si vous possédez quelques notions en électricité 12V :

1. Raccordez chaque + d’appareil sur les bornes + du tableau via des cosses Faston ou des connecteurs type Wago. Vous pouvez également opter pour la soudure.
2. Reliez le + général du tableau à votre batterie au moyen d’un câble dimensionné selon la puissance totale, à sertir sur une cosse faston adaptée à la section de câble. Cette section doit couvrir l’addition des puissances (identique pour le – général).
3. Connectez les – des appareils à une barrette commune.
4. Vérifiez systématiquement la section des câbles selon la puissance des dispositifs et l’éloignement entre tableau et équipements.

PDF Notice d’installation du tableau disjoncteur Osculati WAVE

Spécifications techniques du tableau électrique Wave Design avec 8 interrupteurs à bascule à LED

• Tension : 12V DC
• Disjoncteurs thermiques réarmables installés :
  • 1 x 4A
  • 2 x 5A
  • 2 x 6A
  • 2 x 8A
  • 1 x 10A
• 8 interrupteurs à bascule lumineux
• Adhésifs inclus pour identifier chaque interrupteur
• Matière : plastique noir
• Indice d’étanchéité : IP54
• Dimensions : 210 x 100 mm
• Profondeur d’encastrement : 45 mm minimum
• Poids : 320g

PDF Déclaration de conformité du tableau électrique Osculati WAVE
PDF Déclaration de conformité CE du tableau électrique Osculati WAVE

Tableau comparatif de la gamme Wave Design Osculati

Wave	Référence
Wave 4	14.104.01
Wave 5 avec prise allume-cigare	14.104.06
Wave 5 avec voltmètre	14.104.07
Wave 6	14.104.02
Wave 8	14.104.03
