Osculati Tableau électrique WAVE 4 interrupteurs

Description

Vous avez équipé votre van d’une glacière, d’une pompe à eau, d’un éclairage LED et de prises USB et vous cherchez un moyen fiable pour les contrôler et les protéger ?
Impossible de tout brancher directement sur la batterie sans risquer des défauts électriques ou des pannes. Trop souvent, on se lance dans un aménagement électrique sans penser à la gestion centralisée de la distribution et à la sécurité des circuits.

Imaginez un système compact et pratique : un seul tableau qui contrôle tout, tout en protégeant vos équipements.

Le panneau électrique Osculati WAVE 4 interrupteurs est justement conçu pour ça : il protège votre installation grâce à des disjoncteurs thermiques réarmables et vous donne le contrôle complet d’un seul geste.

Tableau disjoncteur WAVE 4 interrupteurs pour van & fourgon aménagé

Conçu spécialement pour les installations 12V, le tableau Osculati Wave 4 permet de connecter jusqu’à 4 équipements grâce à ses 4 ports avec interrupteurs intégrés.
Chaque port dispose de son propre disjoncteur thermique automatique, offrant une protection individualisée pour chacun (éclairage, USB, pompe à eau, glacière…).

Protéger vos équipements électriques grâce aux disjoncteurs automatiques thermiques réarmables du panneau de distribution à 4 disjoncteurs – OSCULATI

La différence entre un fusible classique et un disjoncteur automatique est simple :

• Un fusible grille en cas de défaut de puissance, supérieure à la puissance maximale donnée par le circuit. Vous devez donc le remplacer à chaque fois.
• Un disjoncteur se coupe simplement lors d’un dépassement de puissance. Une fois le problème résolu, il suffit de le réarmer.

Le tableau Osculati WAVE utilise des disjoncteurs thermiques réarmables, bien plus durables, économiques et écologiques. C’est d’autant plus pratique quand vous vadrouillez dans un pays où les fusibles automobiles 19 mm ne courent pas les rues.

En cas de surcharge, le disjoncteur coupe le circuit, sans dommage pour votre installation.

Configuration du modèle WAVE 4 :

• 1 disjoncteur 4A compatible avec une pompe à eau.
• 1 disjoncteur 6A
• 1 disjoncteur 8A 92W compatible avec une prise USB.
• 1 disjoncteur 10A 120W comme un câble chauffant pour protéger du gel

Ce tableau électrique est la combinaison d’un porte-fusible 4 voies et d’interrupteurs.

Contrôler votre distribution électrique grâce aux 4 interrupteurs du panneau électrique Wave Design

Chaque interrupteur contrôle un consommateur. Un simple bouton ON/OFF permet d’activer ou de couper un circuit, en toute autonomie. Allumé, il indique que le circuit est “fermé” donc que le courant passe.
Cela vous offre un contrôle intelligent et modulable de votre système 12V.

Avantages des interrupteurs indépendants :

• Couper l’électricité lors de l’hivernage sans tout débrancher
• Isoler un équipement défectueux sans impacter les autres
• Protéger votre pompe à eau si votre réservoir est vide (exemple : Pompe à eau Fiamma auto-amorçante qui tourne à vide si non arrêtée manuellement) Pensez aussi aux petites pompes immergées : elles ne supportent pas le fonctionnement à sec et peuvent griller rapidement. L’interrupteur permet alors de couper rapidement l’alimentation si besoin, et d’éviter tout dommage.

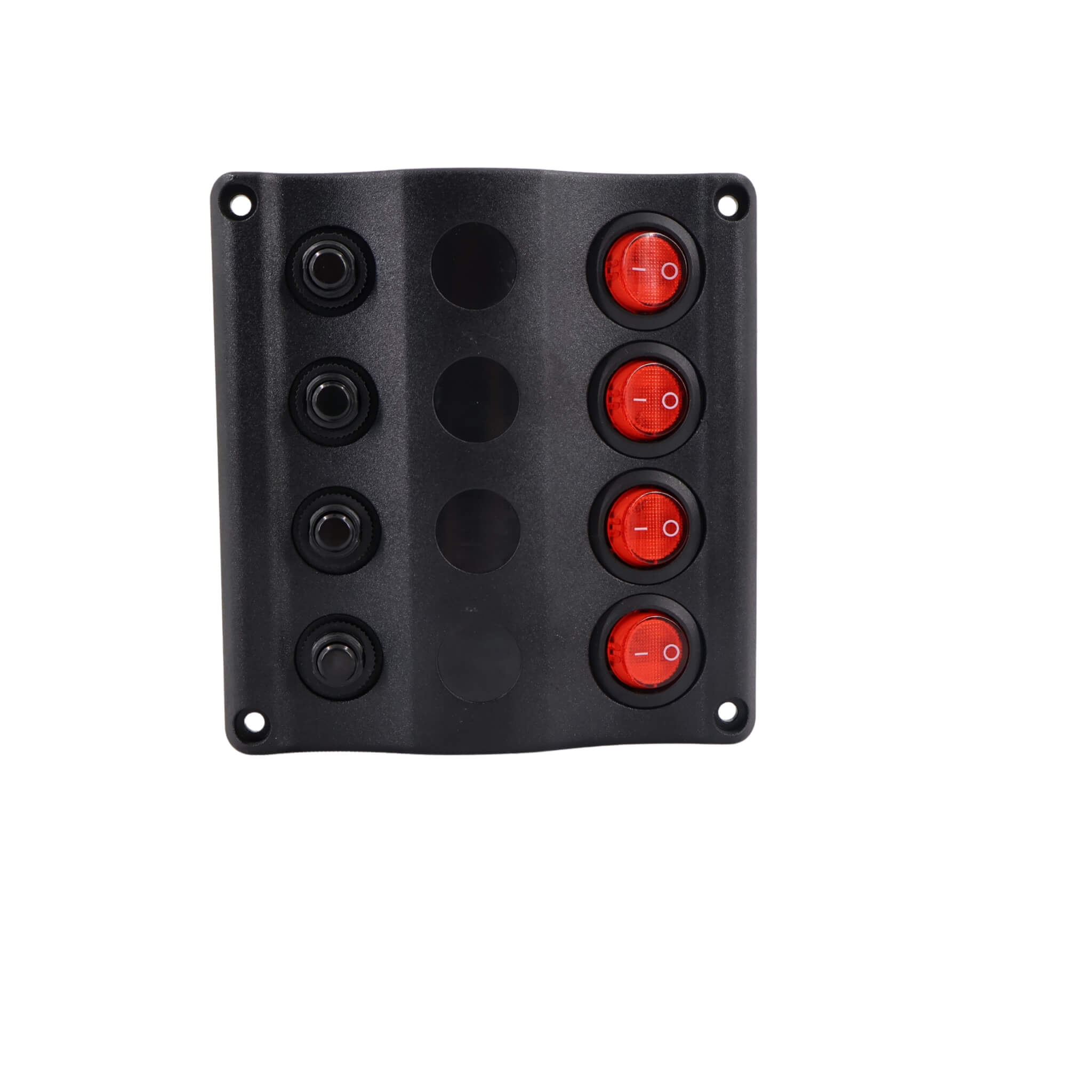

Facilité d’utilisation du panneau 4 disjoncteurs Vertical de chez Osculati grâce à ses 4 voyants lumineux

Les interrupteurs à bascule sont lumineux : une LED intégrée vous indique si le circuit est actif (LED allumée = circuit alimenté).
Cela permet une lecture rapide et visuelle de l’état de chaque équipement, même en pleine nuit.

Tableau électrique 4 interrupteurs OSCULATI compact et élégant pour distribution et commande du circuit 12V

Son design sobre et discret en plastique noir s’intègre à tous les aménagements intérieurs. Il remplace un système de porte-fusibles apparent.

Osculati panneau 4 disjoncteurs encastrable pour un gain de place dans votre van

Ce tableau a été conçu pour être encastré dans une paroi de 45 mm de profondeur minimum.
Cela permet un gain de place appréciable, une meilleure sécurité et un rendu propre dans votre aménagement.

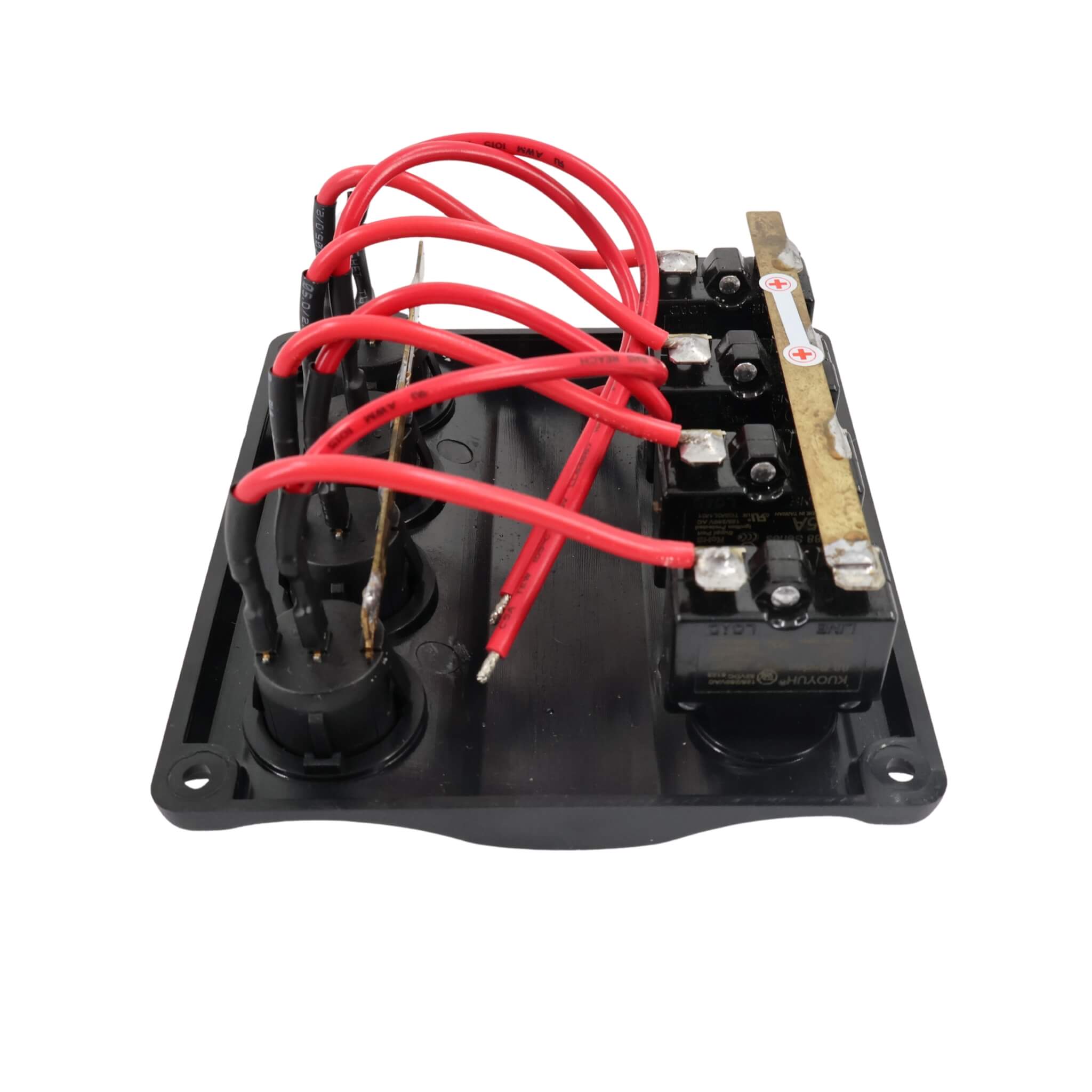

Montage du panneau de distribution à disjoncteurs Wave 4 interrupteurs – OSCULATI

L’installation est simple si vous avez quelques bases en électricité 12V :

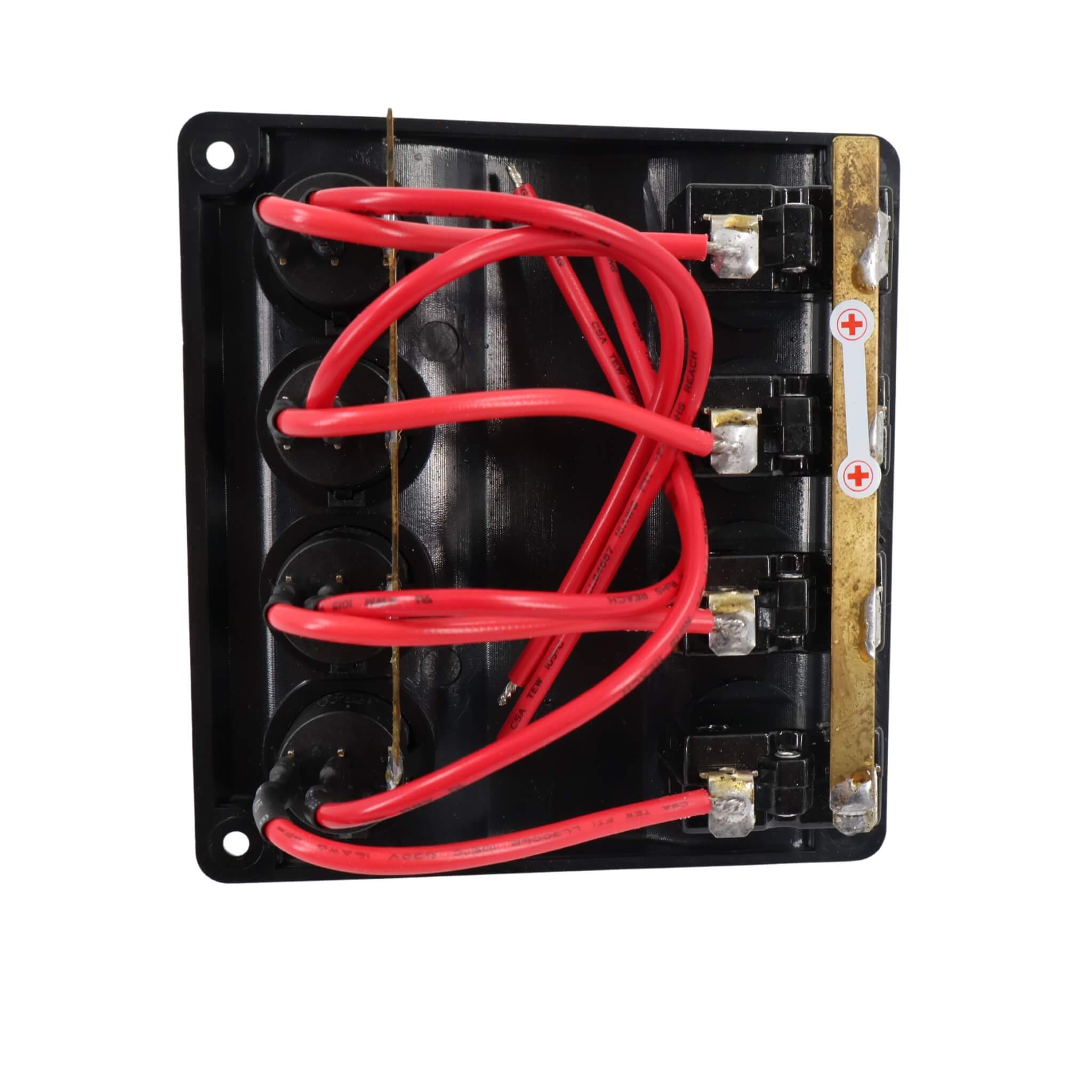

1. Branchez chaque + des équipements sur les ports + du tableau via des cosses Faston ou des connecteurs type Wago. Il est également possible de les souder.
2. Reliez le + général du tableau à votre batterie via un câble (adapté à la puissance) à sertir sur une cosse faston adaptée à la section de câble. Cette section doit couvrir le cumul des puissances soit 28A 336W (et même chose pour le – général).
3. Pensez à relier les – des équipements à une barrette.
4. Vérifiez la section des câbles selon la puissance des appareils et la distance entre tableau et équipements.

PDF Notice d’installation du tableau disjoncteur Osculati WAVE

Caractéristiques techniques du tableau électrique Wave Design avec 4 interrupteurs à bascule à LED

• Tension : 12V DC
• Disjoncteurs thermiques réarmables installés :
  • 1 x 4A
  • 1 x 6A
  • 1 x 8A
  • 1 x 10A
• 4 interrupteurs à bascule lumineux
• Adhésifs inclus pour identifier chaque interrupteur
• Matière : plastique noir
• Indice d’étanchéité : IP54
• Dimensions : 110 x 100 mm
• Profondeur d’encastrement : 45 mm minimum
• Poids : 180g

PDF Déclaration de conformité du tableau électrique Osculati WAVE
PDF Déclaration de conformité CE du tableau électrique Osculati WAVE

Tableau comparatif de la gamme Wave Design Osculati

Wave	Référence
Wave 4	14.104.01
Wave 5 avec prise allume-cigare	14.104.06
Wave 5 avec voltmètre	14.104.07
Wave 6	14.104.02
Wave 8	14.104.03
