Osculati Tableau électrique WAVE 6 interrupteurs

Description

Votre van accueille désormais une glacière, une pompe à eau, un éclairage LED, des prises USB, un ventilateur et un système de chauffage ? Vous recherchez une solution fiable pour piloter et sécuriser l’ensemble de ces appareils ?

Relier tous ces équipements directement sur la batterie expose votre installation à des dysfonctionnements électriques. Trop d’aménageurs démarrent leur projet électrique sans anticiper la centralisation de la distribution ni la protection des différents circuits.

Imaginez un dispositif compact et efficace : un unique panneau qui pilote l’intégralité de vos équipements tout en préservant votre matériel.

Le panneau électrique Osculati WAVE 6 interrupteurs répond précisément à ce besoin : il sécurise votre circuit grâce à des disjoncteurs thermiques réarmables.

Tableau disjoncteur WAVE 6 interrupteurs pour van & fourgon aménagé

Développé spécifiquement pour les circuits 12V, le tableau Osculati Wave 6 accepte la connexion de 6 équipements distincts via ses 6 ports équipés d’interrupteurs intégrés.

Chaque sortie bénéficie de son propre disjoncteur thermique automatique, garantissant une sécurisation individualisée pour l’ensemble de vos équipements (éclairage, USB, pompe à eau, glacière, ventilateur, chauffage…).

Protéger vos équipements électriques avec les disjoncteurs automatiques thermiques réarmables du panneau de distribution à 6 disjoncteurs – OSCULATI

La distinction entre un fusible traditionnel et un disjoncteur automatique s’avère claire :

• Un fusible fond lorsqu’un défaut de puissance survient, dépassant la capacité maximale autorisée par le circuit. Chaque incident nécessite donc son remplacement.
• Un disjoncteur interrompt automatiquement le flux lors d’un excès de puissance. Après résolution du dysfonctionnement, vous le réarmez simplement.

Le tableau Osculati WAVE intègre des disjoncteurs thermiques réarmables, nettement plus résistants, rentables et respectueux de l’environnement. Cette caractéristique devient particulièrement avantageuse lors de vos déplacements dans des régions où les fusibles automobiles 19 mm restent difficiles à trouver.

Lorsqu’une surcharge apparaît, le disjoncteur stoppe le circuit immédiatement, préservant ainsi votre installation de tout dégât.

Configuration du modèle WAVE 6 :

• 2 disjoncteurs 5A adaptés à un éclairage LED ou un ventilateur
• 2 disjoncteurs 10A 120W compatibles avec une glacière ou une pompe à eau
• 2 disjoncteurs 15A 180W pour des équipements plus gourmands comme un chauffage d’appoint

Ce panneau électrique combine les fonctions d’un porte-fusible 6 voies et d’un système d’interrupteurs.

Contrôler votre distribution électrique grâce aux 6 interrupteurs du panneau électrique Wave Design

Chaque interrupteur pilote un consommateur distinct. Un bouton ON/OFF simple actionne ou interrompt un circuit de façon indépendante. Lorsqu’il s’illumine, cela signale que le circuit est actif et que le courant circule.

Cette configuration vous procure une gestion intelligente et flexible de votre réseau 12V.

Atouts des interrupteurs indépendants :

• Interrompre l’alimentation durant l’hivernage sans démonter l’ensemble du système
• Isoler un équipement en panne sans perturber le fonctionnement des autres
• Préserver votre pompe à eau lorsque votre réservoir se vide (cas typique : Pompe à eau Fiamma auto-amorçante qui continue de tourner à vide si vous ne l’arrêtez pas manuellement). Songez également aux petites pompes immergées : elles tolèrent mal le fonctionnement à sec et risquent de griller en quelques instants. L’interrupteur vous permet alors de couper immédiatement l’alimentation si nécessaire, évitant ainsi tout endommagement.

Facilité d’utilisation du panneau 6 disjoncteurs Vertical de chez Osculati grâce à ses 6 voyants lumineux

Les interrupteurs à bascule intègrent un témoin lumineux : une LED vous signale si le circuit fonctionne (LED éclairée = circuit sous tension).
Ce système autorise une vérification instantanée et visuelle de l’état de chaque appareil, y compris durant la nuit.

Tableau électrique 6 interrupteurs OSCULATI compact et élégant pour distribution et commande du circuit 12V

Son apparence épurée et discrète en plastique noir s’harmonise avec tous les styles d’aménagements intérieurs. Il substitue avantageusement un montage de porte-fusibles visible.

Osculati panneau 6 disjoncteurs encastrable pour un gain de place dans votre van

Ce tableau a été pensé pour s’encastrer dans une cloison offrant 45 mm de profondeur minimale.
Cette installation permet un gain de place notable, une sécurité renforcée et une finition soignée dans votre aménagement.

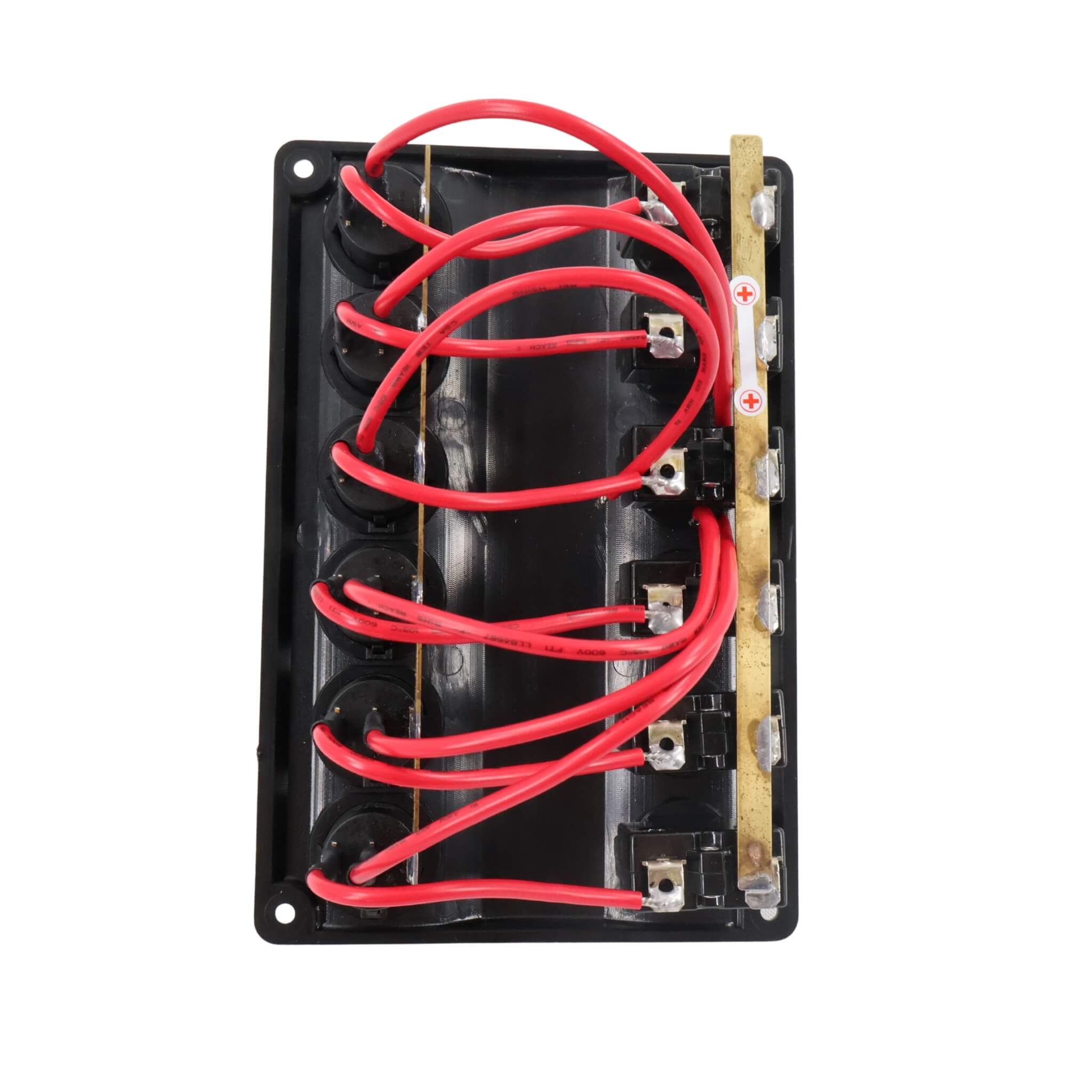

Montage du panneau de distribution à disjoncteurs Wave 6 interrupteurs – OSCULATI

La mise en place reste accessible si vous maîtrisez les fondamentaux de l’électricité 12V :

1. Connectez chaque + de équipements sur les sorties + du tableau via des cosses Faston ou des connecteurs type Wago. La soudure constitue également une option valable.
2. Raccordez le + principal du tableau à votre batterie au moyen d’un câble adapté à la puissance, à sertir sur une cosse faston correspondant à la section de câble. Cette section doit supporter le cumul des puissances, soit 35A 420W (identique pour le – principal).
3. Reliez les – des équipements à une barrette commune.
4. Contrôlez la section des câbles en fonction de la puissance des appareils et de la distance séparant tableau et équipements.

PDF Notice d’installation du tableau disjoncteur Osculati WAVE

Caractéristiques techniques du tableau électrique Wave Design avec 6 interrupteurs à bascule à LED

• Tension : 12V DC
• Disjoncteurs thermiques réarmables installés :
  • 2 x 5A
  • 2 x 10A
  • 2 x 15A
• 6 interrupteurs à bascule lumineux
• Adhésifs inclus pour identifier chaque interrupteur
• Matière : plastique noir
• Indice d’étanchéité : IP54
• Dimensions : 160 x 100 mm
• Dimensions d’encastrement : 77 x 148 mm
• Profondeur d’encastrement : 45 mm minimum
• Poids : 280g

PDF Déclaration de conformité du tableau électrique Osculati WAVE
PDF Déclaration de conformité CE du tableau électrique Osculati WAVE

Tableau comparatif de la gamme Wave Design Osculati

Wave	Référence
Wave 4	14.104.01
Wave 5 avec prise allume-cigare	14.104.06
Wave 5 avec voltmètre	14.104.07
Wave 6	14.104.02
Wave 8	14.104.03
