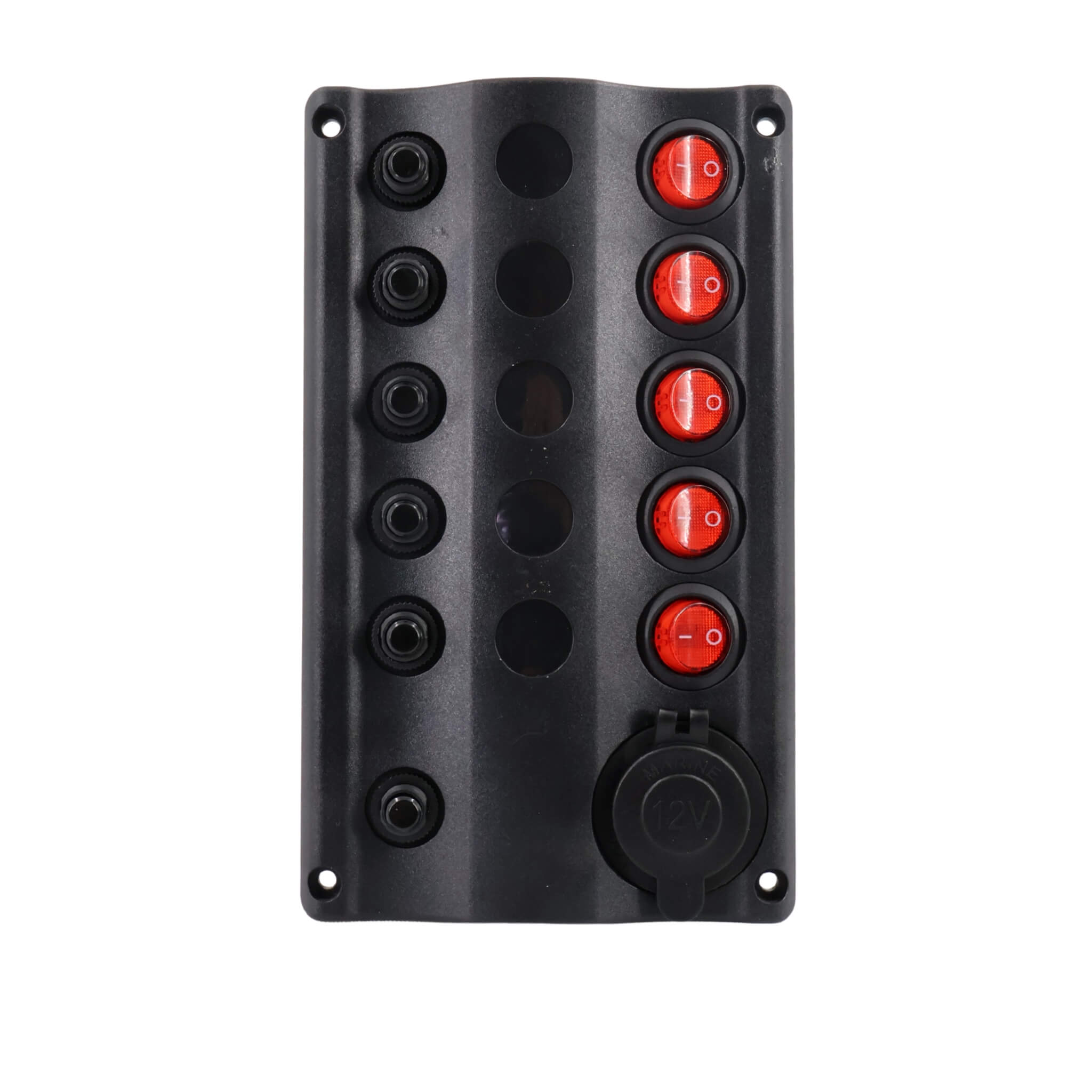

Tableau électrique WAVE 5 Interrupteurs + Prise allume cigare

Description

Votre van embarque une pompe à eau, un éclairage LED, une glacière, des prises USB et un ventilateur, et vous souhaitez également pouvoir brancher facilement des accessoires nomades comme un GPS, un chargeur de smartphone ou un compresseur ?

Relier l’ensemble de ces appareils directement sur votre batterie présente des risques de dysfonctionnements électriques ou de pannes. Trop d’aménageurs entament leur projet électrique sans anticiper la centralisation de la distribution ni la sécurisation des circuits, et encore moins l’intégration d’une prise pour accessoires.

Imaginez un dispositif compact et astucieux : un seul boîtier qui commande tout, protège vos équipements et vous offre une prise allume-cigare toujours accessible.

Le panneau électrique Osculati WAVE 5 interrupteurs + prise allume-cigare a été spécialement développé dans cette optique : il sécurise votre montage grâce à des disjoncteurs thermiques réarmables, vous accorde une maîtrise totale instantanée et intègre une prise allume-cigare protégée pour vos accessoires nomades.

Panneau disjoncteur WAVE 5 interrupteurs avec prise allume-cigare pour van & fourgon aménagé

Conçu exclusivement pour les installations 12V, le tableau Osculati Wave 5 offre la possibilité de relier jusqu’à 5 appareils différents via ses 5 sorties munies d’interrupteurs incorporés.

Chaque sortie bénéficie de son propre disjoncteur thermique automatique, assurant une protection personnalisée pour l’ensemble de vos dispositifs (éclairage, USB, pompe à eau, glacière, ventilateur…).

La prise allume-cigare intégrée en façade, également protégée par disjoncteur 15A, vous permet de brancher instantanément vos accessoires nomades sans bricolage supplémentaire : GPS, chargeur de téléphone, etc.

Prise allume cigare 15 A intégrée au tableau électrique WAVE 5 interrupteurs

Le tableau Osculati WAVE 5 intègre en façade une prise allume-cigare protégée par un disjoncteur 15A. Pratique et puissante, elle permet de brancher directement un appareil comme une glacière sans créer un circuit électrique dédié.

C’est une solution simple, économique et protégée : inutile d’acheter une prise séparée ou de tirer des câbles supplémentaires.

Vous pouvez y connecter tout type d’appareil 12V (dans la limite de 15A) : pompe à eau, glacière, compresseur pour pneus ou paddle gonflable, etc.

Protégez vos appareils électriques avec les disjoncteurs thermiques automatiques réarmables du panneau de distribution 5 disjoncteurs – OSCULATI

La différence entre un fusible classique et un disjoncteur automatique apparaît clairement :

• Un fusible grille lorsqu’un dépassement de puissance survient, excédant la charge maximale tolérée par le circuit. Vous devez alors le remplacer systématiquement.
• Un disjoncteur interrompt simplement le flux lors d’un surplus de puissance. Une fois le dysfonctionnement corrigé, vous le réenclenchez simplement.

Le tableau Osculati WAVE exploite des disjoncteurs thermiques réarmables, considérablement plus durables, économiques et écologiques. Cet avantage devient particulièrement appréciable lors de vos déplacements dans des pays où les fusibles automobiles 19 mm demeurent introuvables.

Face à une surcharge, le disjoncteur coupe le circuit automatiquement, préservant ainsi votre installation de tout dégât.

Configuration du modèle WAVE 5 + prise allume-cigare :

• 2 disjoncteurs 5A idéaux pour un éclairage LED ou des spots d’ambiance
• 2 disjoncteurs 10A 120W compatibles avec une pompe à eau ou un ventilateur
• 2 disjoncteurs 15A 180W prévus pour des équipements plus gourmands comme une glacière puissante ou un chauffage d’appoint (dont un dédié à la prise allume-cigare)

Ce panneau électrique représente l’alliance d’un porte-fusible 5 voies, d’un ensemble d’interrupteurs et d’une prise allume-cigare protégée.

Contrôlez votre réseau électrique avec les 5 interrupteurs du panneau électrique Wave Design + prise allume-cigare

Chaque interrupteur commande un appareil spécifique. Un simple bouton ON/OFF vous permet d’enclencher ou de désactiver un circuit de manière autonome. Lorsqu’il est allumé, cela indique que le circuit est fermé et que l’électricité passe.
Cette organisation vous garantit une gestion intelligente et modulable de votre réseau 12V.

Bénéfices des interrupteurs indépendants :

• Couper l’alimentation pendant l’hivernage sans tout déconnecter
• Isoler un appareil défaillant sans affecter les autres
• Protéger votre pompe à eau si le réservoir est à sec (exemple typique : Pompe à eau Fiamma auto-amorçante qui tourne à vide si elle n’est pas stoppée manuellement). Pensez aussi aux pompes immergées de petite taille : elles ne supportent absolument pas le fonctionnement à sec et peuvent se détériorer rapidement. L’interrupteur vous offre alors la possibilité de couper instantanément l’alimentation en cas de besoin, prévenant ainsi toute détérioration.

Simplicité d’utilisation du panneau 5 disjoncteurs Vertical de chez Osculati avec ses 5 voyants lumineux et sa prise allume-cigare

Les interrupteurs à bascule embarquent un témoin lumineux : une LED intégrée vous révèle si le circuit est opérationnel (LED allumée = circuit alimenté).
La prise allume-cigare intégrée en façade vous évite les branchements provisoires hasardeux et les rallonges disgracieuses. Vous branchez directement vos accessoires 12V en toute sécurité, le disjoncteur dédié protégeant la prise contre les surcharges.

Ce double système permet une lecture immédiate et visuelle du statut de chaque appareil, même dans l’obscurité totale et un accès pratique à une alimentation 12V pour tous vos accessoires nomades.

Panneau électrique 5 interrupteurs OSCULATI compact et esthétique pour distribution et pilotage du circuit 12V

Son design sobre et discret en plastique noir se fond dans tous les types d’aménagements intérieurs. Il remplace efficacement un système de porte-fusibles apparent tout en ajoutant une prise allume-cigare sans installation supplémentaire.

Osculati tableau 5 disjoncteurs + allume-cigare encastrable pour optimiser l’espace dans votre fourgon

Ce panneau a été développé pour s’intégrer dans une paroi présentant 60 mm de profondeur au minimum (profondeur supérieure aux autres modèles WAVE en raison de la prise allume-cigare).
Cette intégration garantit un gain de place considérable, une sécurité optimale et une finition impeccable dans votre aménagement.

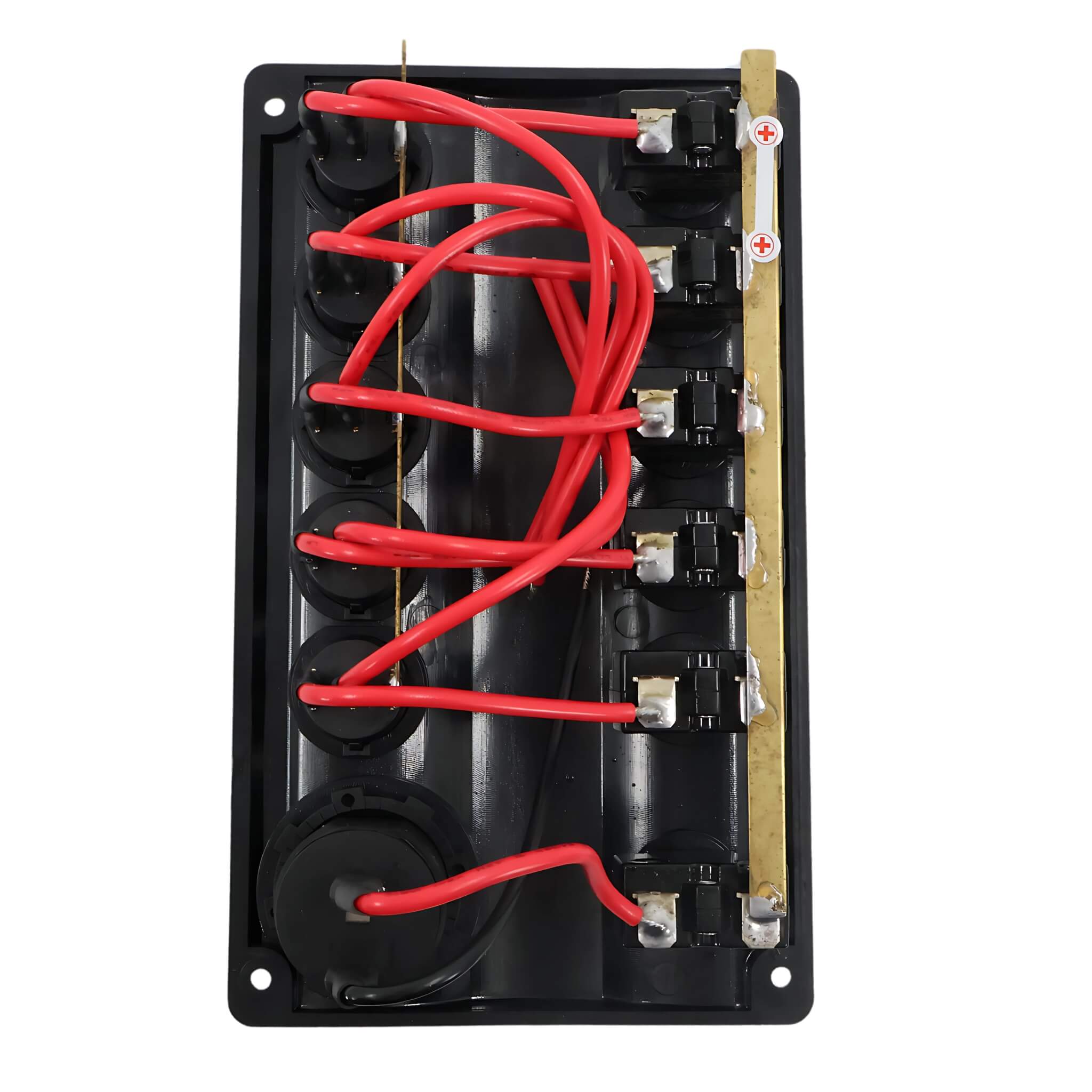

Installation du panneau de distribution à disjoncteurs Wave 5 interrupteurs + prise allume-cigare – OSCULATI

Le montage demeure accessible si vous possédez quelques notions en électricité 12V :

1. Raccordez chaque + d’appareil sur les bornes + du tableau via des cosses Faston ou des connecteurs type Wago. Vous pouvez également opter pour la soudure.
2. Reliez le + général du tableau à votre batterie au moyen d’un câble dimensionné selon la puissance totale, à sertir sur une cosse faston adaptée à la section de câble. Cette section doit couvrir l’addition des puissances (identique pour le – général).
3. Connectez les – des appareils à une barrette commune.
4. Vérifiez systématiquement la section des câbles selon la puissance des dispositifs et l’éloignement entre tableau et équipements.
   Notez que la prise allume-cigare est déjà câblée et protégée par son disjoncteur dédié de 15A.

PDF Notice d’installation du tableau disjoncteur Osculati WAVE

Spécifications techniques du tableau électrique Wave Design avec 5 interrupteurs à bascule à LED et prise allume-cigare

• Tension : 12V DC
• Disjoncteurs thermiques réarmables installés :
  • 2 x 5A
  • 2 x 10A
  • 2 x 15A (dont 1 dédié à la prise allume-cigare)
• 5 interrupteurs à bascule lumineux
• 1 prise allume-cigare intégrée protégée par disjoncteur 15A
• Adhésifs inclus pour identifier chaque interrupteur
• Matière : plastique noir
• Indice d’étanchéité : IP54
• Dimensions : 180 x 107 mm
• Profondeur d’encastrement : 60 mm minimum
• Poids : 310g

PDF Déclaration de conformité du tableau électrique Osculati WAVE
PDF Déclaration de conformité CE du tableau électrique Osculati WAVE

Tableau comparatif de la gamme Wave Design Osculati

Wave	Référence
Wave 4	14.104.01
Wave 5 avec prise allume-cigare	14.104.06
Wave 5 avec voltmètre	14.104.07
Wave 6	14.104.02
Wave 8	14.104.03
