Osculati Tableau électrique WAVE 5 interrupteurs+ Voltmètre 12V

Description

Votre fourgon accueille une pompe à eau, un éclairage LED, une glacière, des prises USB et un chauffage ? Vous recherchez une solution fiable pour les commander et les sécuriser tout en surveillant l’état de votre batterie ?

Brancher directement tous ces appareils sur la batterie expose votre installation à des défauts électriques ou des avaries. Nombreux sont ceux qui démarrent un aménagement électrique sans envisager la centralisation de la distribution et la protection de chaque circuit.

Visualisez un système compact et ingénieux : un unique boîtier qui orchestre tout, préserve vos équipements et vous renseigne en temps réel sur votre tension.

Le panneau électrique Osculati WAVE 5 interrupteurs répond exactement à ces exigences : il sécurise votre circuit via des disjoncteurs thermiques réarmables, vous octroie un contrôle total d’un seul geste et intègre un voltmètre analogique pour suivre votre batterie.

Panneau disjoncteur WAVE 5 interrupteurs avec voltmètre pour van & fourgon aménagé

Pensé spécifiquement pour les circuits 12V, le tableau Osculati Wave 5 permet de connecter jusqu’à 5 appareils distincts via ses 5 sorties équipées d’interrupteurs intégrés.
Chaque sortie dispose de son propre disjoncteur thermique automatique, offrant une sécurisation individualisée pour chacun de vos dispositifs (éclairage, USB, pompe à eau, glacière, chauffage…).

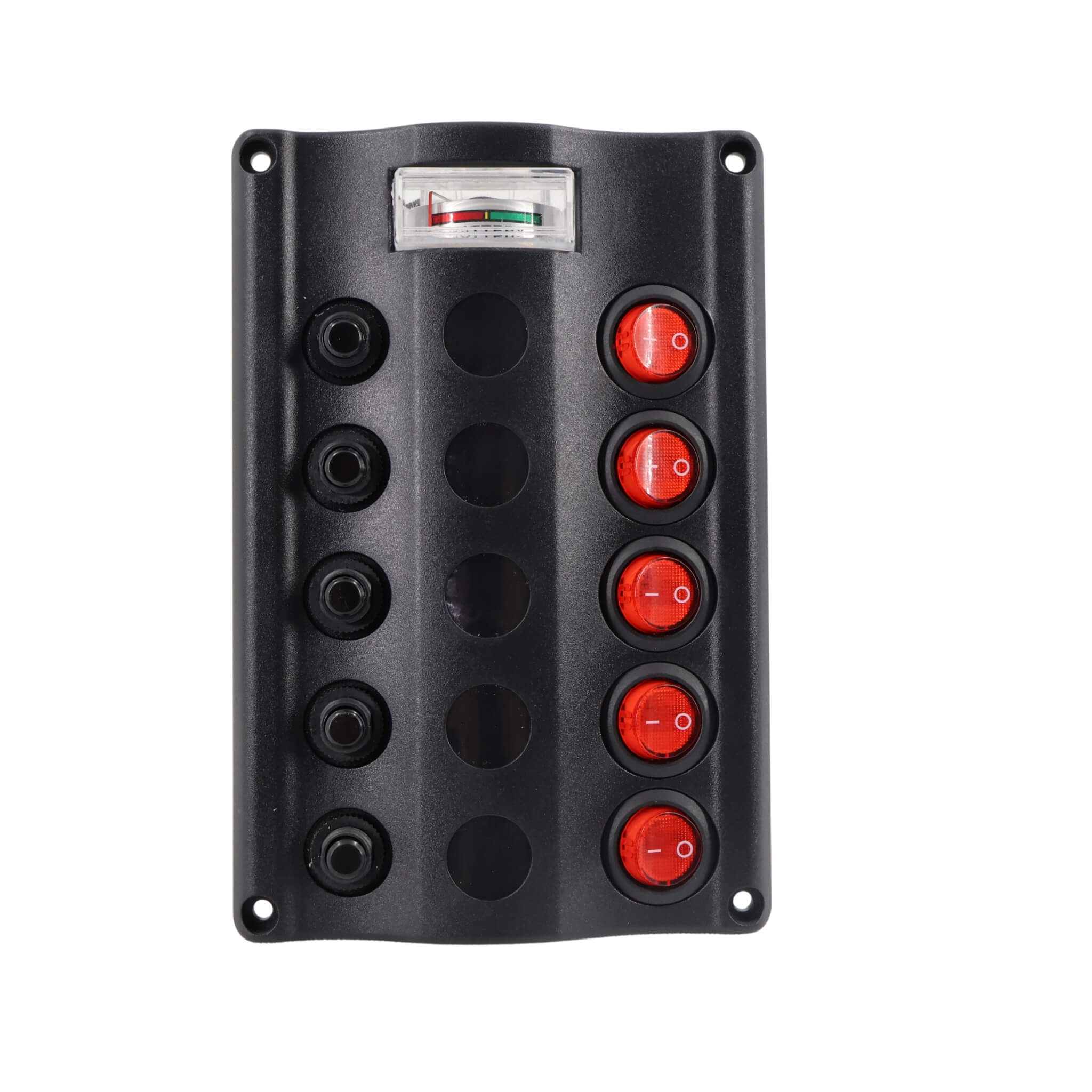

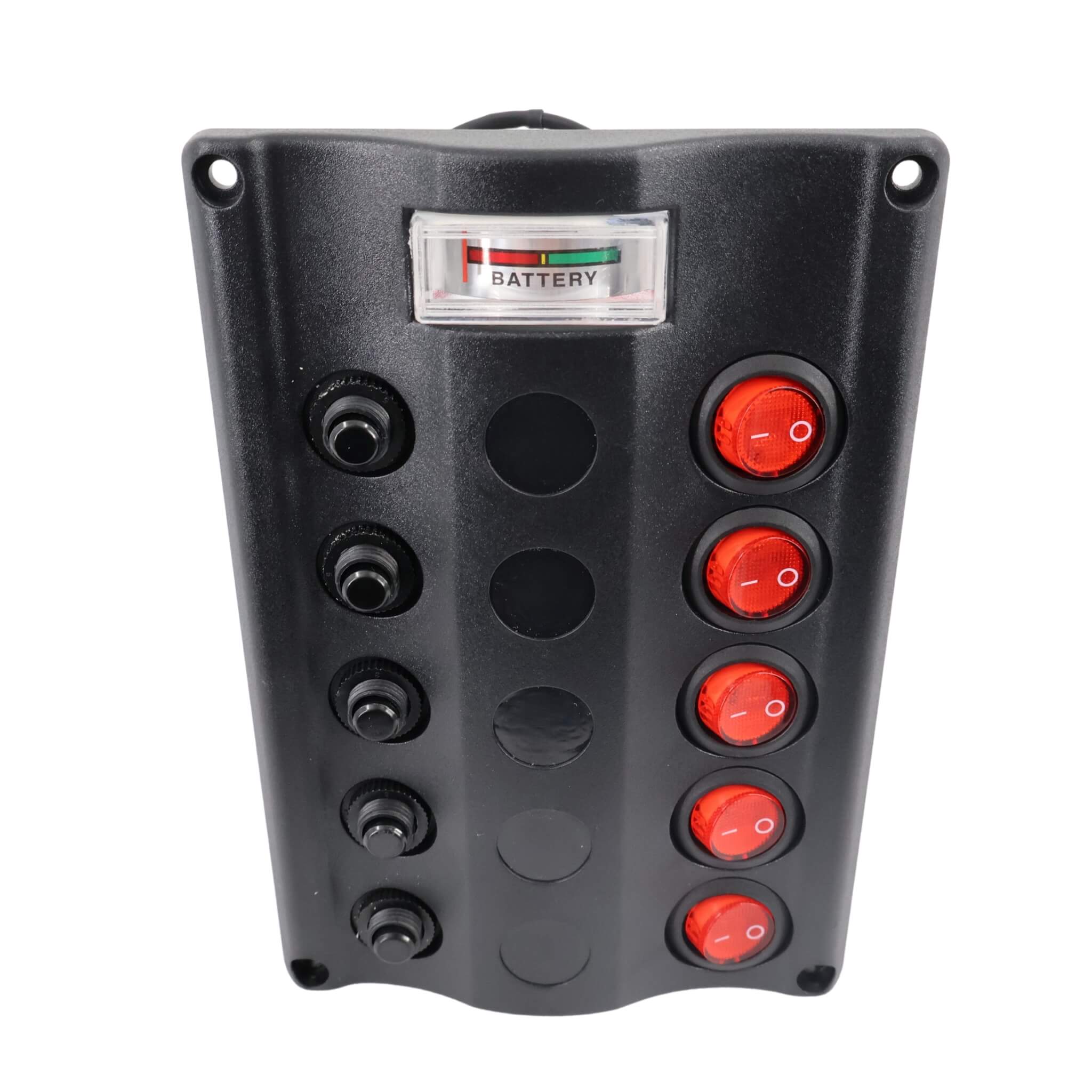

Voltmètre analogique intégré au tableau électrique WAVE 5 interrupteurs

Le tableau Osculati WAVE 5 dispose en façade d’un voltmètre analogique (avec aiguille, à l’opposé de numérique avec écran) pour suivre la tension du circuit (donc de la batterie) en temps réel. Il indique la tension du circuit, ce qui permet de vérifier en un coup d’œil le niveau de tension, donc estimer l’état de la batterie et suggérer sa charge / décharge.
Si l’aiguille reste basse ou passe dans le rouge, c’est le signe d’un dysfonctionnement ou d’une chute de tension. Ce contrôle visuel simple vous aide à garder un réseau électrique fiable et sécurisé à bord de votre van.

Sécurisez vos appareils électriques avec les disjoncteurs thermiques automatiques réarmables du panneau de distribution 5 disjoncteurs – OSCULATI

La distinction entre un fusible traditionnel et un disjoncteur automatique est simple :

• Un fusible fond lors d’un excès de puissance, dépassant la capacité maximale supportée par le circuit. Chaque incident impose donc son remplacement.
• Un disjoncteur coupe automatiquement l’alimentation face à un dépassement de puissance. Après correction du problème, vous le réarmez simplement.

Le tableau Osculati WAVE utilise des disjoncteurs thermiques réarmables, nettement plus résistants, rentables et respectueux de l’environnement. Cette fonctionnalité devient particulièrement pratique lors de vos voyages dans des régions où les fusibles automobiles 19 mm restent difficiles à dénicher.
En cas de surcharge, le disjoncteur stoppe le circuit immédiatement, sans endommager votre installation.

Configuration du modèle WAVE 5 :

• 1 disjoncteur 5A adapté à un éclairage LED ou un ventilateur de faible puissance
• 2 disjoncteurs 10A 120W compatibles avec une pompe à eau ou une glacière compacte
• 2 disjoncteurs 15A 180W prévus pour des équipements plus gourmands comme un chauffage d’appoint ou une glacière puissante

Ce panneau électrique combine les atouts d’un porte-fusible 5 voies, d’un système d’interrupteurs et d’un voltmètre de contrôle.

Gérez votre distribution électrique avec les 5 interrupteurs du panneau électrique Wave Design

Chaque interrupteur pilote un appareil spécifique. Un simple bouton ON/OFF actionne ou désactive un circuit de façon indépendante. Lorsqu’il s’illumine, cela signale que le circuit est actif et que le courant circule.
Cette configuration vous procure une gestion intelligente et flexible de votre réseau 12V.

Avantages des interrupteurs indépendants :

• Interrompre l’électricité durant l’hivernage sans tout déconnecter
• Isoler un appareil en panne sans perturber le fonctionnement des autres
• Préserver votre pompe à eau lorsque le réservoir se vide (cas typique : Pompe à eau Fiamma auto-amorçante qui continue de tourner à vide si vous ne l’arrêtez pas manuellement). Songez également aux pompes immergées de petite taille : elles tolèrent mal le fonctionnement à sec et risquent de griller rapidement. L’interrupteur vous offre alors la possibilité de couper instantanément l’alimentation si nécessaire, évitant ainsi toute détérioration.

Utilisation simplifiée du panneau 5 disjoncteurs Vertical de chez Osculati avec ses 5 voyants lumineux et son voltmètre analogique

Les interrupteurs à bascule embarquent un témoin lumineux : une LED intégrée vous révèle si le circuit fonctionne (LED allumée = circuit sous tension).
Le voltmètre analogique positionné en façade affiche en permanence la tension de votre batterie. Vous visualisez ainsi l’état de charge d’un simple coup d’œil et détectez rapidement une éventuelle anomalie de charge ou une décharge excessive.

Ce double système autorise une lecture instantanée et visuelle de l’état de chaque équipement et de votre batterie, même dans l’obscurité.

Panneau électrique 5 interrupteurs OSCULATI compact et élégant pour distribution et commande du circuit 12V

Son apparence épurée et discrète en plastique noir s’intègre harmonieusement à tous les styles d’aménagements intérieurs. Il substitue avantageusement un montage de porte-fusibles visible.

Osculati tableau 5 disjoncteurs encastrable pour optimiser l’espace dans votre van

Ce panneau a été élaboré pour s’encastrer dans une cloison offrant 45 mm de profondeur minimale.
Cette intégration garantit un gain de place appréciable, une sécurité renforcée et une finition soignée dans votre aménagement.

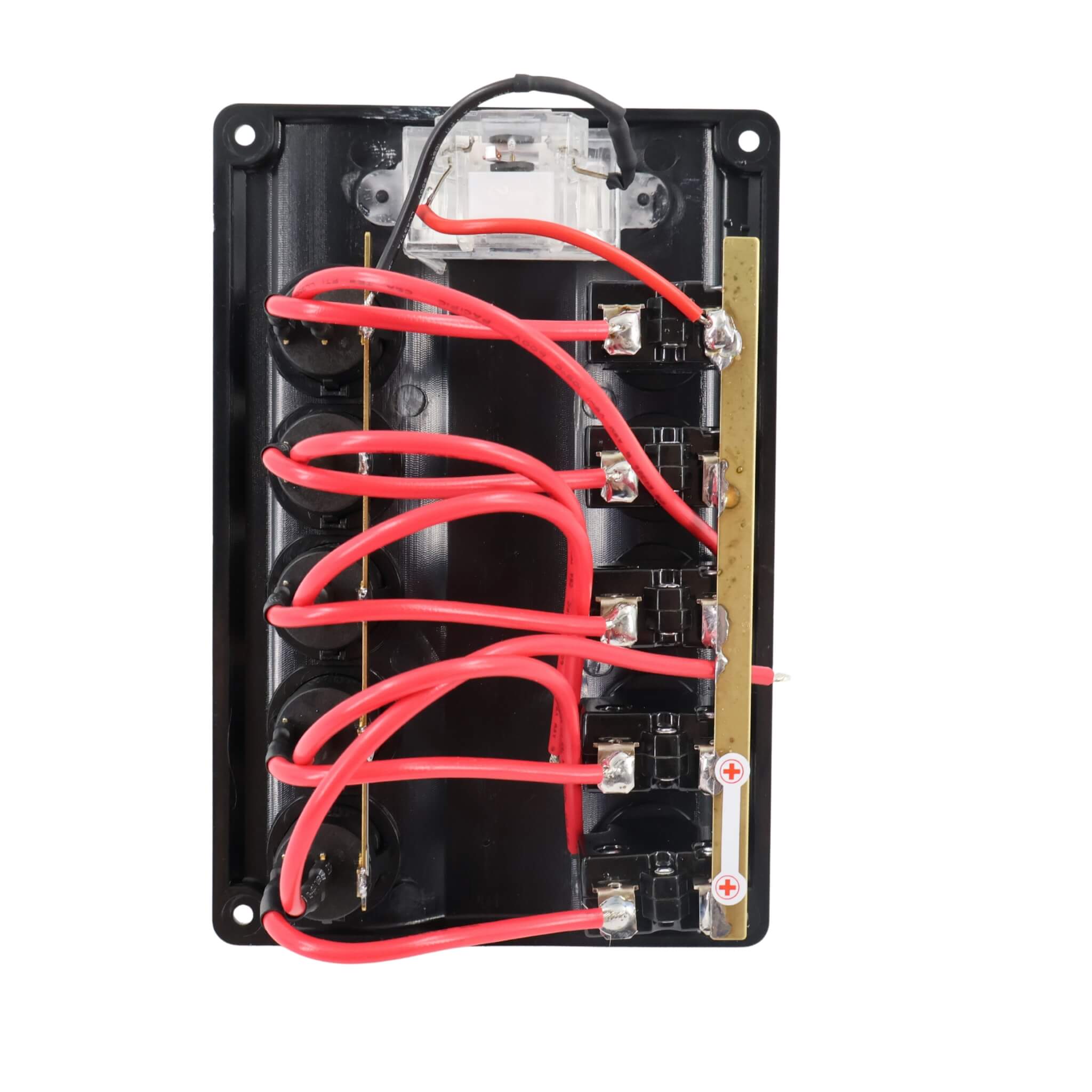

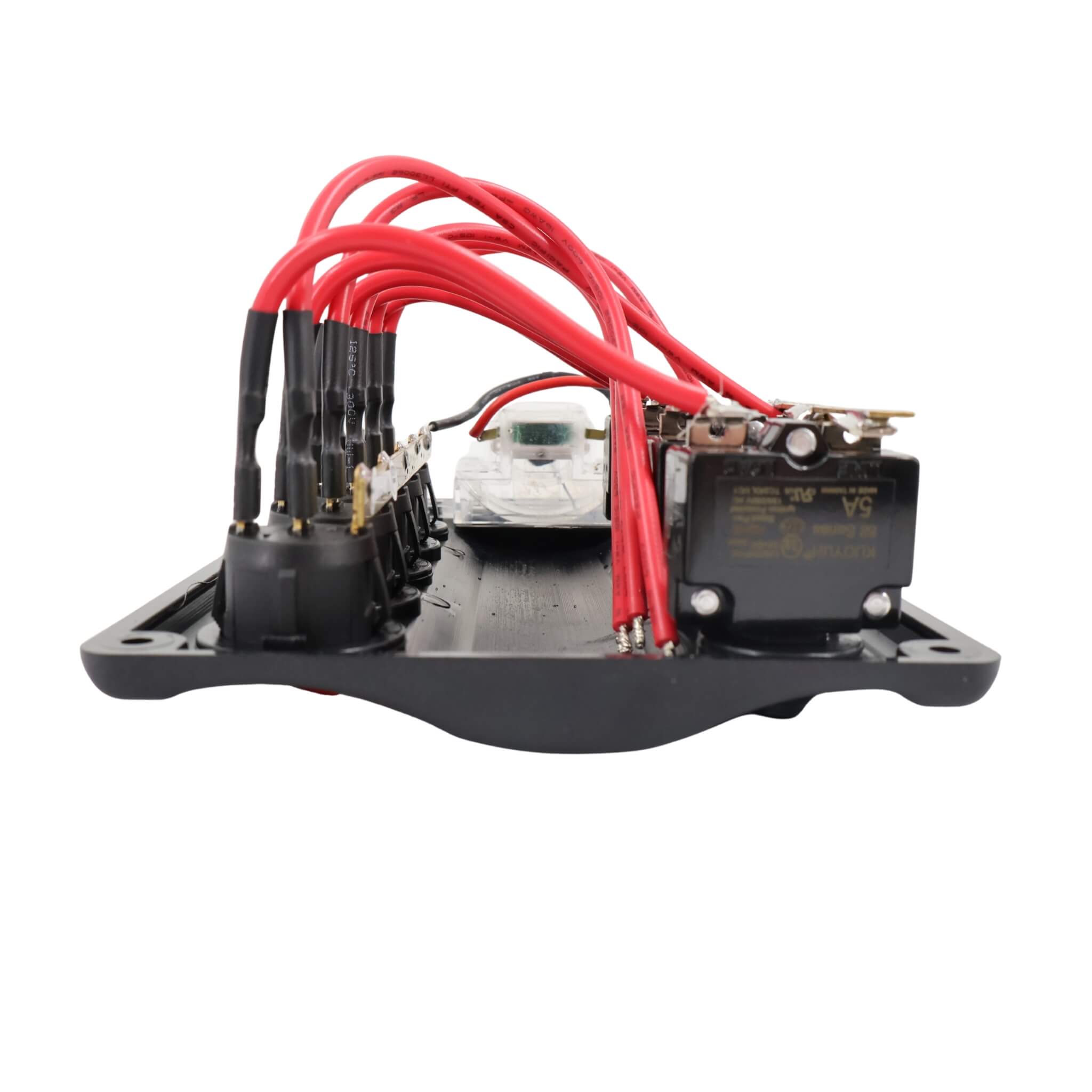

Installation du panneau de distribution à disjoncteurs Wave 5 interrupteurs – OSCULATI

Le montage reste accessible si vous maîtrisez les bases de l’électricité 12V :

1. Connectez chaque + d’appareil sur les bornes + du tableau via des cosses Faston ou des connecteurs type Wago. La soudure représente également une option viable.
2. Raccordez le + principal du tableau à votre batterie au moyen d’un câble adapté à la puissance totale, à sertir sur une cosse faston correspondant à la section de câble. Cette section doit supporter l’addition des puissances (identique pour le – principal).
3. Reliez les – des appareils à une barrette commune.
4. Vérifiez systématiquement la section des câbles en fonction de la puissance des dispositifs et de la distance séparant tableau et équipements.

PDF Notice d’installation du tableau disjoncteur Osculati WAVE

Spécifications techniques du tableau électrique Wave Design avec 5 interrupteurs à bascule à LED et voltmètre

• Tension : 12V DC
• Disjoncteurs thermiques réarmables installés :
  • 1 x 5A
  • 2 x 10A
  • 2 x 15A
• 5 interrupteurs à bascule lumineux
• Voltmètre analogique en façade
• Adhésifs inclus pour identifier chaque interrupteur
• Matière : plastique noir
• Indice d’étanchéité : IP54
• Dimensions : 160 x 107 mm
• Profondeur d’encastrement : 45 mm minimum
• Poids : 280g

PDF Déclaration de conformité du tableau électrique Osculati WAVE
PDF Déclaration de conformité CE du tableau électrique Osculati WAVE

Tableau comparatif de la gamme Wave Design Osculati

Wave	Référence
Wave 4	14.104.01
Wave 5 avec prise allume-cigare	14.104.06
Wave 5 avec voltmètre	14.104.07
Wave 6	14.104.02
Wave 8	14.104.03
