Lanterneau Dometic Midi Heki FL 700 x 500 mm à manivelle gris

Description

Envie d’un van baigné de lumière lors de vos escapades ? Le lanterneau Dometic Midi Heki FL 700 x 500 mm métamorphose votre intérieur en un havre de bien-être, combinant éclairage naturel et aération continue.

Pourquoi opter pour le lanterneau Midi Heki FL 700 x 500 mm à manivelle gris ?

Lanterneau Midi Heki FL 70 x 50 cm signé Dometic : une aération continue conforme aux standards VASP

En sillonnant les routes, une bonne circulation de l’air s’avère nécessaire pour un confort optimal à bord. Doté de 150 cm² d’aération permanente, ce lanterneau destiné à votre van maintient un environnement sain et plaisant, en accord avec les normes VASP pour une conduite sereine.

Surface du véhicule (m²)	Ventilation haute requise (mm²)
< 5	7500
> 5 à < 10	10 000
> 10 à < 15	12 500
> 15 à < 20	15 000
> 20	20 000

Lanterneau pour van aménagé Dometic Midi Heki FL 700 x 500 mm conçu pour les toits de 30 à 34 mm d’épaisseur

Pour installer un lanterneau, il est indispensable de fixer un cadre sous la section supérieure. Ici, un ensemble dédié est fourni pour les toits mesurant 30 à 34 mm. Ce cadre permet d’effacer les irrégularités et les courbures du toit. Une fois en place, ajoutez un cadre en tasseaux à l’intérieur du fourgon aménagé pour serrer la tôle et assurer une fixation solide.

Sachez que des kits adaptés existent également pour des toits de 25 à 29 mm ou de 35 à 60 mm.

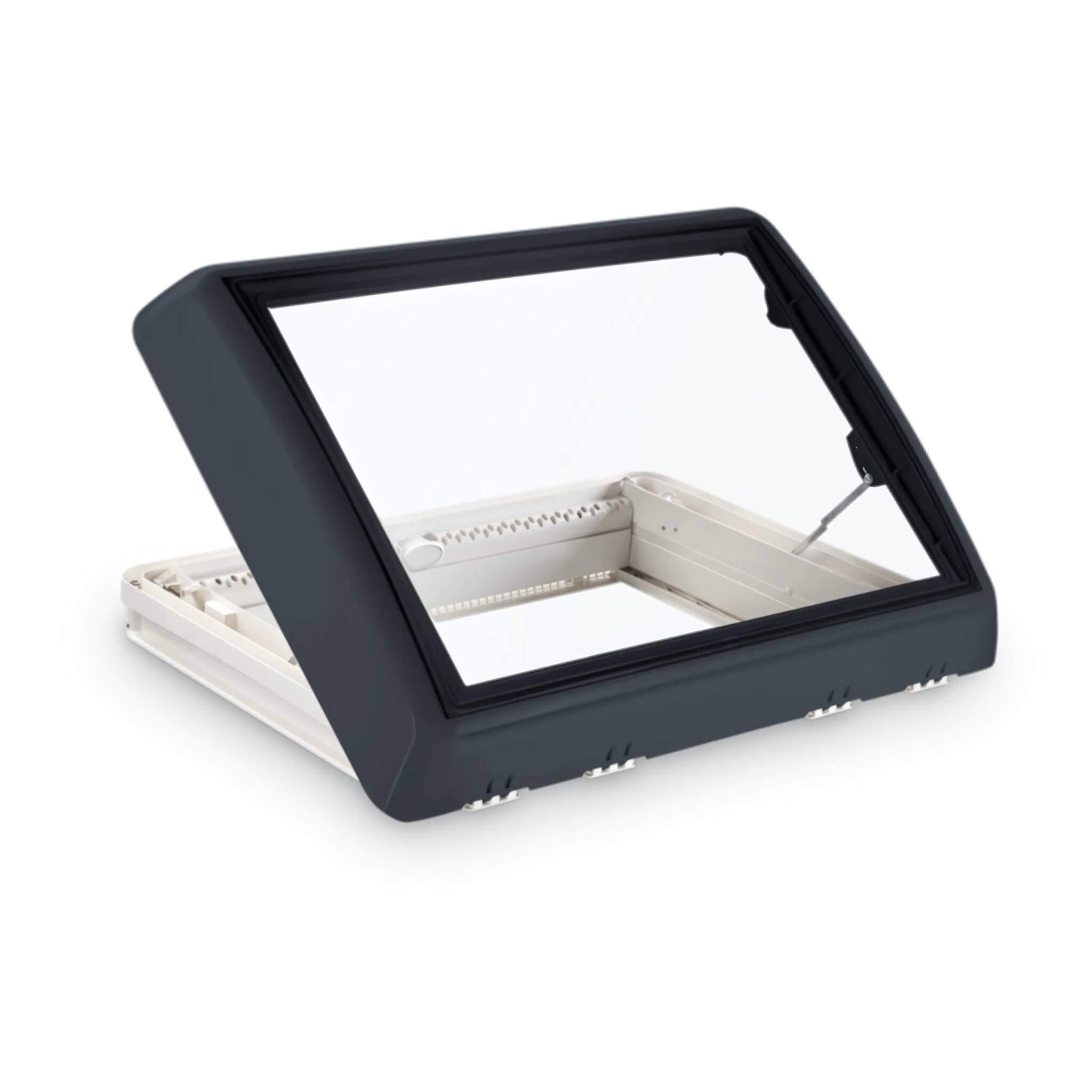

Ouverture de 60° avec le lanterneau Midi Heki FL 70 x 50 cm

Offrant un angle d’ouverture jusqu’à 60°, ce système vous permet de réguler l’air frais sans difficulté. Un mécanisme de verrouillage assure une position stable, même par temps venteux.

Lanterneau Midi Heki FL de chez Dometic en 700 x 500 mm : un apport lumineux

Son dôme profilé en acrylique capture la lumière du jour pour éclairer harmonieusement votre espace de vie.

Dôme de toit à manivelle Dometic 700 x 500 mm

Ce lanterneau à commande manuelle est pensé pour une manipulation aisée. D’un simple geste, modifiez l’ouverture selon vos besoins.

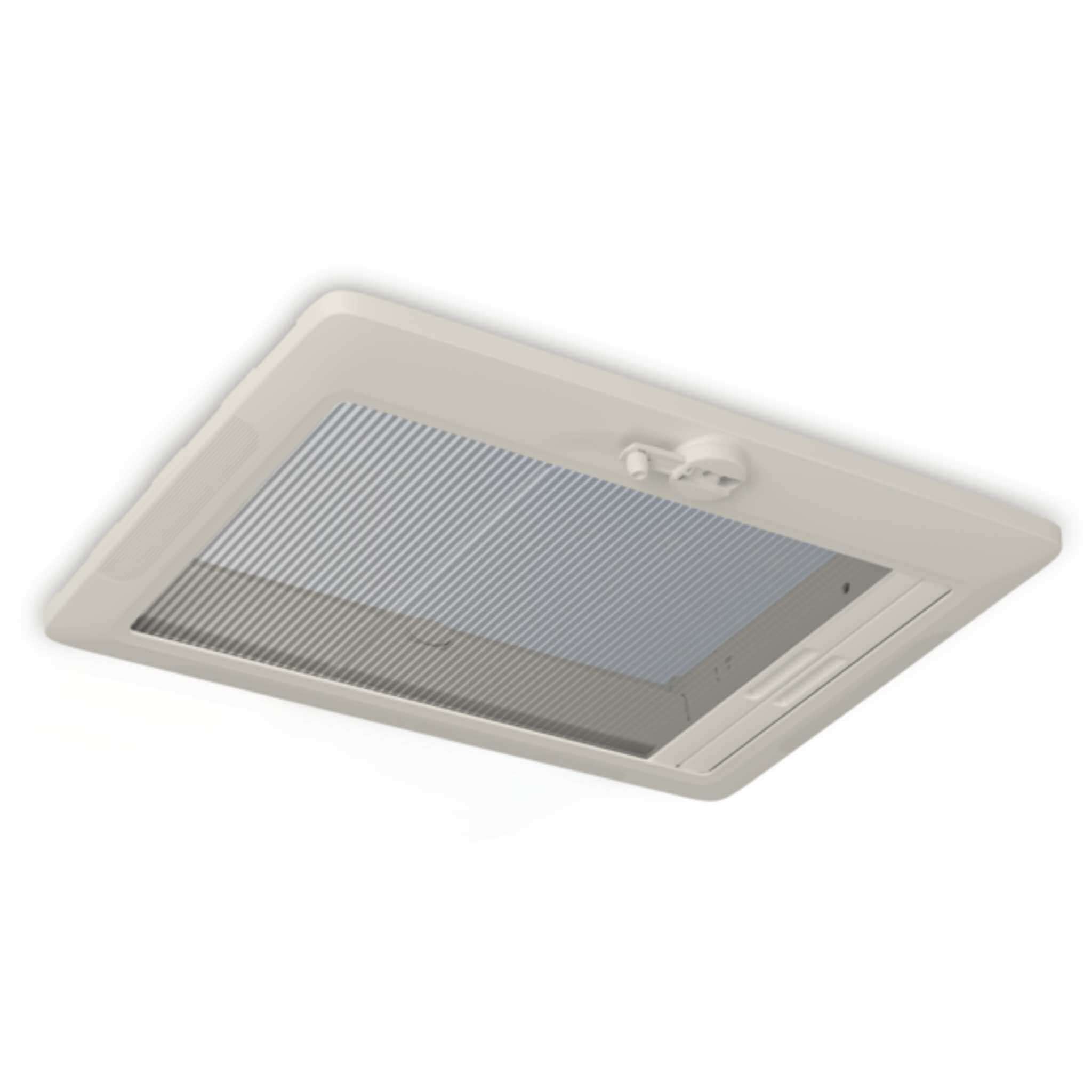

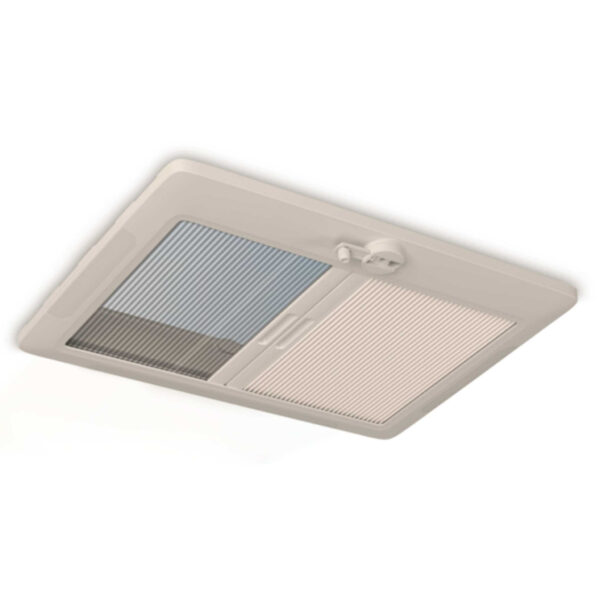

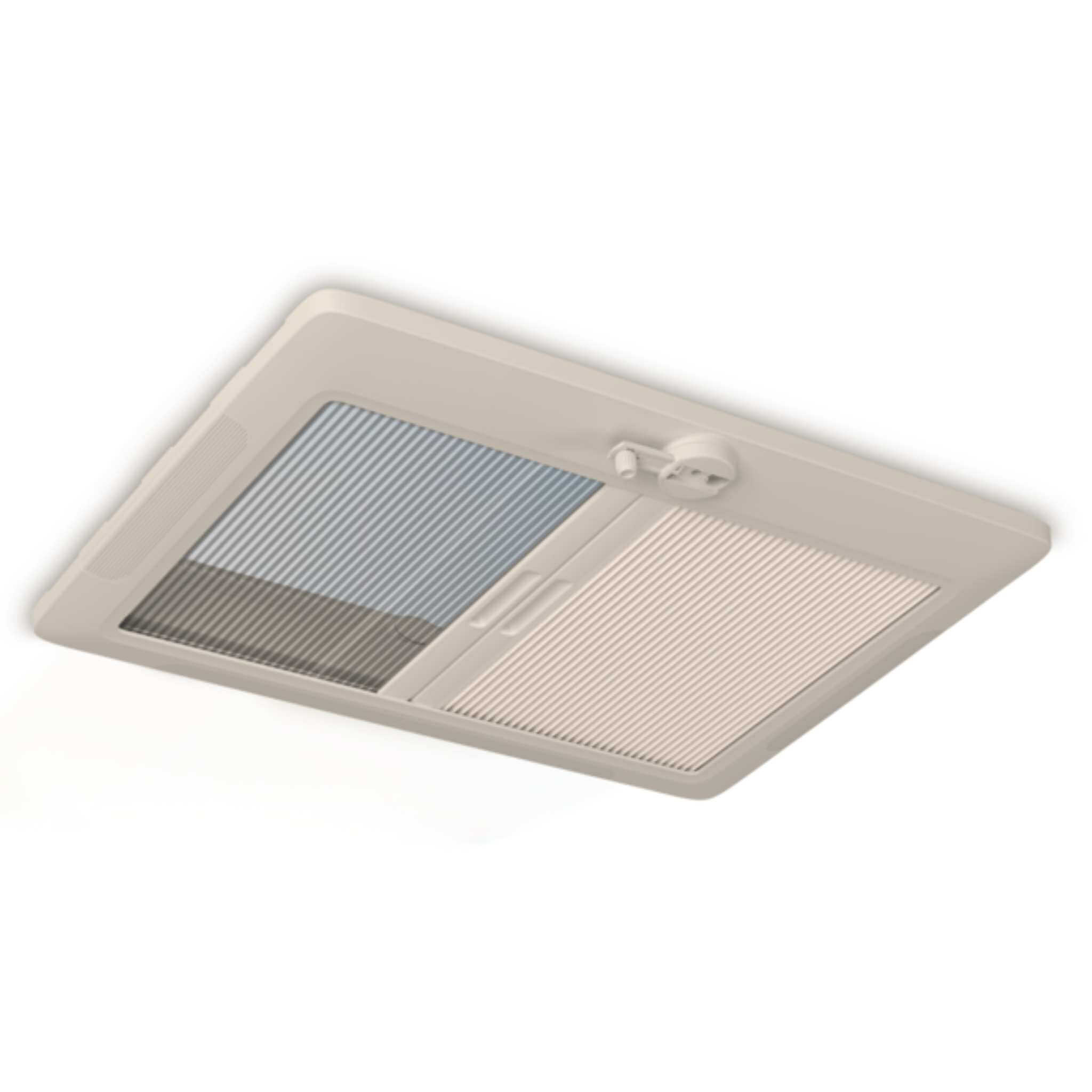

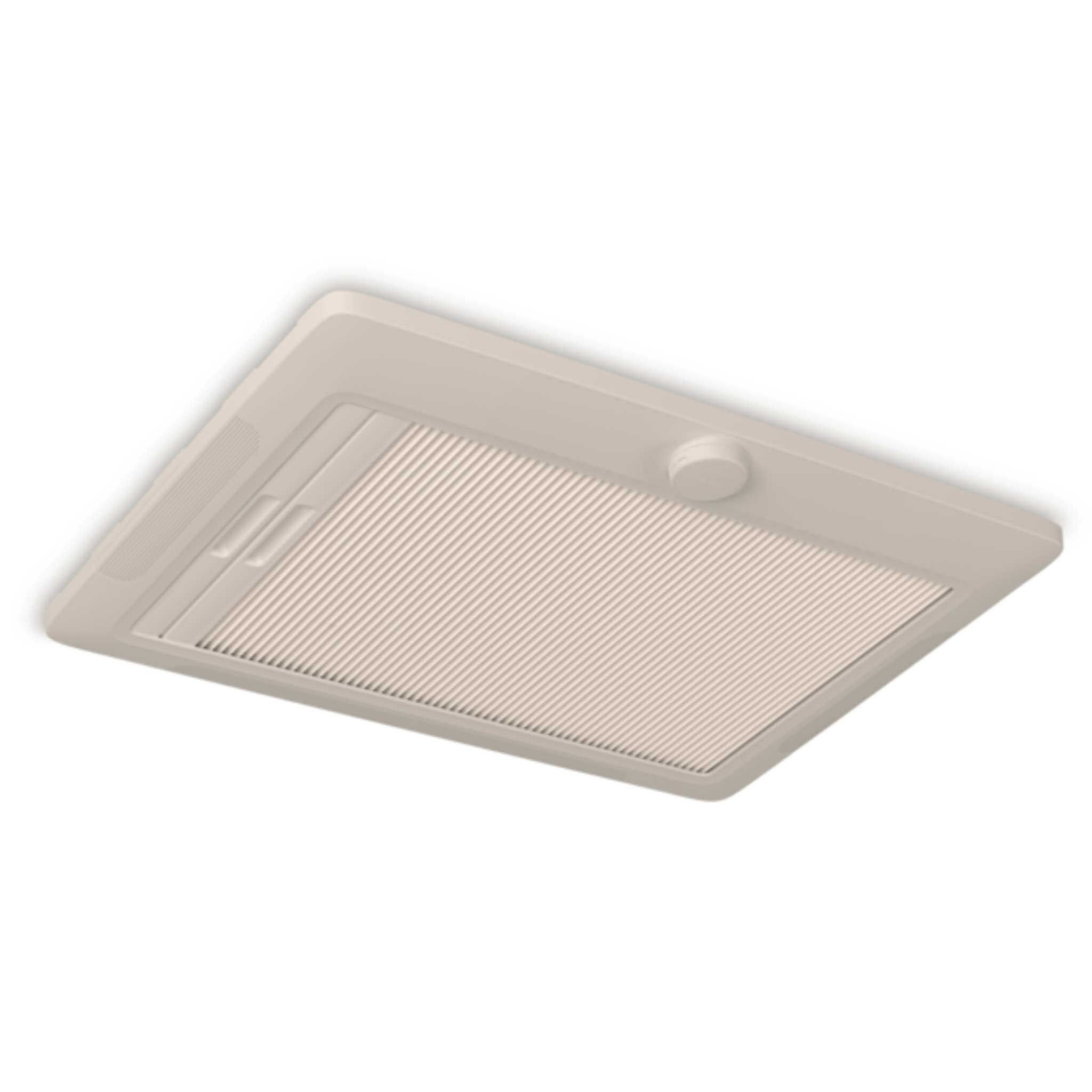

Cadre intérieur incluant un store et une moustiquaire avec le lanterneau Dometic Midi Heki FL 70 x 50 cm

Pour des nuits paisibles, profitez de son store occultant et de sa moustiquaire ajustables indépendamment, qui bloquent les insectes et la luminosité indésirable.

Lanterneau pour fourgon Dometic Midi Heki FL 70 x 50 cm : une isolation assurée par le double vitrage

Améliorez le confort thermique de votre van avec le lanterneau Dometic Midi Heki FL 70 x 50 cm. Son double vitrage efficace forme une barrière contre les écarts de température, atténuant la chaleur estivale et préservant la tiédeur hivernale.

Double vitrage du lanterneau à manivelle Dometic 70 x 50 cm pour atténuer les nuisances sonores

Une pluie battante ? Restez zen. Le vitrage acrylique à double couche absorbe les sons de la pluie ou de la grêle, préservant la quiétude de votre fourgon. Résistant aux aléas climatiques, il vous suit dans toutes vos aventures.

Guide d’installation du lanterneau Dometic Midi Heki FL 700 x 500mm à manivelle gris

Dimensions clé du lanterneau Midi Heki FL 70 x 50 cm de chez Dometic

• Dimension hors-tout (Lxh): 846 x 617 mm
• Dimension de découpe (Lxh) : 700 x 500 mm

Étapes d’installation du lanterneau Dometic Midi Heki FL 700 x 500 mm

1. Découpe de l’ouverture : Effectuez une ouverture de 700 x 500 mm. Le kit de montage inclus convient aux toits d’une épaisseur de 30 à 34 mm.
2. Préparation de la découpe : Assurez-vous d’un espace de 1 à 2 mm entre le dôme et le bord de la découpe sur l’ensemble du contour. Nettoyez méticuleusement pour enlever les résidus métalliques et adoucir les imperfections. Appliquez une couche mince d’antirouille, tel que le Primer 507 de Sika, sur les parties de tôle découpées non peintes.
   Préparez la zone avec le Sika Aktivator 205 pour booster l’adhésion du collage ultérieur. Utilisez un chiffon propre non pelucheux, en un seul passage. Attendez au moins 10 minutes et au plus 2 heures avant de continuer.
3. Application du produit d’étanchéité : Déposez un mastic flexible non durcissant, comme le Sikalastomer 831E, sur le cadre. Ce produit, destiné à la gorge du lanterneau, reste souple pour une étanchéité pérenne face aux évolutions temporelles.
4. Orientation du dôme de toit : Respectez le sens de circulation lors du montage. Le lanterneau peut être monté soit latéralement (avec la charnière à l’avant dans le sens de la marche) soit en longueur (charnière à gauche ou à droite, selon la direction de circulation).
5. Installation du cadre extérieur : Positionnez le cadre extérieur au milieu de l’ouverture et pressez doucement pour une répartition uniforme du mastic.
6. Dernière étape de la pose du lanterneau : mettez le lanterneau en position et appliquez un joint extérieur avec le 521UV ou le 522, entre le lanterneau et son cadre, pour une étanchéité impeccable protégeant le joint interne.
7. Fixation des supports de montage : Placez les 11 supports à l’intérieur, en les glissant dans les encoches du cadre extérieur jusqu’en butée.
8. Installez le cadre intérieur :
   • Insérez le cadre intérieur dans la rainure des supports de montage.
   • Si besoin, fixez-le avec des vis pour une tenue sûre. Procédez ainsi :
     1. Ôtez les grilles d’aération.
     2. Percez aux points marqués.
     3. Vissez solidement avec des vis appropriées.
     4. Remettez les grilles en les clipsant.

Contenu de la livraison du dôme de toit à manivelle Dometic 700 x 500 mm

• Cadre extérieur avec dôme en acrylique
• Cadre intérieur
• 11 Vis de fixation ∅ 4
• 22 Vis de fixation ∅ 3,5
• Supports de montage

PDF Notice d’installation

PDF Figures d’installation

Caractéristiques techniques du lanterneau 700×500 mm à manivelle gris

• Dimension hors-tout: 846 x 617 mm
• Dimension de découpe: 700 x 500 mm
• Dôme de toit en acrylique : double vitrage pour isolation et sécurité
• Ouverture à manivelle : pour un contrôle de l’aération en un tour de main
• Aération permanente 150 cm² : maintien une circulation d’air continue
• Cadre interne : store occultant et moustiquaire intégrée
• Installation polyvalente : montage dans le sens de la marche ou perpendiculaire
• Compatible avec des toits d’une épaisseur comprise entre 25 à 60 mm
• Kit de montage 30-34 mm : inclus pour une installation simple et rapide
• Hauteur du lanterneau dépassant du toit en position fermée : 13 cm
• Hauteur du lanterneau dépassant du toit en position ouverte : 53 cm
• Couleur : gris

PDF Certificat de conformité du lanterneau Dometic Midi Heki FL 700 x 500 mm à manivelle gris



Tableau comaparatif de la gamme Midi Heki

Modèle	Dimension	Type d’ouverture	Aération VASP	Store et Moustiquaire
Lanterneau Dometic Midi Heki FL 700 x 500 mm à manivelle gris	700 x 500 mm	À manivelle	150 cm²	Intégrés
Lanterneau Dometic Midi Heki FL 700 x 500 mm à manivelle blanc	700 x 500 mm	À manivelle	150 cm²	Intégrés
Lanterneau Dometic Midi Heki FL 700 x 500 mm barre de levage gris	700 x 500 mm	À manivelle	150 cm²	Intégrés
Lanterneau Dometic Midi Heki FL 700 x 500 mm barre de levage blanc	700 x 500 mm	À manivelle	150 cm²	Intégrés
