Lanterneau Dometic Midi Heki FL 700 x 500 mm à manivelle blanc

Description

Optez pour le lanterneau Dometic Midi Heki FL 700 x 500 mm à manivelle blanc afin de profiter d’un van aéré.

Avantages du lanterneau Dometic Midi Heki FL 700 x 500 mm à manivelle blanc

Aération permanente de 150 cm² pour le lanterneau Dometic Midi Heki FL 70 x 50 cm blanc, en accord avec les normes VASP

En voyage, maintenir une bonne circulation d’air est essentiel pour votre confort. Ce modèle de lanterneau Dometic, conçu pour les fourgons aménagés, assure une aération permanente de 150 cm², respectant les normes VASP et vous permettant de rouler sereinement avec un air renouvelé en permanence.

Surface du véhicule (m²)	Ventilation haute requise (mm²)
< 5	7500
> 5 à < 10	10 000
> 10 à < 15	12 500
> 15 à < 20	15 000
> 20	20 000

Lanterneau Dometic Midi Heki FL 700 x 500 mm blanc à manivelle adapté aux toits de 30 à 34 mm pour fourgons

Pour installer un lanterneau, il est recommandé d’ajouter un cadre sous la section supérieure. Ce produit inclut un kit spécifique pour les toits mesurant 30 à 34 mm, qui compense les irrégularités et les formes alvéolées. Après cela, fixez un cadre en bois à l’intérieur du van pour soutenir la structure en sandwich et garantir une fixation robuste.

Bon à savoir : des ensembles adaptés sont disponibles pour les toits de 25 à 29 mm ou de 35 à 60 mm.

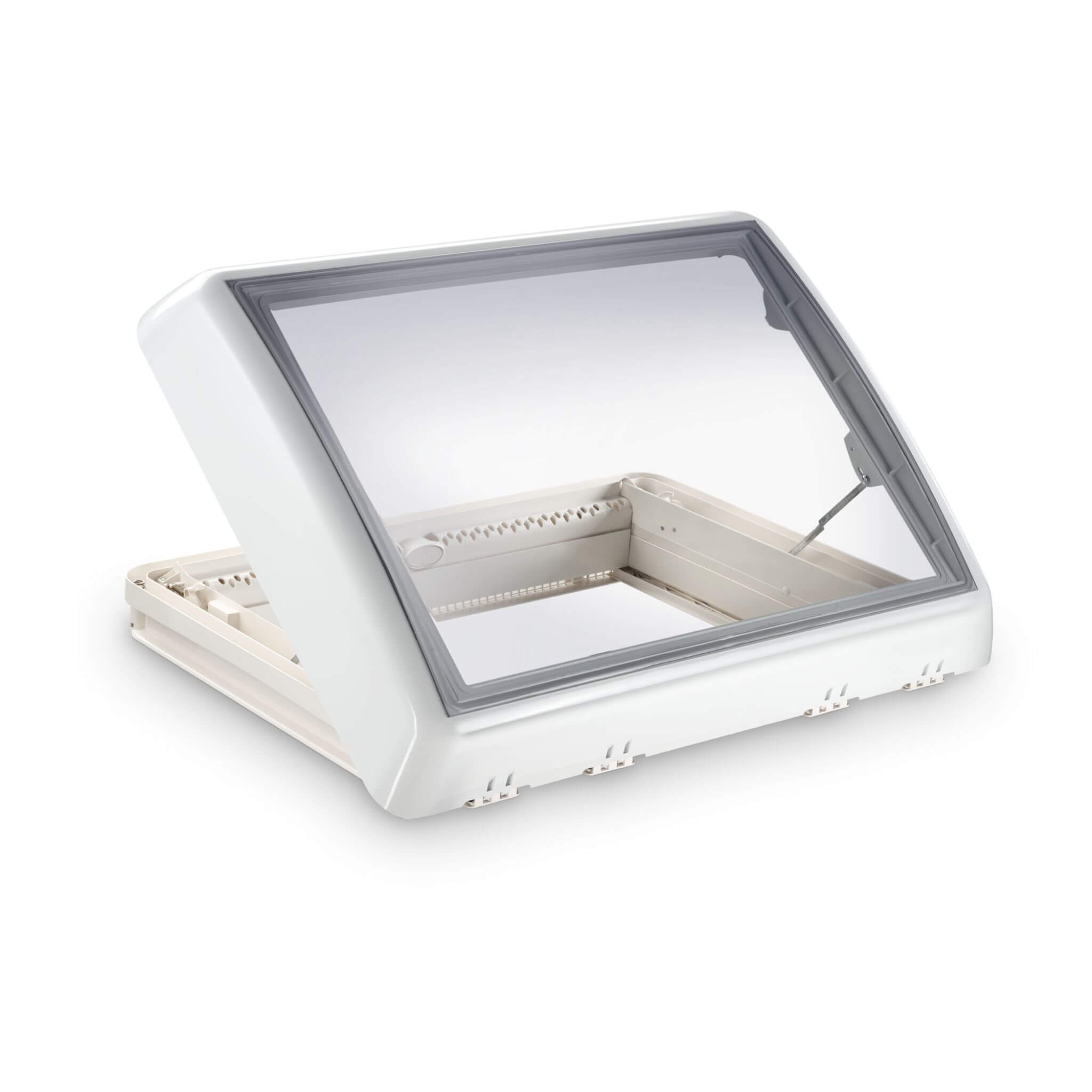

Ouverture jusqu’à 60° pour le lanterneau Dometic Midi Heki FL 700 x 500 mm à manivelle blanc dans les vans aménagés

Avec une ouverture maximale de 60°, ce lanterneau actionné par manivelle vous offre la possibilité de moduler l’aération selon vos préférences. Son système de verrouillage fiable maintient tout en place, même face à des bourrasques.

Lanterneau Dometic Midi Heki FL 700 x 500 mm blanc à manivelle : source idéale de lumière naturelle

Doté d’un dôme profilé en acrylique, le lanterneau Dometic Midi Heki FL 700 x 500 mm à manivelle favorise un éclairage naturel abondant, rendant l’espace intérieur plus clair et convivial.

Dôme extérieur à manivelle blanc Dometic en format 700 x 500 mm

Conçu pour une manipulation aisée, ce lanterneau Dometic s’ajuste et s’ouvre sans effort, d’un mouvement fluide.

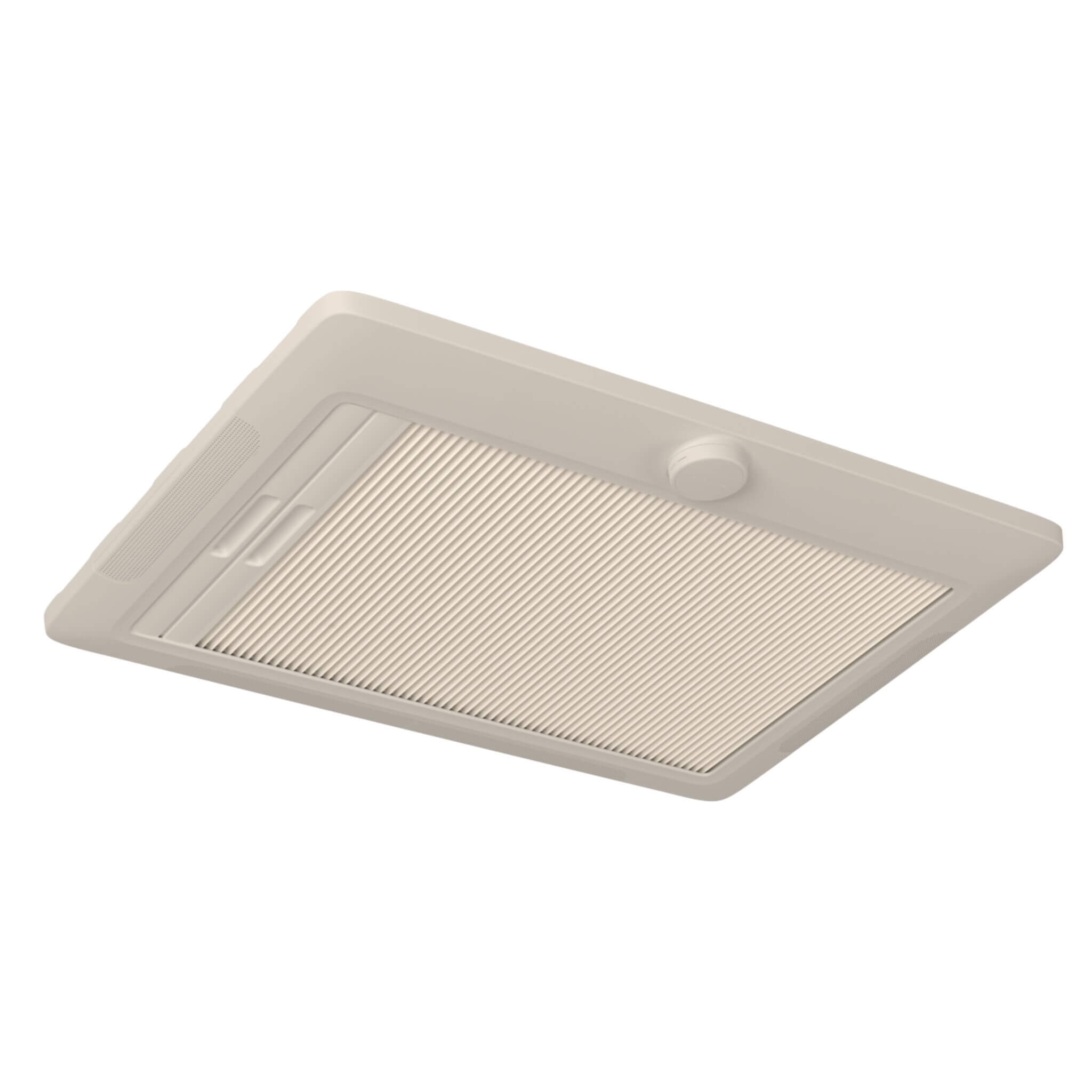

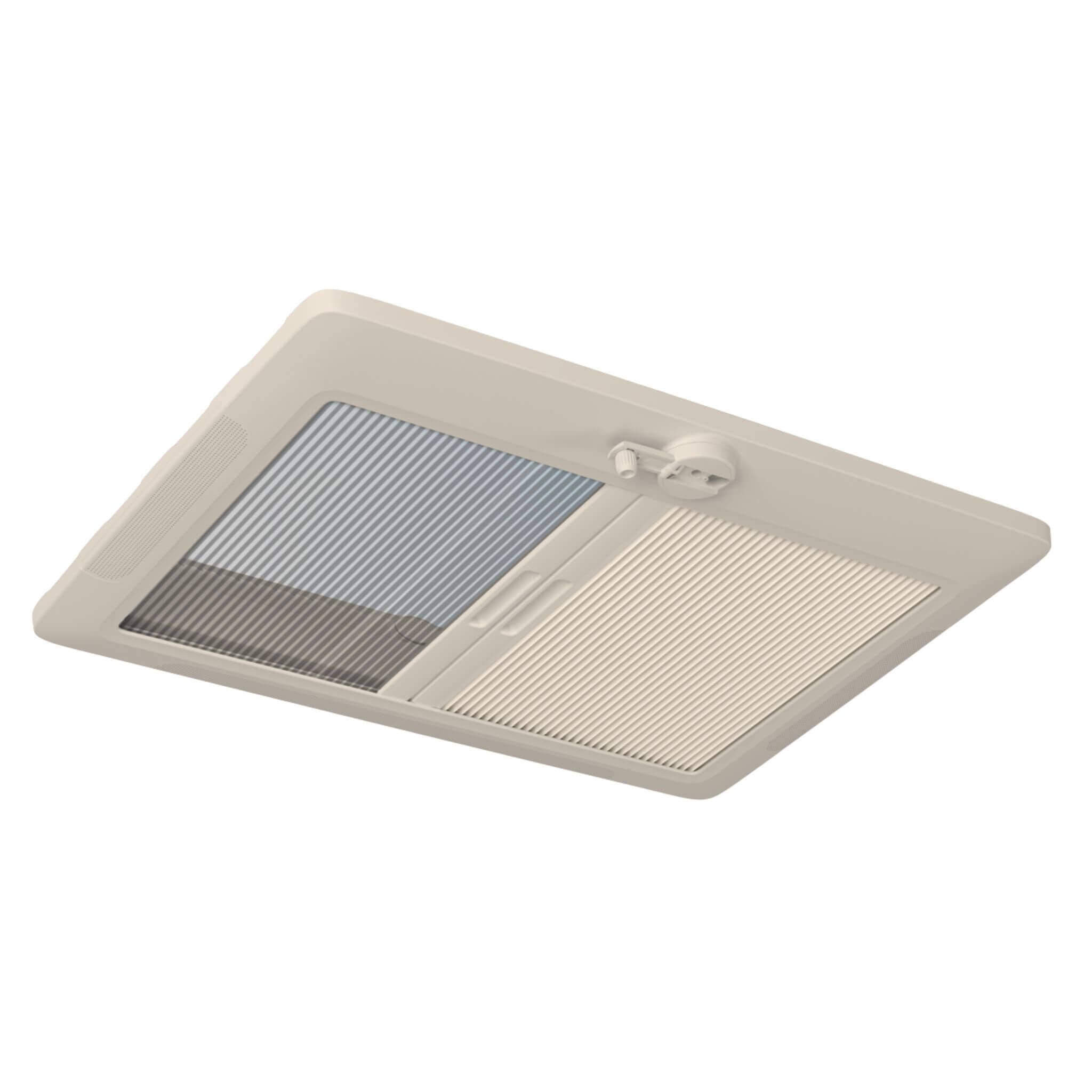

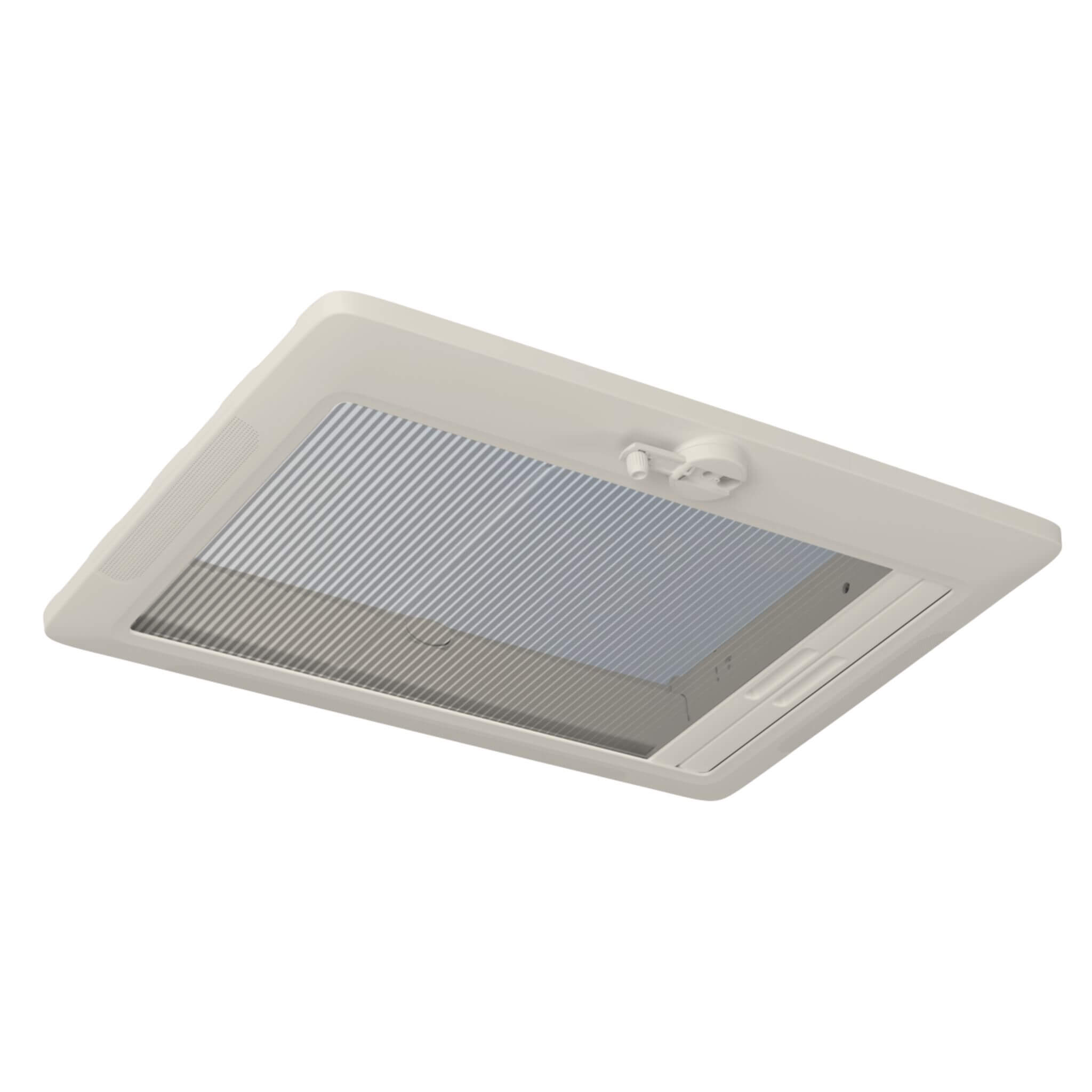

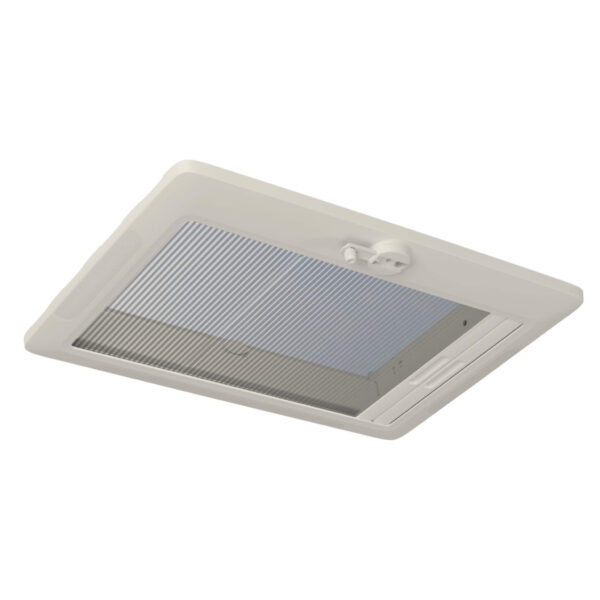

Ensemble cadre intérieur incluant store et moustiquaire pour le lanterneau Dometic Midi Heki FL 70 x 50 cm blanc à manivelle

Pour des soirées tranquilles, ce lanterneau équipé d’une moustiquaire et d’un volet occultant vous protège des intrusions extérieures, en stoppant les insectes et en occultant la luminosité.

Lanterneau blanc à manivelle Dometic Midi Heki FL 70 x 50 cm pour van : isolation renforcée par double vitrage

Optimisez l’isolation de votre fourgon aménagé grâce au lanterneau Dometic Midi Heki FL 700 x 500 mm. Son double vitrage efficace minimise les variations thermiques, préservant la fraîcheur estivale et la chaleur hivernale pour un agrément constant tout au long de l’année.

Atténuation des bruits et isolation phonique via le double vitrage du lanterneau Dometic 70 x 50 cm à manivelle blanc

En cas de pluie, votre quiétude reste intacte. Le vitrage acrylique à double couche réduit les sons de l’averse ou de la grêle, vous permettant de savourer la sérénité dans votre véhicule de loisir. Résistant aux aléas climatiques, il vous suit dans toutes vos aventures, peu importe la météo.

Conseils pour installer le lanterneau Dometic Midi Heki FL 700 x 500 mm à manivelle blanc

Dimensions du lanterneau Dometic Midi Heki FL 70 x 50 cm

• Dimensions hors-tout (Lxh) : 846 x 617 mm
• Dimensions de découpe (Lxh) : 700 x 500 mm

Étapes de montage pour le lanterneau Dometic Midi Heki FL 700 x 500 mm à manivelle

1. Création de l’ouverture : Réalisez une découpe de 700 x 500 mm. Le kit fourni convient aux toits d’une épaisseur de 30 à 34 mm.
2. Préparation de la zone découpée : Veillez à conserver un espace de 1 à 2 mm entre le dôme et les bords de la découpe. Nettoyez méticuleusement pour éliminer les résidus métalliques et adoucir les arêtes. Appliquez une mince couche d’antirouille, comme le Primer 507 de Sika, sur les parties de tôle exposées et non peintes.
3. Préparation du support : Afin de renforcer l’adhésion, utilisez le Sika Aktivator 205 avec un chiffon propre non pelucheux. Appliquez une seule fois et laissez reposer 10 à 120 minutes avant de poursuivre.
4. Pose du mastic d’étanchéité : Utilisez un mastic souple et non durcissant, tel que le Sikalastomer 831E, sur le cadre. Il s’applique dans la rainure du lanterneau pour une étanchéité résistante aux changements de température.
5. Orientation lors du montage : Respectez le sens de circulation. Vous pouvez positionner le dôme transversalement, charnière à l’avant, ou en longueur, charnière à gauche ou droite selon le sens de la route.
6. Pose du cadre extérieur : Centrez le cadre extérieur sur l’ouverture et pressez doucement pour une répartition uniforme du mastic.
7. Fin de l’installation du lanterneau : Installez le lanterneau et appliquez un joint périphérique avec du 521UV ou du 522entre le lanterneau et son cadre pour une protection et une étanchéité durables.
8. Fixation des pattes intérieures : Placez les 11 pattes de montage à l’intérieur en les enfonçant dans les encoches du cadre extérieur jusqu’en butée.
9. Montage du cadre intérieur : Insérez le cadre intérieur dans la gorge des pattes. Si besoin, fixez avec des vis adéquatespour une solidité accrue. Procédez ainsi :
   1. Ôtez les grilles de ventilation.
   2. Percez aux emplacements marqués.
   3. Serrez avec des vis adaptées.
   4. Remettez les grilles en les clipsant bien.

Contenu du kit pour le dôme extérieur Dometic 700 x 500 mm à manivelle

• Cadre extérieur avec dôme acrylique
• Cadre intérieur
• 11 Vis de fixation ∅ 4
• 22 Vis de fixation ∅ 3,5
• Pattes de fixation intérieures

PDF Notice d’installation du lanterneau Dometic Midi Heki FL 700 x 500 mm à manivelle blanc

PDF Figures d’installation du lanterneau Dometic Midi Heki FL 700 x 500 mm à manivelle blanc

Caractéristiques techniques du lanterneau 700×500 mm à manivelle blanc

• Dimensions extérieure s: 846 x 617 mm
• Dimensions de coupe : 700 x 500 mm
• Dôme acrylique : double paroi pour une isolation et une sécurité accrues
• Ouverture par manivelle : réglez la ventilation sans effort
• Aération permanente 150 cm² : assure un flux d’air continu pour un air sain
• Cadre intérieur : avec store occultant et moustiquaire inclus
• Montage polyvalent : dans le sens de la route ou perpendiculaire
• Adapté aux toits : de 25 à 60 mm d’épaisseur
• Kit pour 30-34 mm : inclus pour un assemblage simple
• Hauteur fermé  : 13 cm
• Hauteur ouvert : 53 cm
• Couleur : gris

PDF Certificat de conformité du lanterneau Dometic Midi Heki FL 700 x 500 mm à manivelle blanc



Comparaison des modèles de la série Midi Heki

Modèle	Dimension	Type d’ouverture	Aération VASP	Store et Moustiquaire
Lanterneau Dometic Midi Heki FL 700 x 500 mm à manivelle gris	700 x 500 mm	À manivelle	150 cm²	Intégrés
Lanterneau Dometic Midi Heki FL 700 x 500 mm à manivelle blanc	700 x 500 mm	À manivelle	150 cm²	Intégrés
Lanterneau Dometic Midi Heki FL 700 x 500 mm barre de levage gris	700 x 500 mm	À manivelle	150 cm²	Intégrés
Lanterneau Dometic Midi Heki FL 700 x 500 mm barre de levage blanc	700 x 500 mm	À manivelle	150 cm²	Intégrés
