Lanterneau Dometic Midi Heki FL 700 x 500 mm barre de levage blanc

Description

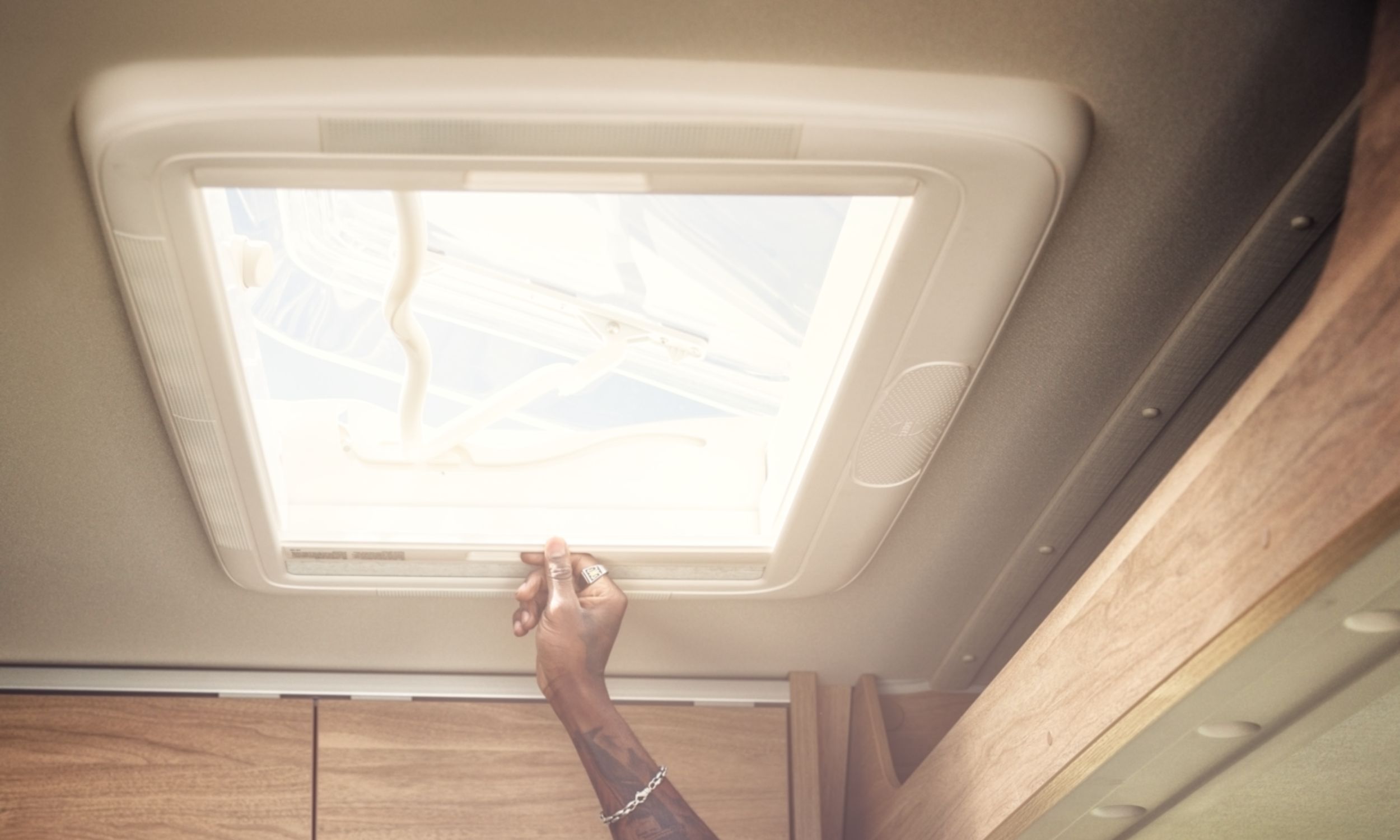

Le lanterneau Dometic Midi Heki FL 700 x 500 mm barre de levage blanc assure une luminosité naturelle et une aération permanente, rendant votre fourgon aménagé plus accueillant et aéré pour des voyages agréables.

Pourquoi choisir le lanterneau Midi Heki FL 700 x 500 mm avec barre de levage blanc ?

Lanterneau Midi Heki FL 70 x 50 cm Dometic : aération permanente et conformité VASP

Doté de 150 cm² de ventilation permanente, le lanterneau Dometic Midi Heki FL 700 x 500 mm favorise un flux d’air idéal dans votre fourgon. Cela contribue à un environnement intérieur frais et sain, tout en respectant les exigences VASP pour une sérénité totale pendant vos escapades.

Surface du véhicule (m²)	Ventilation haute requise (mm²)
< 5	7500
> 5 à < 10	10 000
> 10 à < 15	12 500
> 15 à < 20	15 000
> 20	20 000

Lanterneau Dometic Midi Heki FL 700 x 500 mm conçu pour toits de 30 à 34 mm

Pour installer ce lanterneau, il faut ajouter un cadre sous la partie haute. Un ensemble dédié est inclus pour les toits mesurant 30 à 34 mm d’épaisseur. Ce dispositif aide à lisser les irrégularités et les courbures du toit. Par la suite, un cadre en tasseaux doit être fixé à l’intérieur pour soutenir la tôle et garantir une attache solide.

Des ensembles adaptés existent aussi pour les toits de 25 à 29 mm ou de 35 à 60 mm.

Optimisez l’aération de votre van avec le lanterneau Midi Heki FL 70 x 50 cm barre de levage

Grâce à son ouverture jusqu’à 45° et ses trois niveaux ajustables, vous gérez facilement le débit d’air selon vos envies. Le mécanisme de blocage intégré assure une stabilité même en cas de vent fort.

Lanterneau Dometic Midi Heki FL 700 x 500 mm : luminosité et confort au quotidien

Son dôme profilé en acrylique permet au lanterneau Midi Heki 700 x 500 mm à levier blanc de diffuser une lumière naturelle généreuse, améliorant ainsi le bien-être et l’atmosphère dans votre espace de vie.

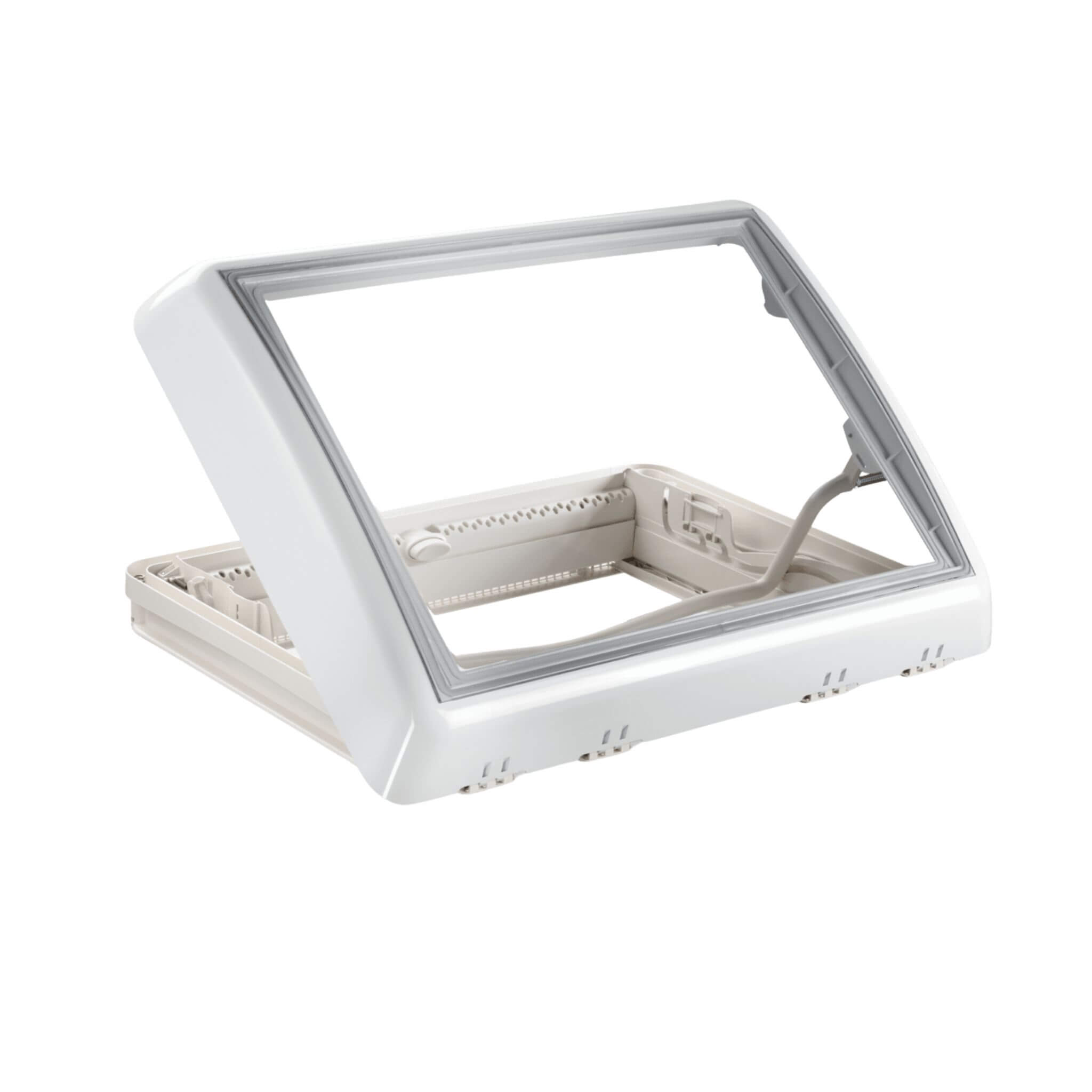

Dôme de toit à barre de levage blanc Dometic 700 x 500 mm

Le mécanisme à barre de levage simplifie l’ouverture et la fermeture, vous offrant un contrôle précis de la ventilation à l’intérieur. Ses trois réglages permettent d’adapter le flux d’air à vos besoins spécifiques.

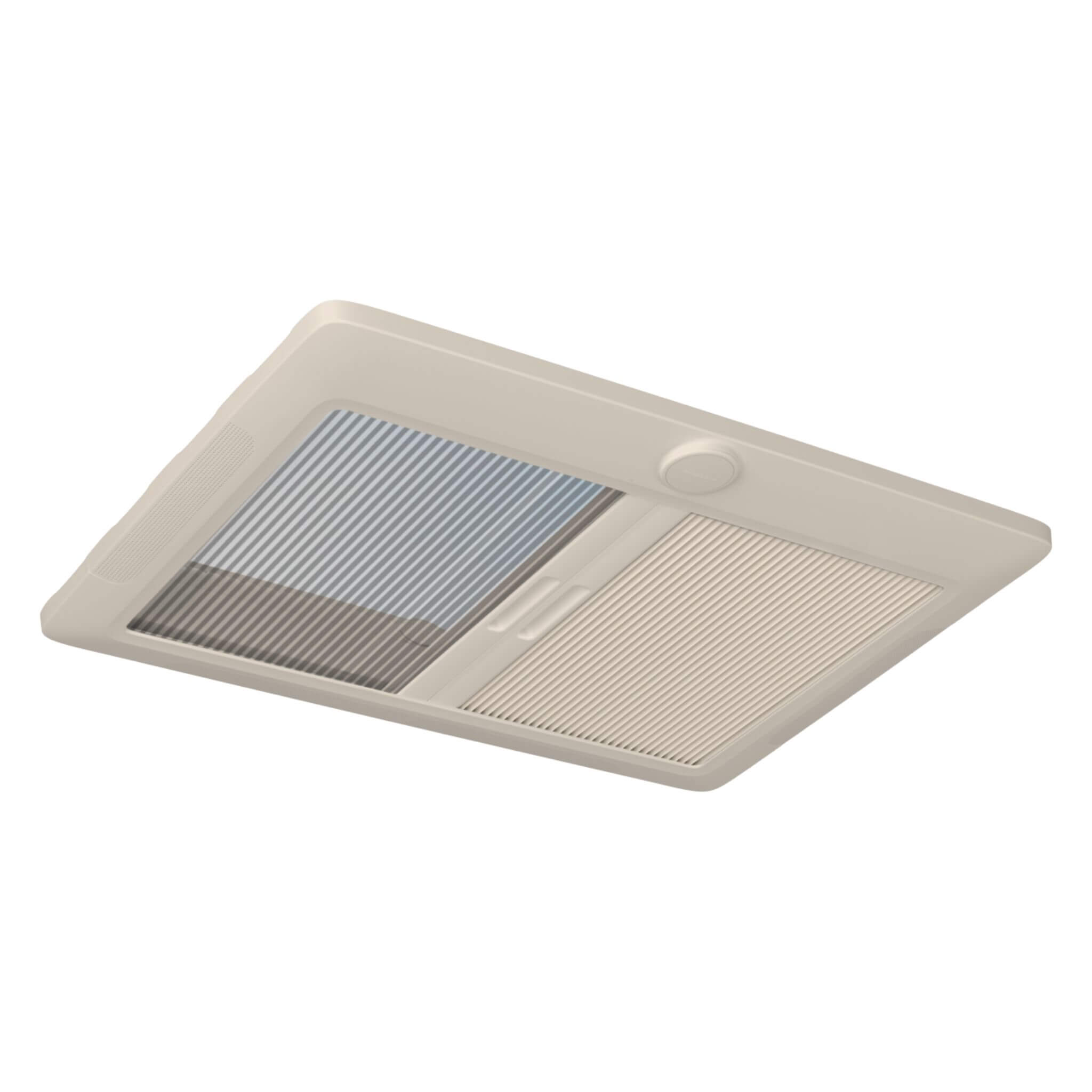

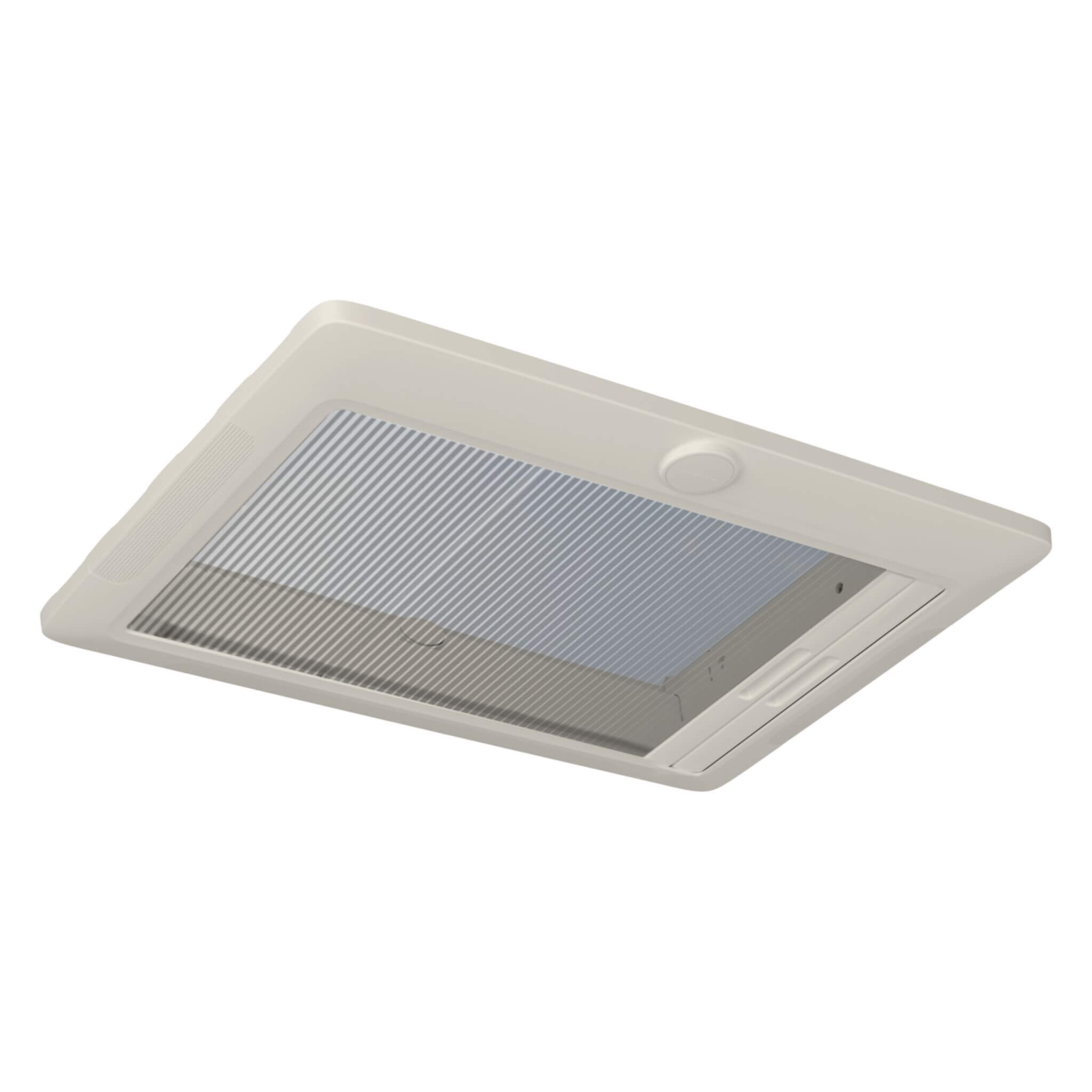

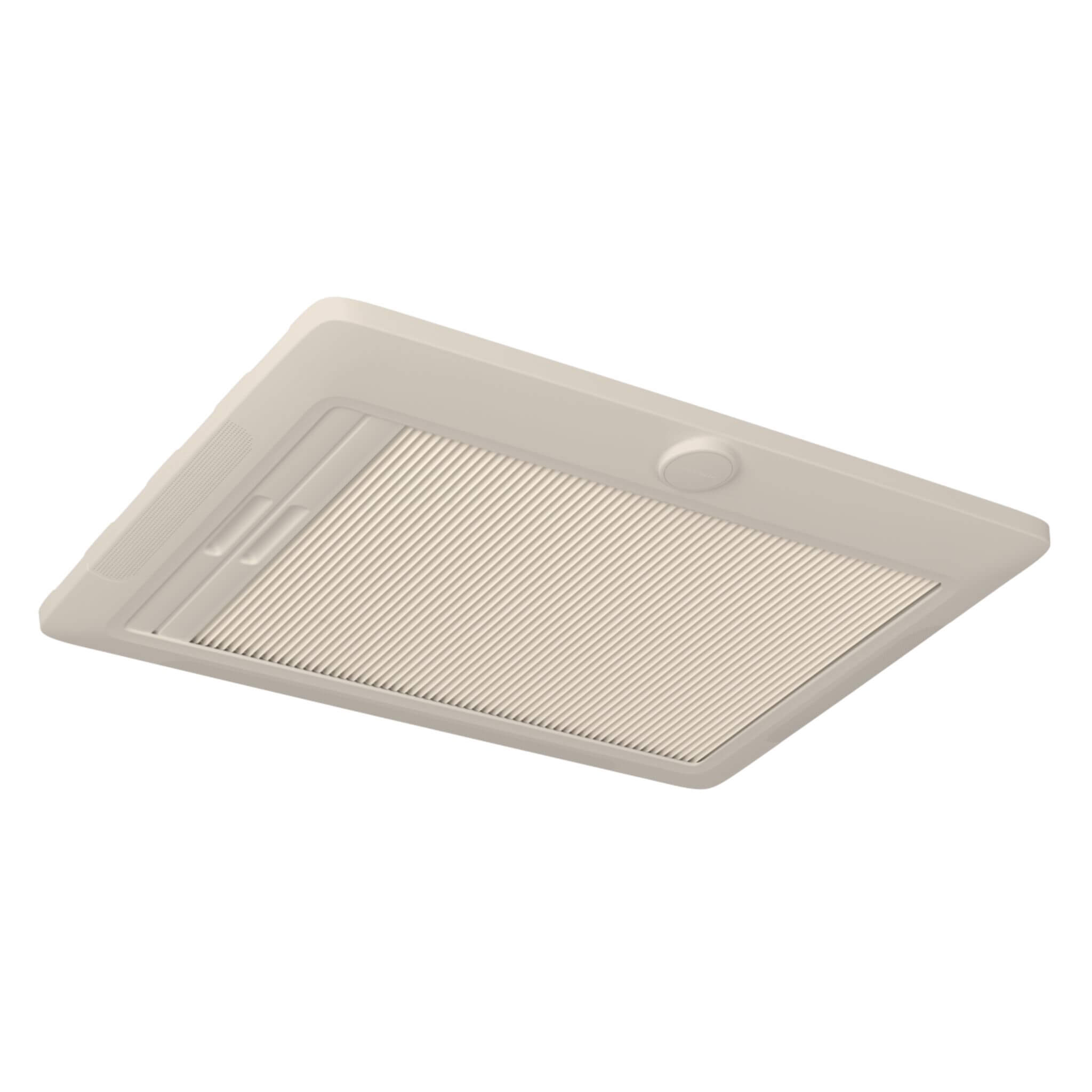

Cadre intérieur avec store occultant et moustiquaire pour lanterneau Dometic Midi Heki FL 70 x 50 cm

Pour des nuits reposantes, ce lanterneau intègre un volet occultant et une moustiquaire réglables indépendamment, qui vous protègent efficacement contre les insectes et les rayons lumineux indésirables.

Isolation thermique et phonique avec le lanterneau Dometic Midi Heki FL 70 x 50 cm double vitrage

Renforcez le confort thermique de votre fourgon avec le lanterneau Dometic Midi Heki FL 700 x 500 mm à levier blanc. Son double vitrage forme une barrière isolante efficace, préservant une température stable à l’intérieur. En période chaude, il bloque la chaleur externe, et en hiver, il retient la chaleur accumulée.

Double vitrage efficace pour limiter le bruit avec le lanterneau Dometic 70 x 50 cm à barre de levage

Le vitrage acrylique à double couche de ce lanterneau atténue les sons de la pluie ou de la grêle, favorisant un environnement paisible à bord. Résistant aux conditions météorologiques variées, il vous accompagne en toute fiabilité, peu importe le temps.

Notice d’installation du lanterneau Dometic Midi Heki FL 700 x 500 mm à barre de levage blanc

Guide des dimensions du lanterneau Midi Heki FL 70 x 50 cm de chez Dometic

• Dimensions de découpe : 700 x 500 mm
• Dimensions extérieures : 846 x 617 mm

Processus de fixation du lanterneau Dometic Midi Heki FL 700 x 500 mm barre de levage

1. Découpe de l’ouverture
Effectuez une ouverture de 700 x 500 mm sur le toit du véhicule. L’ensemble de montage fourni convient aux toits d’une épaisseur de 30 à 34 mm.

2. Préparation de la découpe
Assurez-vous qu’un espace d’environ 1 à 2 mm subsiste entre le dôme et les bords de la découpe sur l’ensemble du contour.
Nettoyez méticuleusement la zone pour retirer les résidus métalliques et adoucissez les imperfections de la tôle.
Appliquez une mince couche d’antirouille, tel que le Primer 507 de Sika, sur les parties de tôle exposées et récemment coupées.

3. Préparation de la surface
Utilisez le Sika Aktivator 205 pour améliorer l’adhésion. Passez un chiffon propre et sans peluches en une seule fois.
Attendez 10 à 120 minutes de séchage avant de continuer.

4. Application du produit d’étanchéité
Déposez un mastic souple non durcissant, comme le Sikalastomer 831E, sur le cadre de fixation. Ce mastic offre une étanchéité longue durée et supporte les changements de température ainsi que les aléas climatiques.

5. Orientation du dôme de toit
Lors du montage, respectez la direction de circulation du véhicule. Le dôme peut être installé latéralement ou en longueur.

6. Installation du cadre extérieur
Positionnez le cadre extérieur au milieu de l’ouverture du toit et pressez doucement pour que le mastic se répartisse de façon homogène.

7. Finalisation de la pose du lanterneau : installez le lanterneau à son emplacement et réalisez un joint périphérique à l’aide du 521UV ou du 522entre celui-ci et le cadre extérieur pour garantir une étanchéité optimale et protéger le joint interne.

8. Fixation des supports de montage
Placez les 11 supports de montage à l’intérieur du véhicule en les glissant dans les encoches du cadre extérieur jusqu’à l’arrêt.

9. Installation du cadre intérieur
Insérez le cadre intérieur dans la rainure prévue sur le support de montage.
Si nécessaire, fixez le cadre avec des vis adaptéespour assurer une installation sécurisée :

• Retirez les grilles d’aération.
• Percez les trous de fixation aux emplacements indiqués.
• Vissez fermement avec des vis adaptées.
• Replacez les grilles d’aération en les encliquetant correctement.11

Accessoires inclus avec le dôme de toit Dometic 700 x 500 mm barre de levage

• Cadre extérieur avec dôme en acrylique
• Cadre intérieur
• 11 vis de fixation Ø 4 mm
• 22 vis de fixation Ø 3,5 mm
• Supports de montage

PDF Notice d’installation du lanterneau Dometic Midi Heki FL 700 x 500 mm barre de levage blanc

PDF Illustrations d’installation du lanterneau Dometic Midi Heki FL 700 x 500 mm barre de levage blanc



Détails techniques du lanterneau 700×500 mm à barre de levage blanc

• Dimensions hors-tout (Lxh) : 846 x 617 mm
• Dimensions de découpe (Lxh) : 700 x 500 mm
• Dôme de toit en acrylique : double vitrage pour une isolation optimale et une sécurité renforcée
• Ouverture à barre de levage : contrôle facile de l’aération
• Aération permanente de 150 cm² : assure une circulation d’air continue
• Cadre interne : avec store occultant et moustiquaire intégrés pour plus de confort
• Installation flexible : montage possible dans le sens de la marche ou perpendiculaire
• Compatibilité : adapté aux toits avec une épaisseur de 25 à 60 mm
• Kit de montage pour toits de 30-34 mm inclus : installation simplifiée
• Hauteur en position fermée : 13 cm au-dessus du toit
• Hauteur en position ouverte : 53 cm au-dessus du toit
• Couleur : blanc

PDF Certificat de conformité du lanterneau Dometic Midi Heki FL 700 x 500 mm barre de levage blanc



Tableau comaparatif de la gamme Midi Heki

Modèle	Dimension	Type d’ouverture	Aération VASP	Store et Moustiquaire
Lanterneau Dometic Midi Heki FL 700 x 500 mm à manivelle gris	700 x 500 mm	À manivelle	150 cm²	Intégrés
Lanterneau Dometic Midi Heki FL 700 x 500 mm à manivelle blanc	700 x 500 mm	À manivelle	150 cm²	Intégrés
Lanterneau Dometic Midi Heki FL 700 x 500 mm barre de levage gris	700 x 500 mm	À manivelle	150 cm²	Intégrés
Lanterneau Dometic Midi Heki FL 700 x 500 mm barre de levage blanc	700 x 500 mm	À manivelle	150 cm²	Intégrés
