Lanterneau Dometic Midi Heki FL 700 x 500 mm barre de levage gris

Description

Vous souhaitez illuminer l’intérieur de votre van lors de vos voyages ? Le lanterneau Dometic Midi Heki FL 700 x 500 mm avec barre de levage gris métamorphose votre fourgon en un espace accueillant, en apportant une clarté naturelle et une aération constante.

Pourquoi choisir le lanterneau Midi Heki FL 700 x 500 mm avec barre de levage gris ?

Lanterneau Midi Heki FL 70 x 50 cm de Dometic : aération permanente et conformité VASP

Lors de vos déplacements, une circulation d’air adéquate s’avère primordiale. Grâce à ses 150 cm² d’aération permanente, ce lanterneau pour fourgon aménagé maintient un environnement rafraîchissant et plaisant, tout en satisfaisant aux normes VASP pour une pose réglementaire.

Surface du véhicule (m²)	Ventilation haute requise (mm²)
< 5	7500
> 5 à < 10	10 000
> 10 à < 15	12 500
> 15 à < 20	15 000
> 20	20 000

Lanterneau Dometic Midi Heki FL 700 x 500 mm à levier gris adapté aux fourgons avec toit de 30 à 34 mm d’épaisseur

Pour fixer ce lanterneau, installez d’abord un cadre sous la section supérieure. Un ensemble dédié est inclus pour les toits mesurant 30 à 34 mm d’épaisseur. Ce dispositif compense les imperfections de la toiture. Puis, ajoutez un cadre en bois à l’intérieur du véhicule de loisir pour soutenir la plaque et garantir une attache solide.

Des ensembles adaptés existent aussi pour les toits de 25 à 29 mm ou de 35 à 60 mm.

Procurez une aération naturelle à votre van avec le lanterneau Midi Heki FL 70 x 50 cm à barre de levage

Doté d’un angle d’ouverture atteignant 45° et de trois réglages possibles, il vous permet d’adapter sans effort l’aération à vos préférences. Le mécanisme de blocage incorporé garantit une ouverture stable, y compris en cas de vent fort.

Lanterneau Dometic Midi Heki FL 700 x 500 mm : une luminosité naturelle

Le lanterneau Midi Heki 700 x 500 mm à levier gris, muni de son dôme profilé en acrylique, capte les rayons du soleil pour éclairer généreusement votre intérieur.

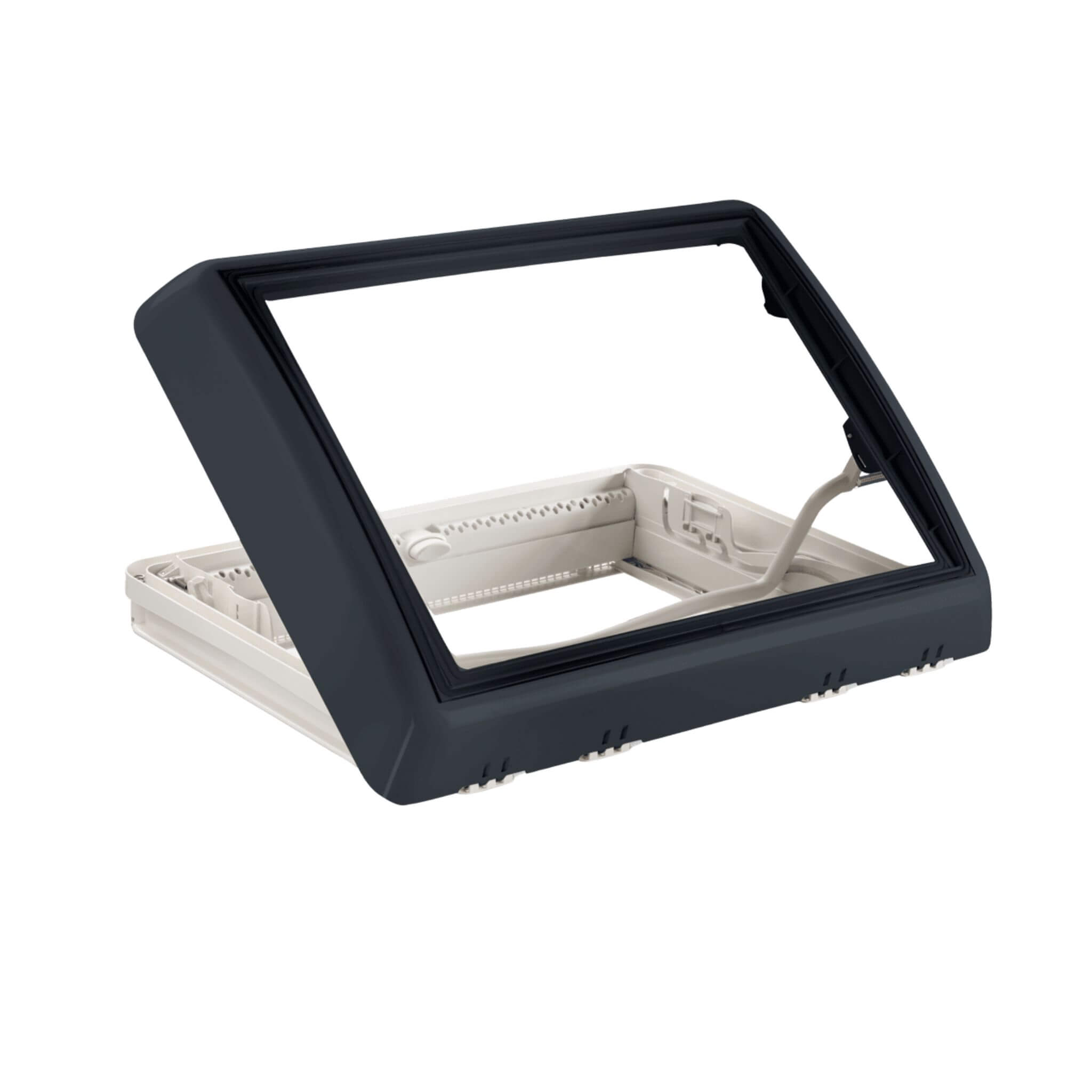

Dôme de toit à barre de levage gris Dometic 700 x 500 mm

Son mécanisme à barre de levage facilite l’ouverture et la fermeture, offrant une maîtrise complète de la ventilation dans votre véhicule.

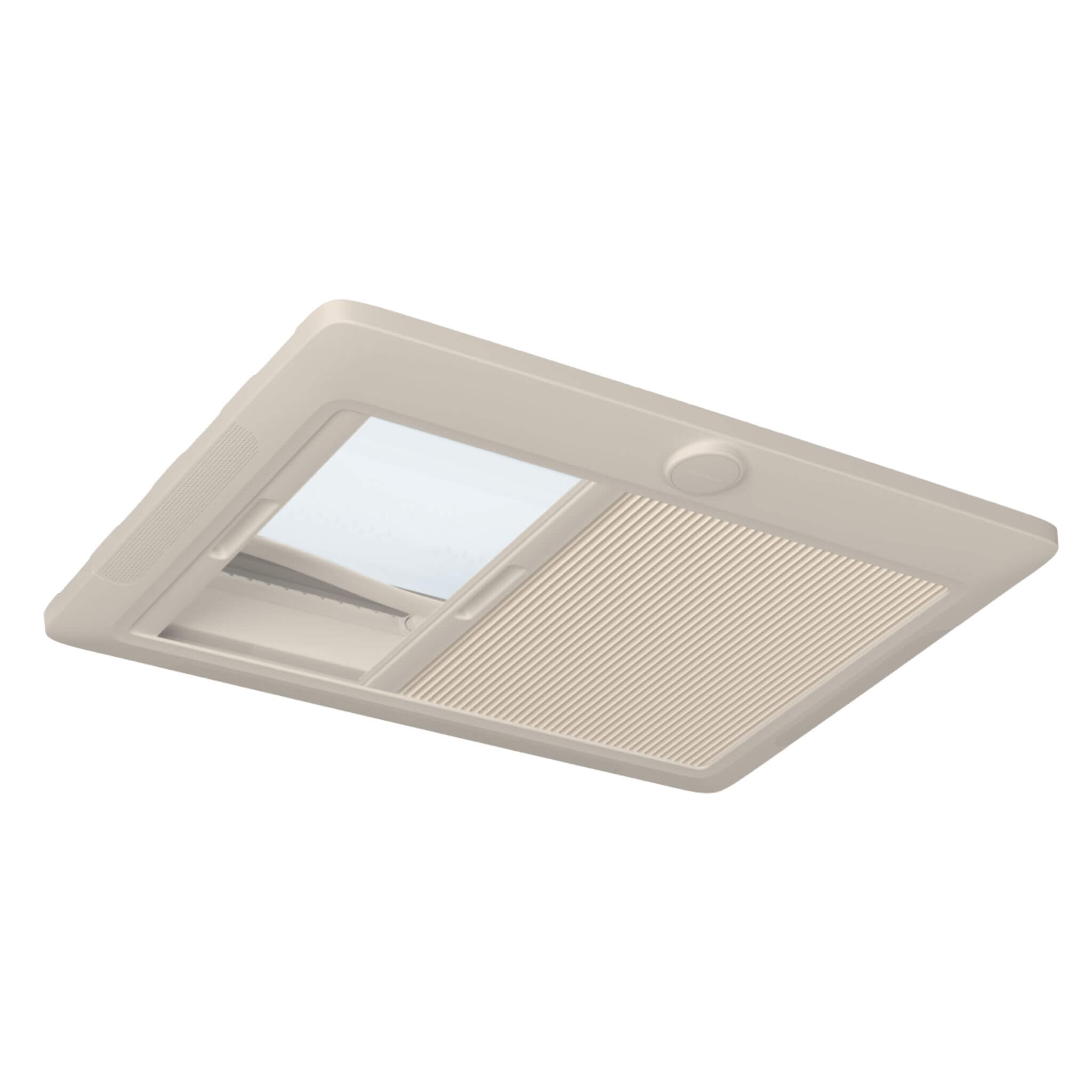

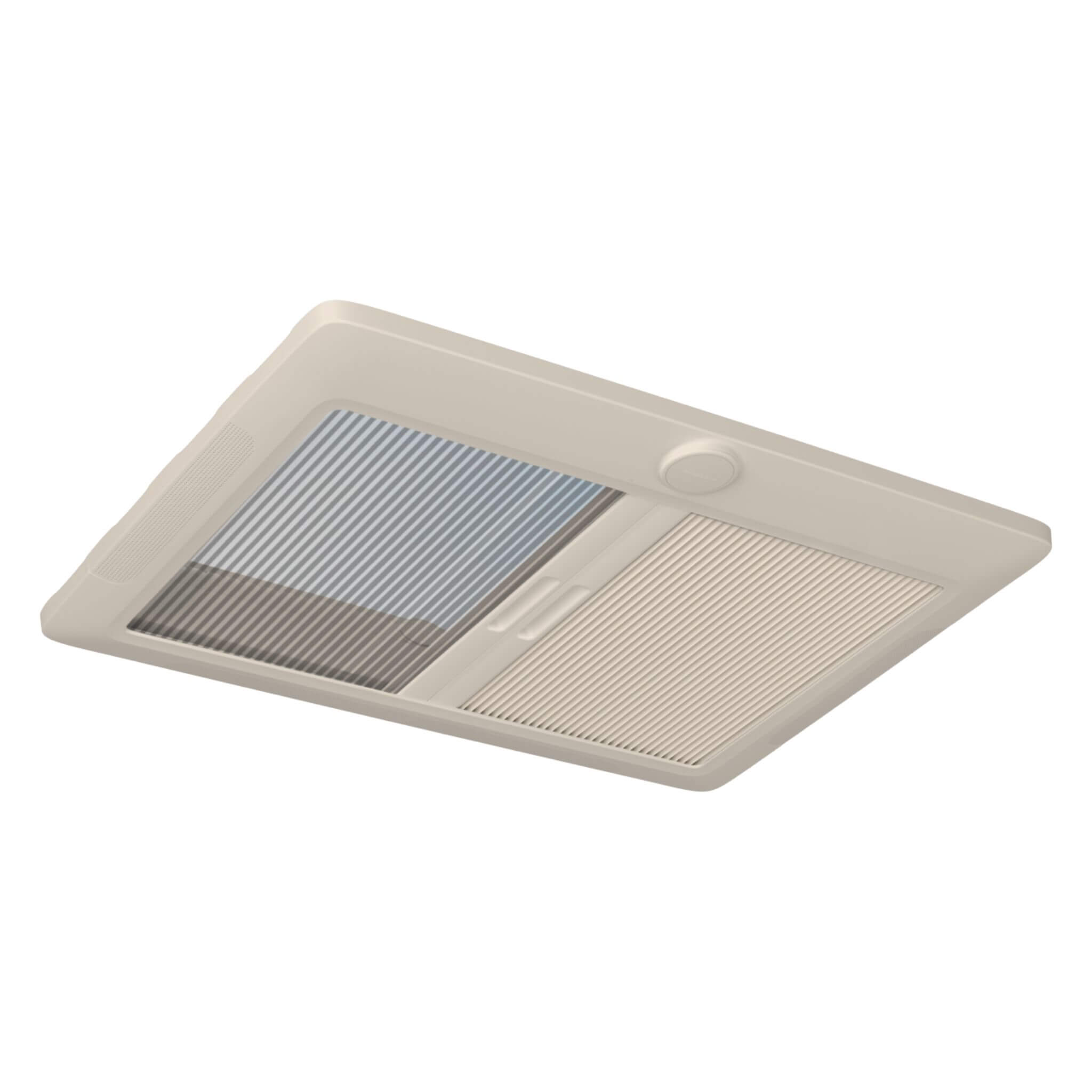

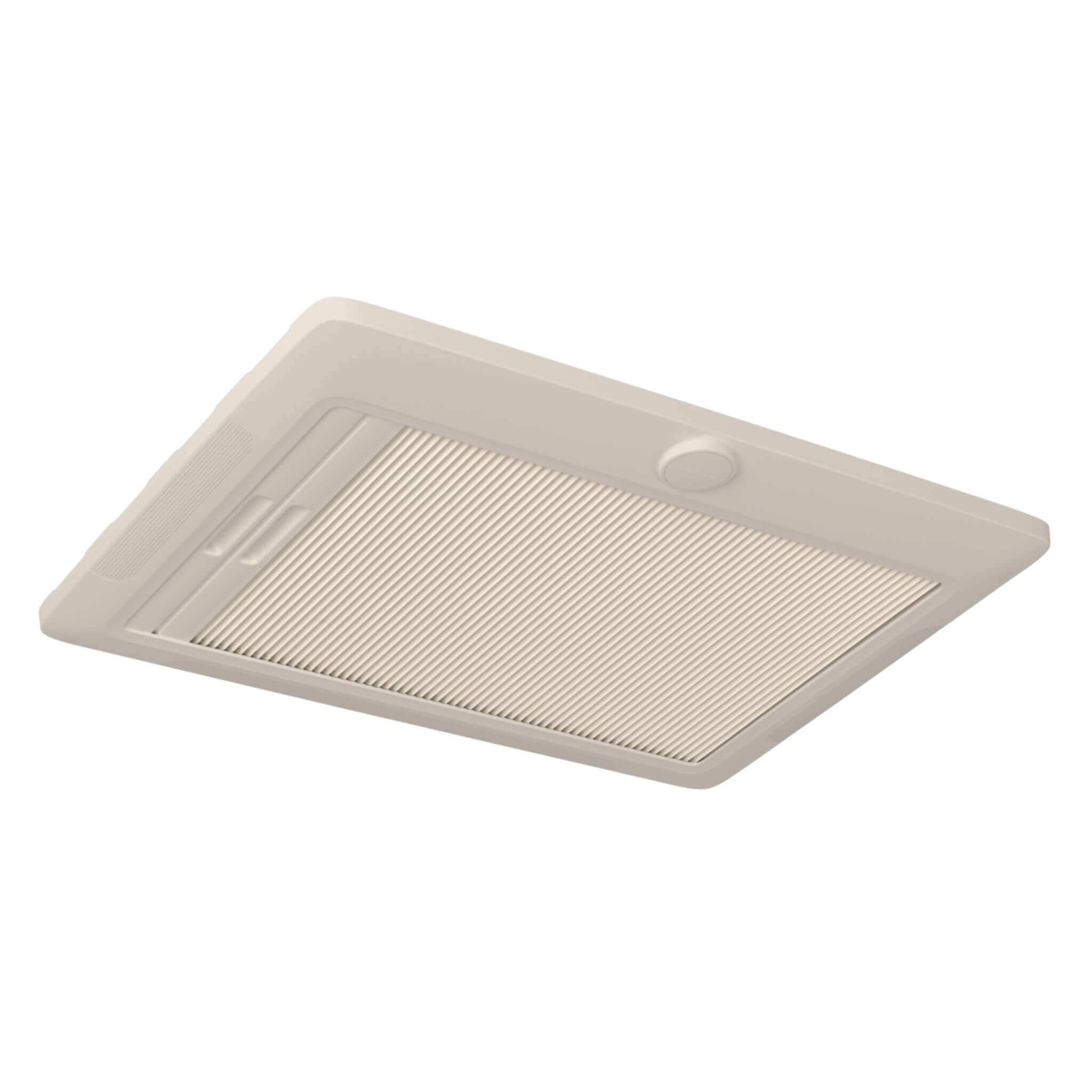

Store occultant et moustiquaire intégrés au cadre intérieur du lanterneau Dometic Midi Heki FL 70 x 50 cm à levier gris

Pour des nuits sereines, ce lanterneau Dometic Midi Heki FL 700 x 500 mm avec barre de levage gris intègre un rideau occultant et une moustiquaire ajustables indépendamment, vous préservant des nuisibles et des lumières indésirables.

Isolation phonique et thermique renforcée avec le lanterneau Dometic Midi Heki FL 70 x 50 cm double vitrage

Optimisez le confort thermique de votre fourgon aménagé grâce au lanterneau Dometic Midi Heki FL 700 x 500 mm. Son double vitrage offre une barrière isolante performante, limitant les écarts de température internes. Durant l’été, il freine l’intrusion de la chaleur ambiante, tandis qu’en hiver, il conserve la chaleur à l’intérieur de votre  van.

Atténuation des bruits extérieurs grâce au double vitrage du lanterneau Dometic 70 x 50 cm à barre de levage

En cas de pluie ? Restez zen. Le vitrage acrylique à double couche diminue les sons de l’averse ou de la grêle, vous laissant savourer la quiétude à bord de votre van aménagé. Conçu pour résister à divers climats, il vous suit dans toutes vos aventures, peu importe la météo.

Mode d’emploi pour l’installation du lanterneau Dometic Midi Heki FL 700 x 500 mm à barre de levage gris

Références des dimensions du lanterneau Midi Heki FL 70 x 50 cm signé Dometic

• Dimensions de découpe : 700 x 500 mm
• Dimensions extérieures : 846 x 617 mm

Étapes pour la pose du lanterneau Dometic Midi Heki FL 700 x 500 mm barre de levage

1. Découpe de l’ouverture : Effectuez une ouverture de 700 x 500 mm. Le kit de montage convient aux toits d’une épaisseur de 30 à 34 mm.
2. Préparation de la découpe : Prévoyez un espace d’environ 1 à 2 mm entre le dôme et la découpe. Nettoyez méticuleusement la zone pour enlever les résidus métalliques et lisser les irrégularités. Appliquez une couche mince d’antirouille sur les rebords non peints de la découpe.
3. Activation de l’adhérence : Utilisez le Sika Aktivator 205 sur la surface traitée afin d’améliorer la tenue du collage. Attendez de 10 minutes à 2 heures pour le séchage avant de procéder.
4. Application de l’étanchéité : Posez un mastic flexible tel que le Sikalastomer 831E sur le cadre de montage pour une étanchéité longue durée. Ce matériau non durcissant résiste bien aux fluctuations thermiques.
5. Orientation du dôme de toit : Respectez la direction de circulation pour le montage. Le dôme peut être installé transversalement ou dans la longueur.
6. Installation du cadre extérieur : Positionnez le cadre extérieur sur l’ouverture du toit et pressez doucement pour étaler le mastic.
7. Finition de l’installation du lanterneau : placez le lanterneau en position et appliquez un joint périphérique avec du 521UV ou du 522entre le lanterneau et le cadre extérieur afin d’assurer une étanchéité parfaite et préserver le joint interne.
8. Fixation des supports de montage : Installez les 11 supports à l’intérieur du véhicule, en les insérant dans les logements du cadre extérieur jusqu’à la butée.
9. Installation du cadre intérieur : Insérez le cadre intérieur dans la rainure du support de montage. Si nécessaire, fixez-le avec des vis adaptées:
   • Retirez les grilles d’aération.
   • Percez les trous de fixation.
   • Vissez solidement.
   • Replacez les grilles d’aération.

Contenu du colis du dôme de toit Dometic 700 x 500 mm barre de levage gris

• Cadre extérieur avec dôme en acrylique
• Cadre intérieur
• 11 vis de fixation Ø 4 mm
• 22 vis de fixation Ø 3,5 mm
• Supports de montage

PDF Notice d’installation du lanterneau Dometic Midi Heki FL 700 x 500 mm barre de levage gris

PDF Illustrations d’installation du lanterneau Dometic Midi Heki FL 700 x 500 mm barre de levage gris



Spécification du lanterneau 700×500 mm à barre de levage gris

• Dimensions hors-tout : 846 x 617 mm
• Dimensions de découpe : 700 x 500 mm
• Dôme de toit en acrylique avec double vitrage pour une meilleure isolation et sécurité
• Ouverture à barre de levage pour un contrôle facile de l’aération
• Aération permanente de 150 cm² pour une circulation d’air continue
• Cadre interne avec store occultant et moustiquaire intégrés
• Installation flexible : montage possible dans le sens de la marche ou perpendiculaire
• Compatible avec des toits d’épaisseur entre 25 et 60 mm
• Kit de montage pour toits de 30-34 mm inclus pour une installation facile
• Hauteur du lanterneau au-dessus du toit en position fermée : 13 cm
• Hauteur du lanterneau au-dessus du toit en position ouverte : 53 cm
• Couleur : gris

PDF Certificat de conformité du lanterneau Dometic Midi Heki FL 700 x 500 mm barre de levage gris

Tableau comaparatif de la gamme Midi Heki

Modèle	Dimension	Type d’ouverture	Aération VASP	Store et Moustiquaire
Lanterneau Dometic Midi Heki FL 700 x 500 mm à manivelle gris	700 x 500 mm	À manivelle	150 cm²	Intégrés
Lanterneau Dometic Midi Heki FL 700 x 500 mm à manivelle blanc	700 x 500 mm	À manivelle	150 cm²	Intégrés
Lanterneau Dometic Midi Heki FL 700 x 500 mm barre de levage gris	700 x 500 mm	À manivelle	150 cm²	Intégrés
Lanterneau Dometic Midi Heki FL 700 x 500 mm barre de levage blanc	700 x 500 mm	À manivelle	150 cm²	Intégrés
