Baie projetable C-Swing 900 x 500

Description

Chez Vancore, nous souhaitons offrir des solutions variées pour répondre à chaque besoin d’aménagement. La baie projetable C-Swing 900 x 500 mm est conçue pour équiper les parois droites des fourgons et vans. Elle assure une aération efficace et une sécurité renforcée, tout en étant conforme aux critères VASP.

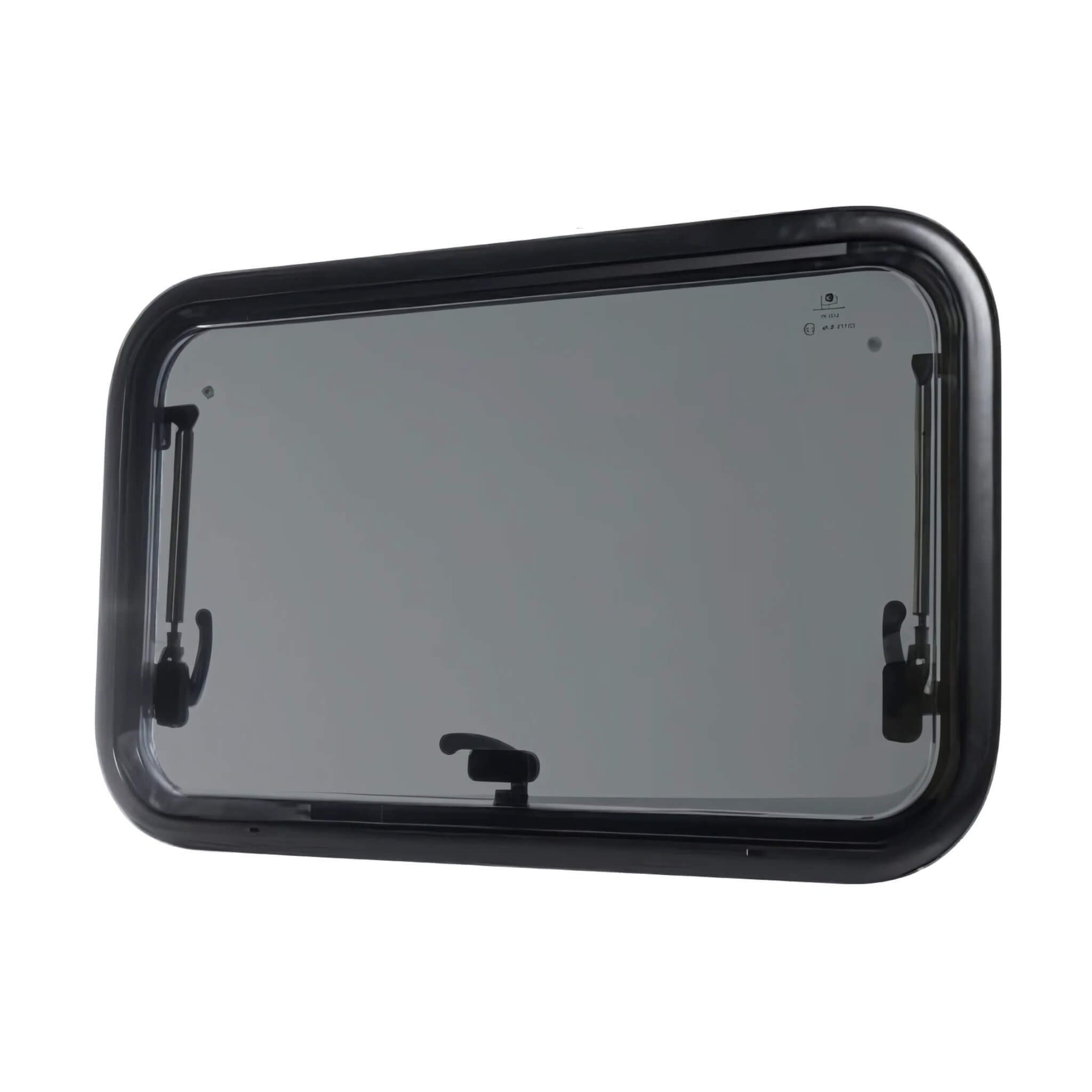

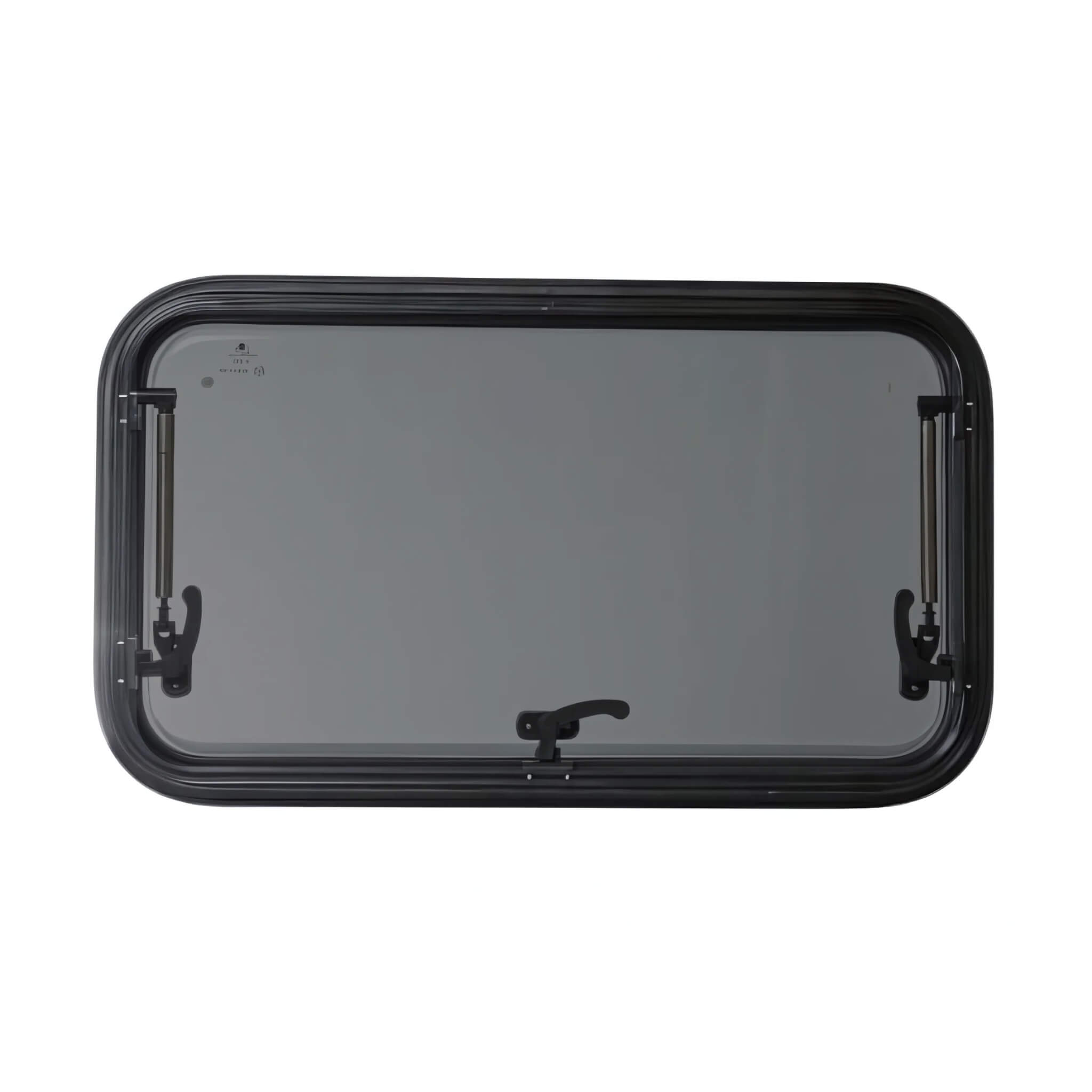

Baie C-Swing 900 x 500 conçue pour les parois droites des vans et fourgons aménagés

Modèle projetable C-Swing 900 x 500 mm homologué pour l’aménagement VASP

La baie C-Swing 900 x 500 mm est fabriquée en Europe et porte le marquage CE 43R. Elle remplit donc les conditions nécessaires pour être utilisée dans un aménagement destiné à une homologation VASP.

Ouverture à 70° de la fenêtre latérale projetable C-Swing 90 x 50 cm pour une aération facile et contrôlée

Grâce à ses deux compas à vérin, cette baie peut être ouverte jusqu’à un angle de 70°. Ce système permet de ventiler l’habitacle efficacement, sans devoir ouvrir totalement la fenêtre.

Double vitrage en acrylique teinté de la baie C-Swing 900×500 CONVERSION VAN: isolation thermique et phonique

Le double vitrage en acrylique légèrement teinté réduit les échanges de chaleur, diminue les bruits extérieurs et protège des regards, tout en laissant pénétrer la lumière naturelle.

Cadre noir en aluminium pour une finition discrète de la fenêtre à projection C-Swing 90 x 50

Le cadre Slim en aluminium, à la finition noire et aux contours arrondis, s’intègre en toute simplicité à la carrosserie, tout en apportant une touche sobre et propre à l’extérieur comme à l’intérieur.

Verrouillage par trois loquets de la C-Swing 900 x 500 pour une sécurité renforcée

Trois points de verrouillage assurent un maintien ferme de la fenêtre lorsqu’elle est fermée, ce qui renforce la sécurité à l’arrêt ou pendant les trajets.

Fenêtre projetable C-Swing 90 x 50 cm équipée d’un store et d’une moustiquaire

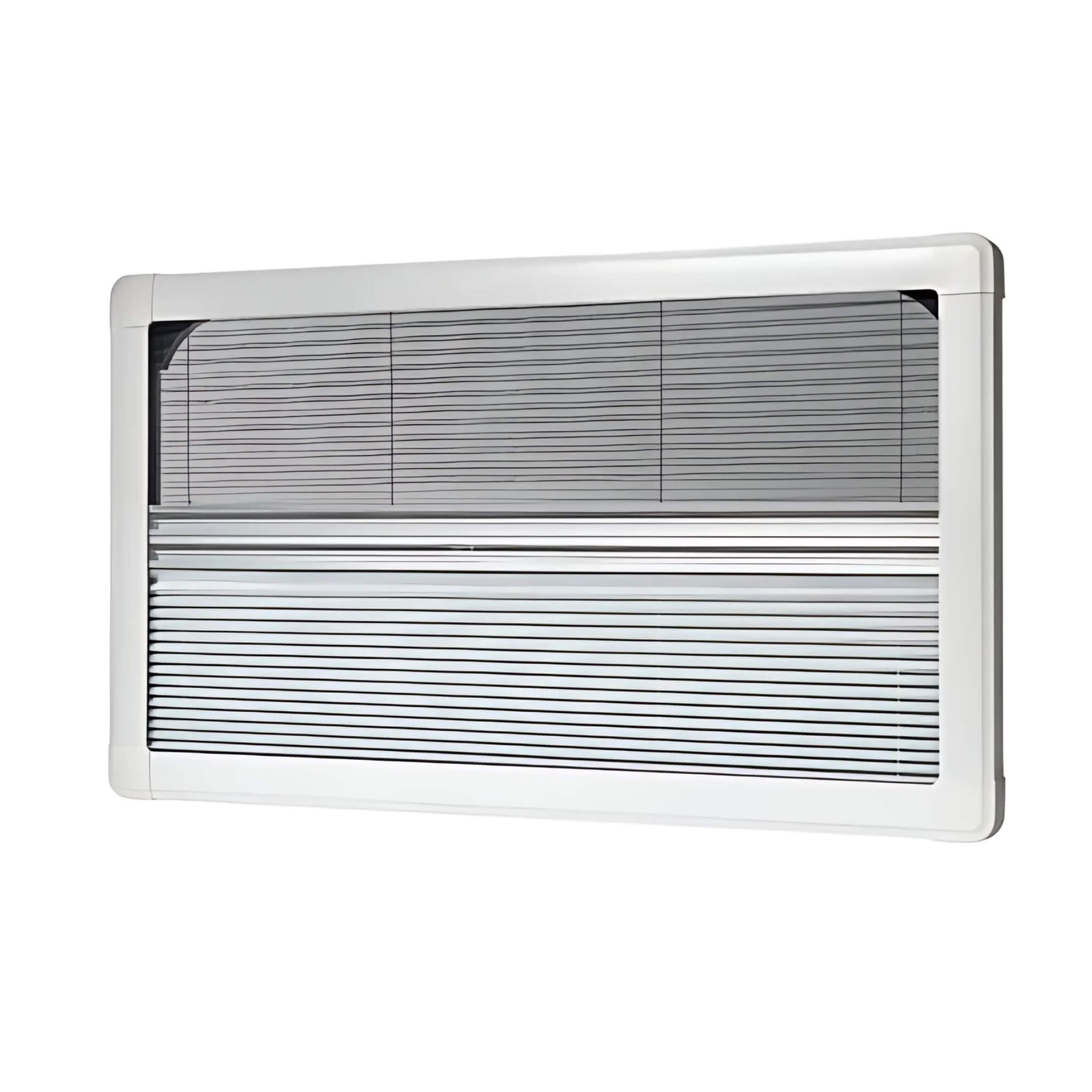

Chaque baie est livrée avec son cadre intérieur, qui comprend un store occultant pour moduler la lumière et une moustiquaire pour profiter de l’air sans les insectes.

Comment installer la baie C-Swing 900 x 500 mm dans votre fourgon ?

L’installation de cette baie est à la portée de tous, y compris des débutants en aménagement. Elle est adaptée aux parois droites de 25 à 30 mm d’épaisseur. Si la paroi est plus fine, vous pouvez simplement insérer un cadre en bois pour adapter l’épaisseur.

Les étapes à suivre :

1. Repérage et traçage
   Déterminez la zone de découpe sur la carrosserie, puis tracez précisément l’ouverture (dimensions : 900 x 500 mm).
2. Découpe et préparation
   Découpez à l’aide d’une scie sauteuse adaptée. Ébarbez les bords, puis nettoyez soigneusement la surface.
3. Vérification de l’ajustement
   Positionnez la baie sans la fixer. Il doit rester un jeu d’environ 1,5 mm autour de l’ouverture. L’usage d’une ventouse est utile pour manipuler la baie.
4. Préparation des surfaces
   Appliquez le Sika Aktivator 205 (en 250ml ou 1L) sur le bord de la tôle et sur le cadre en aluminium.
5. Collage avec Sikaflex 555
   Posez un cordon de mastic Sikaflex 555 pour assurer un collage solide et parfaitement étanche.
6. Pose de la baie
   Placez la fenêtre dans son logement, avec l’ouverture orientée vers le bas. Pressez fermement et régulièrement sur l’ensemble.
7. Fixation depuis l’intérieur
   Insérez les vis depuis l’intérieur en veillant à une répartition équilibrée pour garantir une pression homogène.
8. Temps de séchage
   Laissez sécher 48 heures dans un espace sec, à température ambiante.
9. Pose du cadre intérieur
   Une fois le collage sec, vous pouvez installer le cadre avec moustiquaire et store.

Données techniques de la baie projetable C-Swing 900 x 500 mm

• Dimensions hors tout : 930 x 530 x 39 mm
• Dimensions de découpe : 900 x 500 mm
• Angle d’ouverture : jusqu’à 70°
• Épaisseur de paroi compatible : 25 à 30 mm
• Store occultant intégré
• Moustiquaire incluse
• Double vitrage en acrylique teinté
• Cadre aluminium noir
• Certifiée CE 43R
• Poids : 8 kg
• Visserie fournie

PDF Notice d’Installation de la baie projetable C-Swing

Tableau comparatif de la gamme C-Swing

Référence	Taille de la baie C-Swing (mm)
751008	500 x 300
751009	600 x 450
751010	700 x 400
751011	800 x 450
751012	900 x 500
751013	1000 x 500

Visuels non contractuels
