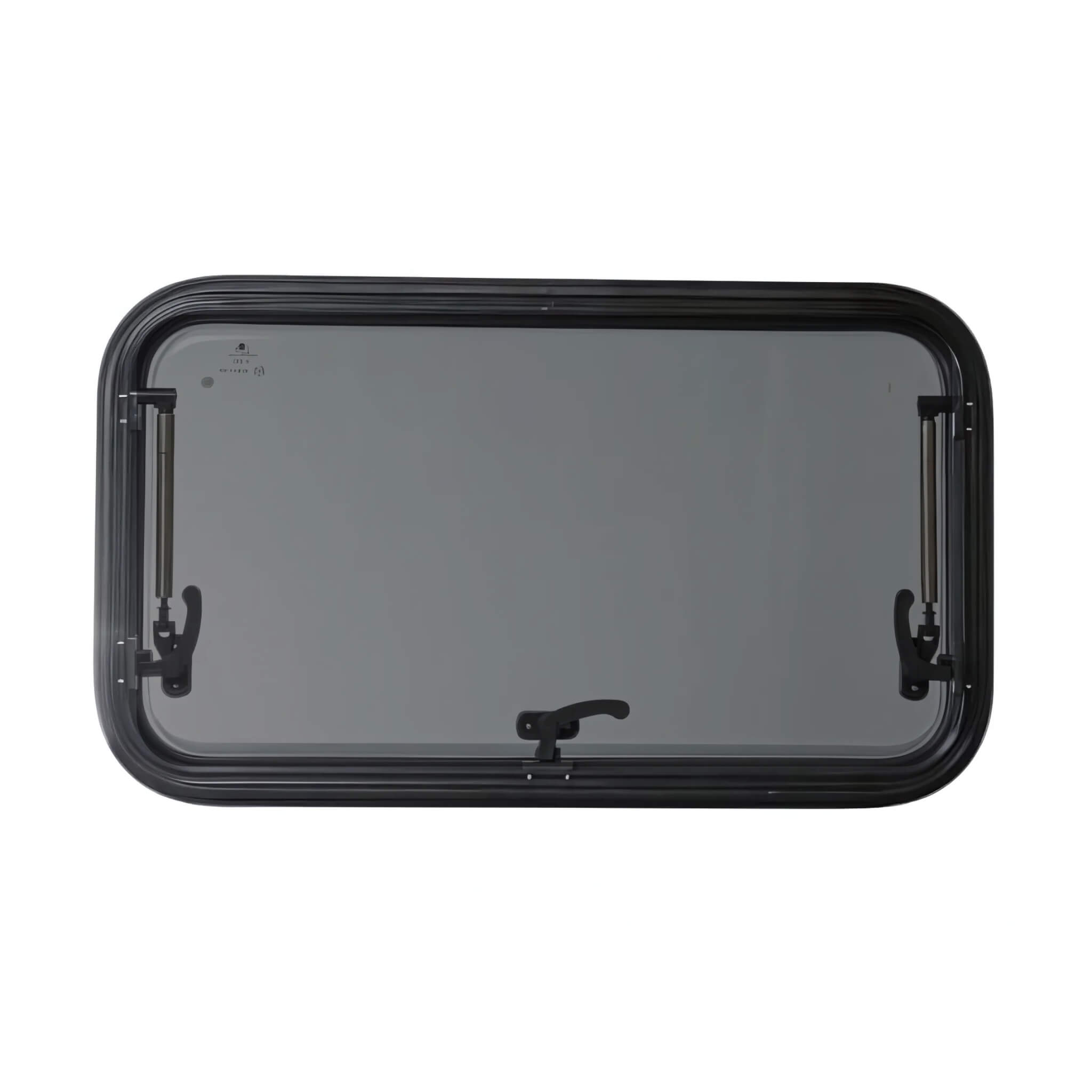

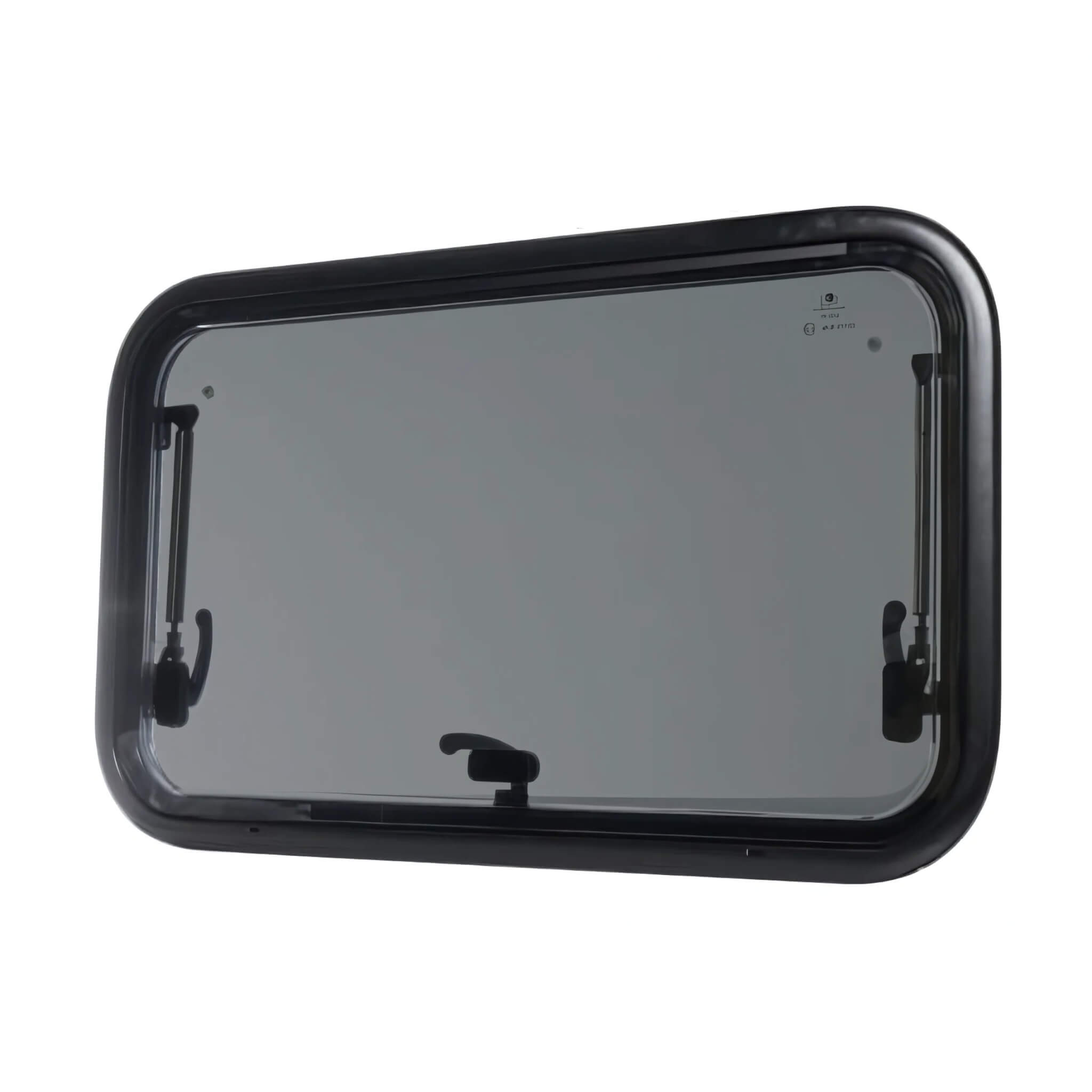

Baie projetable C-Swing 500 x 300

Description

Chez Vancore, on souhaite vous proposer des baies de toutes dimensions et à tous les prix, afin de répondre à chaque projet d’aménagement. La baie projetable C-Swing 500 x 300 mm est pensée pour s’adapter aux parois droites de votre fourgon ou van. Elle allie aération et sécurité, tout en étant conforme aux normes VASP.

Compatibilité de la baie C-Swing 500 x 300 mm aux parois droites de votre van ou fourgon

Modèle de fenêtre latérale projetable C-Swing 50 x 30 cm homologuée VASP

Certifiée CE 43R, cette baie respecte toutes les exigences pour une homologation VASP. Fabriquée en Europe, la baie C-Swing 500 x 300 mm s’intègre donc sans souci à votre projet d’aménagement en vue d’une homologation.

Ouverture projetable à 70° de la baie C-Swing 500×300 CONVERSION VAN pour une aération maitrisée

Montée sur deux vérins solides, cette fenêtre latérale peut s’ouvrir jusqu’à 70°. De quoi aérer votre van et créer un courant d’air digne de ce nom afin de renouveler celui-ci dans votre fourgon.

Double vitrage : confort thermique et phonique au rendez-vous avec la fenêtre à projection C-Swing 50 x 30

Le double vitrage en acrylique teinté vous protège du froid, de la chaleur, du bruit et des regards indiscrets. Sa teinte légère laisse passer la lumière sans transformer votre van en serre tropicale.

Design épuré grâce au cadre en aluminium Slim de la C-Swing 500 x 300

Avec son cadre noir en aluminium à bords arrondis, la baie C-Swing 500 x 300 mm s’intègre harmonieusement à la carrosserie de votre van, pour une finition soignée tant à l’intérieur à qu’à l’extérieur de votre fourgon.

Sécurité renforcée : fermeture 3 loquets de la fenêtre projetable C-Swing 500 x 300

Cette baie est équipée de trois loquets permettant de verrouiller la fenêtre en position fermée. Avec eux, vous gardez le contrôle et vous vous assurez d’être en sécurité.

Store occultant et moustiquaire inclus avec C-Swing baie latérale 50 x 30 cm

Chaque baie C-Swing est livrée avec son cadre intérieur intégré, comprenant à la fois une moustiquaire et un store occultant. L’un bloque la lumière, l’autre bloque les intrus ailés : le duo gagnant.

Installation de la baie C-Swing 500×300 CONVERSION VAN

L’installation est accessible même si vous débutez dans l’aménagement. Cette baie convient aux parois d’une épaisseur comprise entre 25 et 30 mm. Si votre paroi est plus fine, un simple cadre en tasseau permet d’ajuster.

Étapes de montage :

1. Tracer l’emplacement de découpe
   Repérez l’endroit souhaité et tracez précisément l’ouverture (dimensions à respecter : 500 x 300 mm).
2. Découper la tôle
   Utilisez une scie sauteuse adaptée, limez les bords, puis nettoyez soigneusement la zone.
3. Vérifier l’ajustement
   Insérez la baie à blanc : il doit rester environ 1,5 mm de jeu tout autour. Aidez-vous d’une ventouse pour vous faciliter la manipulation de la baie.
4. Préparer les surfaces
   Appliquez le Sika Aktivator 205 (250ml ou 1L) sur la tôle et le cadre pour garantir l’adhérence.
5. Appliquer le mastic d’étanchéité Sikaflex 555 : collage structurel avec étanchéité renforcée.
6. Positionner la baie
   Placez la baie, partie ouvrante vers le bas. Appuyez régulièrement pour un bon contact.
7. Visser depuis l’intérieur
   Répartissez les vis pour une pression uniforme et une étanchéité efficace.
8. Laisser sécher 48 h
   À température ambiante, à l’abri de l’humidité.

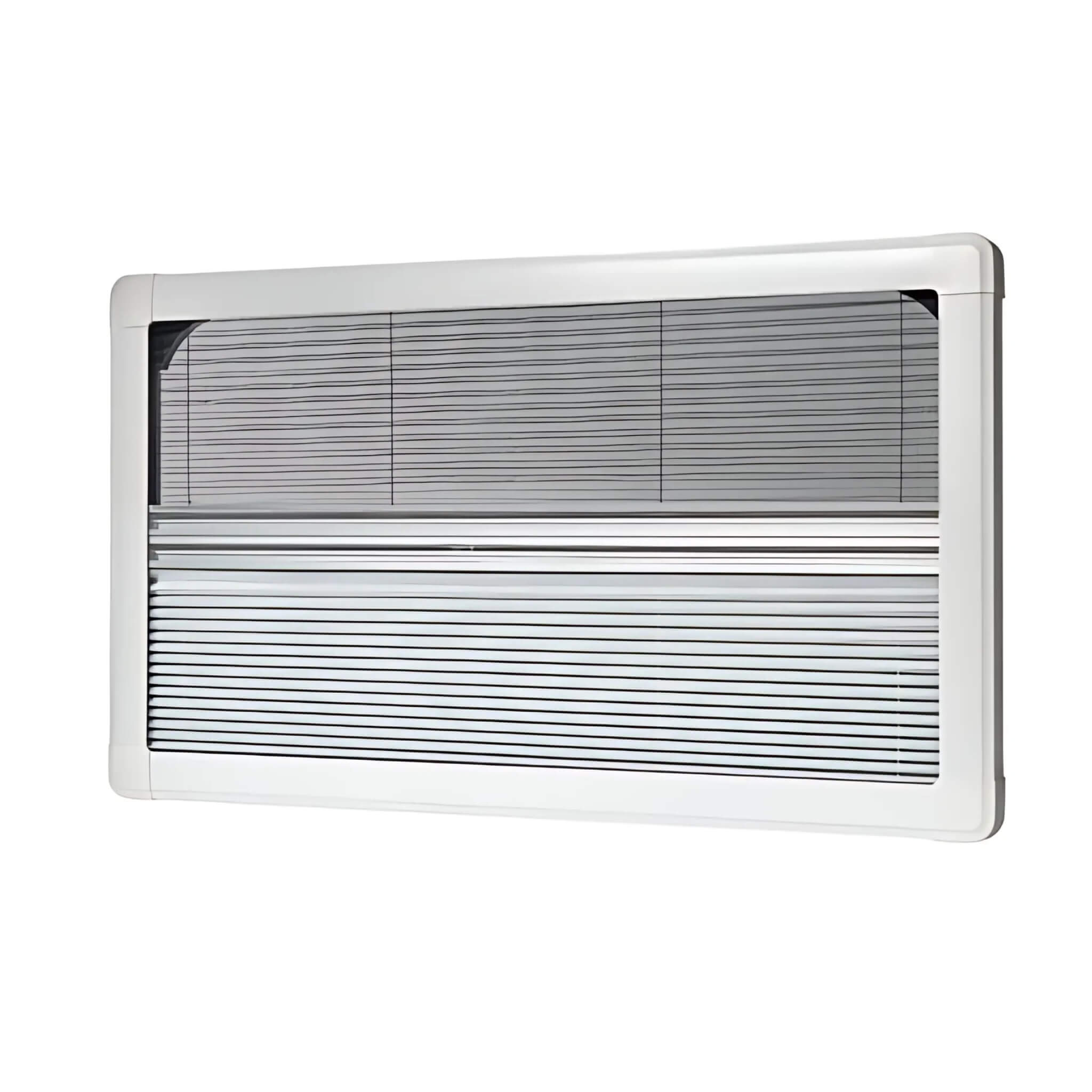

9. Installer le cadre intérieur
   Une fois le collage sec, posez le cadre avec store et moustiquaire.

Caractéristiques techniques de la baie projetable C-Swing 50 x 30 cm

• Dimensions hors tout : 530 x 330 x 39 mm
• Dimensions d’installation :500 x 300 mm
• Angle d’ouverture : 70°
• Épaisseur de paroi : 25 – 30 mm
• Store occultant
• Moustiquaire
• Double vitrage : acrylique teinté
• Cadre en aluminium
• Coloris cadre : noir
• Marquage : CE 43R
• Poids : 3,8 kg
• Visserie fournie

PDF Notice d’Installation de la baie projetable C-Swing

Tableau comparatif de la gamme C-Swing

Référence	Taille de la baie C-Swing (mm)
751008	500 x 300
751009	600 x 450
751010	700 x 400
751011	800 x 450
751012	900 x 500
751013	1000 x 500

Visuels non contractuels
