Baie projetable C-Swing 800 x 450

Description

Chez Vancore, nous avons à cœur de proposer des équipements adaptés à tous les types de fourgons, quel que soit votre projet. La baie projetable C-Swing 800 x 450 mm est conçue pour les parois droites, alliant fonctionnalité, design sobre et conformité aux normes VASP.

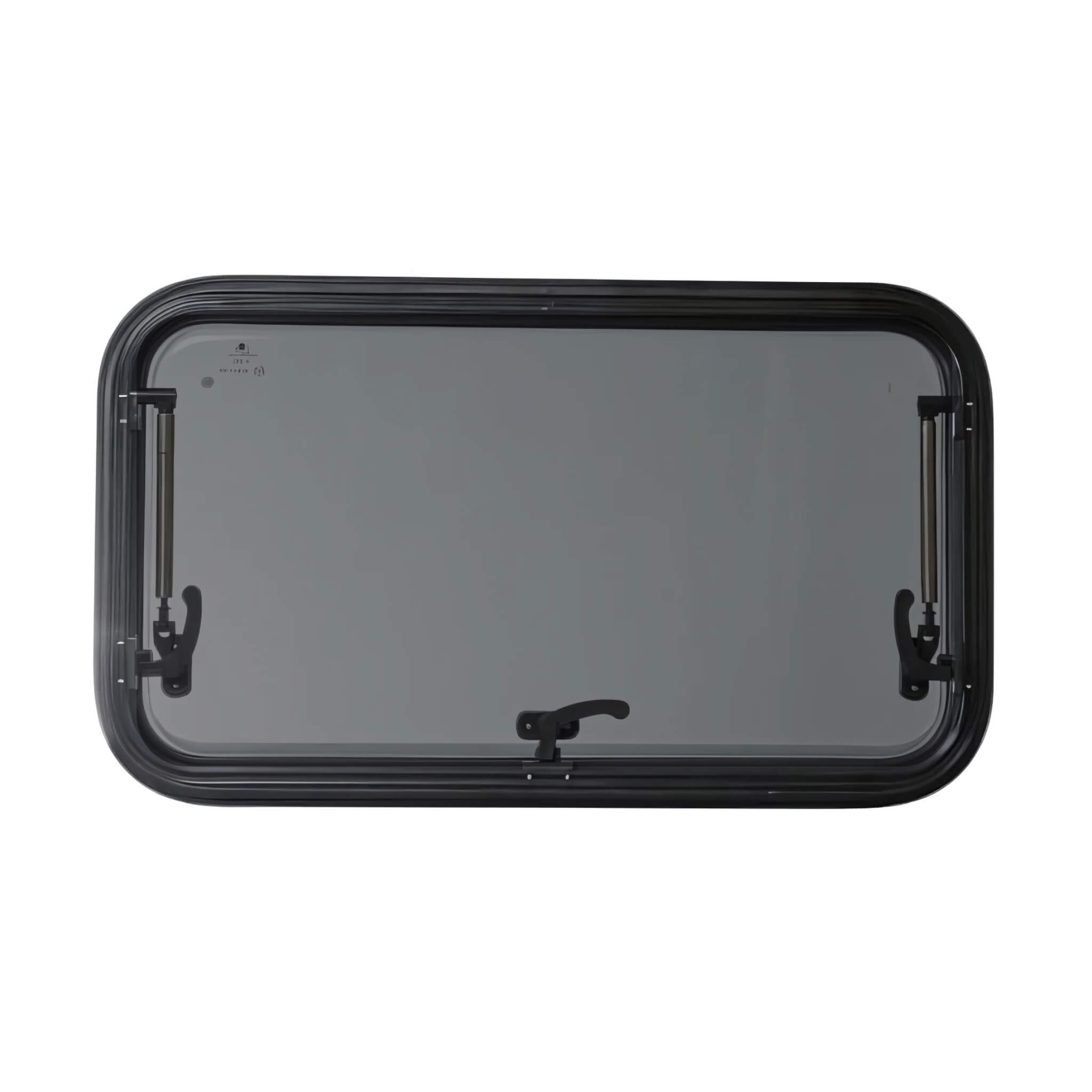

Baie C-Swing 800 x 450 mm compatible avec les parois droites de van aménagé

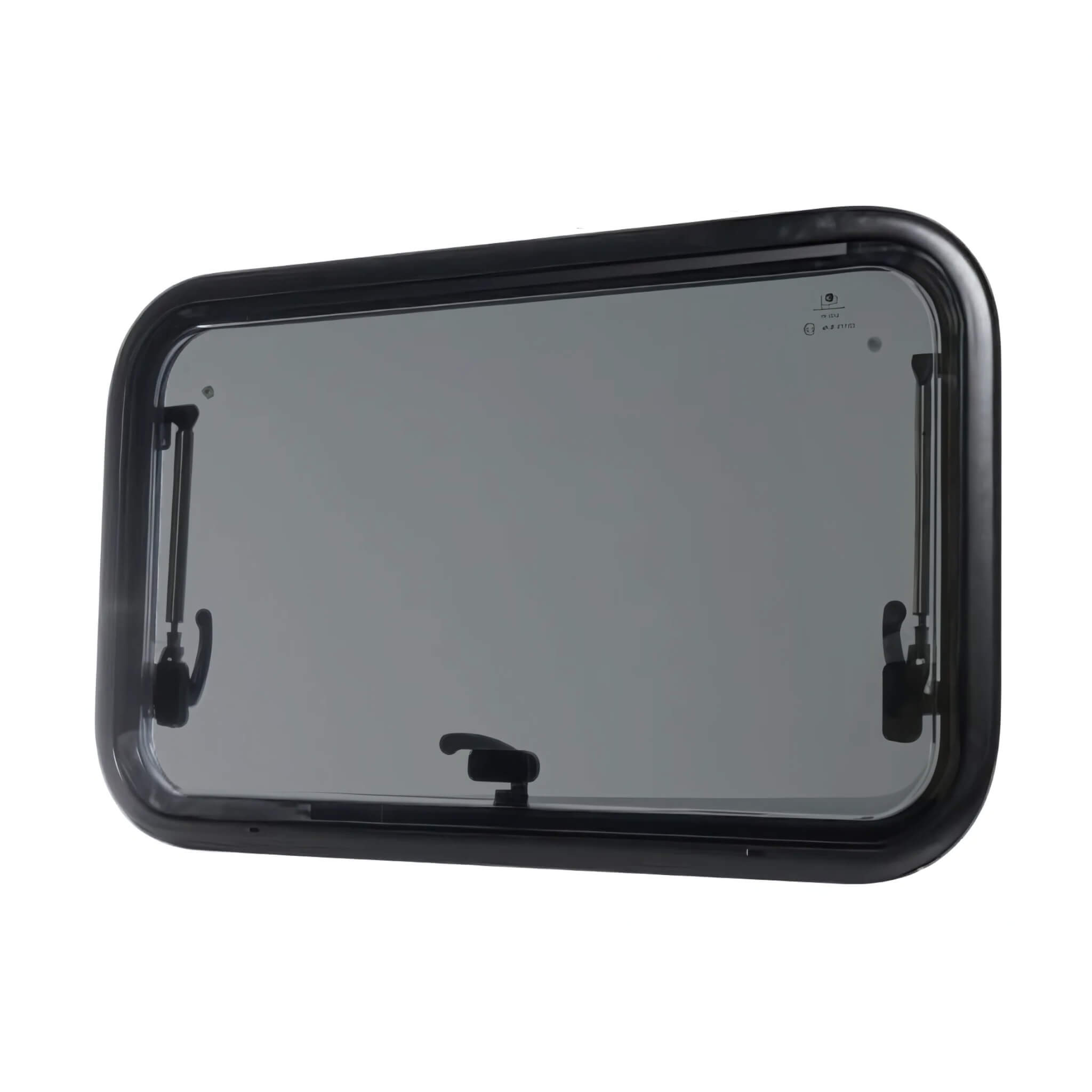

Baie latérale C-Swing 80 x 45 cm certifiée CE 43R pour l’homologation VASP

Cette fenêtre projetable de fabrication européenne bénéficie du marquage CE 43R. Vous pouvez donc l’intégrer en toute sérénité dans un aménagement destiné à une homologation VASP.

Système d’ouverture à vérins avec angle de 70° de la fenêtre à projection Conversion Van C-Swing 800 x 450

Montée sur deux compas à vérin, la baie peut s’ouvrir jusqu’à 70°, vous permettant de faire circuler l’air efficacement l’espace de vie, même lorsque la météo est incertaine.

Isolation thermique et acoustique assurée par le double vitrage teinté

Le vitrage double en acrylique teinté joue à la fois un rôle d’isolant et de filtre visuel. Il limite les variations de température, atténue les bruits extérieurs et protège des regards indiscrets, tout en laissant entrer une lumière douce.

Finition élégante avec le cadre aluminium noir et design slim de la fenêtre projetable C-Swing 80 x 45 cm

Le cadre en aluminium noir, à l’esthétique arrondie et discrète, assure une belle finition, que ce soit à l’intérieur ou à l’extérieur du véhicule. Il se fond facilement dans la carrosserie de votre van.

Verrouillage renforcé par 3 loquets pour plus de tranquillité de la C-Swing 800 x 450

Avec ses trois loquets de fermeture, la baie reste bien sécurisée pendant les trajets comme à l’arrêt, vous garantissant une vraie tranquillité d’esprit.

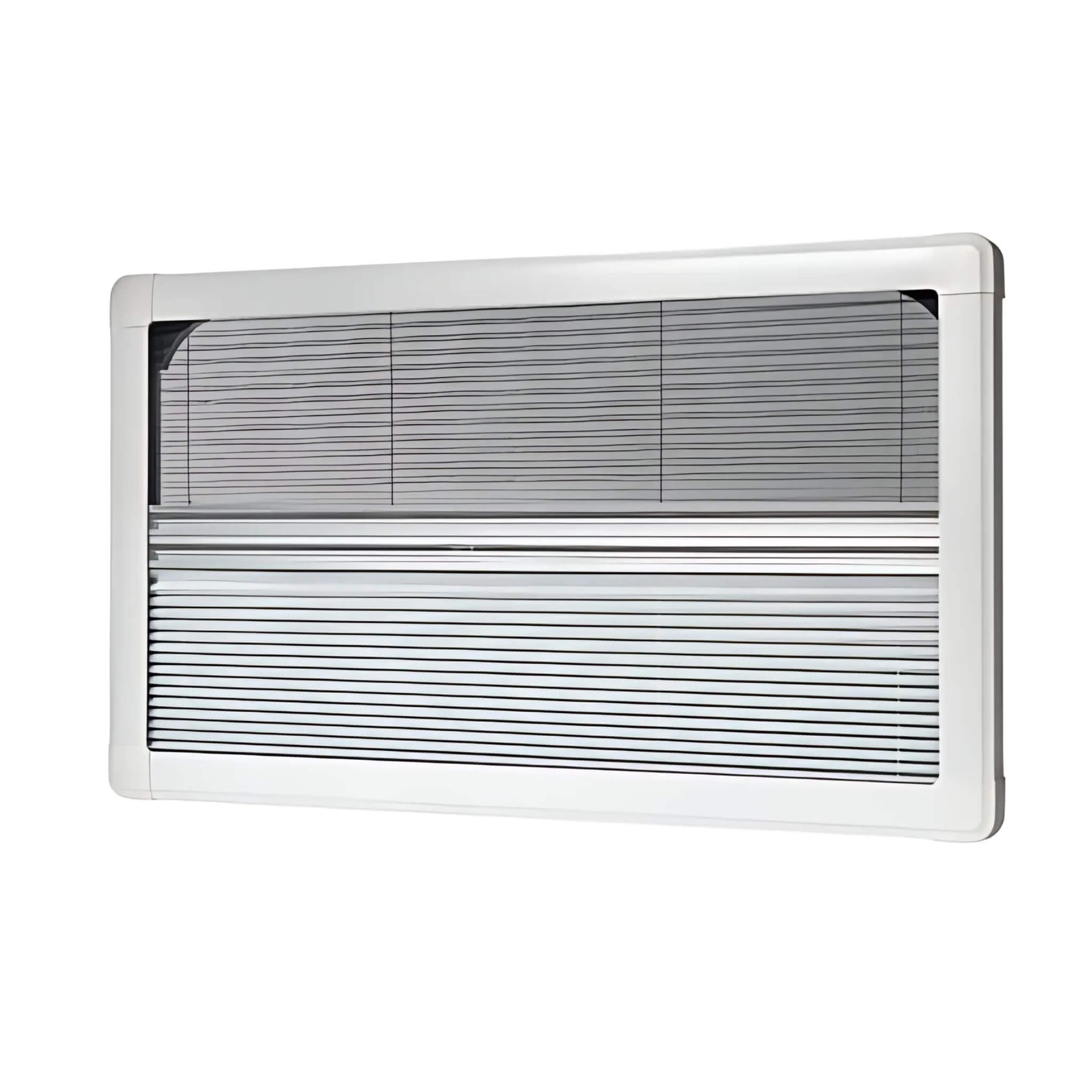

Store et moustiquaire intégrés à la baie projetable Conversion Van C-Swing 800 x 450 mm

La baie est livrée avec un cadre intérieur intégrant un store occultant pour vous protéger de la lumière, et une moustiquaire pour empêcher l’entrée des insectes sans bloquer l’air frais.

Poser la baie C-Swing 800 x 450 mm dans votre fourgon

Cette baie convient aux parois droites de 25 à 30 mm d’épaisseur. En cas de paroi plus fine, vous pouvez compenser avec un cadre en bois (tasseaux) pour ajuster l’épaisseur. L’installation est simple, même pour un premier aménagement.

Étapes de pose :

1. Tracer l’ouverture
   Repérez et tracez l’emplacement à découper sur la carrosserie (800 x 450 mm).
2. Découper la tôle
   À l’aide d’une scie sauteuse, découpez proprement, ébarbez les bords puis nettoyez soigneusement la surface.
3. Vérifier l’ajustement
   Positionnez la baie à blanc. Il doit rester un jeu de 1,5 mm tout autour. Utilisez une ventouse pour faciliter la manipulation.
4. Préparer les supports
   Nettoyez la tôle et le cadre avec le Sika Aktivator 205 (250ml ou 1L)  pour optimiser l’adhérence.
5. Appliquer le mastic Sikaflex 555
   Posez un cordon de mastic Sikaflex 555 pour garantir une étanchéité durable et un maintien solide.
6. Positionner la baie
   Placez la fenêtre en orientant l’ouverture vers le bas, puis appuyez régulièrement sur l’ensemble.
7. Visser le cadre intérieur
   Depuis l’intérieur, répartissez les vis uniformément pour obtenir une pression constante et un bon collage
8. Laisser sécher 48 h
   Le mastic doit sécher à température ambiante, à l’abri de l’humidité pendant 48 heures.
9. Fixer le cadre avec store et moustiquaire
   Une fois le collage sec, vissez le cadre intérieur déjà équipé.

Spécifications techniques de la baie C-Swing 800 x 450 mm

• Dimensions hors-tout : 830 x 480 x 39 mm
• Dimensions de découpe : 800 x 450 mm
• Angle d’ouverture : 70°
• Épaisseur de paroi compatible : 25 à 30 mm
• Store occultant intégré
• Moustiquaire fournie
• Vitrage double en acrylique teinté
• Cadre aluminium noir
• Marquage CE 43R
• Poids : 6,9 kg
• Visserie incluse

PDF Notice d’Installation de la baie projetable C-Swing

Tableau comparatif de la gamme C-Swing

Référence	Taille de la baie C-Swing (mm)
751008	500 x 300
751009	600 x 450
751010	700 x 400
751011	800 x 450
751012	900 x 500
751013	1000 x 500

Visuels non contractuels
