Baie projetable C-Swing 700 x 400

Description

Chez Vancore, on met un point d’honneur à proposer des baies aux dimensions variées pour s’adapter à tous les projets d’aménagement. Le modèle C-Swing 700 x 400 mm a été conçu pour s’intégrer sur les parois droites de vans ou fourgons. Ce format compact assure à la fois ventilation, sécurité et conformité aux normes VASP.

Compatibilité de la baie C-Swing 700 x 400 mm avec les parois droites de van ou fourgon

Fenêtre latérale de 70 x 40 cm conforme aux exigences VASP

Certifiée CE 43R, cette baie projetable est fabriquée en Europe et répond aux exigences nécessaires pour une homologation VASP. Elle peut donc être intégrée sans difficulté à un projet d’aménagement visant à rendre votre van conforme à la réglementation.

Ouverture à 70° baie C-Swing 700×400 Conversion Van pour une aération efficace du fourgon

Grâce à ses deux vérins résistants, la baie C-Swing s’ouvre jusqu’à 70°, offrant une bonne circulation de l’air à bord. Ce système permet d’aérer facilement l’habitacle, même lorsque les températures grimpent ou que l’humidité s’installe.

Double vitrage teinté de la fenêtre à projection C-Swing 70 x 40 : pour plus d’isolation thermique et acoustique

Le vitrage double en acrylique légèrement teinté limite les échanges thermiques et réduit les nuisances sonores extérieures. Il protège aussi l’intimité tout en laissant passer suffisamment de lumière naturelle pour éclairer l’intérieur sans le surchauffer.

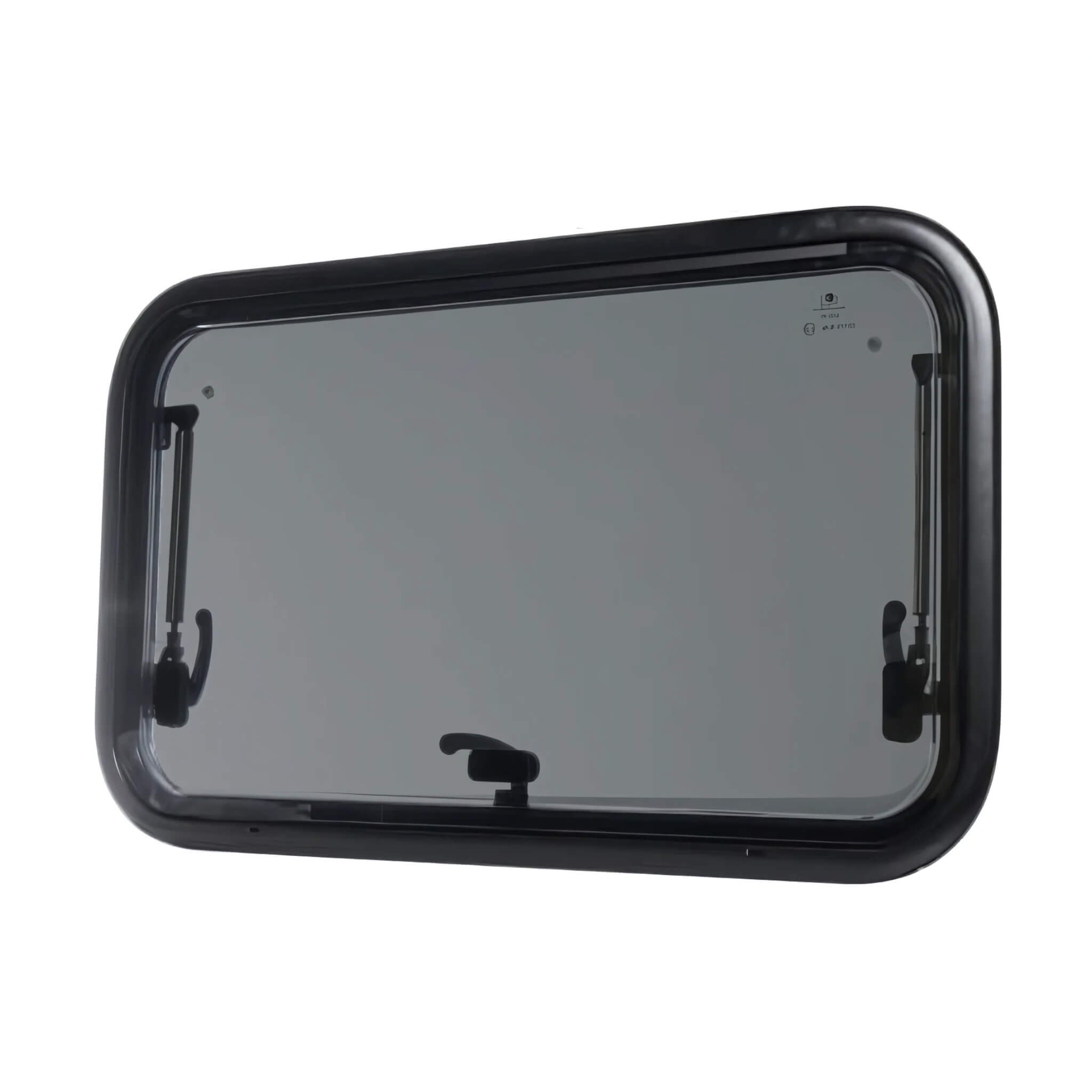

Cadre aluminium fin de la C-Swing 700 x 400 mm pour une intégration visuelle soignée

Son cadre noir en aluminium aux bords arrondis donne à cette baie un aspect discret et élégant. Elle s’intègre harmonieusement à la carrosserie de votre véhicule, aussi bien à l’intérieur qu’à l’extérieur.

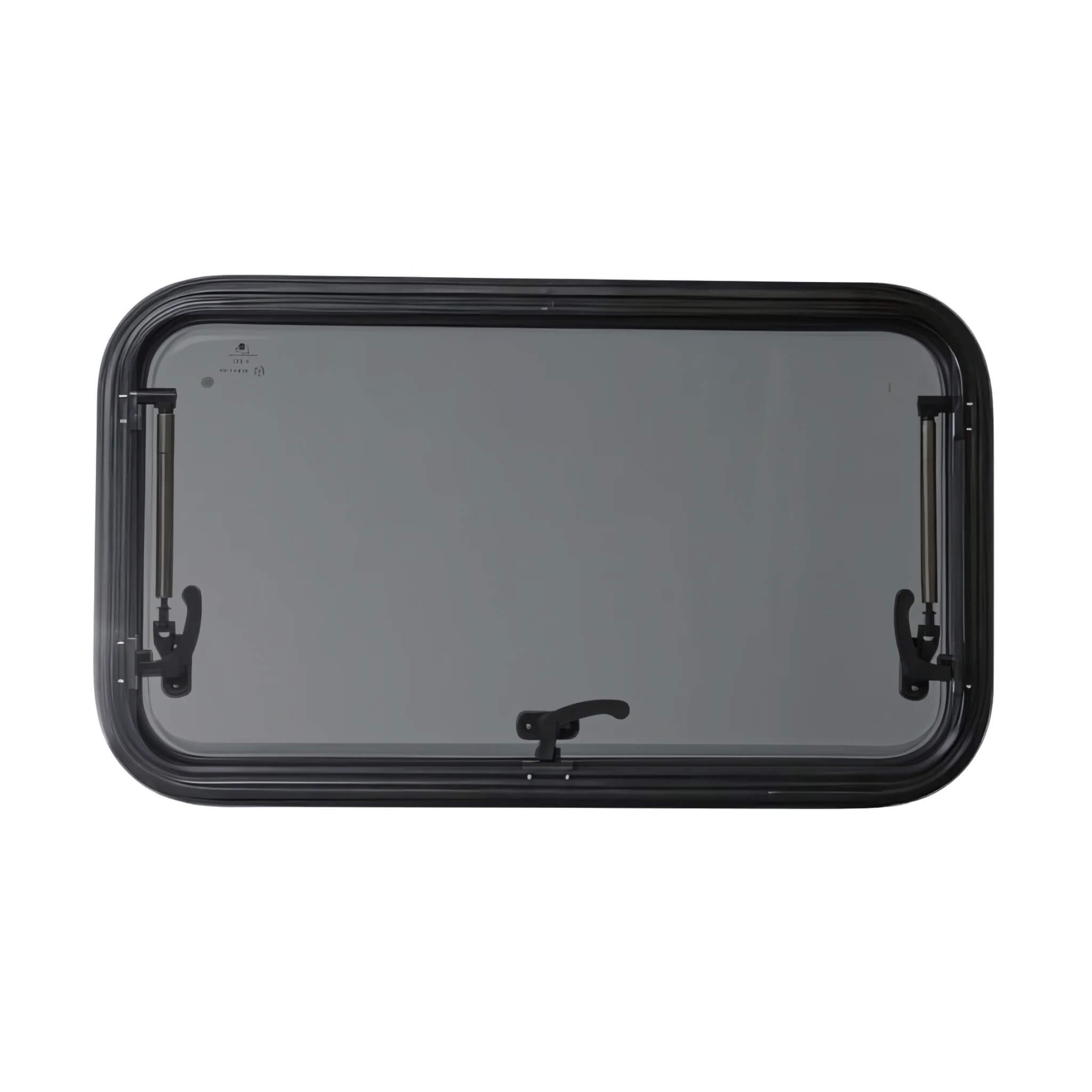

Système de fermeture sécurisé à trois loquets de la fenêtre projetable C-Swing 70 x 40

La baie est équipée de trois points de verrouillage pour maintenir la fenêtre fermée lors des déplacements ou des stationnements prolongés. Ce dispositif renforce la sécurité tout en assurant une fermeture stable.

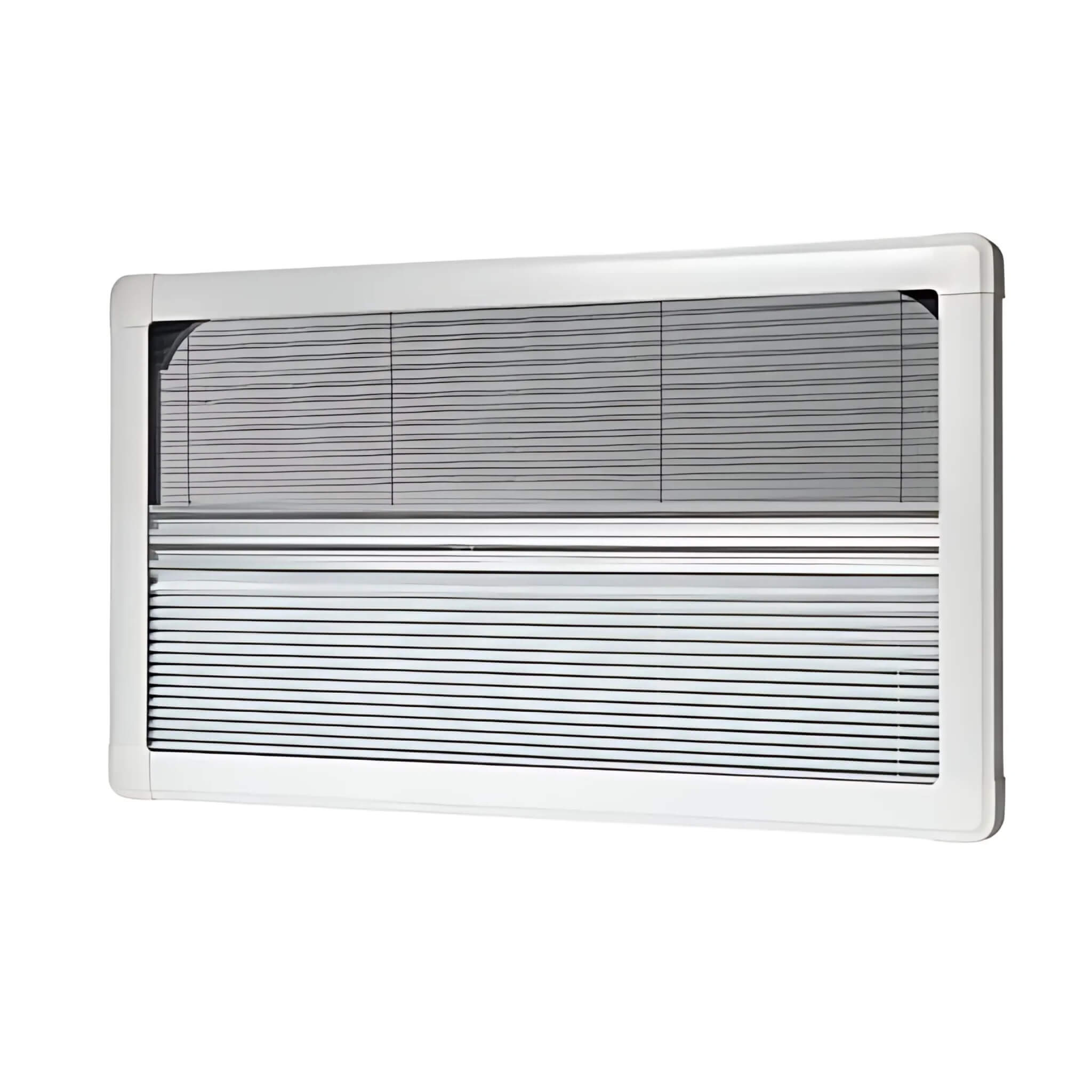

Moustiquaire et store occultant intégrés au cadre intérieur de la C-Swing baie latérale 70 x 40 cm

Le cadre intérieur inclus combine deux éléments pratiques : une moustiquaire pour empêcher l’entrée des insectes tout en laissant l’air circuler, et un store occultant pour bloquer la lumière quand vous souhaitez plus d’intimité ou faire la sieste en journée.

Montage de la baie C-Swing 700 x 400 mm sur paroi droite

Elle est compatible avec des parois dont l’épaisseur est comprise entre 25 et 30 mm. Pour des parois plus fines, l’ajout d’un cadre en tasseaux permet d’ajuster facilement.

Étapes d’installation :

1. Tracer l’ouverture
   Marquez l’emplacement exact sur la tôle selon les dimensions de découpe requises : 700 x 400 mm.
2. Découper la tôle
   Utilisez une scie sauteuse adaptée au métal, limez les bords puis nettoyez soigneusement la zone.
3. Tester l’ajustement
   Insérez la baie à blanc : un jeu d’environ 1,5 mm doit être visible tout autour. Une ventouse facilite cette manipulation.
4. Préparer les surfaces
   Appliquez le Sika Aktivator 205 (disponible en 250ml ou 1l) sur le pourtour de la découpe ainsi que sur le cadre de la baie pour favoriser l’adhérence.
5. Collage avec mastic d’étanchéité
   Déposez le Sikaflex 555 tout autour pour assurer un collage structurel fiable et étanche.
6. Positionner la baie
   Placez la partie ouvrante orientée vers le bas, puis appuyez régulièrement pour assurer un bon contact avec la tôle.
7. Visser depuis l’intérieur
   Répartissez les vis uniformément pour obtenir une pression équilibrée et garantir l’étanchéité.
8. Temps de séchage
   Laissez sécher 48 heures à température ambiante, sans humidité.
9. Installer le cadre intérieur
   Une fois la baie bien fixée, vous pouvez poser le cadre avec sa moustiquaire et son store occultant.

Caractéristiques techniques de la baie projetable C-Swing 70 x 40 cm

• Dimensions hors tout : 730 x 430 x 39 mm
• Dimensions de découpe : 700 x 400 mm
• Angle d’ouverture : jusqu’à 70°
• Épaisseur de paroi compatible : 25 à 30 mm
• Type de vitrage : double vitrage acrylique teinté
• Cadre : aluminium, coloris noir
• Éléments intégrés : moustiquaire + store occultant
• Marquage : CE 43R
• Poids : 5,8 kg
• Visserie : incluse

PDF Notice d’Installation de la baie projetable C-Swing

Tableau comparatif de la gamme C-Swing

Référence	Taille de la baie C-Swing (mm)
751008	500 x 300
751009	600 x 450
751010	700 x 400
751011	800 x 450
751012	900 x 500
751013	1000 x 500

Visuels non contractuels
