Comment faire le schéma électrique de son van aménagé ?

Temps de lecture : 9 minutes

Faire son propre schéma électrique peut faire un peu peur au début, un peu comme regarder un plan de métro parisien (sans aucun jugement, mais chez nous à Toulouse, il est quand même bien plus simple). Promis, avec quelques repères et une bonne méthode, vous allez y arriver. Alors, voici un guide étape par étape pour créer un schéma électrique fiable et fonctionnel pour votre futur chez-vous sur roues.

Alors, si vous êtes prêt à transformer ce casse-tête en plan clair et logique, on commence juste en dessous.

Table des matières

Partie 1 – Guide pour dessiner son circuit électrique

Connaître les 3 grands composants d’un circuit électrique en van

Avant de sortir votre plus beau stylo ou d’ouvrir votre logiciel préféré, il est essentiel de comprendre la structure de base d’un circuit électrique de van. On peut résumer le tout en trois grandes familles de composants (promis, pas de quiz à la fin) :

• Les consommateurs : ce sont tous les appareils qui utilisent de l’électricité au quotidien. Glacière, pompe à eau, éclairage LED, prises USB, ordinateurs portables… Tout ce qui consomme de l’énergie dans votre aménagement. Les équipements du véhicule d’origine (phares, autoradio, etc.) ne sont pas pris en compte ici.
• Le stockage d’énergie : en général, il s’agit d’une batterie auxiliaire. Elle stocke l’énergie pour que vos appareils restent alimentés, que vous rouliez pour aller dans les Cévennes ou que vous soyez garé chez Mamie.
• Les moyens de recharge : pour alimenter cette batterie, vous aurez besoin de sources d’énergie. Cela peut être un ou plusieurs panneaux solaires, un chargeur DCDC relié à l’alternateur du véhicule, voire un chargeur secteur pour profiter du 230 V en camping.

Maintenant que vous connaissez les bases, il est temps de passer à l’étape la plus personnalisée de votre circuit.

Définir ses besoins électriques en van & fourgon aménagé

C’est l’étape que vous ne pouvez pas zapper (même si vous êtes pressé de visser vos panneaux solaires). Connaître vos besoins électriques, c’est la base pour dimensionner votre circuit de manière efficace, durable et surtout sans panne.

Cela consiste à lister tous les appareils que vous souhaitez utiliser, leur puissance en watts W ou consommation en watts heure Wh, et le temps d’utilisation moyen par jour. Oui, même la prise USB oubliée dans un coin mérite sa place dans le calcul. Cette étape vous permet de connaître votre consommation journalière en Wh.

Chez Vancore, on ne vous laisse pas tomber, alors bien sûr qu’on a rédigé un article spécialement dédié à ce sujet pour vous accompagner pas à pas :

Et une fois que vous saurez ce que vous consommez, vous pourrez enfin passer à l’action.

Méthodologie pour construire son propre schéma électrique de van

Vous pouvez choisir de dessiner votre schéma à la main ou sur ordinateur (par exemple draw.io , Canva, etc). Peu importe l’outil : l’essentiel, c’est que ce soit lisible, logique et complet.

Voici notre méthode:

1. Représentez tous vos consommateurs, y compris les prises 12V et USB.
2. Ajoutez un fusible adapté à chaque appareil, en fonction de son intensité.
3. Reliez chaque appareil à une protection (disjoncteur, interrupteur, etc.).
4. Dessinez la batterie auxiliaire ainsi que tous vos moyens de recharge.
5. Connectez tous les éléments ensemble, selon le bon ordre.
6. Indiquez sur chaque câble sa longueur et l’intensité maximale qui le traverse.
7. Référez-vous à un tableau de section de câble pour déterminer les diamètres adaptés à chaque ligne.
8. Choisissez alors les cosses adaptés aux sections ET aux vis des appareils / batteries lorsque c’est nécessaire

Petite astuce : Faites une V1 très grossière sans aucun détail puis refaite le schéma plusieurs fois en ajoutant le niveau de détails supplémentaires à chaque fois.

Cela vous simplifiera grandement la vie lors de la construction de votre circuit électrique. Mais avant de vous lancer tête baissée dans les dessins, il existe quelques outils bien pratiques

Quels logiciels utiliser pour créer un schéma électrique de van ou fourgon ?

Vous n’avez pas besoin d’être ingénieur ou designer pour faire un bon schéma. L’important, c’est que ce soit clair pour vous (et éventuellement pour votre futur vous qui oubliera comment tout est câblé).

Voici quelques outils simples pour vous aider :

• Draw.io (diagrams.net) : gratuit, en ligne, simple, efficace. C’est un peu le couteau suisse du schéma.
• Figma : plus graphique, si vous aimez que ce soit joli en plus d’être fonctionnel.
• Paint ou PowerPoint : oui, oui, ils font le job. Surtout si vous appréciez bricoler avec des formes et des flèches.
• Google Slides : pratique pour tout stocker en ligne et bosser à plusieurs (ou partager à un pote électricien pour avis).
• Canva : gratuit et très polyvalent

Partie 2 – Exemples de schémas électriques van aménagé

Maintenant que vous avez compris les bases du circuit électrique, on vous propose ici plusieurs types de schéma : du plus simple au plus complet, à adapter selon votre profil et vos besoins.

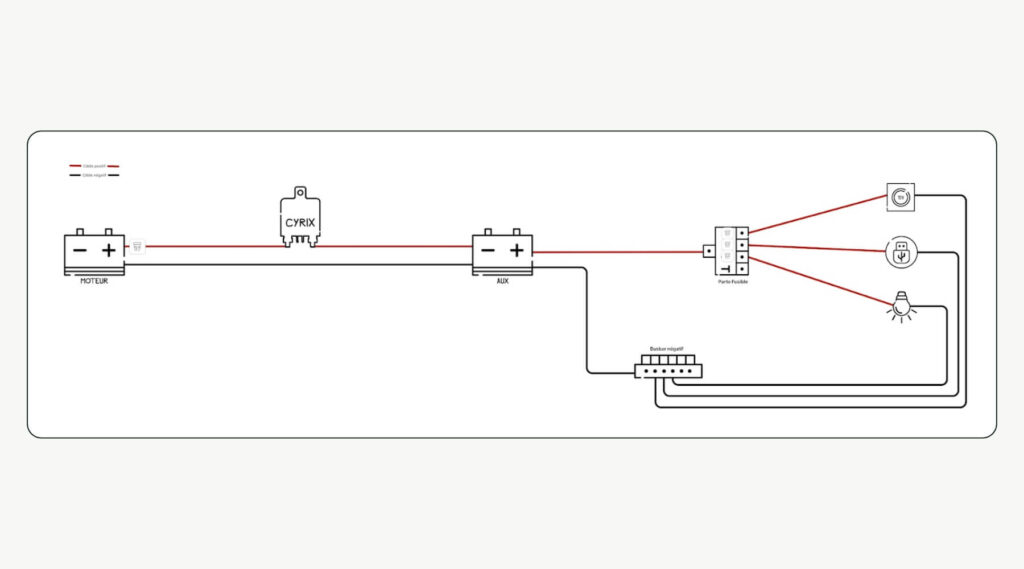

Schéma pour un circuit électrique 12V

Ce scénario, c’est celui de Mathilde et Lucas qui partent en van les week-ends pour s’évader de leur routine citadine. Leur installation est simple, mais correspond à leurs besoins :

• Quelques lampes LED pour s’éclairer le soir venu,
• Une glacière à compression pour garder leurs aliments sans aller aux courses durant leur week-end
• Une pompe à eau pour une vaisselle rapide.

Ils ont opté pour une installation 12V uniquement avec une batterie auxiliaire et des fusibles pour protéger chaque appareil. C’est le schéma fait pour ceux qui ont un aménagement minimaliste, peu couteux et facile à installer.

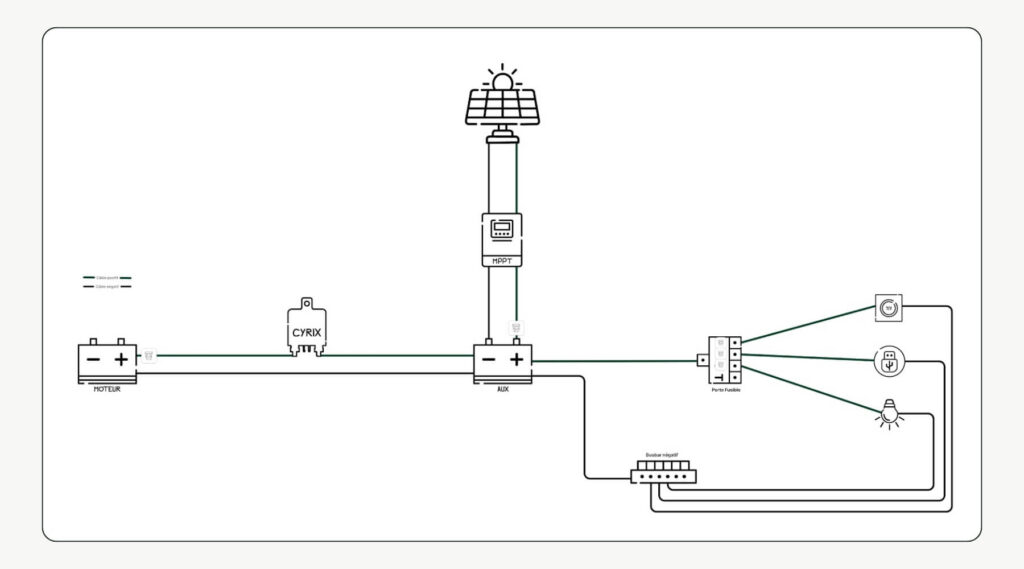

Circuit électrique de van avec panneau solaire

Cette fois-ci, c’est le cas d’Etienne, photographe amateur. Il aime partir plusieurs jours en pleine nature (loin du monde pour profiter des paysages). Il ne roule pas tous les jours. Il souhaite donc pouvoir alimenter sa batterie d’une autre manière. La solution pour Etienne, c’est le soleil évidemment

• Il choisit d’installer un panneau solaire sur le toit de son van, couplé à un régulateur MPPT
• Sa batterie se recharge même à l’arrêt. Il peut ainsi bosser sur ses photos, recharger ses batteries, éclairer son van tout en restant plusieurs jours sur le même spot.

Etienne a pris soin d’ajouter un fusible entre le MPPT et la batterie auxiliaire.

Exemples de plan électrique 12V et 230V

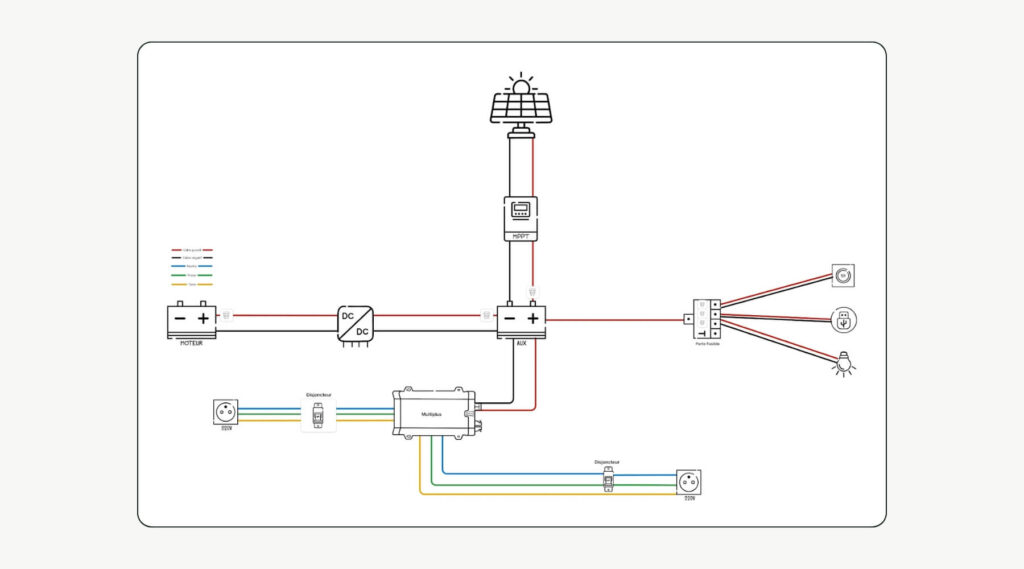

Schéma électrique 12V avec chargeur 230V vers 12V

C’est le cas de Victoire, Gabin et Jules qui voyagent en van pendant leurs vacances d’été. Et vu qu’ils sont des adeptes des campings pour l’ambiance qu’ils y trouvent, ils ont choisi de pouvoir se brancher au secteur 230V via leur chargeur 230V vers 12V. Ainsi, pendant qu’ils profitent des activités, leur batterie auxiliaire se recharge tranquillement et bénéficient alors d’une autonomie illimité (ou presque).

Ce type de montage convient si vous alternez entre nuits en pleine nature et haltes en camping ou aires équipées.

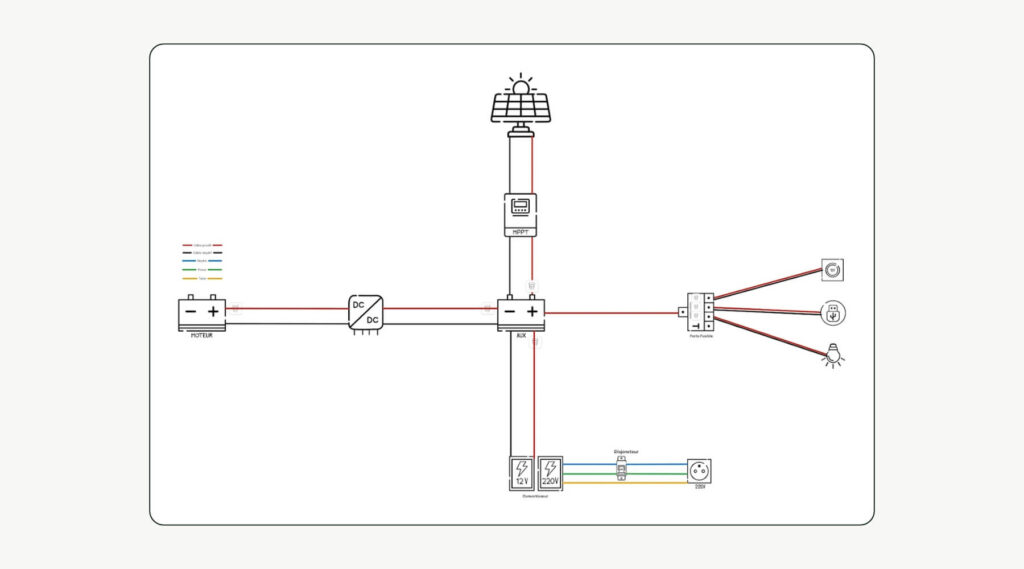

Schéma électrique avec un convertisseur 12V vers 230V

Bienvenue dans le quotidien de Léa qui vit à l’année dans son fourgon. Elle travaille à distance en tant que community manager freelance. Son bureau et sa maison, c’est son van. Sa majorité de son matériel fonctionne uniquement en 230V : son écran 27” branché à son ordinateuret sa machine à café, particulièrement précieux pour elle. Elle a donc besoin d’une tension comme à la maison.

Elle a donc investi dans un convertisseur pur sinus 12V vers 230V. Grâce à cela, elle peut recharger l’ensemble de ses équipements et monter les vidéos pour ses clients.

Ce type de montage est fait pour les digital nomades ou celles et ceux qui ont besoin d’un courant stable et fiable pour travailler tout en restant visible sur Insta, même à 1 500 mètres d’altitude.

Schéma électrique avec un chargeur DCDC

Clémence et Emma parcourent l’Europe en van pendant un an. Ils ont vite réalisé que compter uniquement sur le soleil, ce n’était pas toujours suffisant (surtout en Suède). Alors, ils ont choisi d’installer un chargeur DCDC entre leur batterie moteur et leur batterie auxiliaire. Leur système s’active automatiquement dès qu’ils prennent la route. Cela a pour finalité de faire en sorte que chaque trajet devienne une session de recharge.

Ce montage est une petite merveille pour les voyageurs réguliers, ceux qui bougent presque tous les jours et qui souhaitent une alternative à la recharge solaire.

Conclusion

Vous l’avez vu, dessiner le schéma électrique de votre van n’a rien d’insurmontable. Il vous suffit de bien comprendre les trois grandes familles de composants, de définir précisément vos besoins en énergie, puis de suivre une méthode simple et logique pour tout organiser.

Qu’importe que vous soyez team installation minimaliste en 12V, team avec panneau solaire ou encore team installation plus complexe, chaque scénario a son schéma. Et c’est justement ça la force d’un bon plan électrique : il vous ressemble à 100%.

Une fois que votre schéma électrique pour votre van aménagé est prêt, pensez à le faire relire par un professionnel pour valider votre montage si vous n’êtes pas certains de vous. Et comme chez Vancore, on pense que tout le monde peut aménager son van, notre service technique est là pour vous : alors, nous aussi, on peut jeter un coup d’œil à votre schéma pour vous le vérifier.
