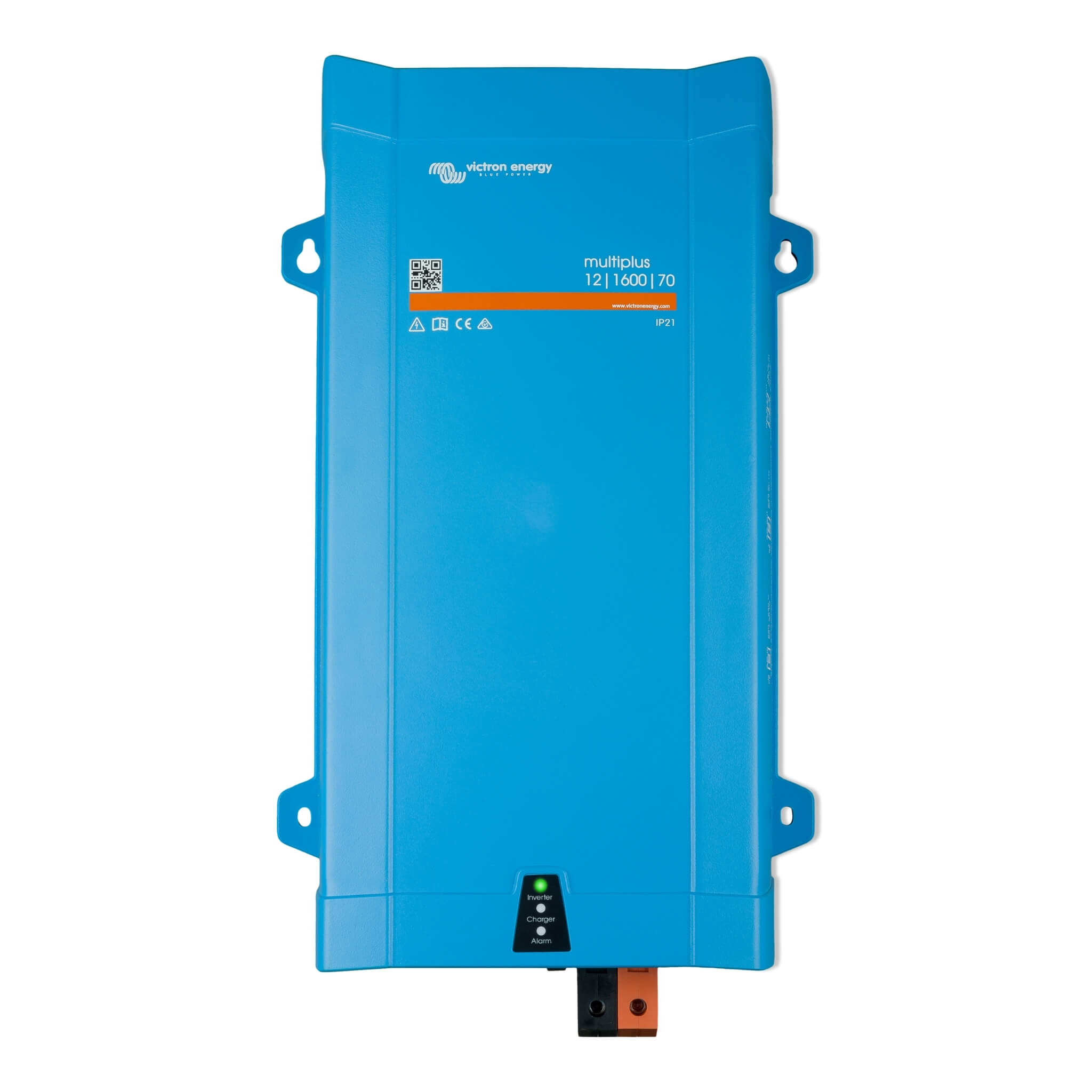

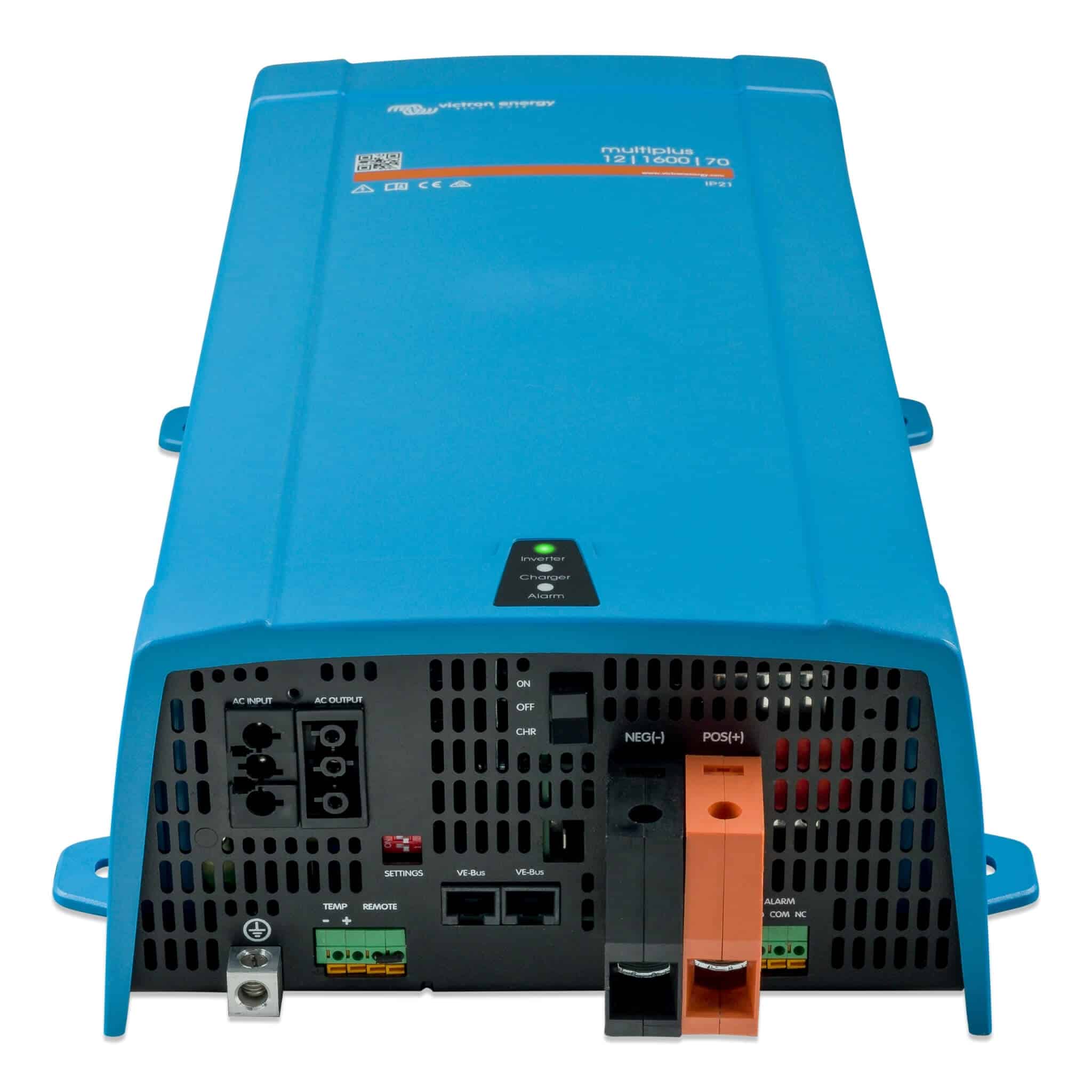

Convertisseur chargeur Multiplus 12/1600/70 Victron Energy

Description

Si vous recherchez un dispositif tout-en-un pour superviser efficacement l’électricité en 12V et 230V au sein de votre véhicule de loisir ou fourgon aménagé, le Convertisseur chargeur Multiplus 12/1600/70 Victron Energy représente la solution idéale. Cet équipement multifonction convertit le courant continu 12V en alternatif 230V tout en rechargeant vos batteries à partir d’une prise secteur externe.

Système intégré : convertisseur 230Vet chargeur 12V pour le Multiplus 12/1600/70 Victron Energy

Opération en mode convertisseur pour le Multiplus 12V/230V – 1600VA/70

Cet appareil transforme l’énergie 12V issue de votre batterie en 230V afin de faire fonctionner vos équipements à bord du van aménagé.

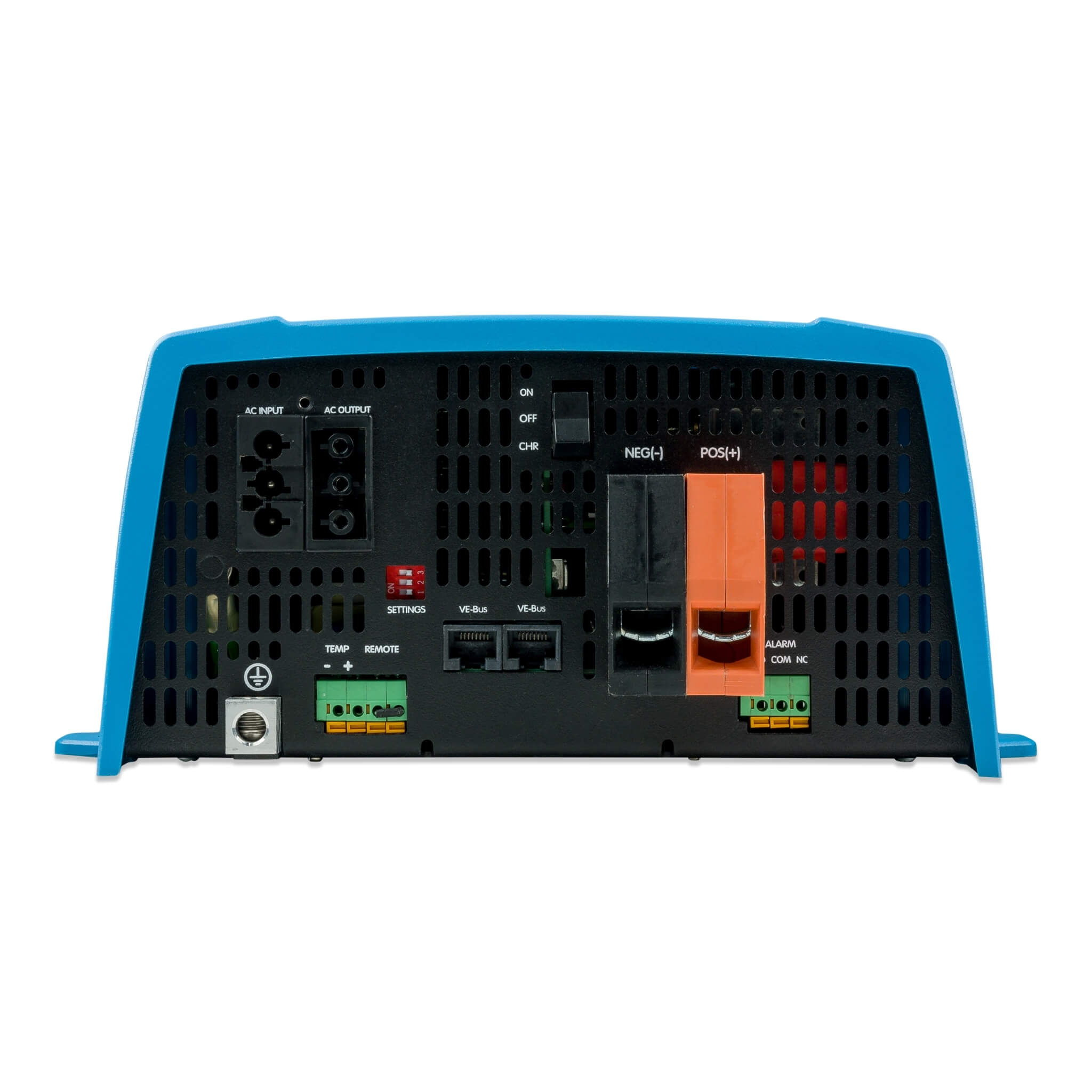

Le Convertisseur chargeur Multiplus 12/1600/70 assure une utilisation intuitive grâce à ses trois réglages manuels :

off : pour une mise hors tension complète sans aucune dépense d’énergie
on : activation du mode convertisseur, prêt à fournir du 230V à vos appareils
chr : activation du mode chargeur

Il est aussi possible de commander cet équipement à distance, en utilisant un interrupteur à trois positions ou en intégrant un tableau de commande Multi Control.

Le Convertisseur chargeur Multiplus 12/1600/70 Victron Energy optimise automatiquement vos sources d’alimentation pour le 230V

Idéal pour les installations autonomes en 12V, le Multiplus de Victron associe deux rôles essentiels : un chargeur de 70Ah pour recharger les batteries secondaires via une prise secteur, et un convertisseur 230V pour supporter vos appareils courants.

Dès qu’il est relié à une alimentation externe, l’appareil bascule automatiquement vers celle-ci. Sa fonction UPS assure une transition quasi immédiate (moins de 20 ms), parfaite pour préserver vos dispositifs sensibles. Par exemple, pour une batterie de 200 Ah, comptez environ 3h pour une recharge totale avec le Multiplus 12/1600/70.

Le mode “recherche” diminue la consommation énergétique jusqu’à 70 % en l’absence d’équipements connectés :

• 3W seulement en mode veille
• 10W de consommation à vide

Il se réactive toutes les deux secondes afin de vérifier la présence d’une éventuelle demande de puissance.

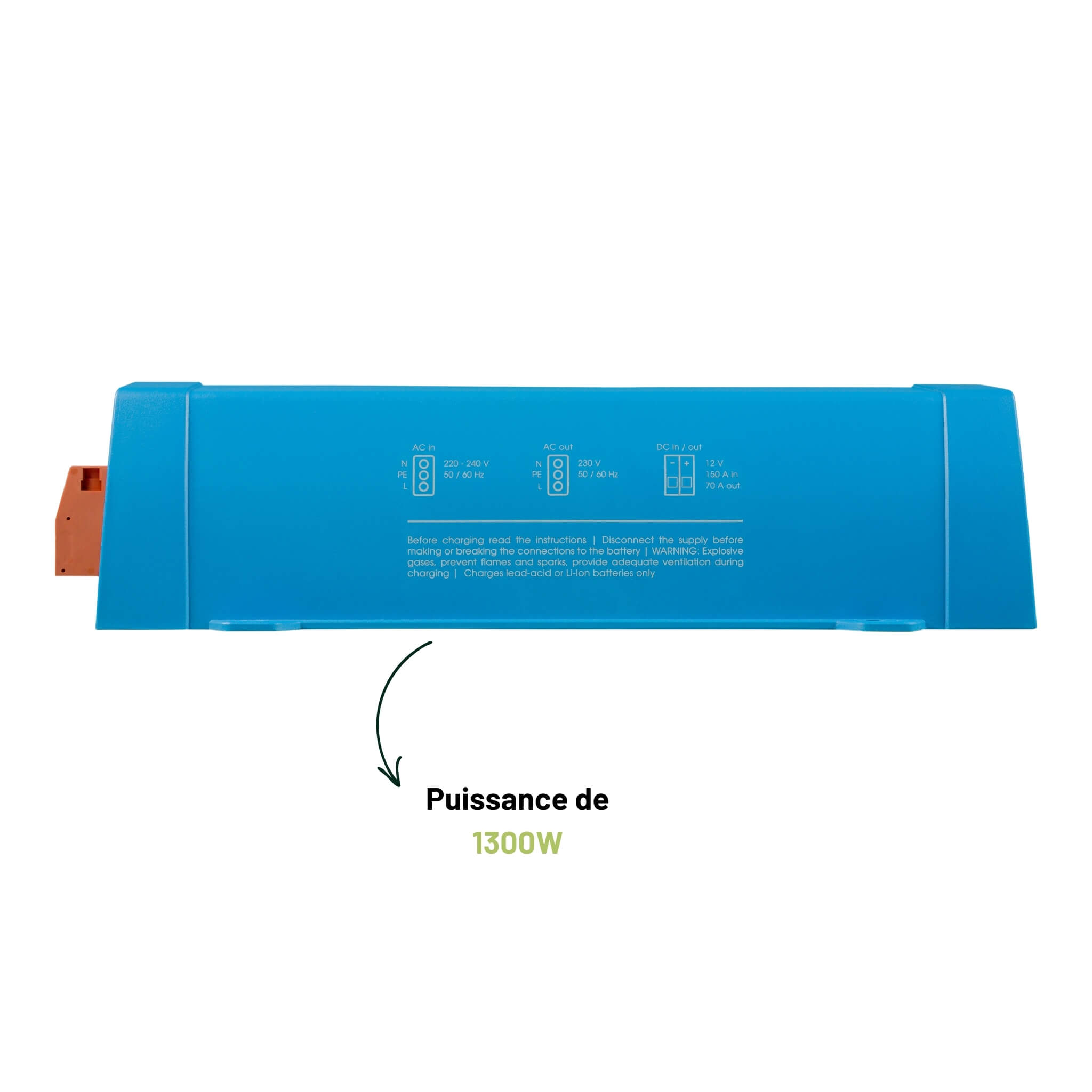

Offrant une puissance stable de 1300 W (et un pic à 2800 W), ce convertisseur supporte aisément un mixeur, un moulin à café ou un ordinateur portable puissant. Un relais de protection intégré prévient toute décharge excessive de la batterie.

PowerControl & PowerAssist : une gestion optimisée de l’énergie via le Convertisseur chargeur Multiplus 12/1600/70 Victron Energy

La technologie PowerControl permet de définir une limite de tirage électrique lors d’une connexion au réseau électrique. Le Multiplus 12/1600/70 ajuste alors astucieusement la puissance consommée pour éviter les surcharges.

PowerAssist pousse plus loin cette intelligence : lors d’un pic de demande, il prélève de l’énergie sur la batterie pour suppléer à ce que la source principale ne peut pas offrir. C’est l’idéal pour brancher un sèche-cheveux ou une bouilloire sur une prise restreinte à 6A sans risque de coupure.

Quand la consommation diminue, l’excédent d’énergie sert à recharger les batteries, augmentant ainsi votre indépendance énergétique.

Fonctionnalité de charge 70A embarquée dans le Victron Multiplus 12/1600/70

Processus de charge adaptatif en 4 étapes avec le Convertisseur chargeur Multiplus 12/1600/70 Victron Energy

Le rechargement suit une séquence en 4 phases pour prolonger la longévité de vos batteries :

• Bulk : étape de remplissage accéléré
• Absorption : régulation de la tension
• Float : soutien prolongé de la charge
• Veille : sauvegarde contre la surcharge pendant les inactivités

Grâce à un courant de 70Ah, une batterie de 200Ah retrouve sa pleine capacité en environ 3h. Une approche performante, y compris pour des stationnements prolongés.

Installation du Convertisseur chargeur Multiplus 12/1600/70 Victron Energy 1600VA – 70A – 12V

Recommandations pour le câblage du Multiplus Victron 12/1600/70

Pour une connexion sécurisée du Convertisseur chargeur Multiplus 12/1600/70 Victron Energy, voici les diamètres de câbles suggérés en fonction de la distance :

• 1 mètre: 10 mm²
• 2 mètres : 16 mm²
• 3 mètres : 25 mm²
• 4 à 5 mètres : 35 mm²

Capacité de batterie recommandée : de 200Ah à 700Ah, pour une efficacité maximale.

Configuration électrique 230 V pour le Victron MultiPlus 12/1600/70 : étapes à suivre

Pour intégrer correctement votre Victron MultiPlus dans votre fourgon ou véhicule de loisir, respectez cette séquence pratique :

1. Branchement en 12 V
   Le Victron MultiPlus se relie directement à votre batterie secondaire en 12 V. C’est elle qui fournit l’énergie au convertisseur pour générer du 230 V en autonomie.
   Connectez la borne positive (+) du MultiPlus à la borne + de la batterie auxiliaire, en passant par un fusible ou un disjoncteur adapté.
   Reliez la borne négative à la borne négative de la batterie
2. Raccordement de l’arrivée secteur :
   Le courant 230 V entre par la prise P17 extérieure du véhicule. De là, il doit passer par un disjoncteur différentiel pour la protection des personnes, puis par un disjoncteur classique pour protéger la ligne, adapté à la ligne (maximum 16A). Ce circuit amène ensuite le courant vers l’entrée CA IN du MultiPlus. Le courant d’entrée doit être cohérent avec la source, et la section de câble doit être dimensionnée en conséquence.
3. Raccordement de la sortie CA OUT 230V :
   Le courant ressort du MultiPlus par la borne CA OUT. Cette sortie doit passer par un interrupteur différentiel (ou un disjoncteur différentiel), qui protège l’ensemble des circuits en aval. Ensuite, vous pouvez distribuer l’électricité via une rangée de disjoncteurs dédiés à chaque équipement (prises, chargeur de batterie, électroménager, etc.).
4. Puissance de sortie et câblage adapté :
   Grâce à sa fonction PowerAssist, le MultiPlus peut ajouter jusqu’à 1.3 kW à la puissance d’entrée. Avec une entrée réglée sur 16 A, la sortie peut atteindre jusqu’à 21,6 A. Il est donc essentiel que le câblage de sortie soit adapté à 21,6 A, avec une section de câble suffisante, selon la longueur du circuit.

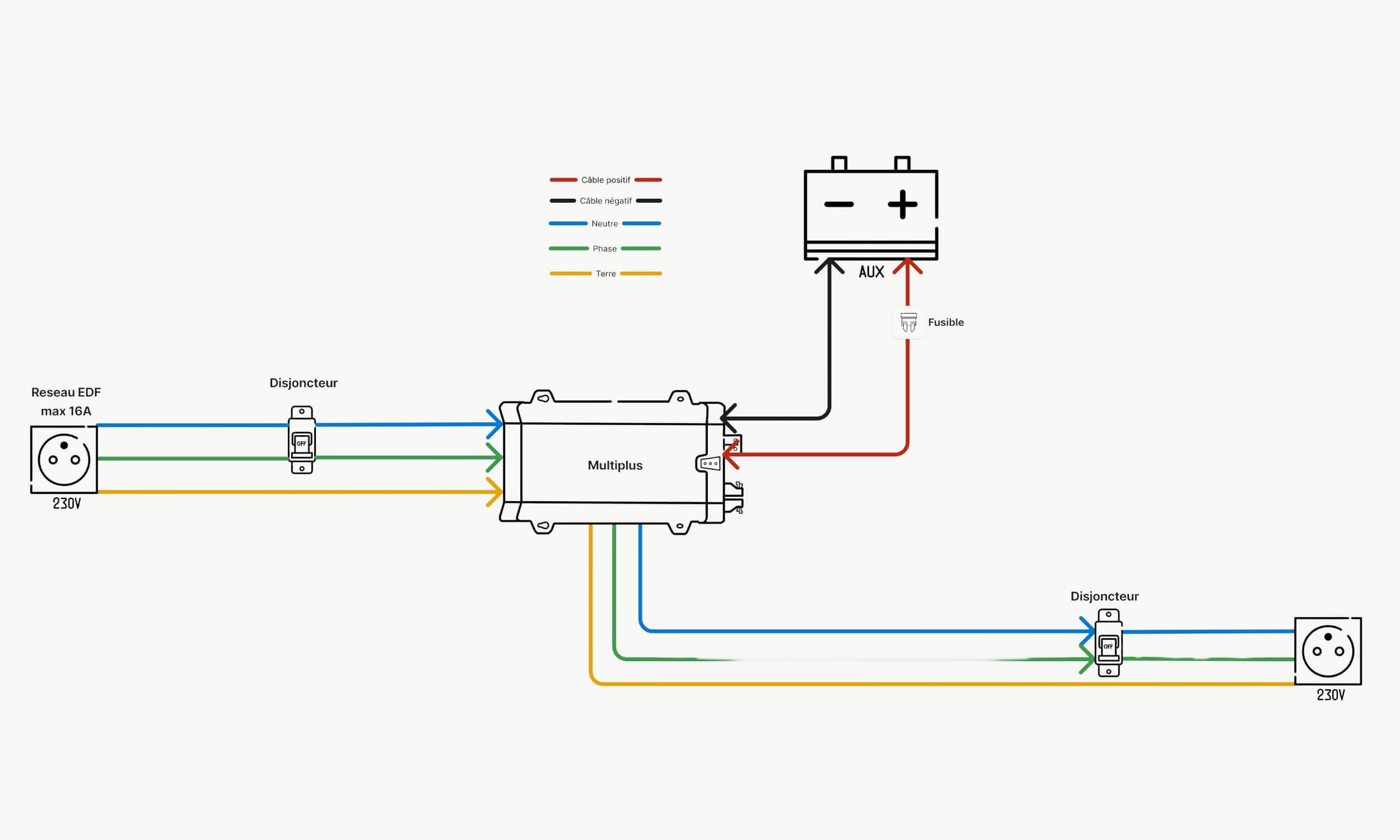

Montage du convertisseur + chargeur Victron Multiplus 12/1600/70 si branchement en réseau

En connexion au réseau électrique pour alimenter votre système, le Multiplus consomme au maximum 16A. Le Multiplus 12/1600/70 distribue alors de façon astucieuse l’énergie entre la recharge de la batterie secondaire et le soutien de vos appareils.

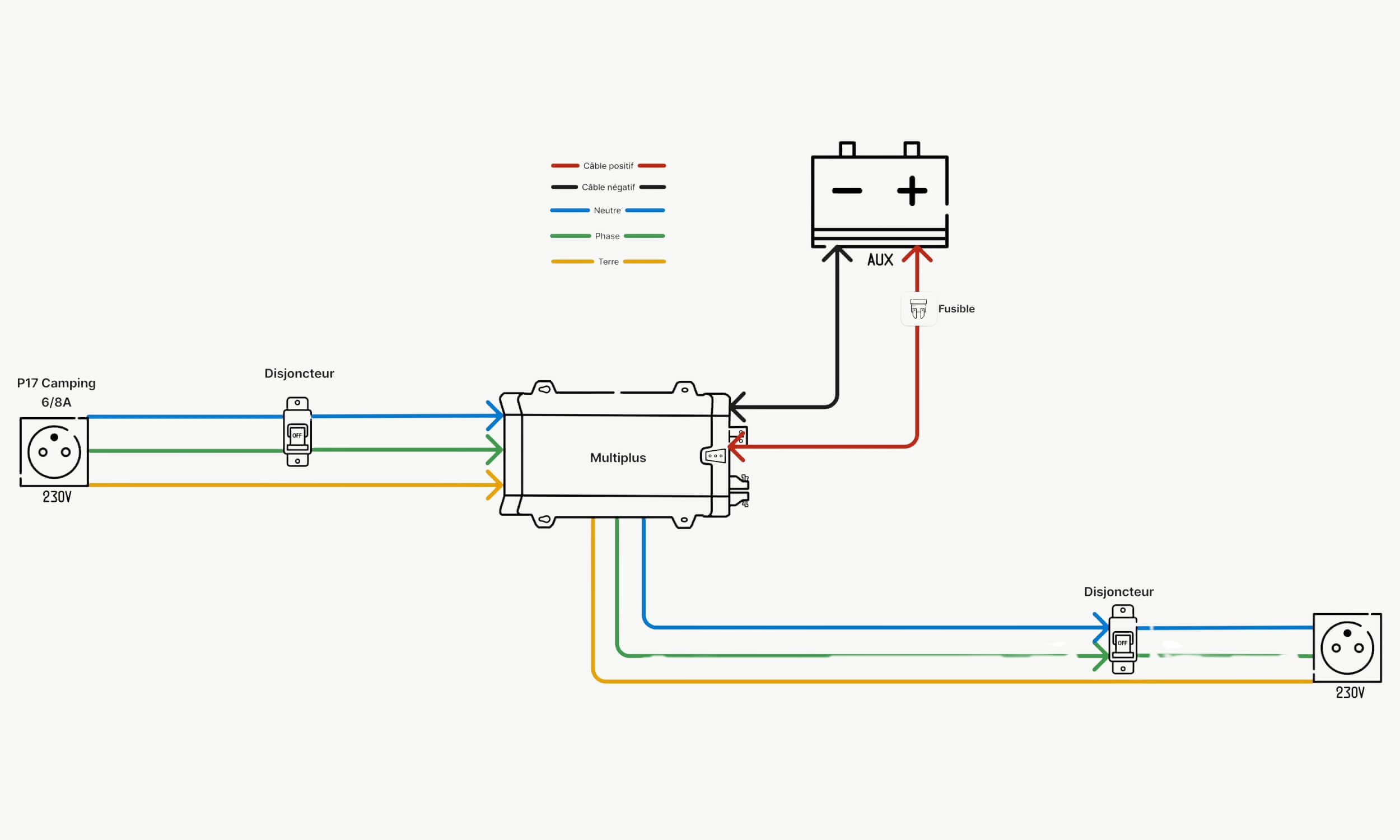

Montage du convertisseur chargeur Multiplus 12/1600/70 Victron Energy si branchement au camping

Dans un camping, où la borne est souvent plafonnée à 6A, le Multiplus puise le maximum disponible sur le réseau pour votre circuit électrique et compense le déficit en puisant sur la batterie auxiliaire.

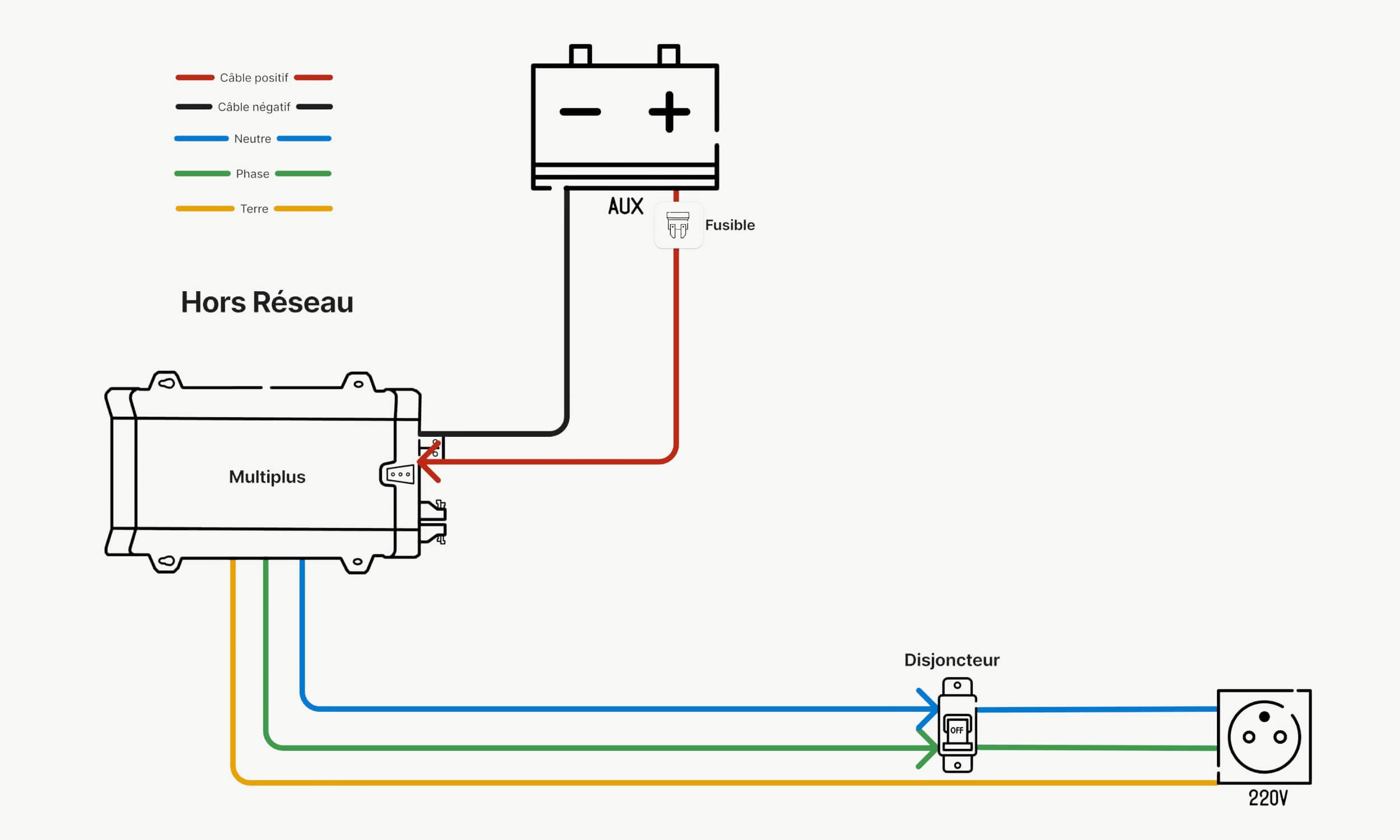

Montage du convertisseur 230V et chargeur batterie 12V Multiplus 12/1600/70 hors réseau

Sans connexion à une source externe, le Multiplus tire l’énergie de la batterie auxiliaire pour alimenter votre réseau électrique.

Paramétrage du convertisseur + chargeur Victron Multiplus 12/1600/70

Le Multiplus Victron arrive avec des réglages par défaut. Pour l’ajuster à votre type de batterie, modifiez simplement les interrupteurs DIP ou utilisez le logiciel VEConfig. Pour des options avancées et sans câble, optez pour un dongle VE.Bus Smart.

Détails techniques du Convertisseur chargeur Multiplus 12/1600/70 Victron Energy

Spécifications – Mode convertisseur

• Tension d’entrée DC : 9.5 à 17V
• Tension de sortie AC : 230V ± 2 % / Fréquence : 50 Hz ± 0,1 %
• Puissance continue : 1600 VA / 1300 W à 25°C
• Puissance maximale instantanée : 2800 W
• Rendement maximal : 93 %
• Consommation à vide : 10W
• Consommation en mode recherche : 3W

Spécifications – Mode chargeur

• Tension d’entrée AC : 187-265 V / Fréquence : 45 – 65 Hz
• Tension de charge – Absorption : 14.4V
• Tension de maintien – Float : 13.8V
• Mode stockage : 13.2V
• Courant de charge service : 70A
• Charge batterie moteur : 1A
• Sonde température batterie : incluse

Informations générales

• Relais programmable intégré
• Plage de température de fonctionnement : -40°C à +65°C
• Humidité maximale : 95 % sans condensation

Caractéristiques

• Section câble batterie : 16 mm²
• Connexion secteur 230V : Connecteur G-ST18i
• Poids : 10,2 kg
• Dimensions : 470 x 265 x 120 mm

PDF Manuel d’installation du convertisseur chargeur Multiplus 12/1600/70 Victron Energy
