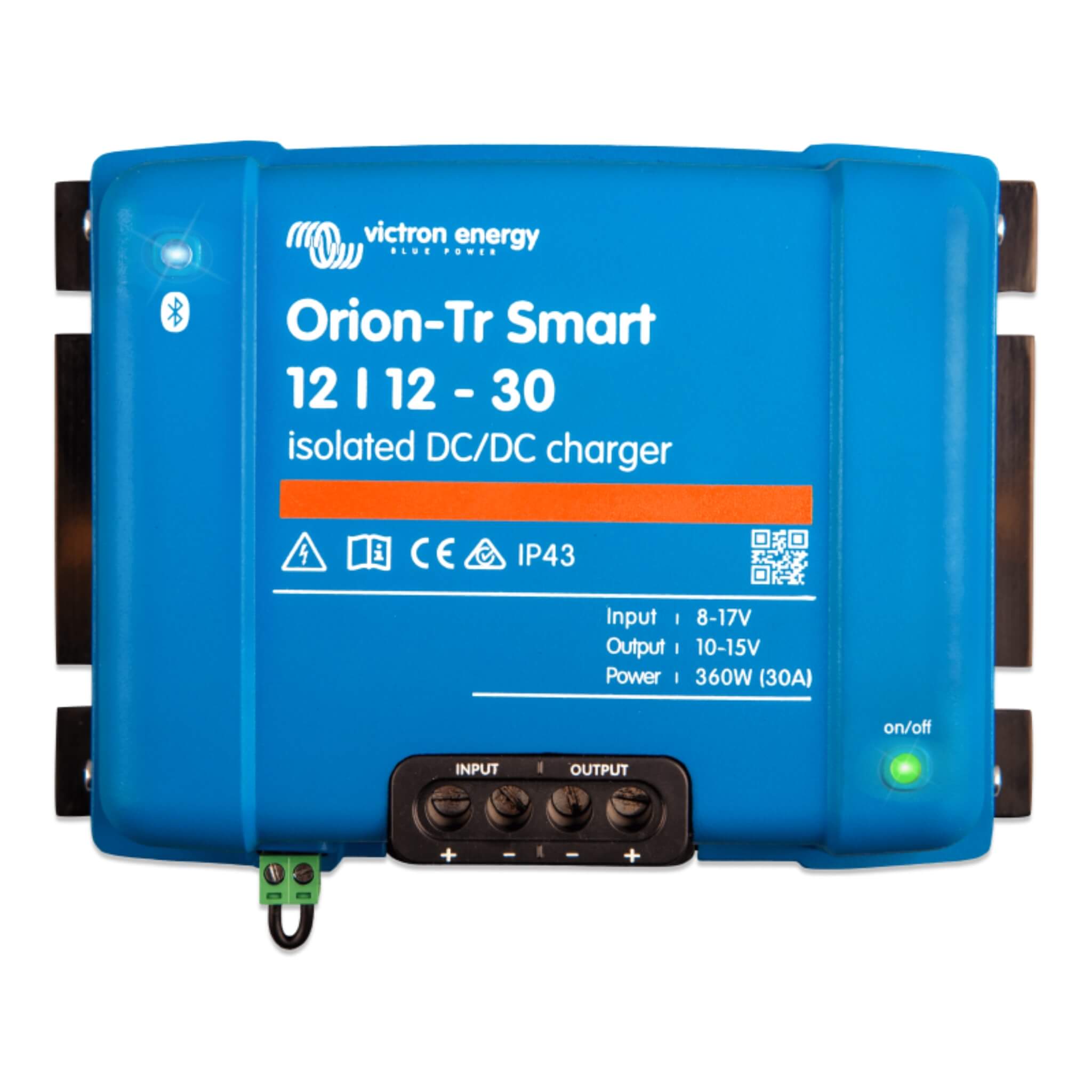

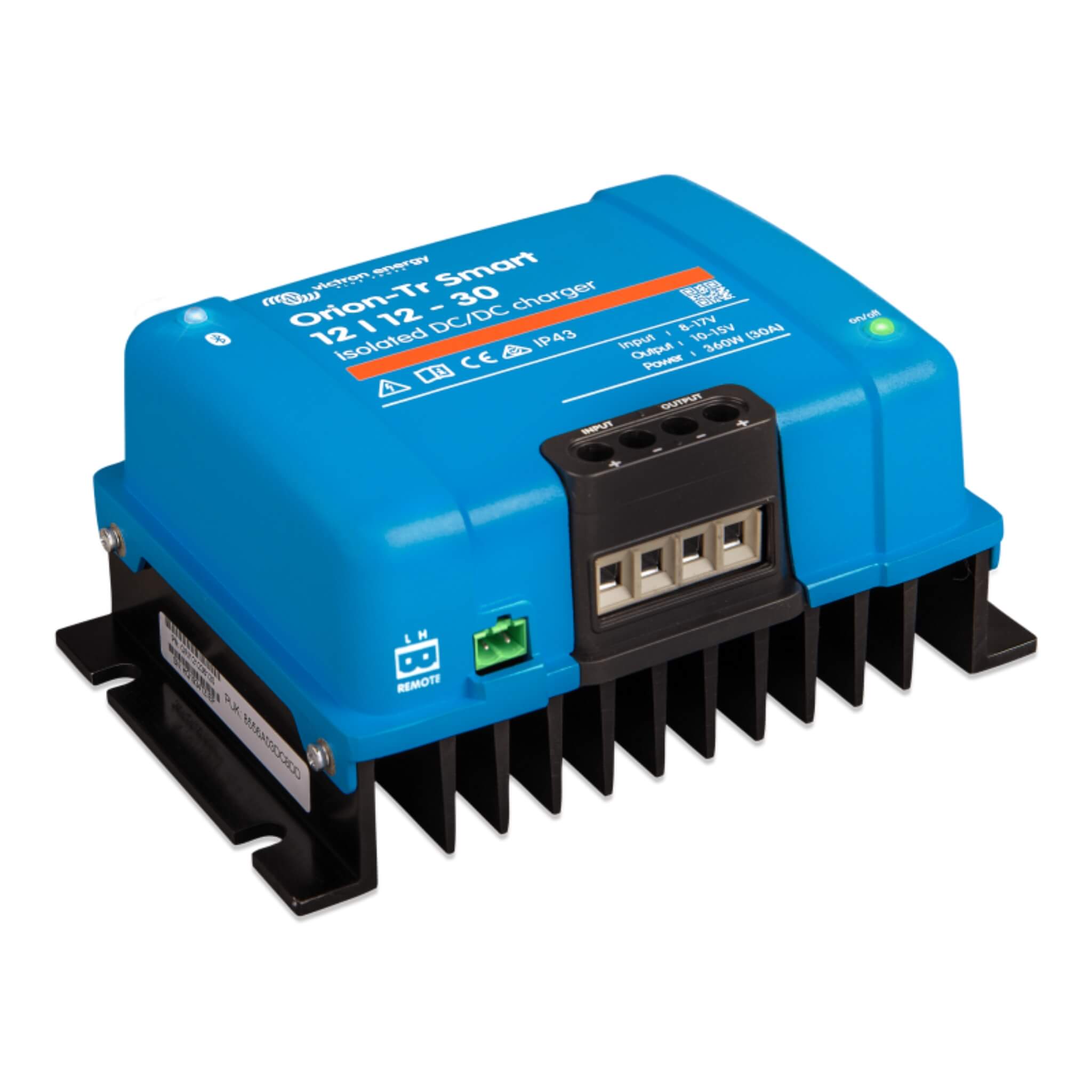

Chargeur Orion-Tr Smart 12/12 30A isolé Victron Energy

Description

Le chargeur Orion-Tr Smart 12/12 30A isolé optimise la recharge des batteries, préserve l’alternateur et offre une programmation complète grâce à l’application VictronConnect.

Chargeur 12/12 DC/DC Victron isolé 30A double fonctionnalité

Orion-Tr Smart 12/12 30A Victron Energy : recharger votre batterie secondaire pendant vos trajets en van aménagé ou fourgon

Grâce au convertisseur DC-DC Orion Smart 30A de Victron Energy, vous rechargez efficacement votre batterie auxiliaire tout en protégeant l’alternateur de votre véhicule de loisir. Il se met en marche de façon automatique dès que le moteur tourne, prévenant ainsi les pertes d’énergie inutiles et assurant un flux énergétique régulier.

Doté d’une capacité de 360 W, il permet une recharge accélérée de votre batterie secondaire. Par exemple, pour une batterie lithium de 100 Ah acceptant jusqu’à 50 A, mais avec un chargeur limité à 30 A, comptez environ 3 heures et 20 minutes pour une recharge totale. Ce dispositif peut aussi compléter une configuration solaire, à condition que la batterie supporte l’addition des courants.

Chargeur booster Orion-Tr 30A : fournissez de l’électricité à vos appareils

Alimentez vos équipements en 12 V directement depuis votre ensemble de batteries, avec une puissance maximale de 360 W. La tension sortante, réglable entre 10 et 15 V DC, s’ajuste aisément aux besoins spécifiques de vos divers appareils.

Le convertisseur DC-DC Orion assure l’isolation entre deux circuits, offrant ainsi une barrière protectrice contre les courts-circuits et autres dysfonctionnements pour votre batterie.

En intégrant un Orion à votre système, vous maintenez une tension de sortie constante, indépendamment du niveau de charge de la batterie, ce qui garantit une alimentation stable et sans interruption pour tous vos équipements.

Orion-Tr Smart 12/12 360W Victron Energy adapté à toutes les batteries

L’Orion Smart module le courant de charge selon les phases de recharge de votre batterie, procurant une défense efficace contre les surchauffes et les surtensions.

À la différence d’un simple coupleur qui ne fait que suppléer la charge, le booster Orion est un appareil intelligent qui ajuste sa recharge en fonction du type de technologie de la batterie.

Chaque variété de batterie nécessite un protocole de charge adapté pour optimiser sa recharge et accroître sa longévité. Via l’application Victron Connect sur mobile, personnalisez facilement les réglages de charge selon les exigences précises de votre batterie.

ORION 12/12-360W Victron SMART isolé chargeur adapté à tous les véhicules

L’Orion Smart suit scrupuleusement les trois étapes de chargement de votre batterie et fonctionne avec tous les modèles d’alternateurs, que ce soit un alternateur standard ou un alternateur intelligent.
Sa détection d’arrêt intégrée permet au chargeur de s’éteindre automatiquement quand le moteur est coupé, évitant ainsi toute déperdition involontaire de la batterie de démarrage. Cette option facilite aussi une commande à distance pour l’allumage et l’extinction.
Dans les configurations avec batteries lithium, où une charge directe risquerait de surchauffer l’alternateur, l’Orion Smart est indispensable. Il régule la recharge pour sauvegarder l’alternateur et prévenir les risques pour le véhicule.

Chargeur isolé 12/12-30A VICTRON ENERGY Orion-Tr Smart 360W connecté

Sa connexion Bluetooth intégrée vous donne un accès direct aux données via l’application dédiée.

L’application Victron Connect offre une visualisation immédiate des informations cruciales, incluant les notifications et alertes, accessible depuis la liste des appareils sans connexion supplémentaire au produit.

Utilisez tout appareil compatible, tel qu’un téléphone, une tablette ou un autre gadget Bluetooth, pour superviser le chargeur, modifier ses configurations et installer les mises à jour logicielles dès leur disponibilité.

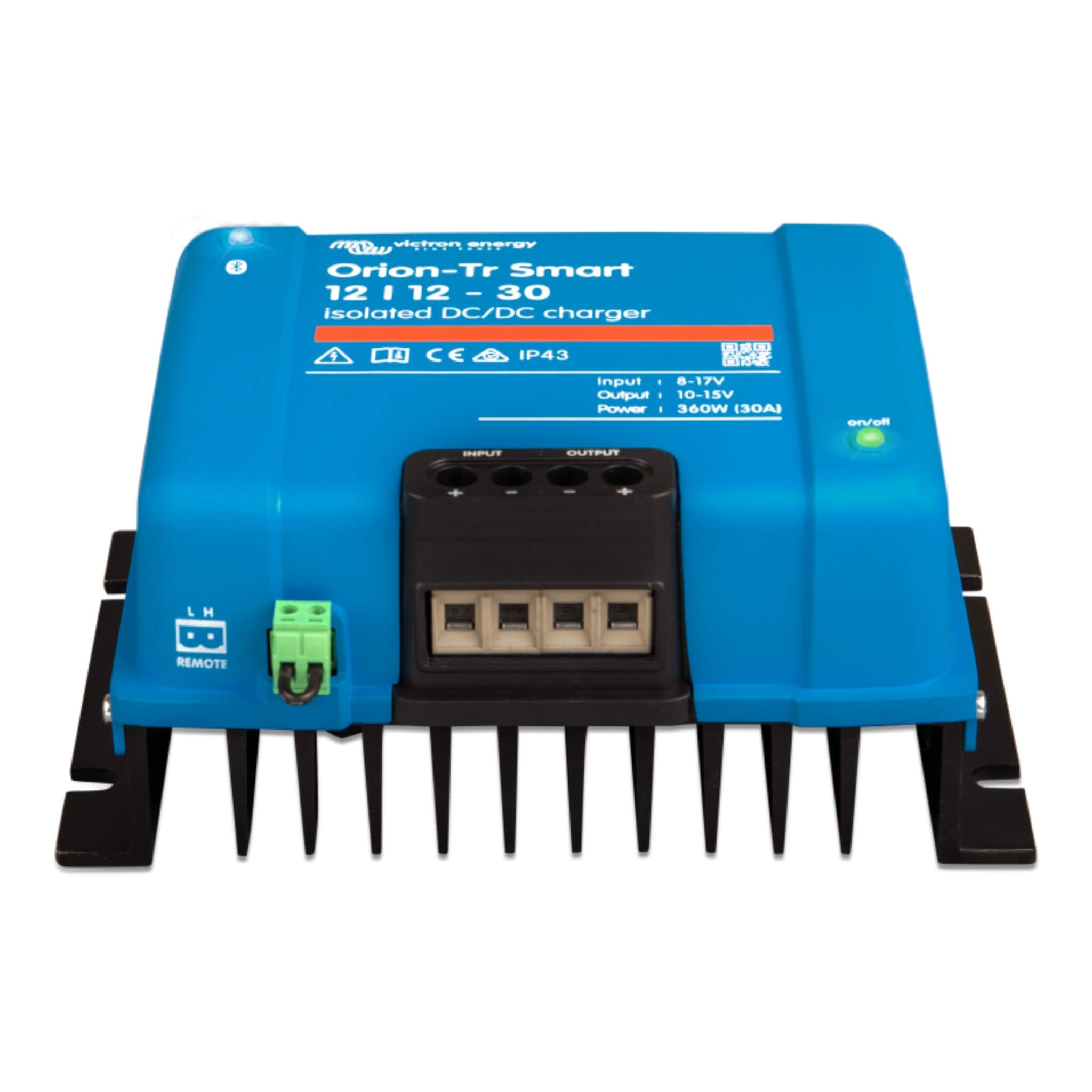

Contrôle du chargeur booster DC/DC Bluetooth 30A avec un interrupteur déporté
Vous pouvez connecter un interrupteur d’allumage/arrêt à distance ou un contact de relais à un connecteur bipolaire du Victron Orion 12-12-30A.

Installation du chargeur VICTRON Orion-Tr Smart 12/12 30A Isolé

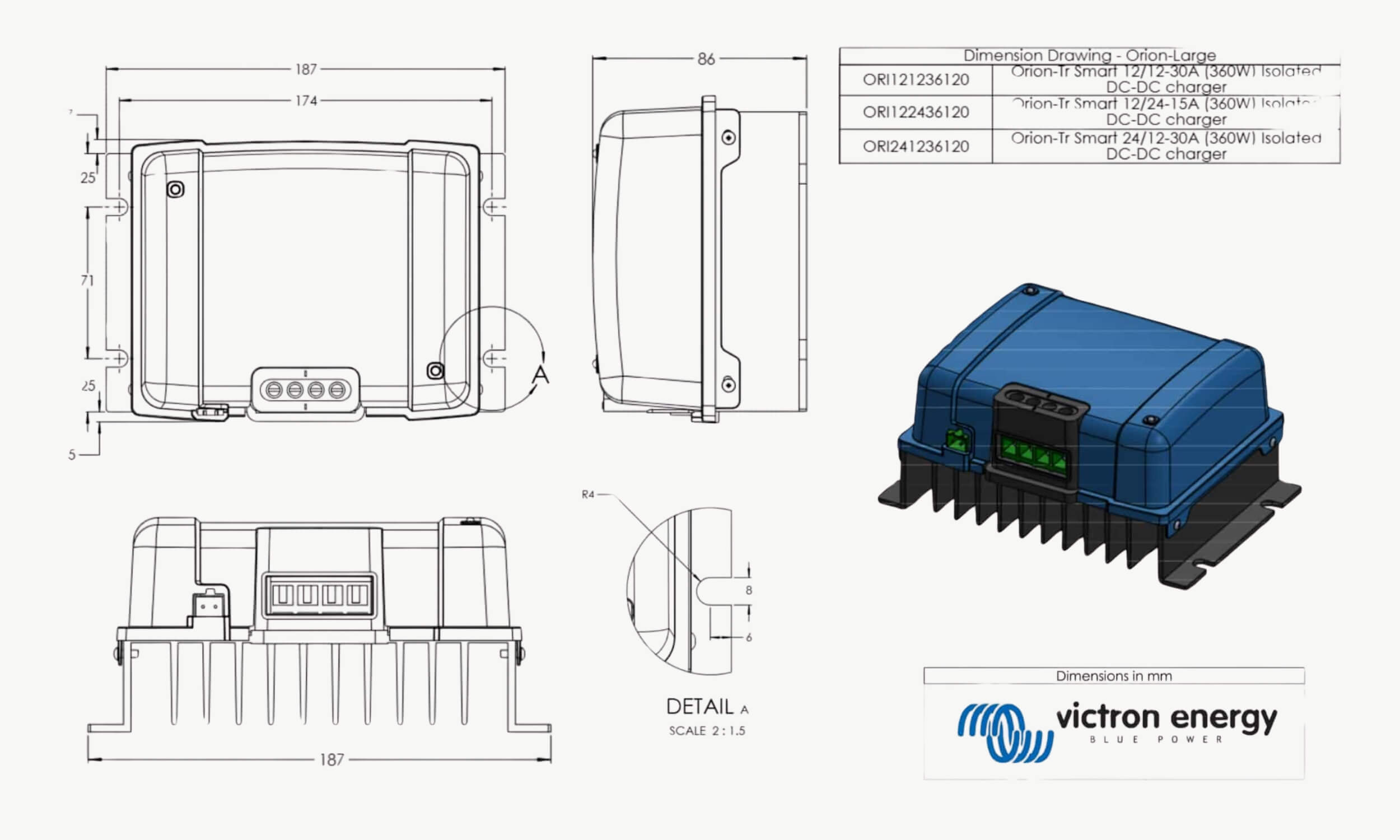

Emplacement du chargeur booster Orion-Tr 30A dans l’installation électrique de votre fourgon aménagé

Afin d’assurer un refroidissement efficace, positionnez le produit à la verticale sur une surface non inflammable, avec les bornes d’alimentation orientées vers le bas. Prévoyez au moins 10 cm d’espace libre au-dessus et en dessous pour favoriser une circulation d’air optimale et un bon dissipation thermique.

Pendant le montage, placez l’appareil à proximité de la batterie, mais évitez de le fixer directement au-dessus pour minimiser les dangers liés aux émanations gazeuses de la batterie.

Choix des câbles et fusibles pour son chargeur DC-DC Victron 360W

Quand vous choisissez les câbles et fusibles pour votre convertisseur booster DC-DC, considérez les facteurs essentiels pour un fonctionnement sûr et performant de votre circuit de recharge.

Une sélection judicieuse de ces éléments assure une distribution optimale de l’énergie tout en protégeant contre les surintensités.

Voici les recommandations en fonction de la longueur du câble:

0,5 m : câble de 6 mm²
1 m : câble de 10 mm²
2 m : câble de 10 mm²
5 m : câble de 16 mm²
10 m : câble de 16 mm²

Il est crucial de dimensionner correctement les fusibles de sécurité, particulièrement pour des puissances importantes. Pour sécuriser le circuit, optez pour des fusibles Midival de 40 Ampères, installés au plus près de chaque batterie.

Pour une mise en place robuste et fiable, privilégiez un porte-fusible Midival.

Étapes d’installation du chargeur booster Victron 30A dans votre van

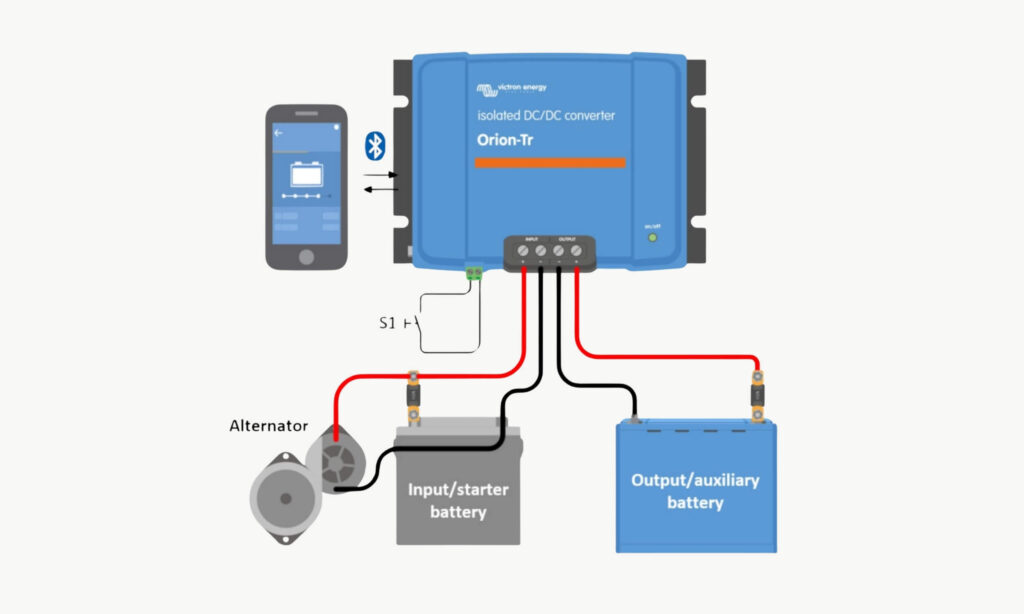

Chargeur-Booster isolé DC/DC 30A : en mode chargeur

1. Déconnectez le fil de pont / shunt pour mettre temporairement hors service le chargeur DCDC.
2. Préparez les câbles en mesurant et en coupant les sections requises entre la batterie de démarrage et le DCDC, ainsi qu’entre la batterie secondaire et le DCDC.
3. Montez les porte-fusibles : installez-en un à proximité de la batterie de démarrage et un autre près de la batterie auxiliaire pour renforcer la sécurité.
4. Dénudez les câbles positifs et fixez-les dans les bornes IN et OUT du DCDC.
5. Raccordez le câble à la batterie de démarrage en employant des cosses appropriées.
6. Paramétrez le chargeur via Victron Connect : lancez l’application et appliquez les ajustements avant de connecter la batterie secondaire.
7. Raccordez le câble à la batterie auxiliaire avec des cosses pour achever le montage.
   Rebranchez l’interrupteur marche/arrêt à distance pour activer le produit

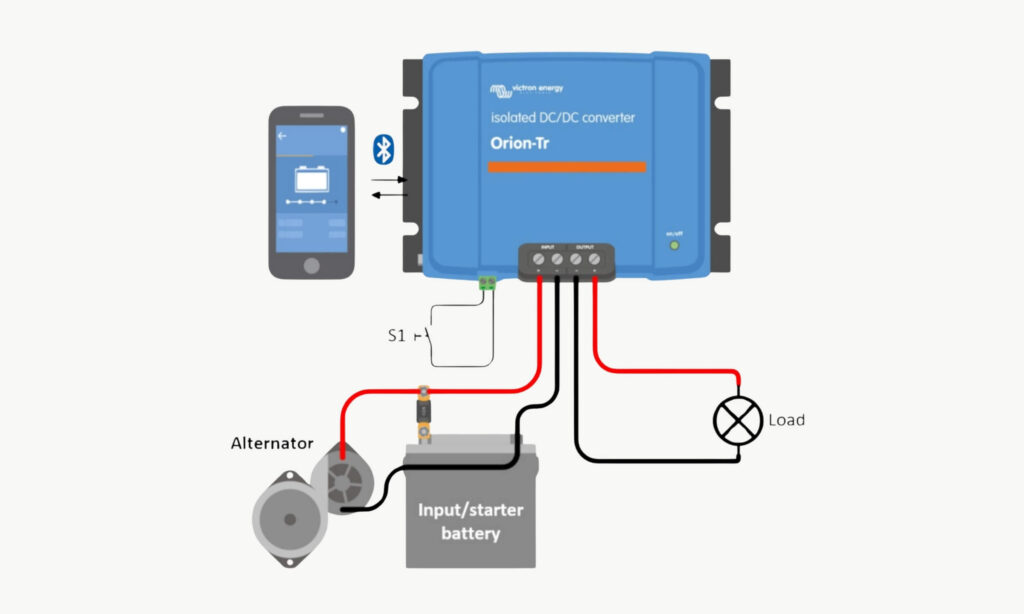

Chargeur Orion-TR Smart DC-DC 12/12-30A: en mode convertisseur

1. Déconnectez l’allumage/arrêt à distance.
2. Connectez les câbles d’alimentation d’entrée.
3. Ouvrez l’application VictronConnect pour configurer le produit.
4. Connectez la charge. Le chargeur est désormais prêt à l’emploi.
5. Reconnectez l’allumage/arrêt à distance pour activer le produit.

Orion-Tr Smart 12/12 30A Victron Energy : entre deux parcs

L’Orion peut agir comme un pont entre deux ensembles de batteries de technologies ou de types distincts. Par exemple, si le parc A est rechargé par un MPPT et que vous ajoutez plus tard une batterie différente pour le parc B, l’Orion gérera la recharge du parc B tandis que le parc A est en train de se charger.
Il suffit de paramétrer l’Orion sur la technologie de la batterie du parc B en sortie.
