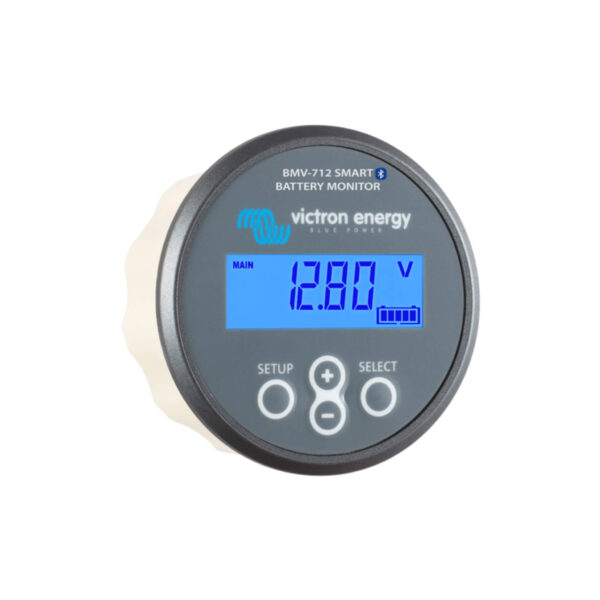

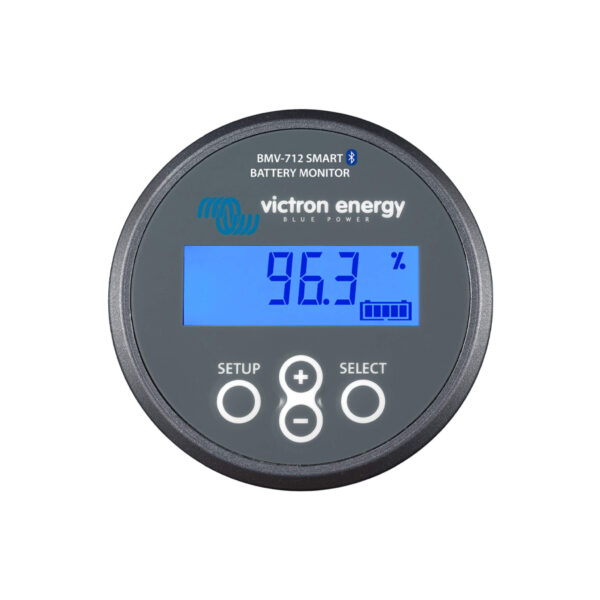

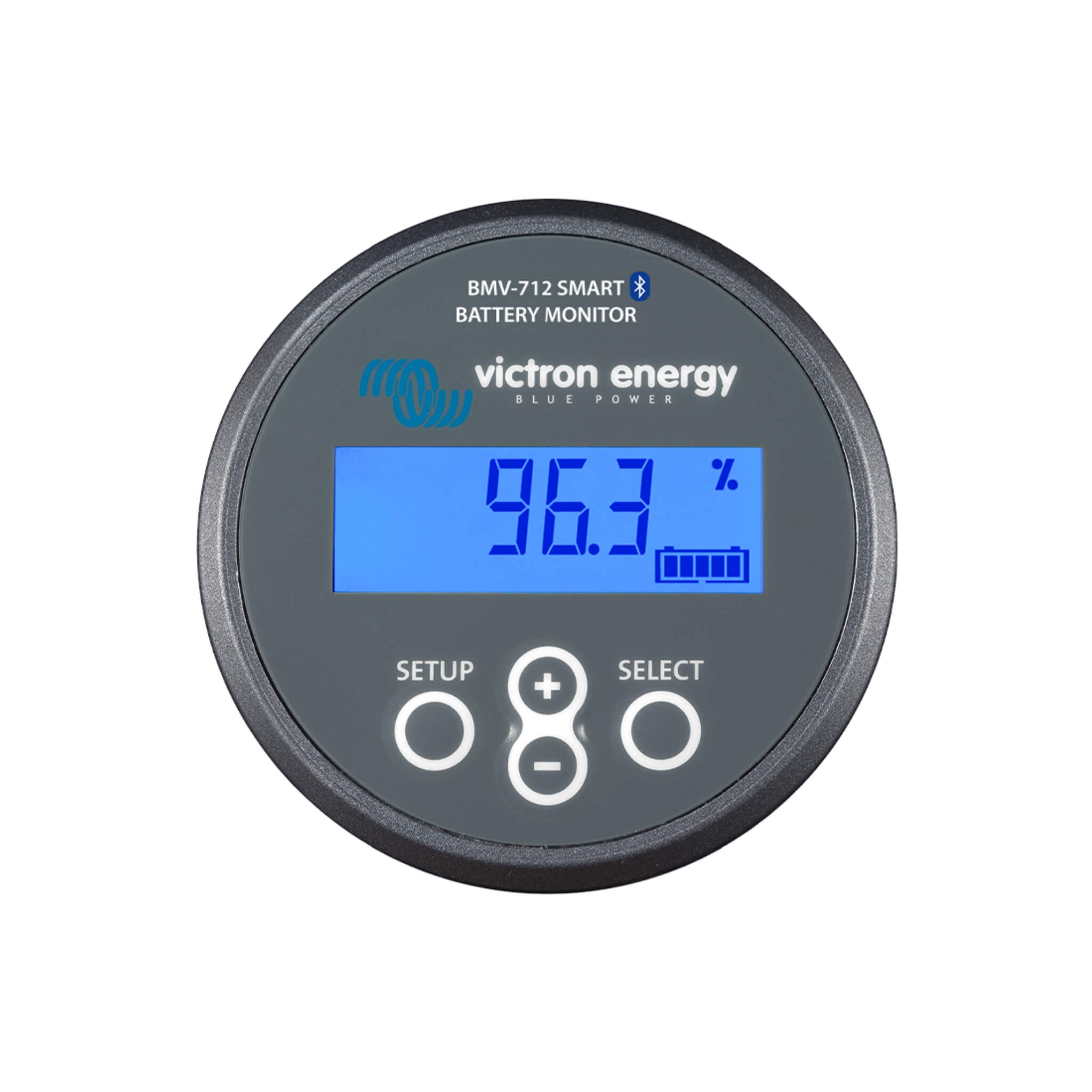

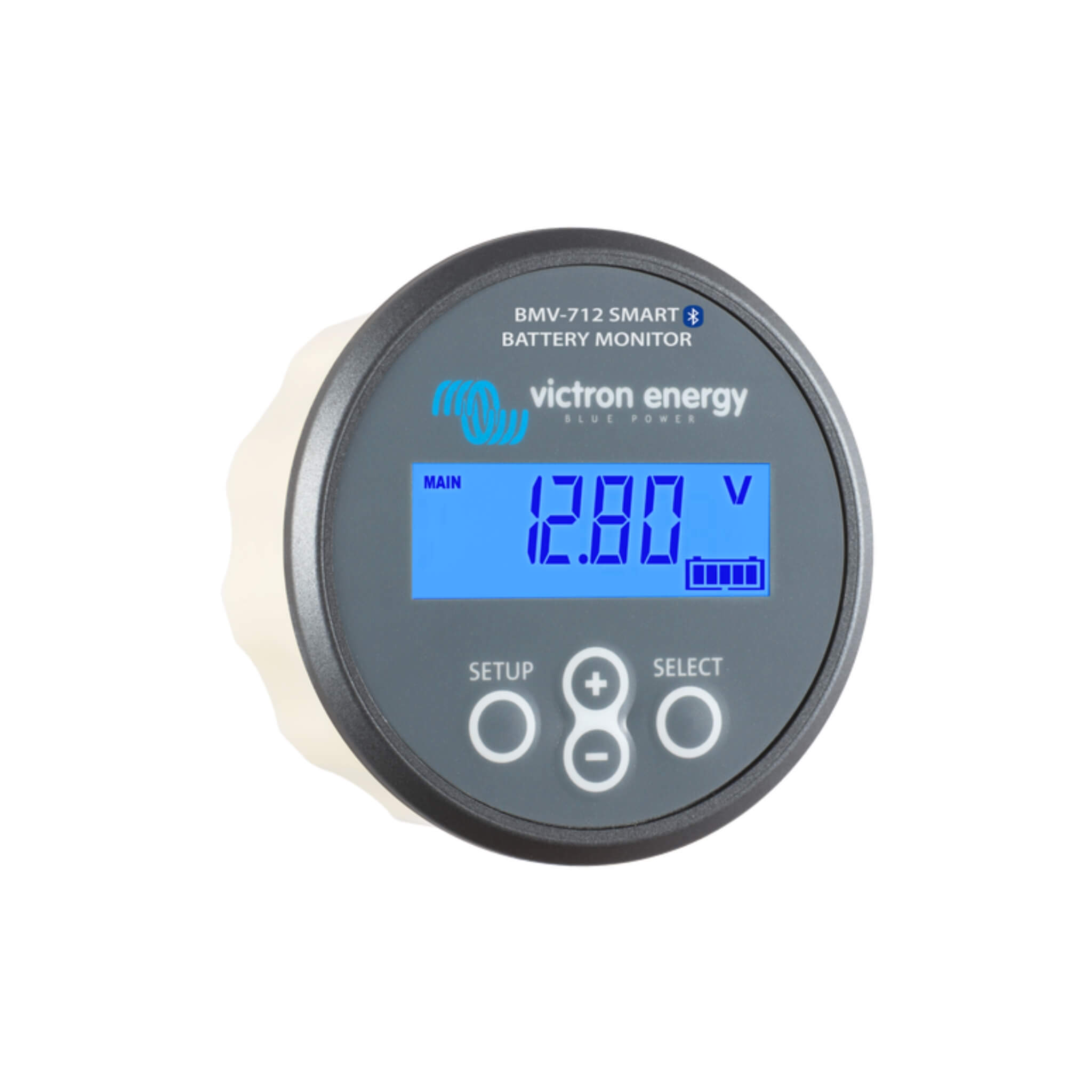

Contrôleur de batterie Victron BMV-712 Gris

Description

Agissant comme un tableau de bord fiable pour votre système électrique, le Victron BMV-712 Smart évalue avec précision les flux entrants et sortants de votre batterie secondaire.

Victron BMV-712 Smart Gris : Moniteur de batterie connecté pour fourgon aménagé

Maîtrisez votre autonomie électrique grâce au contrôleur de batterie Bluetooth Victron BMV-712 Smart

Le Victron BMV-712 Smart Gris représente un outil de surveillance avancé qui vous offre une vue détaillée et exacte sur le niveau de charge de votre batterie auxiliaire. Avec sa fonction Bluetooth embarquée, accédez instantanément à toutes les données de votre batterie via l’application VictronConnect, pour une gestion optimisée en temps réel.

Que votre équipement inclue des panneaux photovoltaïques, un onduleur ou d’autres dispositifs de recharge, le BMV-712 vous assiste pour :

• Observer votre usage immédiat en ampères et watts.
• Évaluer le niveau restant de votre batterie en pourcentage.
• Prévoir la durée d’autonomie disponible, afin d’organiser vos voyages ou haltes sans souci.
• Déterminer les consommations possibles sans risquer de vider votre réserve.

Avantage supplémentaire : il vous indique également la puissance de recharge provenant du solaire ou du réseau électrique. Sauf en roulant, à moins de jeter un œil à l’application pendant que vous conduisez (ce qu’on déconseille évidemment !).

Outre ces options, il délivre des informations complètes sur la tension, la puissance consommée, les cycles de recharge et décharge, et peut déclencher des notifications personnalisables pour des niveaux critiques comme une tension basse ou des limites de charge.

Contrairement à un voltmètre basique qui vous laisse interpréter la tension pour estimer l’état de la batterie, le BMV-712 Smart va plus loin : il détermine avec exactitude le statut réel en intégrant divers facteurs.

Le BMV-712 Smart gris emploie des algorithmes sophistiqués pour une évaluation précise de l’état de charge. Cela comprend des ajustements automatiques via le facteur de Peukert et la régulation du courant résiduel, assurant des relevés fiables qui prolongent la longévité de vos batteries.

Connexion Bluetooth intégrée du BMV 712 Smart Victron Gris

Le BMV-712 Smart dispose d’un Bluetooth intégré, facilitant une liaison directe avec l’application VictronConnect. Inutile d’ajouter un adaptateur externe comme un dongle. Cette technologie sans fil est pensée pour une simplicité d’emploi, accessible même aux novices en high-tech. De surcroît, elle libère le port VE.Direct pour une polyvalence accrue. Vous intégrez ainsi aisément ce dispositif dans des setups élaborés, par exemple en le reliant à des unités Victron GX pour une supervision approfondie de votre configuration.

Compatibilité avec tous les types de batteries du moniteur de batterie intelligent BMV 712 Smart

Parmi les atouts majeurs du BMV-712 gris figure sa grande adaptabilité. Il fonctionne avec l’ensemble des batteries 12V et 24V standard, qu’elles soient au plomb, AGM, gel ou lithium (LiFePO4). Cela assure une intégration fluide, indépendamment de votre setup ou de la technologie batterie choisie.

Entrée auxiliaire multifonction du Victron Energy BMV-712 Smart Gris moniteur de batterie

Le BMV-712 Smart intègre une entrée auxiliaire polyvalente pour superviser d’autres composants de votre circuit électrique. Par exemple, utilisez-la afin de :

• Surveiller une batterie supplémentaire.
• Contrôler la température de la batterie pour éviter les surcharges ou décharges excessives.
• Vérifier le point médian d’une batterie en série dans des montages sur mesure et sophistiqués.
• Utilisation de shunts alternatifs (le BMV Smart 712 est fourni avec un shunt de 500A, 50mV toutefois il peut aussi être configuré avec d’autres shunts allant jusqu’à 9 999A et jusqu’à 75mV).
• Détection automatique de la tension nominale du système

Cette adaptabilité permet de l’ajuster sans effort à des installations électriques élaborées, tout en maintenant une surveillance précise et instantanée.

Consommation d’énergie réduite du contrôleur de batterie BMV 712 Smart

L’une des innovations notables du BMV-712 Smart réside dans sa consommation énergétique minimale. À seulement 1 mA sous 12V, il est plus économe que les modèles antérieurs comme le BMV-700 et le BMV-702, qui demandaient 4 mA. Cette optimisation est particulièrement bénéfique pour les setups où chaque milliampère compte afin de maximiser l’autonomie de votre batterie principale.

Comment installer contrôleur intelligent de batteries Victron BMV 712 Gris Bluetooth dans votre fourgon ?

La mise en place du BMV-712 Smart est prévue pour être accessible. Voici les phases clés :

1. Fixation du shunt
Sélectionnez un emplacement sec et facile d’accès dans votre véhicule de loisir pour installer le shunt 500A/50mV. Fixez-le avec deux vis.

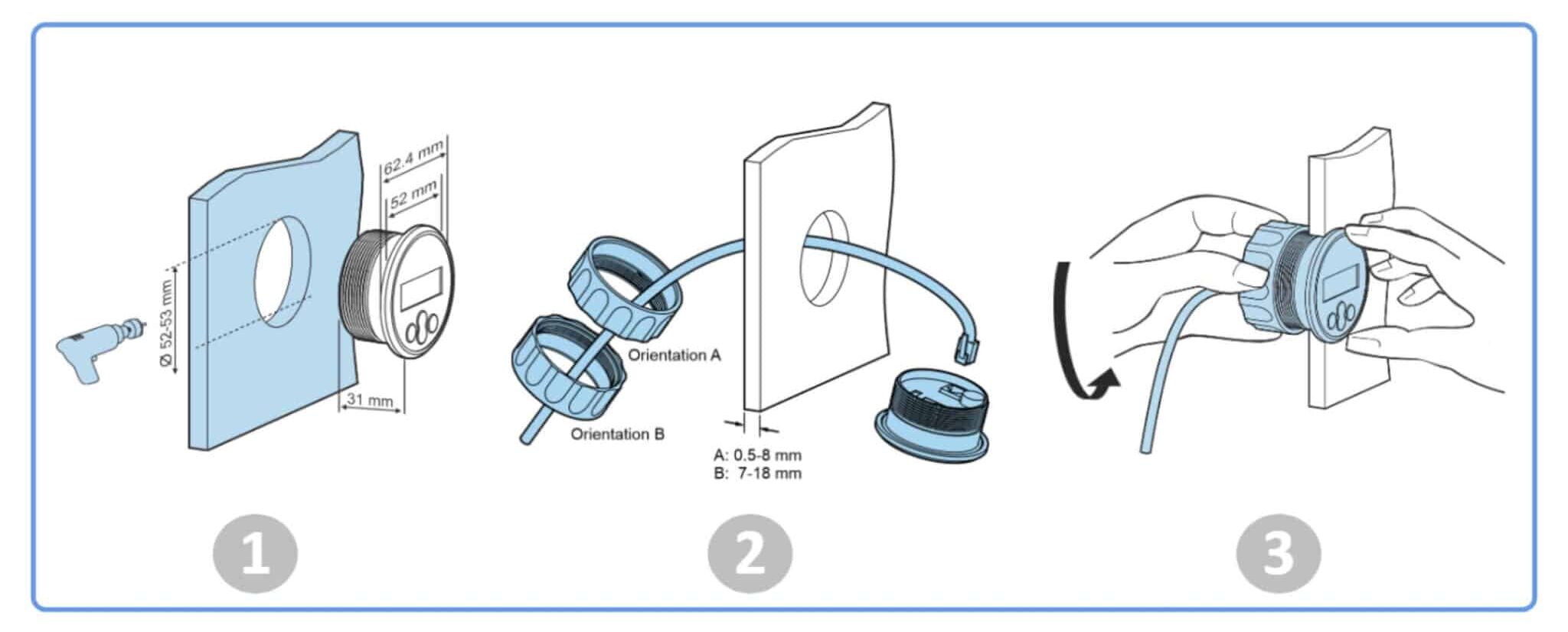

2. Montage de l’écran BMV 712

• Dévisser l’écran BMV 712
• Emboiter les deux parties en insérant le boitier de montage mural entre les deux parties
• Revissez l’écran BMV 712

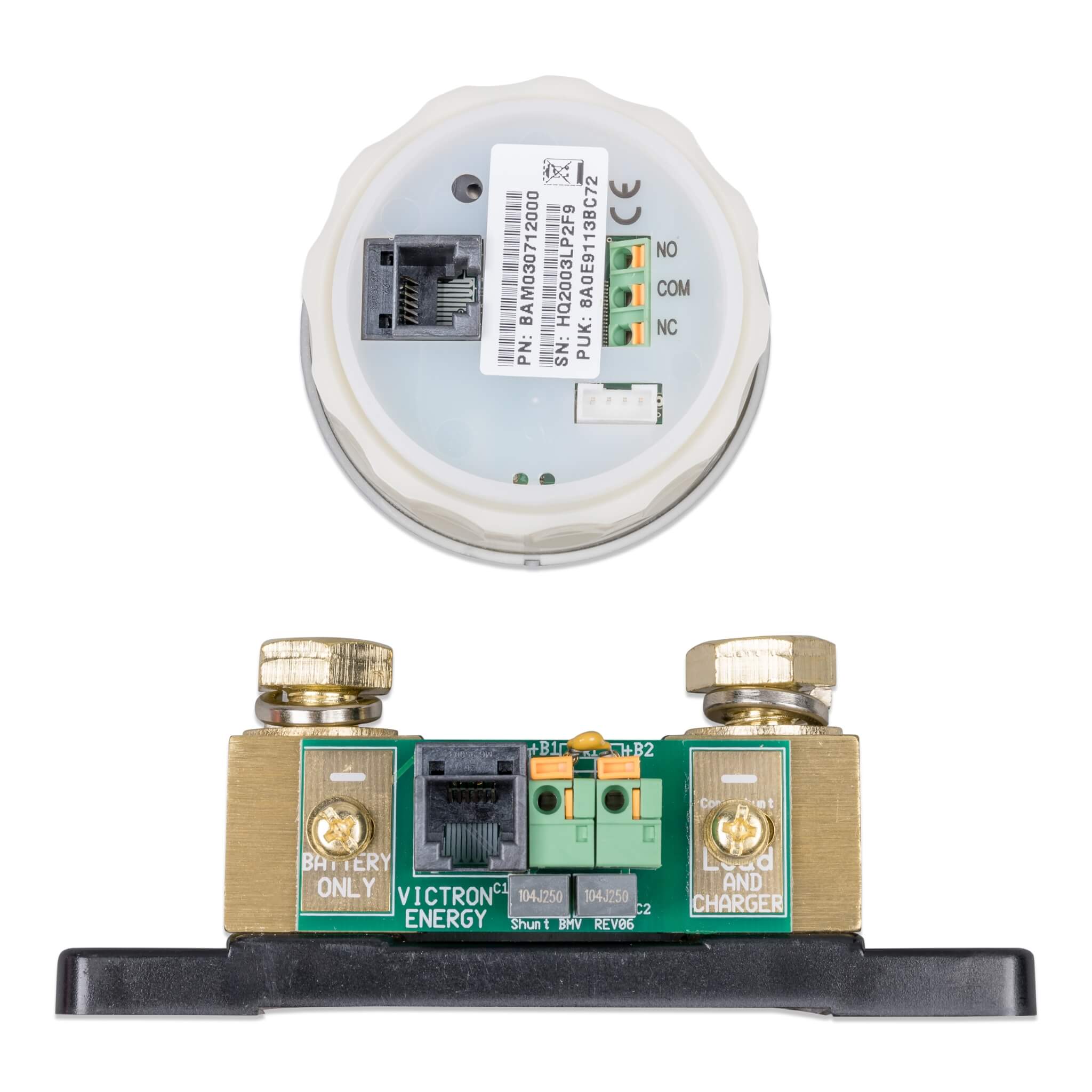

3. Branchement

• Connectez la borne négative de la batterie au boulon M10 du côté « BATTERY ONLY » du shunt (serrage à 21 Nm). Aucune autre connexion ne doit être faite ici.
• Connectez la borne négative du système électrique au boulon M10 du côté « LOAD AND CHARGER » du shunt.
• Branchez la broche du câble rouge avec fusible sur le shunt (+B1).
• Reliez la cosse M10 du câble rouge à la borne positive de la batterie.
• Branchez le câble RJ12 entre le shunt et l’unité.

L’écran et le Bluetooth s’activent une fois que tout est connecté.

PDF Manuel BMV 712 SMART Victron Gris

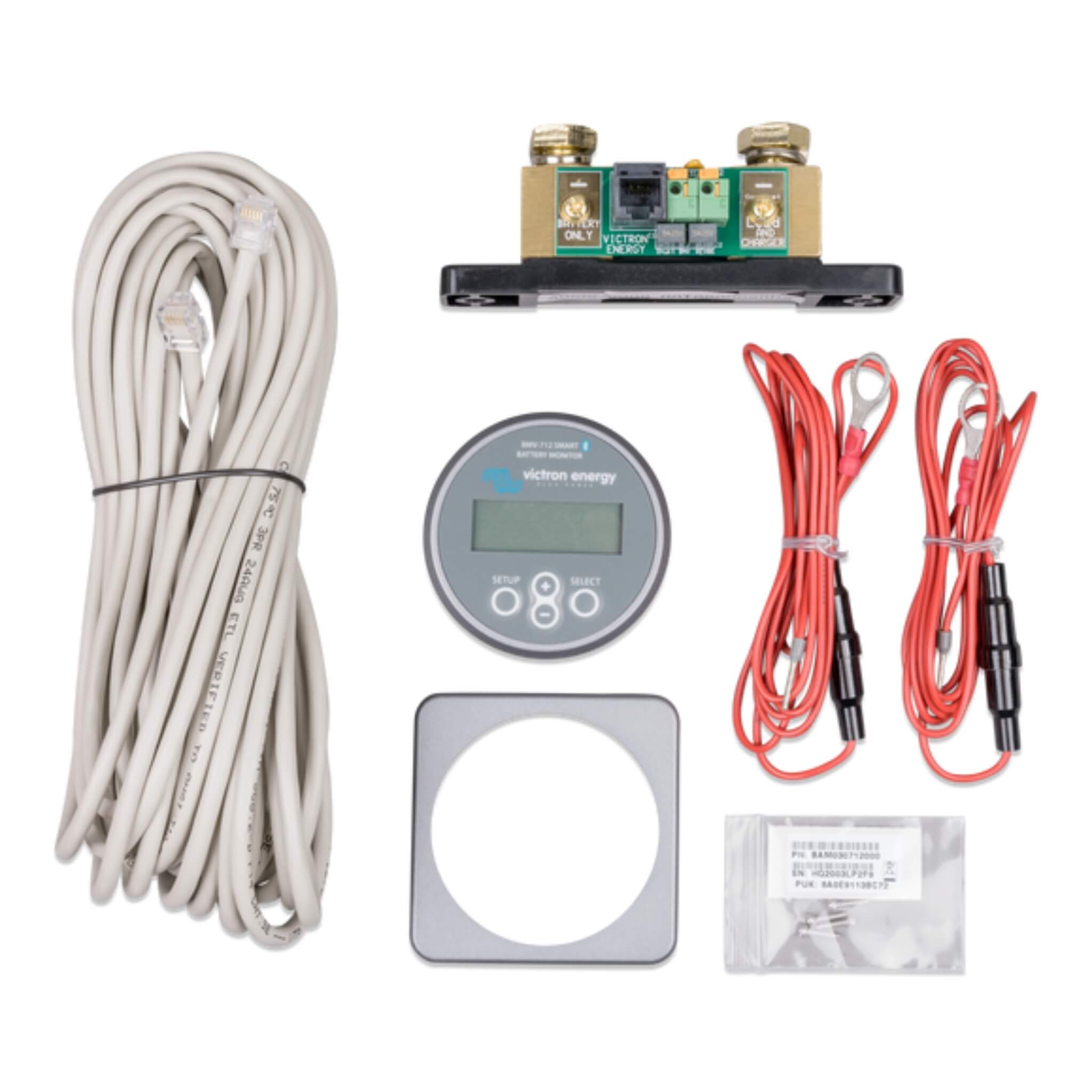

Ce qui est inclus dans la boîte avec le BMV 712 SMART Victron Gris

• 1 écran Victron BMV-712 Smart et sa plaque de fixation
• 1 Shunt 500A
• 2 câbles rouges de 1.5m avec fusible de 1A
• 1 câble RJ12 UTP de 10m
• 1 plaque frontale carrée et bride de fixation
• 1 sachet avec 4 petites vis
• 1 guide d’installation
• 1 étiquette avec le numéro de série de la pièce

Caractéristiques du Victron Energy BMV-712 Smart Moniteur de Batterie

• Plage de tension d’alimentation 6,5 – 70 DCC
• Appel de courant, rétroéclairage éteint < 1 mA
• Plage de tension d’entrée, batterie
• auxiliaire 6,5 – 70 DCC
• Capacité de la batterie 1 – 9999 Ah
• Plage de température d’exploitation -40 +50 ºC
• Mesure la tension d’une seconde batterie, ou la température, ou le point médian : Oui
• Plage de mesures de la température -20 +50 ºC
• Port de communication VE.Direct Oui
• Relais bistable 60 V / 1 A généralement ouvert (la fonction peut être
  inversée)

RÉSOLUTION ET PRÉCISION (avec un shunt de 500 A)

• Courant ± 0,01 A
• Tension ± 0,01 V
• Ampères-heures ± 0,1 Ah
• État de charge. ± 0,1 %
• Time to go± 1 min
• Température± 1 °C/°F
• Précision de mesure du courant ± 0,4 %
• Précision de mesure de la tension ± 0,3 %

INSTALLATION et DIMENSIONS

• Installation Montage par encastrement
• Devant diamètre de 63mm
• Cadran avant 69 x 69mm (2,7 x 2,7 pouces)
• Diamètre et profondeur du Corps 52 mm et 31 mm
• Degré de protection IP55 (pas conçu pour une utilisation à l’extérieur)
  NORMES
• Sécurité EN 60335-1
• Émission/Immunité EN 55014-1 / EN 55014-2
• Automobile ECE R10-4 / EN 50498

ACCESSOIRES

• Shunt 500 A / 50 mV (fourni)
• Câbles 10 mètres de câble UTP avec connecteurs RJ12 et fil d’alimentation avec fusible pour une connexion « + » (fourni)
• Sonde de température (en option)
