Contrôleur de batterie Victron BMV-700

Description

Surveillez sans effort l’état de charge de votre batterie grâce au contrôleur BMV-700 développé par Victron Energy !

Contrôleur Victron BMV-700 : une jauge pour votre batterie

Grâce au BMV-700 de Victron, il devient simple de suivre la consommation énergétique dans votre fourgon aménagé. Cet appareil avancé vous offre la possibilité d’observer en temps réel l’énergie utilisée et celle générée, que ce soit via des panneaux solaires ou d’autres dispositifs.

De cette manière, adaptez votre usage électrique selon vos exigences et optimisez votre indépendance énergétique. Le BMV-700 Victron facilite aussi le monitoring de l’état de la batterie, vous aidant à maintenir son bon fonctionnement sur le long terme.

Victron BMV 700 très fiable et précis

Le BMV-700 de Victron représente un outil de suivi batterie d’une grande précision et robustesse. Il intègre une technologie de pointe pour évaluer la tension, l’intensité et la température de la batterie, permettant un contrôle en temps réel de son statut.

De plus, paramétrez des alertes pour recevoir des notifications si la tension chute trop bas ou si la température grimpe excessivement. Ainsi, avec le BMV-700 Victron, assurez-vous que votre batterie reste opérationnelle et que vous êtes paré pour toute escapade.

Utilisation intuitive du contrôle Victron BMV 700

Le BMV-700 Victron s’installe et s’utilise avec simplicité. Il inclut l’ensemble des câbles et accessoires requis pour le montage, et se fixe aisément dans votre véhicule de loisir. Une fois en place, accédez à toutes ses options via un écran LCD clair et ergonomique.

Personnalisez le dispositif pour qu’il réponde à vos attentes spécifiques, et visualisez les informations batterie en temps réel sur l’écran. Le BMV-700 Victron vous garantit un monitoring batterie fiable et accessible à tous.

Installez le contrôleur de batterie Victron dans votre van

Le contrôleur de batterie Victron BMV-700 est composé de deux pièces distinctes :

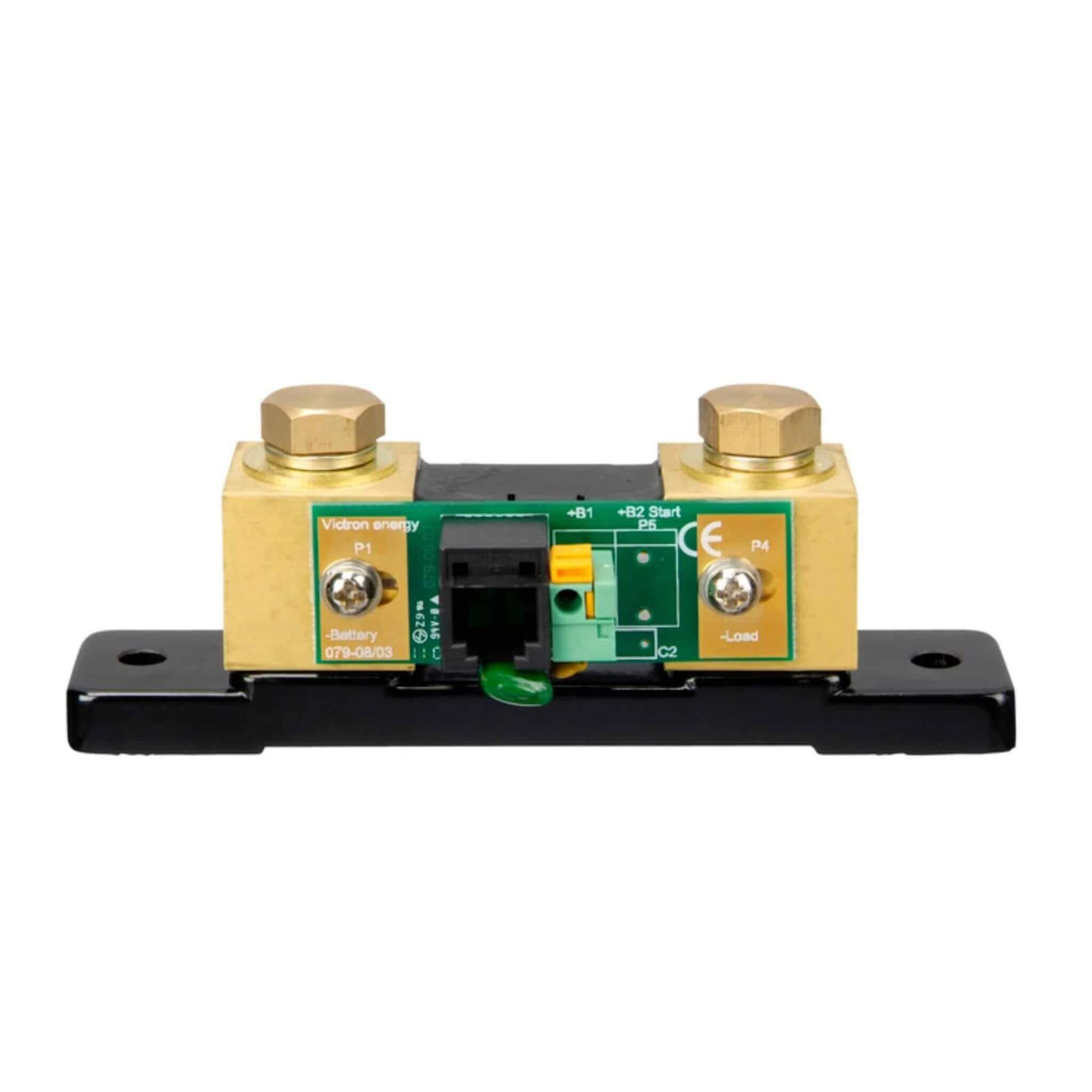

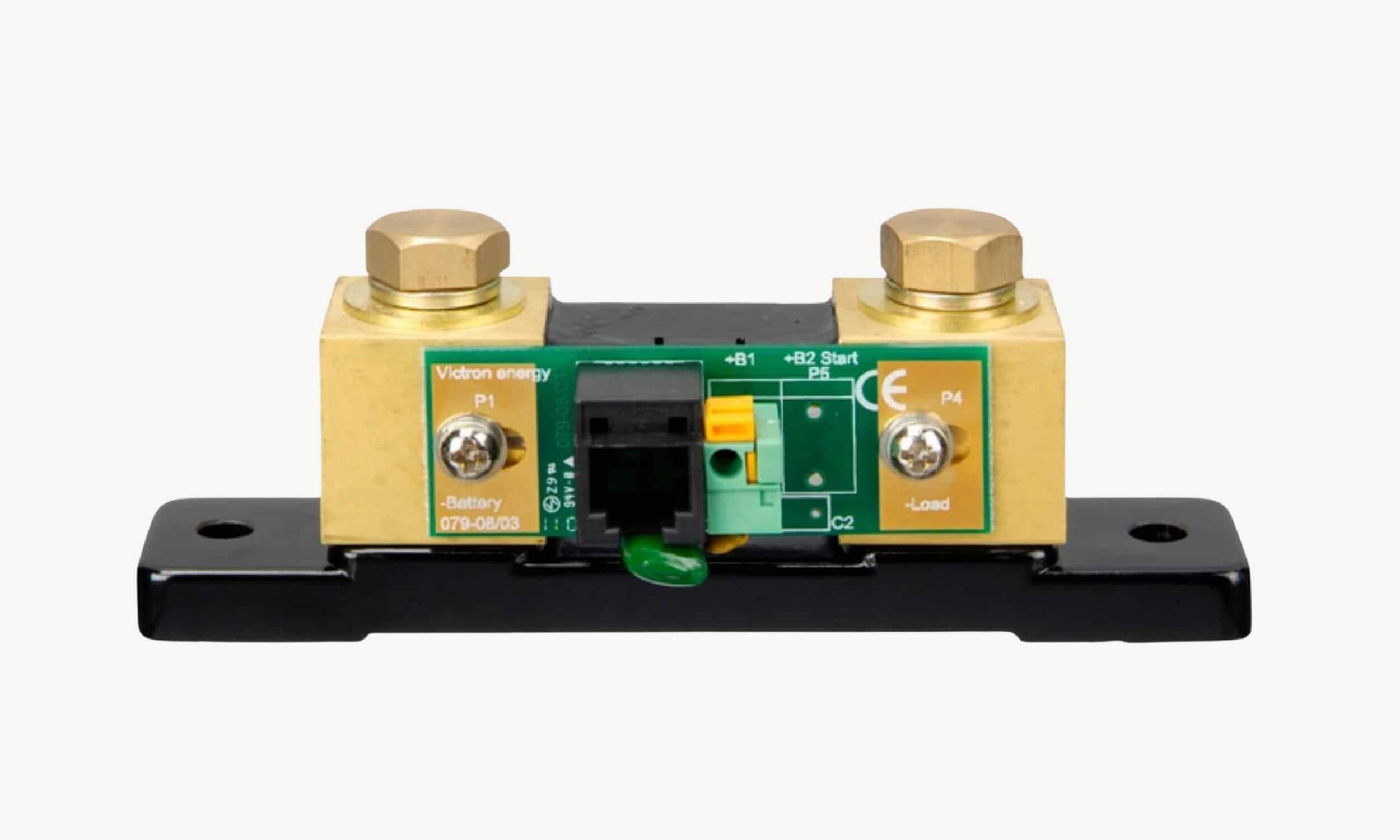

1. Le shunt qui mesure toute l’énergie qui rentre et qui sort de la batterie :

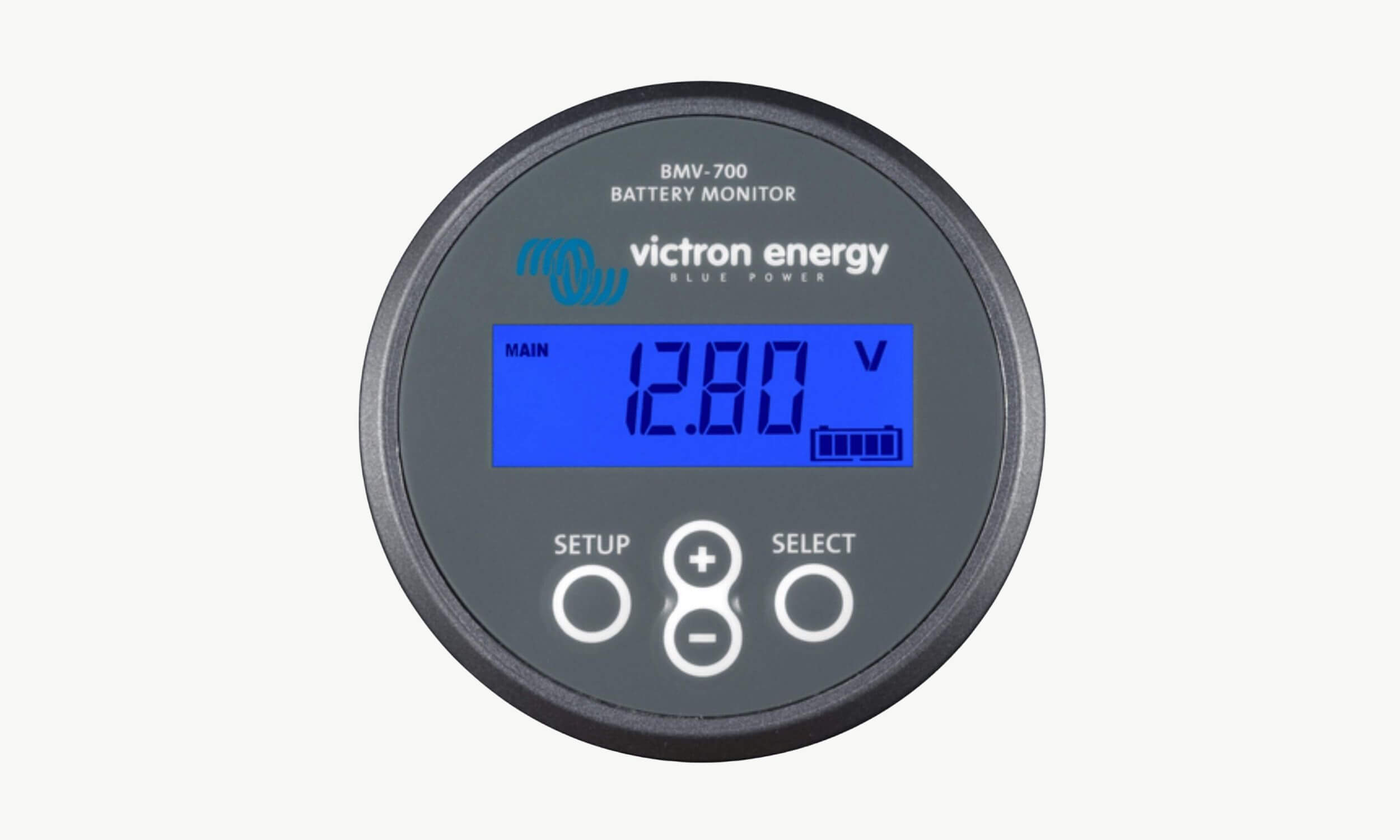

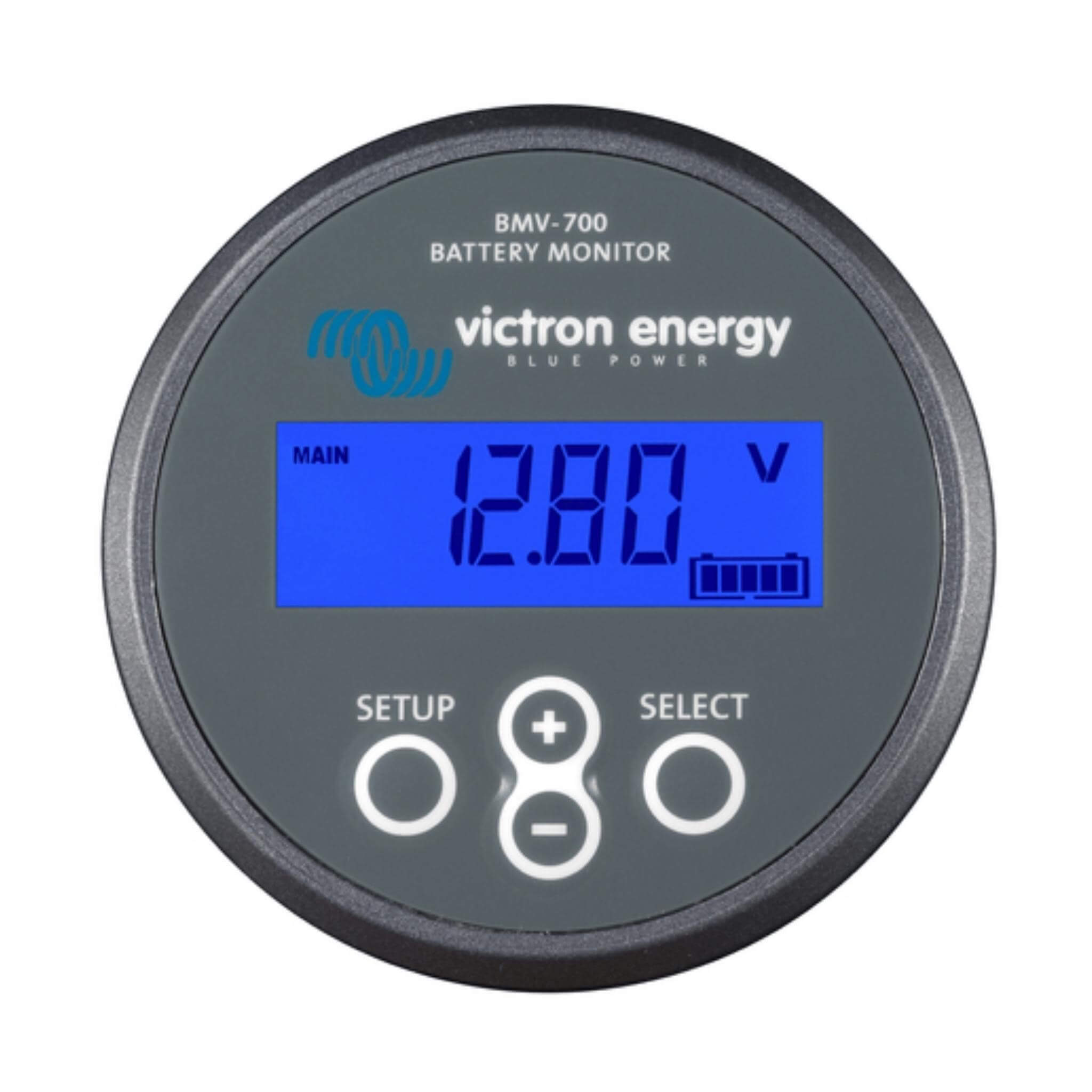

2. L’afficheur qui vous permettra de consulter les données recueillies par le shunt directement sur l’écran :



Vous trouverez également dans la boite :

• 1 câble de 1.5 m rouge avec un fusible 1A,
• 1 câble RJ12 UTP de 10 mètres qui relie votre afficheur au shunt 500A,
• 1 plaque frontale carrée pour fixer l’afficheur,
• 4 vis de fixation,
• 1 Guide et numéro de série.

Installation du Victron Energy BMV 700

L’installation est simple et à la portée de tous :

Montage du Shunt 500A et afficheur du kit BMV 700

Pour réaliser un montage propre est sécurisé, vous pouvez suivre ces étapes :

1. Installez le Shunt dans un endroit sec, grâce à deux vis
2. Installez ensuite l’afficheur en faisant un trou de diamètre 52 ou 53mm dans une façade bois,

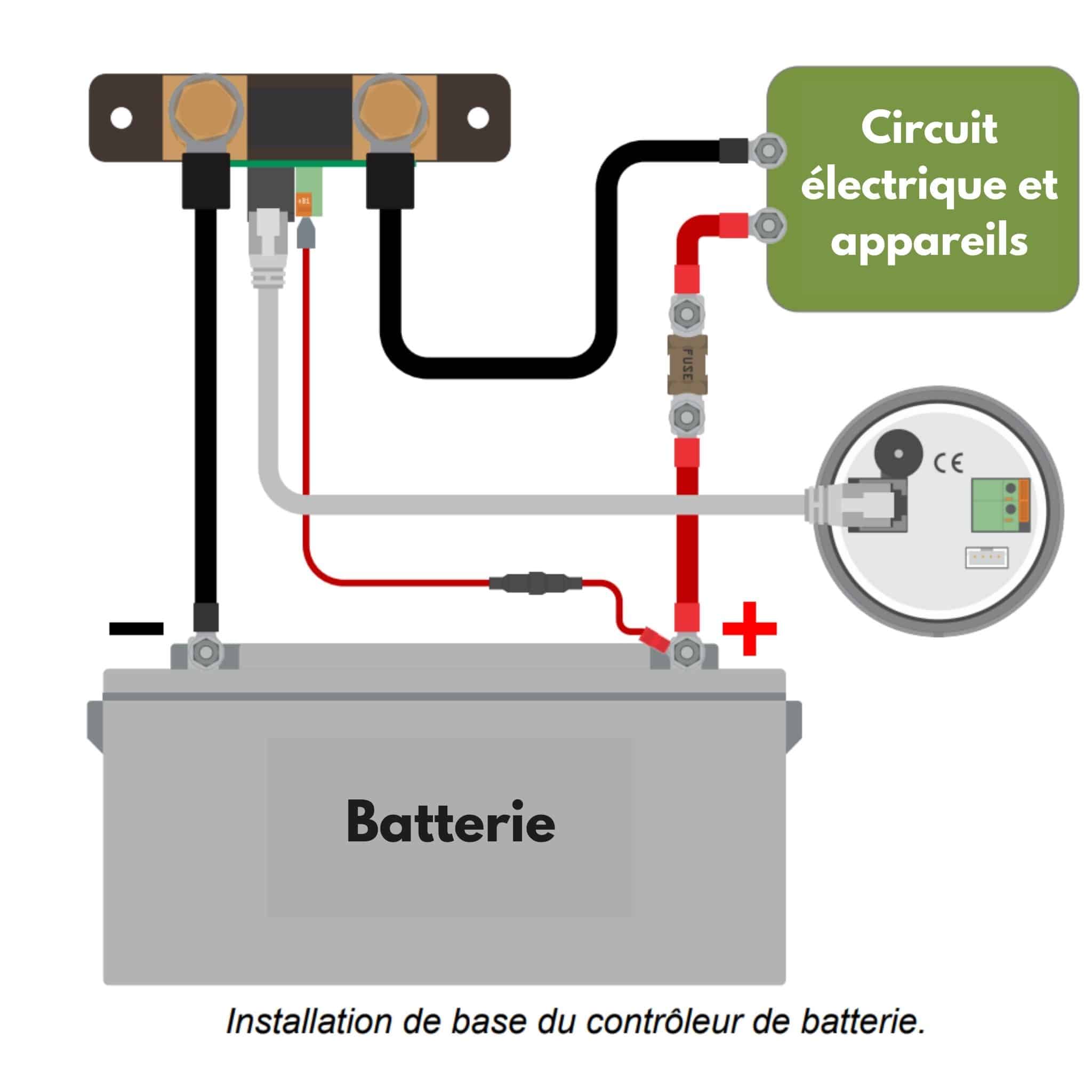

Branchements du BMV 700 Victron Energy

1. Raccordez la borne négative de la batterie au boulon M10 sur le côté « BATTERY ONLY » du shunt. Serrez le boulon du shunt avec un couple maximal de 21 Nm. Notez qu’aucune autre connexion ne doit être effectuée sur ce côté-ci du shunt ou sur la borne négative de la batterie. Toutes les charges ou chargeurs branchés sur ce point ne seront pas inclus dans le calcul de l’état de charge de la batterie.
2. Raccordez la borne négative du système électrique au boulon M10 sur le côté « LOAD AND CHARGER » du shunt. Serrez le boulon du shunt avec un couple maximal de 21 Nm. Assurez-vous que les bornes négatives de tous les consommateurs CC, des convertisseurs, des chargeurs de batterie, des chargeurs solaires et de toutes autres sources de charge sont branchées « après » le shunt.
3. Branchez la broche de la férule du câble rouge avec fusible sur le shunt en poussant la broche dans la borne +B1.
4. Branchez la cosse M10 du câble rouge avec fusible sur la borne positive de la batterie.
5. Branchez le shunt à l’unité à l’aide du câble RJ12. Branchez un côté du câble RJ12 à la borne RJ12 du shunt, et l’autre côté du câble à la borne RJ12 à l’arrière de l’unité. À présent, le contrôleur de batterie est sous tension. L’écran est activé.
   Vous pouvez configurer grâce au chapitre Configuration de la doc ci-dessus.
