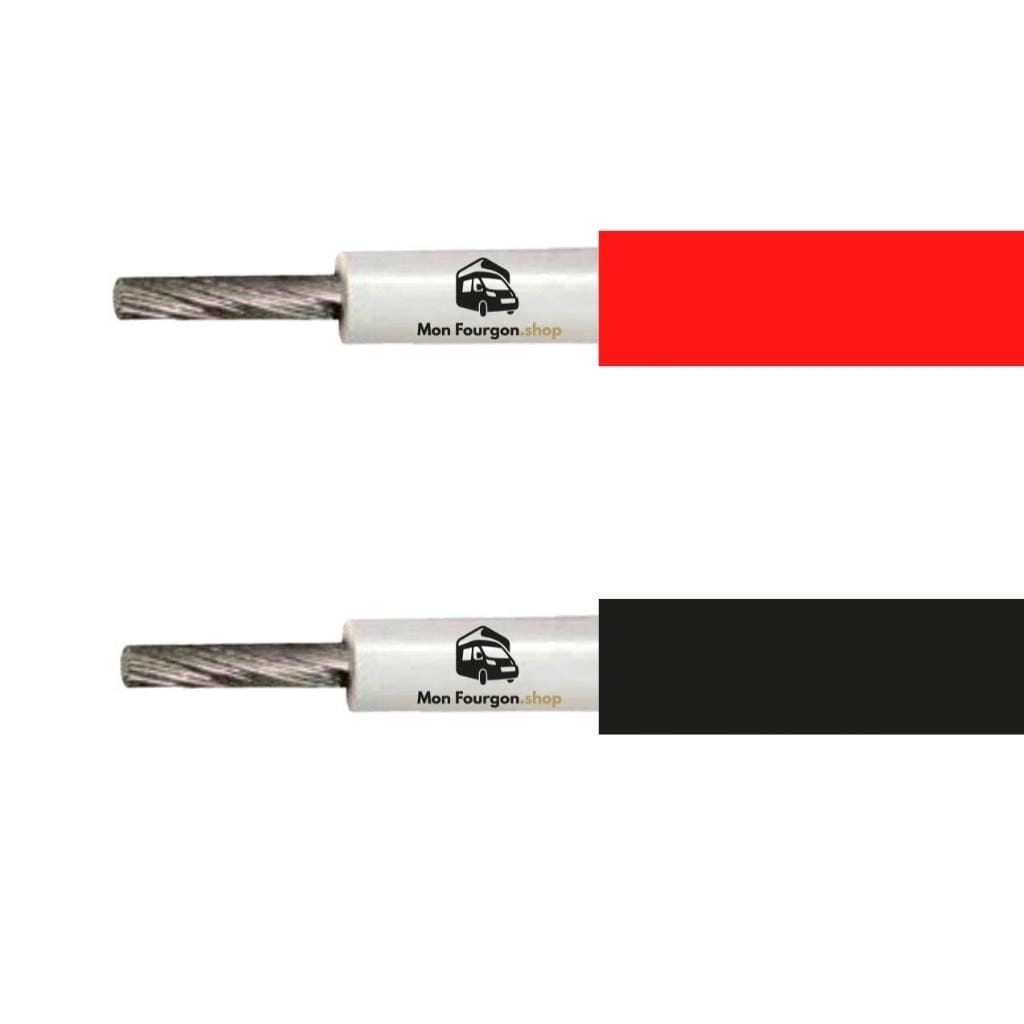

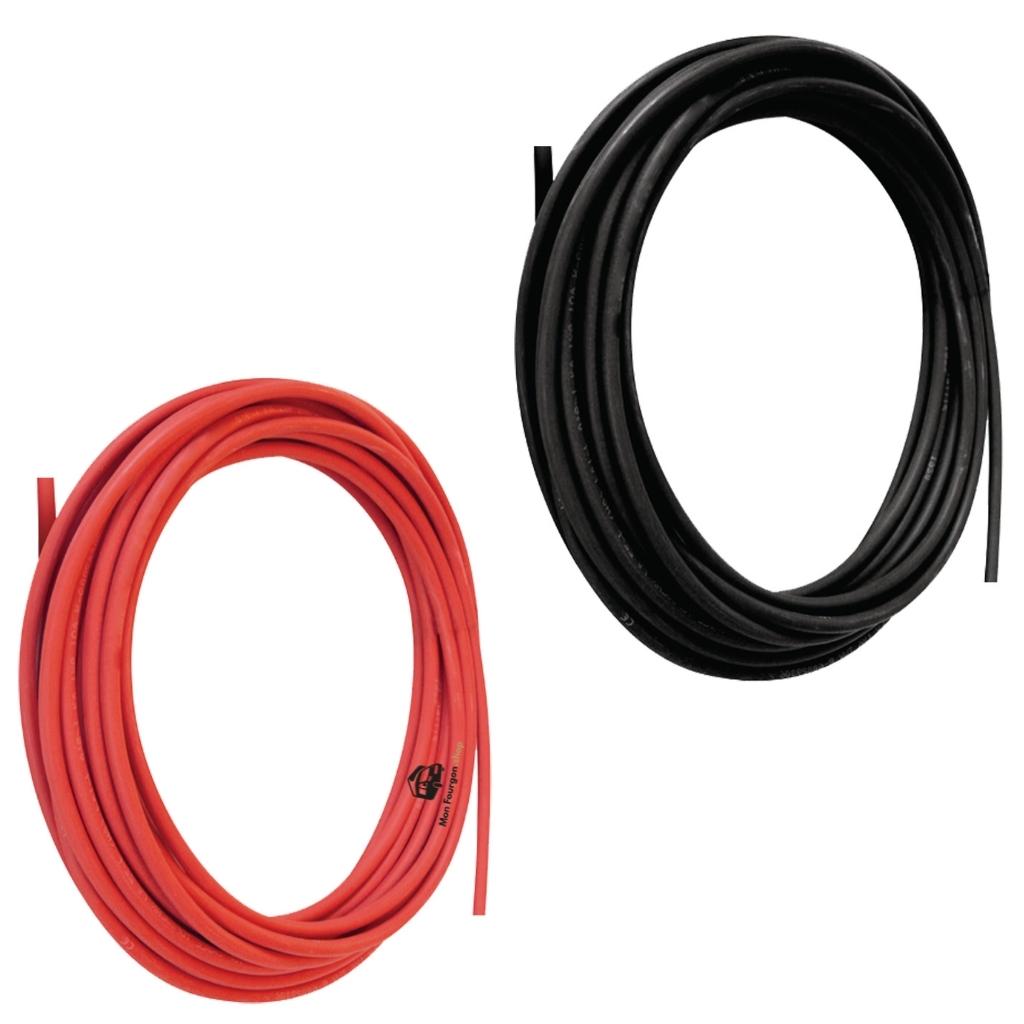

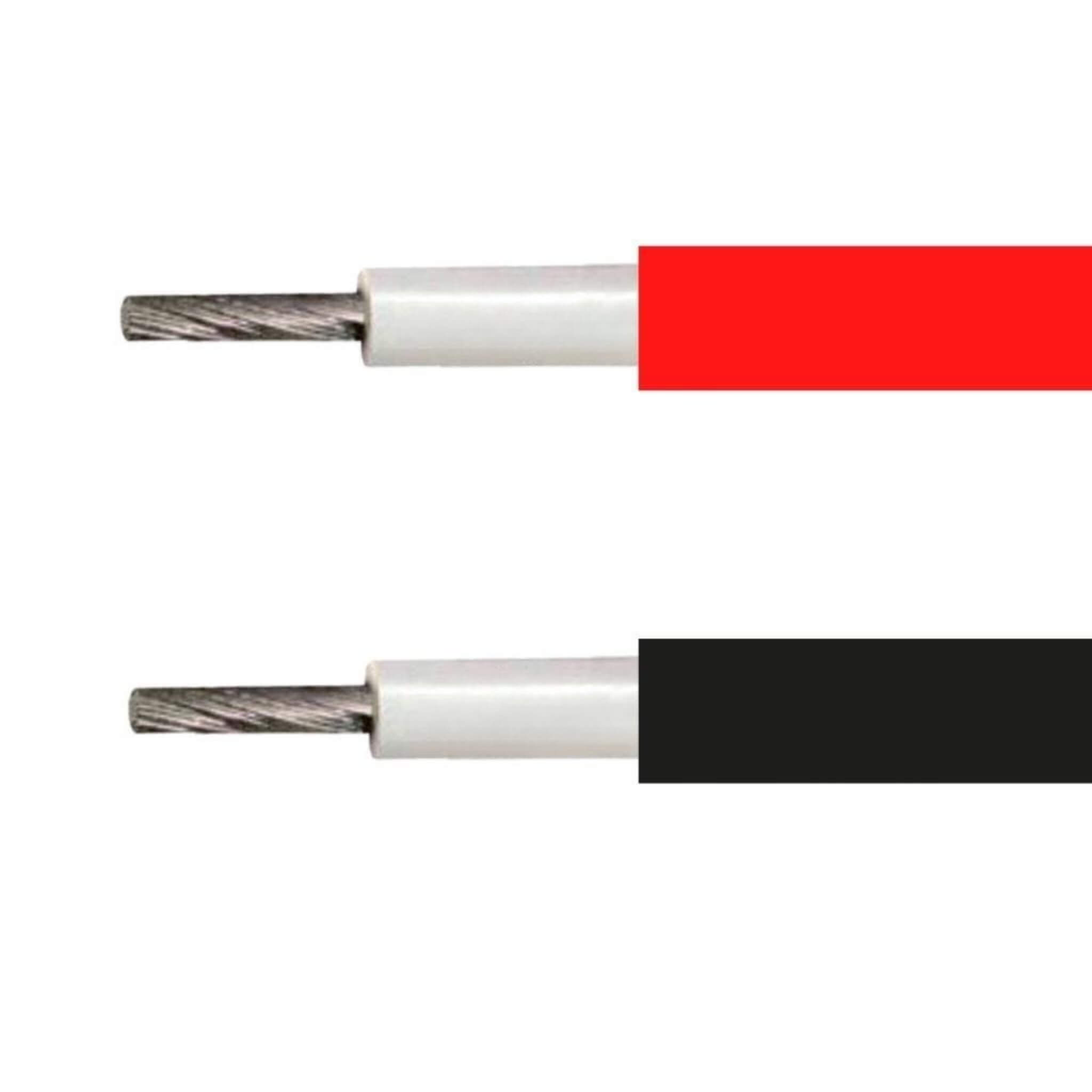

Câbles solaires rouge et noir 4 mm² 2 x 5m

Description

Nos câbles solaires en rouge et noir de section 4 mm² sont préparés sur mesure en fonction de votre commande : par exemple, si vous optez pour 3 unités, nous vous enverrons un unique tronçon de 15 mètres en rouge et 15 mètres en noir. Sachez qu’une variation de +/- 3 % peut survenir, due à la précision de l’équipement de coupe ou du fournisseur ; nous vérifions scrupuleusement chaque longueur pour une exactitude optimale.
Étant donné que ces câbles sont coupés précisément selon vos besoins, ils ne sont pas éligibles à un retour pour remboursement ou échange : nous vous conseillons de bien confirmer les sections et quantités requises. N’hésitez pas à nous contacter pour tout conseil !

Câble solaire rouge et noir 4 mm² par multiple de 5 mètres

Installez vos panneaux solaires en toute tranquillité :

Section de votre fil solaire 4 mm² pour panneaux photovoltaïques

La section d’un conducteur solaire désigne le diamètre de son cœur en cuivre, chargé de transporter le courant électrique ; elle s’exprime en mm², reflétant sa superficie effective.
Afin de réaliser un montage solaire fiable et sans risques, sélectionnez la section adaptée en tenant compte de l’intensité globale produite par vos panneaux et de la distance totale des câbles.
Les valeurs de courant et de tension figurent sur la documentation technique ou à l’arrière du panneau, indiquées comme Imp / Vmp :




Le cable solaire


Choisir le nombre de panneau de l'installation branchés sur le même régulateur

            1
            2
            3
            4
            5





Choisir si les panneaux sont en parallèles ou en série



                Série




                Parallèle




Choisir le longueur du cable (Aller + Retour) en mètre du panneau au régulateur



Choisir la tension (Vpm) en volt











VMP = Tension de puissance maximale,
IMP = Courant de puissance maximal,
IMP x VMP = WP = Puissance crête du panneau

Choisir la bonne longueur du câble solaire 4 mm²

Nous mettons à disposition ces câbles solaires de 4 mm² en longueurs multiples de 5 mètres. Pour optimiser votre configuration dans un fourgon aménagé, minimisez les parcours inutiles afin de réduire les sections nécessaires et de favoriser des trajets directs.
Cette approche vous aide à alléger le poids total et à maîtriser vos dépenses, tout en prévenant les pertes de tension ou les surchauffe dues à des distances excessives.

Différences entre câble solaire 4 mm² et câble souple classique

Contrairement à un fil souple standard, ce câble solaire est spécialement élaboré pour endurer les aléas météorologiques les plus rudes. Les rayons UV du soleil peuvent dégrader la gaine protectrice d’un câble ordinaire, aggravé par les températures extrêmes, le froid intense, les expositions aux hydrocarbures et autres agressions environnementales.
Au fil du temps, cela pourrait exposer le conducteur en cuivre, augmentant les dangers de court-circuit et menaçant la sécurité des usagers du véhicule de loisir ainsi que des appareils connectés.

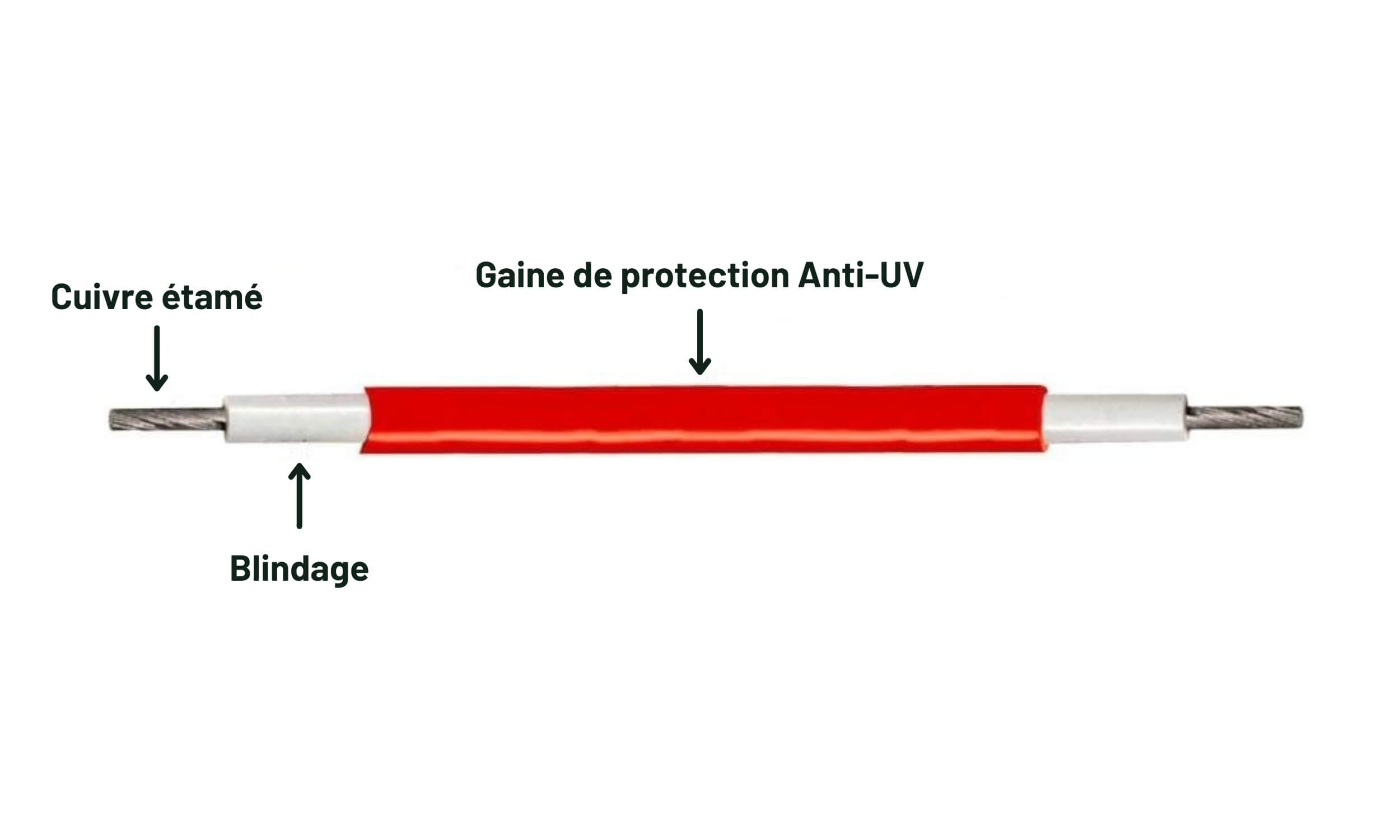

Le cœur conducteur est en cuivre étamé, ce qui améliore le rendement énergétique et limite les déperditions. Une double gaine renforcée assure une protection accrue à l’intérieur.
Ce produit respecte bien entendu les standards pour les vans aménagés et les certifications VASP. Sa flexibilité et sa robustesse le rendent résistant aux secousses et aux torsions, permettant une pose adaptée à vos besoins : sous un revêtement, dans un conduit, en surface ou intégré.

Sertir un connecteur MC4 solaire sur le câble solaire 4 mm²

La majorité des panneaux solaires intègrent des
connecteurs solaires MC4
puisqu’ils correspondent aux standards du secteur. Cette connexion assure une imperméabilité, une stabilité et une longévité optimales pour votre système.
Des
pinces
dédiées existent pour crimper ces connecteurs MC4. Pour une mise en place conforme et pérenne, suivez ces étapes essentielles :

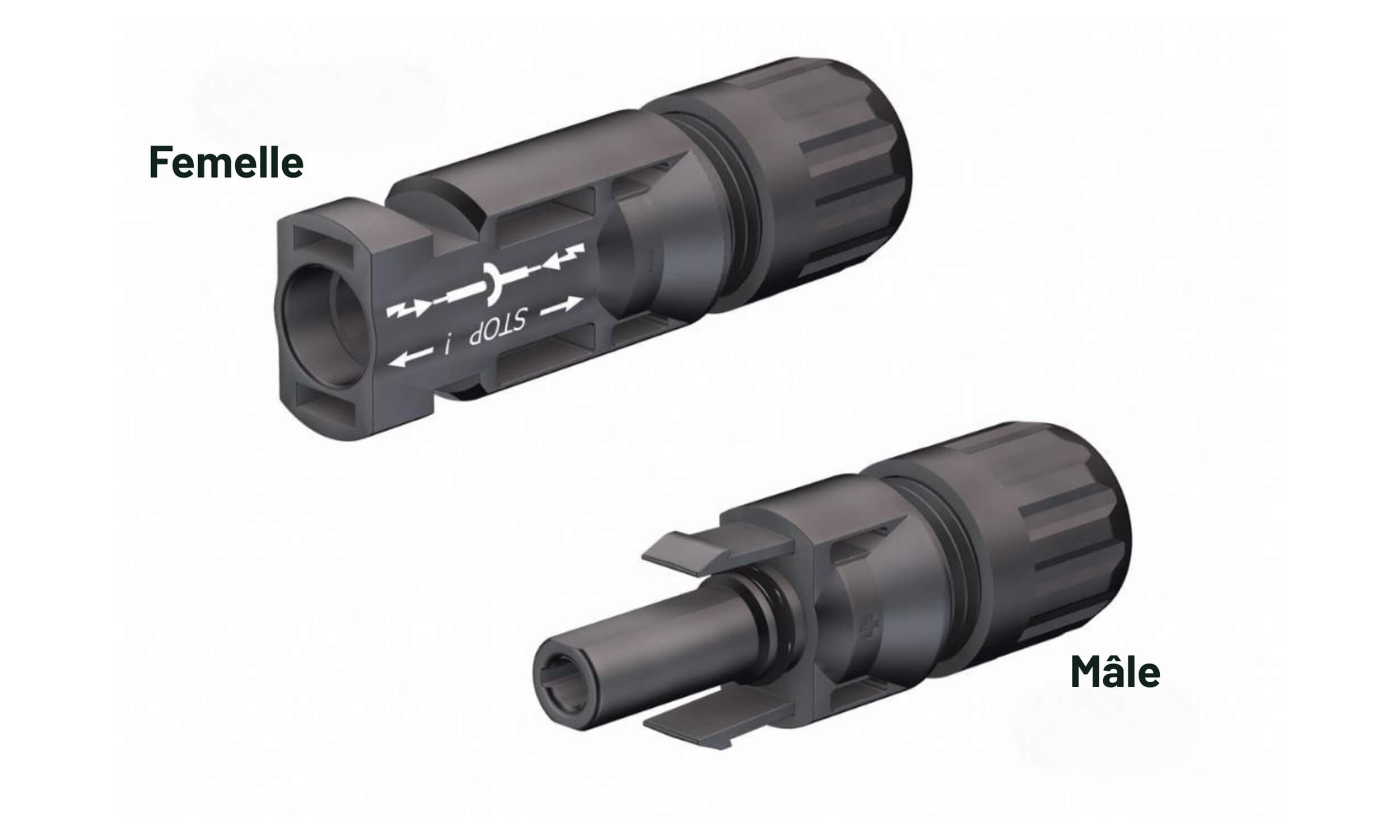

À noter : l’embout métallique le plus petit est lié au connecteur MC4 femelle et le plus large à son extrémité est lié au connecteur MC4 mâle.

1. Dénudez le câble solaire sur environ 1 cm,
2. Insérez le câble solaire dans l’embout métallique jusqu’à ce qu’il n’avance plus,
3. Pliez les pattes de sertissage l’une sur l’autre à l’aide d’une petite pince plate,
4. Vérifiez que le sertissage est bon, vous pouvez ajouter une soudure à l’étain pour consolider le sertissage,
5. Introduisez l’embout métallique à l’arrière de la prise MC4 jusqu’au « clic » d’enclenchement. Une fois la fiche métallique insérée dans le connecteur, il est impossible de la retirer. Pensez à bien vérifier les paires et à ne pas inverser les connecteurs et les fiches.
6. Vissez l’écrou arrière de la prise MC4. Celui-ci assure l’étanchéité parfaite et la solidité du connecteur.

Sertir un connecteur MC4 solaire sur le câble solaire 4 mm²

La plupart des panneaux solaires sont vendus avec des
connecteurs solaires MC4
car ce sont les normes liées aux panneaux solaires. Cette connectique est idéale pour garantir l’étanchéité, la fiabilité et la durabilité de l’installation.
Il existe des
pinces
spécialement conçues pour le sertissage des connecteurs MC4. Pour que l’installation soit conforme et durable dans le temps, il est nécessaire de respecter quelques étapes :
À noter : l’embout métallique le plus petit est lié au connecteur MC4 femelle et le plus large à son extrémité est lié au connecteur MC4 mâle.

1. Dénudez le câble solaire sur environ 1 cm,
2. Insérez le câble solaire dans l’embout métallique jusqu’à ce qu’il n’avance plus,
3. Pliez les pattes de sertissage l’une sur l’autre à l’aide d’une petite pince plate,
4. Vérifiez que le sertissage est bon, vous pouvez ajouter une soudure à l’étain pour consolider le sertissage,
5. Introduisez l’embout métallique à l’arrière de la prise MC4 jusqu’au « clic » d’enclenchement. Une fois la fiche métallique insérée dans le connecteur, il est impossible de la retirer. Pensez à bien vérifier les paires et à ne pas inverser les connecteurs et les fiches.
6. Vissez l’écrou arrière de la prise MC4. Celui-ci assure l’étanchéité parfaite et la solidité du connecteur.
