Connecteurs MC4 Uniteck

Description

Les connecteurs MC4 Uniteck se révèlent comme la solution idéale pour établir une connexion sans faille entre vos panneaux solaires dotés de prises MC4 et les autres composants de votre setup.

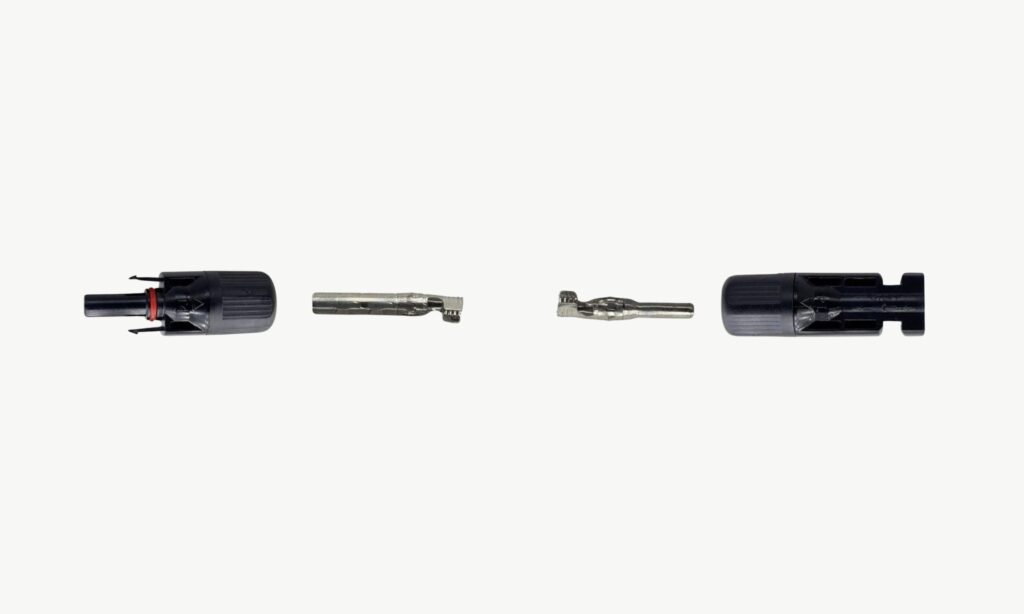

Connecteurs MC4 étanches Uniteck

Des connecteurs de haute qualité :

Pourquoi choisir les connecteurs solaires MC4 Uniteck ?

Vendus par duo, ces connecteurs solaires MC4 Uniteck ont été élaborés pour satisfaire les besoins spécifiques de votre dispositif solaire. Ils garantissent un raccordement sécurisé entre vos panneaux et l’ensemble du circuit électrique. Grâce à eux, profitez d’une jonction totalement hermétique et d’une déconnexion aisée lors des opérations de maintenance, d’ajustement ou de substitution.

Quels câbles sélectionner pour votre dispositif solaire ?

La sélection des câbles joue un rôle primordial pour assurer la durabilité de votre setup solaire face aux aléas météorologiques sévères. Les câbles solaires Uniteck de 4mm² ou 6mm² sont parfaitement adaptés à ces contraintes environnementales et sont pleinement compatibles avec les connecteurs MC4 Uniteck. Ils supportent aussi les câbles de 2,5 mm² de section.

Sertissage des connecteurs MC4 solaires Uniteck : Étapes essentielles

La majorité des panneaux solaires intègrent des connecteurs MC4 à leurs bouts afin d’offrir une étanchéité maximale et une durée de vie prolongée. Pour les fixer, des outils spécifiques comme des pinces adaptées existent, bien qu’une pince ordinaire puisse suffire dans certains cas.

Pour réaliser une mise en place respectueuse des normes et durable, respectez ces étapes clés :

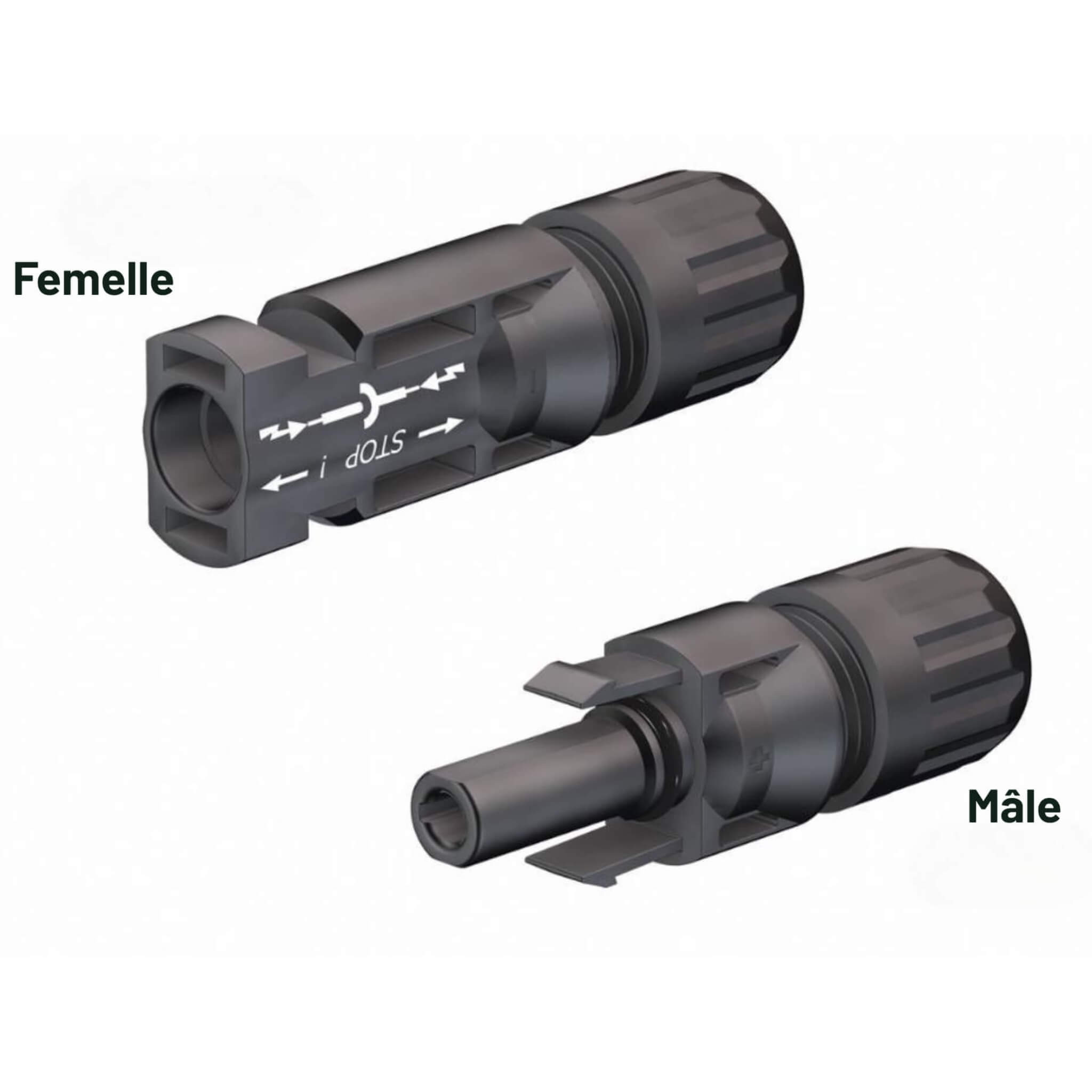

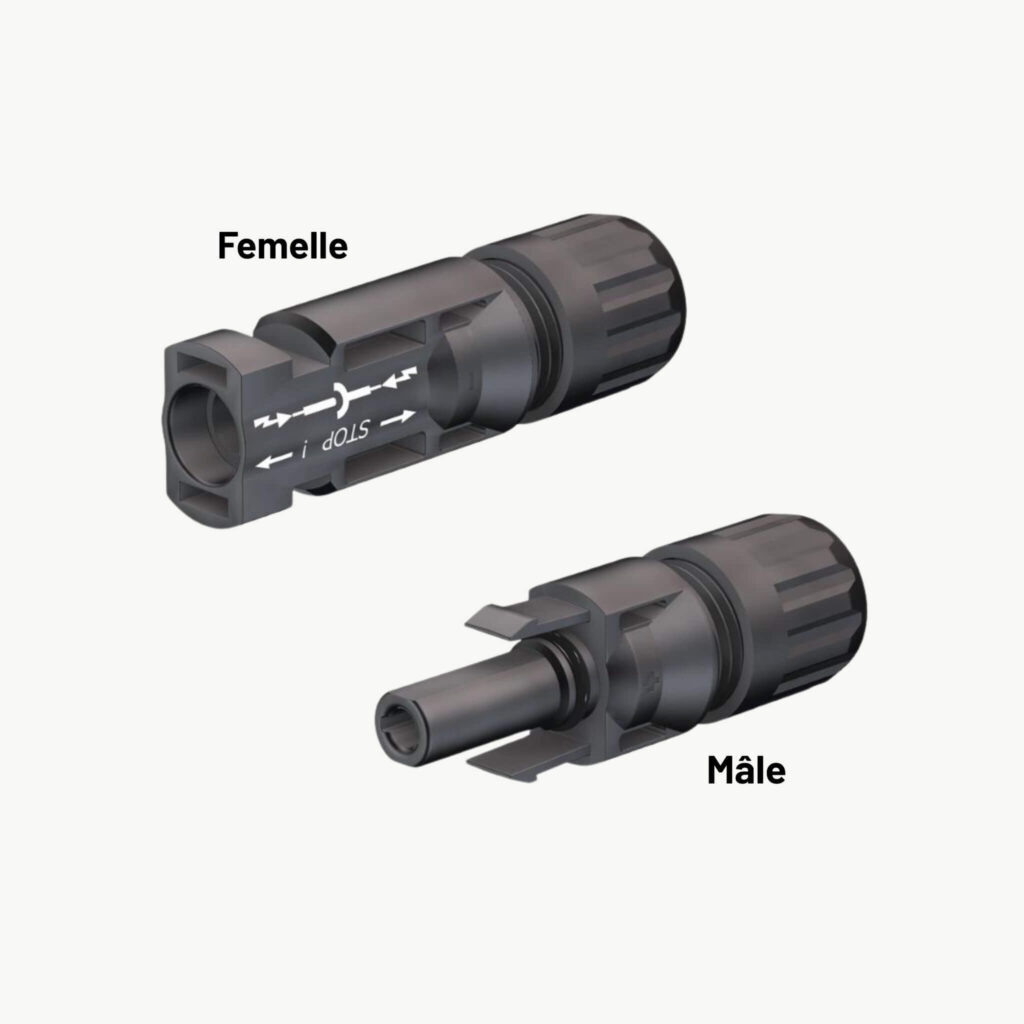

Remarque : Les connecteurs MC4 Uniteck disposent d’embouts en métal. Il est essentiel de les identifier correctement : l’embout de plus grande taille convient au connecteur mâle, alors que l’embout plus étroit est réservé au connecteur femelle.

1. Dénudez le câble solaire sur une longueur d’environ 1 cm.
2. Glissez le câble dans l’embout métallique jusqu’à atteindre la butée.
3. Repliez les languettes de fixation l’une contre l’autre en utilisant une pince à sertir spéciale MC4.
4. Contrôlez la solidité du sertissage ; si nécessaire, appliquez un peu d’étain pour le consolider.
5. Introduisez l’embout métallique par l’arrière de la fiche MC4 jusqu’à percevoir un déclic de verrouillage. Une fois la pièce métallique en place dans le connecteur, elle devient inamovible. Veillez à vérifier la correspondance des éléments et évitez toute inversion entre connecteurs et fiches.

1. Serrez l’écrou situé à l’arrière de la fiche MC4 pour garantir une étanchéité parfaite et la solidité du connecteur.

En appliquant scrupuleusement ces étapes, vous obtiendrez un dispositif solaire fiable et efficace, répondant pleinement aux exigences.
