Busbar 250A 2P avec 6 vis + couvercle Victron

Description

Distribution DC compacte et fiable : busbar 250A 2P avec couvercle (6 vis) Victron Energy

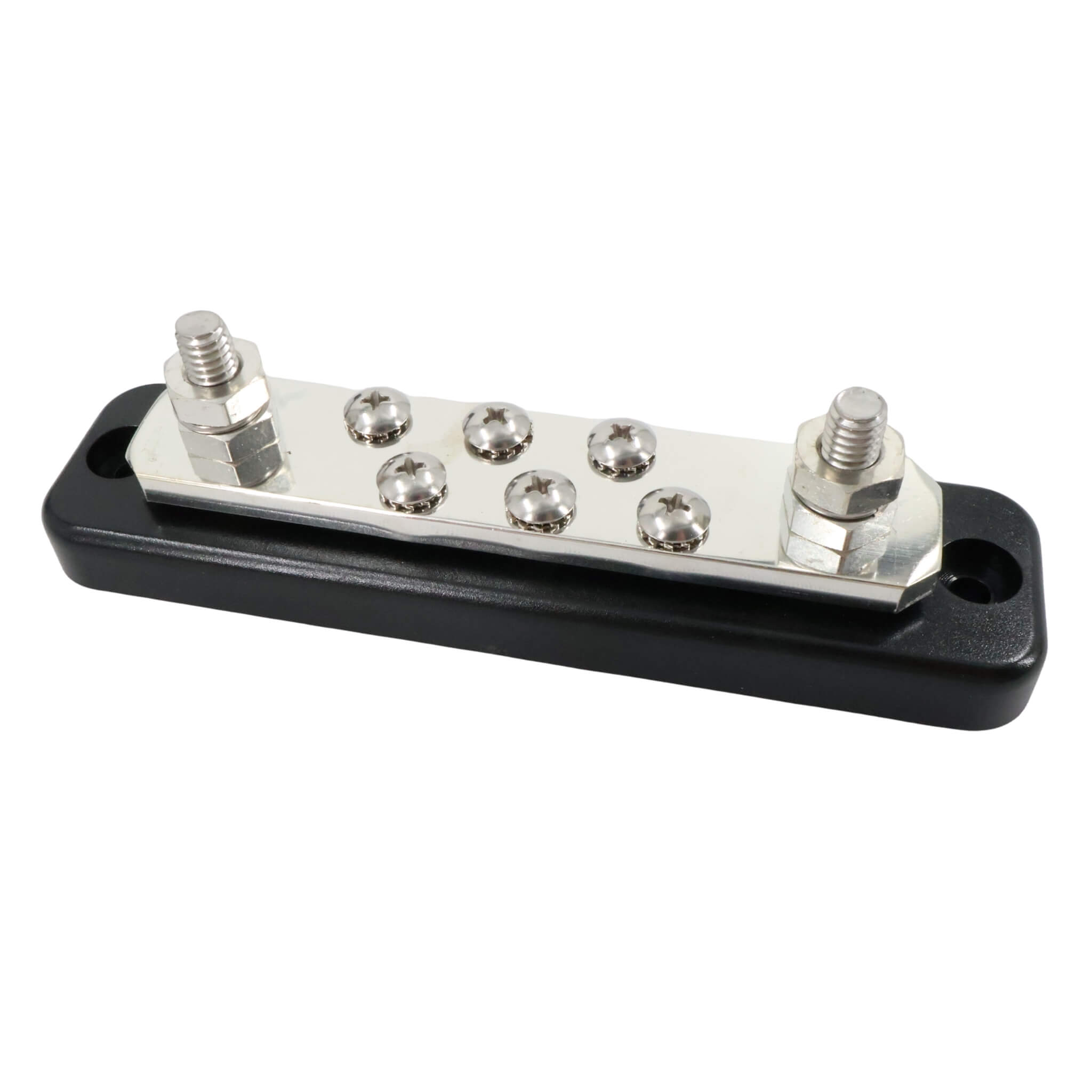

Le busbar 250A 2P avec couvercle 6 vis Victron Energy est une barre omnibus conçue pour centraliser et distribuer le courant continu dans les installations électriques de fourgons aménagés.

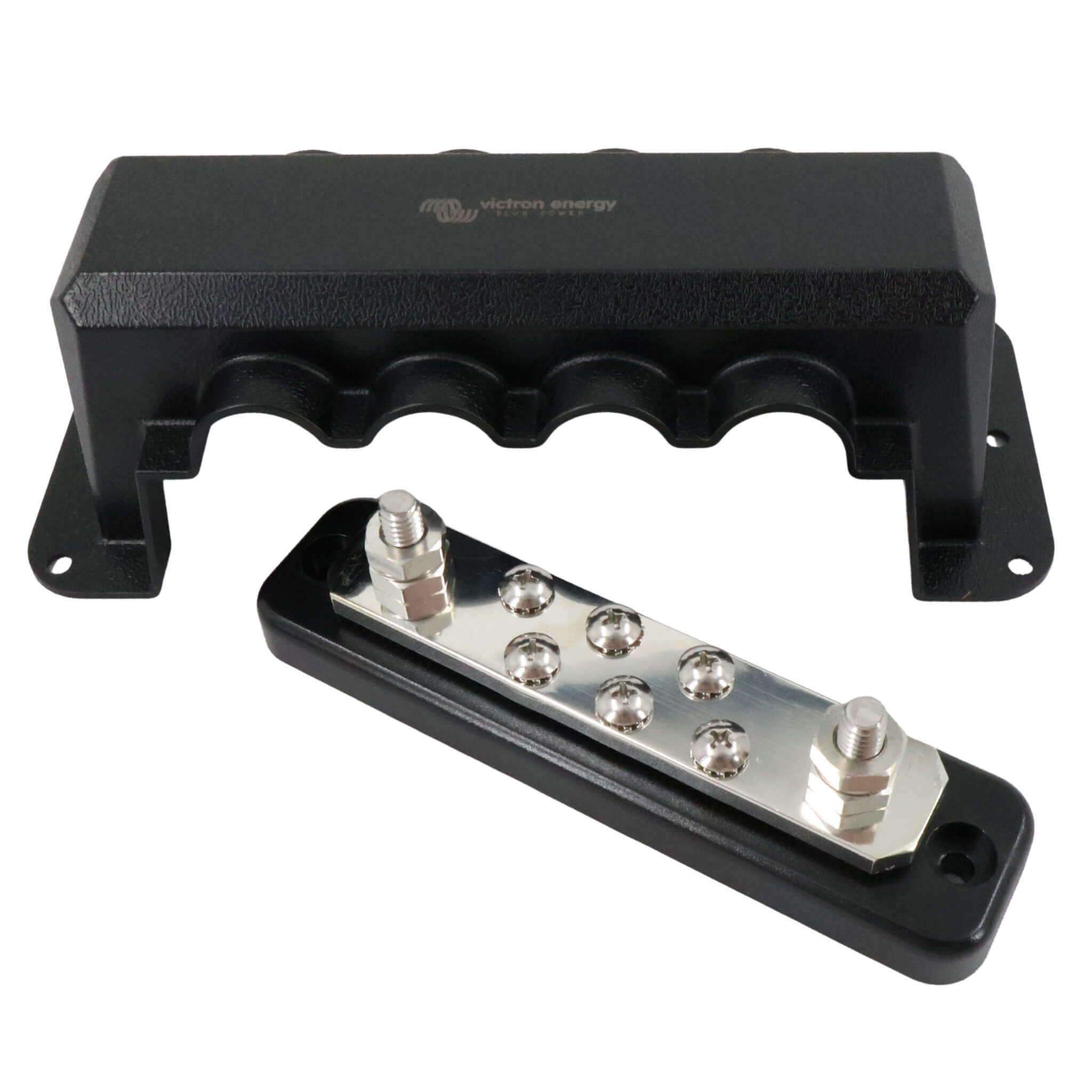

La barre omnibus 250A 2P avec couvercle Victron se distingue des solutions génériques par la qualité des matériaux retenus et par l’intégration d’un couvercle de protection amovible — un détail souvent négligé, mais déterminant pour la sécurité à bord d’un van en mouvement.

Caractéristiques techniques du busbar 250A 70V 2 pôles et 6 vis Victron

Matériaux et construction de la barre omnibus 250A 2P Victron

La barre conductrice est fabriquée en cuivre étamé (6,35 x 25 mm), un alliage choisi pour sa conductivité électrique élevée et sa résistance à l’oxydation dans les environnements humides. Les six écrous sont également en cuivre étamé, assurant une homogénéité des matériaux sur toute la chaîne de connexion.

Les six plots de connexion, d’un diamètre de 8 mm et d’une hauteur de 17 mm, sont en acier inoxydable — un choix pertinent dans un habitacle soumis aux variations thermiques et à la condensation. La base est moulée en ABS noir classé UL 94 V-0, ce qui signifie qu’elle est auto-extinguible : en cas d’échauffement anormal, le plastique ne propage pas la flamme. Le couvercle amovible est lui aussi en ABS noir, classé UL 94 V-2.

Capacité et tension du busbar 250A 2P Victron 6 vis + couvercle intégré

Avec une capacité nominale de 250 A et une tension maximale de 70 VDC, ce busbar couvre l’ensemble des architectures DC rencontrées dans les fourgons aménagés : installations 12 V, 24 V et 48 V avec une marge de sécurité confortable.

Le couple de serrage recommandé est de 13 N·m, à respecter précisément avec une clé dynamométrique : un serrage insuffisant crée des résistances de contact, un serrage excessif risque d’endommager les plots. Les vis de terminal sont de type 10-24 / 4,8 mm.

Avantages du busbar 250A 2P avec couvercle (6 vis) pour un fourgon aménagé

Dans un fourgon aménagé, le circuit électrique DC rassemble souvent de nombreux équipements : convertisseur, régulateur MPPT, chargeur DC-DC, prises 12 V, éclairage… Centraliser ces connexions sur une barre omnibus 250A 2P Victron évite les dérivations en cascade sur les bornes de batterie, qui fragilisent les connexions et compliquent les diagnostics.

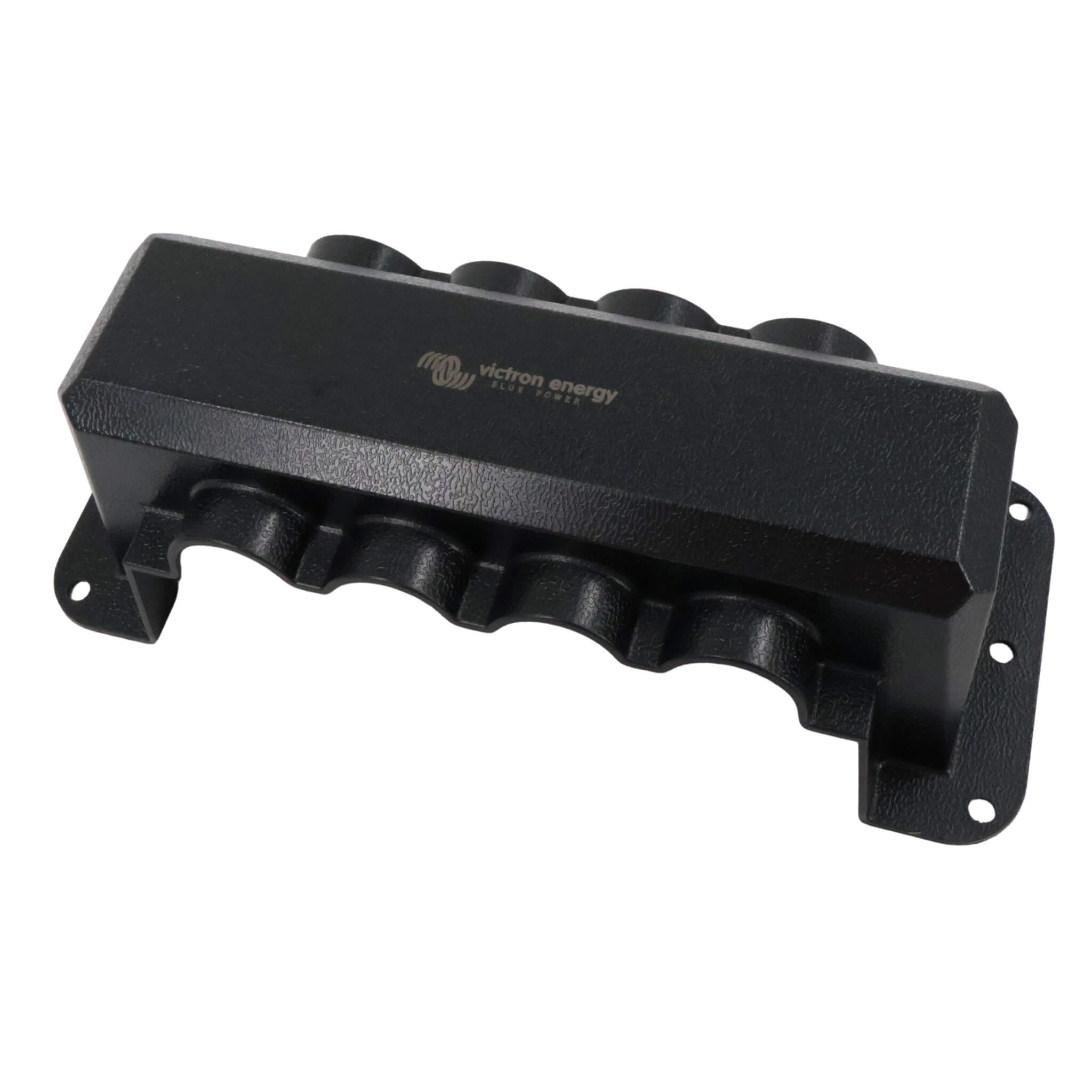

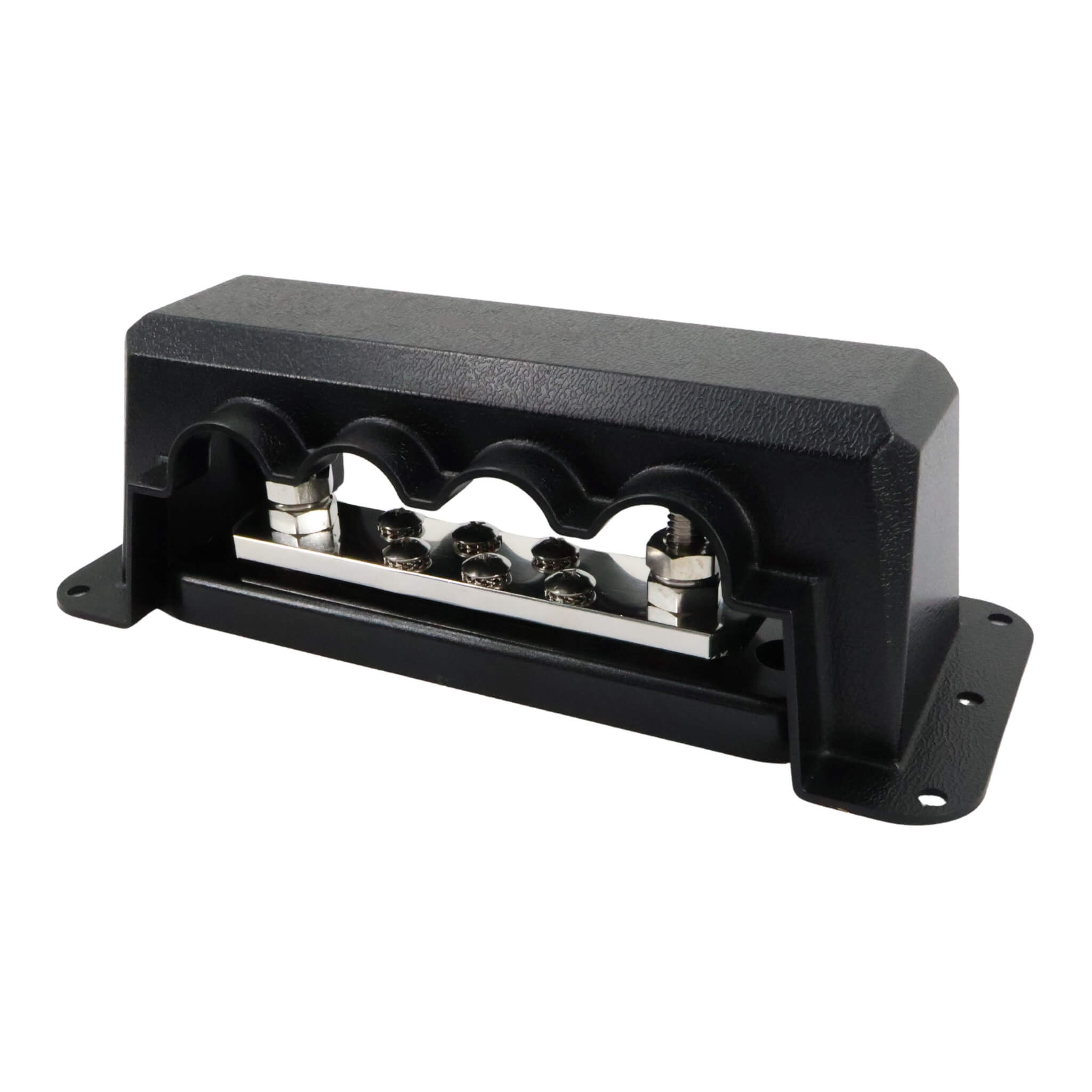

Le couvercle en ABS protège les plots des objets conducteurs pouvant tomber ou rouler dans le compartiment technique — un risque réel en conditions de roulage. Compact (42 x 153 x 38 mm sans couvercle, 65 x 216 x 86 mm avec couvercle), ce busbar s’intègre dans des espaces restreints sans sacrifier l’accessibilité. Son poids de 0,25 kg n’impacte pas la charge utile.

La garantie 5 ans Victron Energy couvre l’ensemble du composant, ce qui est rare dans cette catégorie de produits et témoigne du niveau de fiabilité attendu par le fabricant.

Installez votre busbar 250A 2P avec 6 vis et couvercle dans votre van

1. Mettre l’installation électrique hors tension avant toute intervention.
2. Choisir un emplacement accessible, protégé de l’humidité directe, avec une ventilation suffisante pour éviter tout échauffement.
3. Fixer la base du busbar sur un support rigide à l’aide de vis adaptées à la surface d’appui.
4. Dénuder chaque câble sur 8 à 10 mm et équiper chaque extrémité d’un cosses tubulaires ou en anneau de section appropriée.
5. Insérer les vis de terminal 10-24 / 4,8 mm dans les plots de 8 mm de diamètre, puis enfiler les cosses et les écrous en cuivre étamé.
6. Serrer chaque vis au couple de 13 N·m à l’aide d’une clé dynamométrique.
7. Effectuer un test de continuité et vérifier l’absence de court-circuit entre les deux pôles au multimètre.
8. Mettre en place le couvercle ABS et remettre l’installation sous tension.

Entretenez votre busbar 250A 2 pôles avec 6 vis et couverture – Victron Energy

En environnement van, les vibrations de route sollicitent progressivement les connexions vissées. Il est recommandé de vérifier le couple de serrage tous les trois mois dans ce contexte spécifique, contre six mois en installation fixe. Une légère oxydation verte sur les surfaces en cuivre indique une corrosion débutante à traiter avec une brosse douce et, si nécessaire, une fine couche de graisse diélectrique.

Inspecter visuellement la base ABS à chaque entretien : toute fissure ou déformation de la coque impose le remplacement complet du composant. Utiliser exclusivement des vis de terminal de type 10-24 / 4,8 mm conformes pour tout remplacement.

Produits pour compléter l’installation busbar Victron Energy 250A 2P avec 6 vis + couvercle

Pour compléter le circuit de distribution, Victron Energy propose plusieurs composants directement compatibles avec ce busbar :

• Busbar 250A 2P avec 12 vis + couvercle — pour les installations nécessitant davantage de points de connexion sur la même capacité
• Busbar 250A 4P + couvercle — pour étendre la distribution à quatre pôles
• Lynx Distributor M10 — une solution de distribution intégrée pour les architectures plus complexes
• MIDI-fuse et MEGA-fuse Victron — fusibles de protection à intégrer en amont du busbar sur chaque départ de câble
• SmartSolar MPPT 100/50 ou 150/60 — régulateurs solaires pouvant alimenter le circuit via ce busbar
