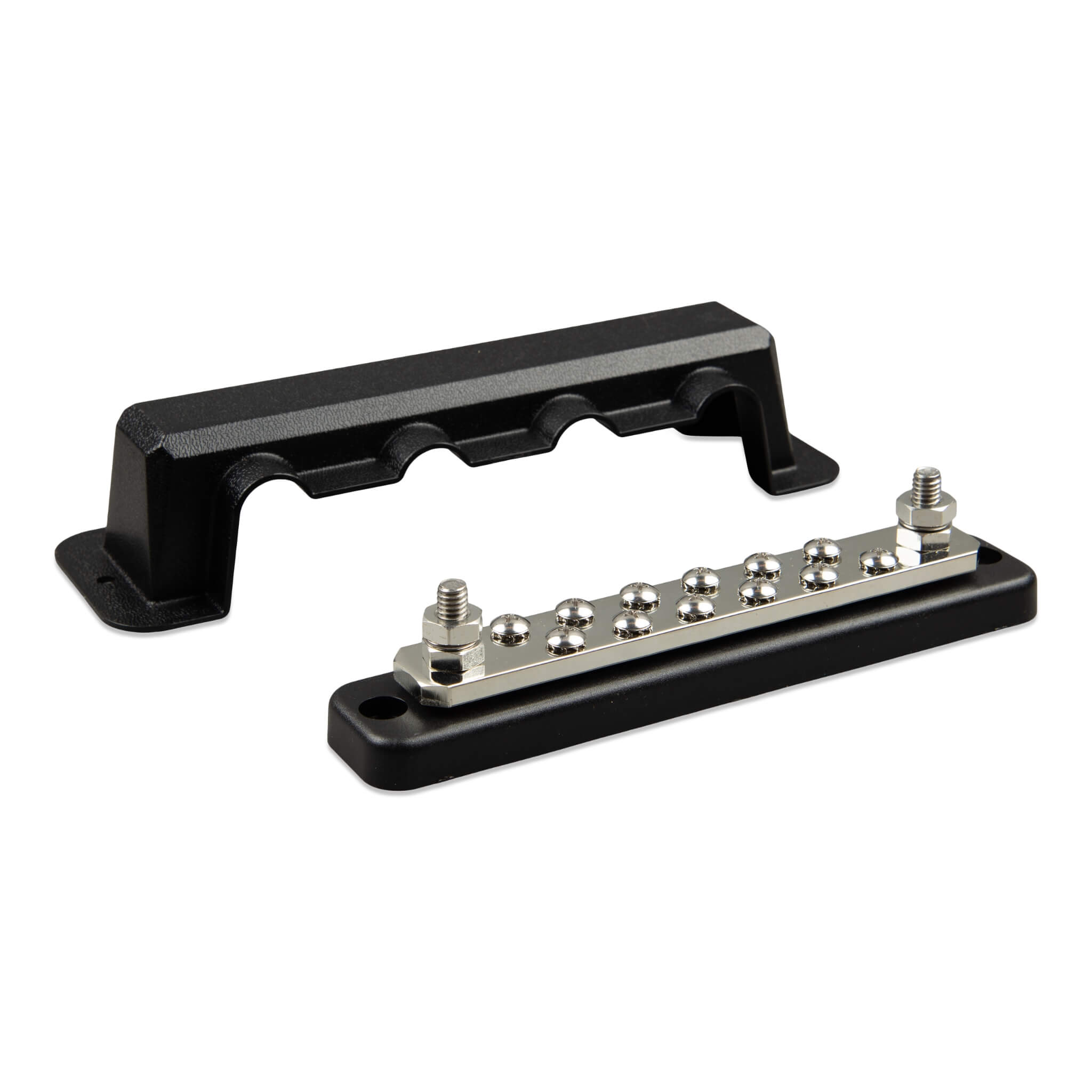

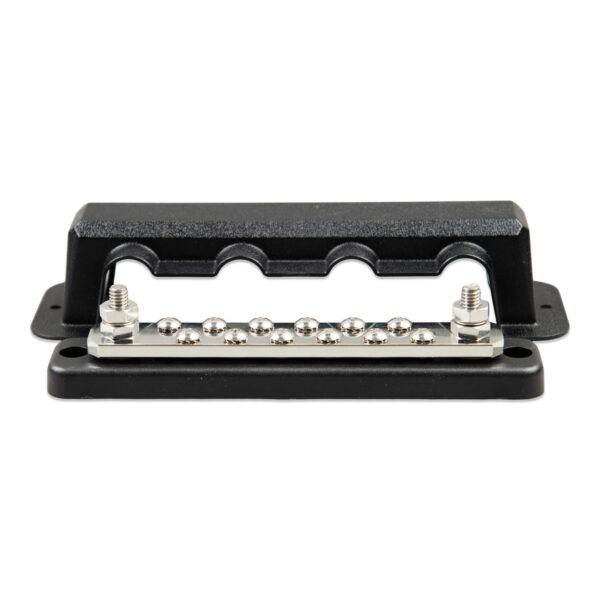

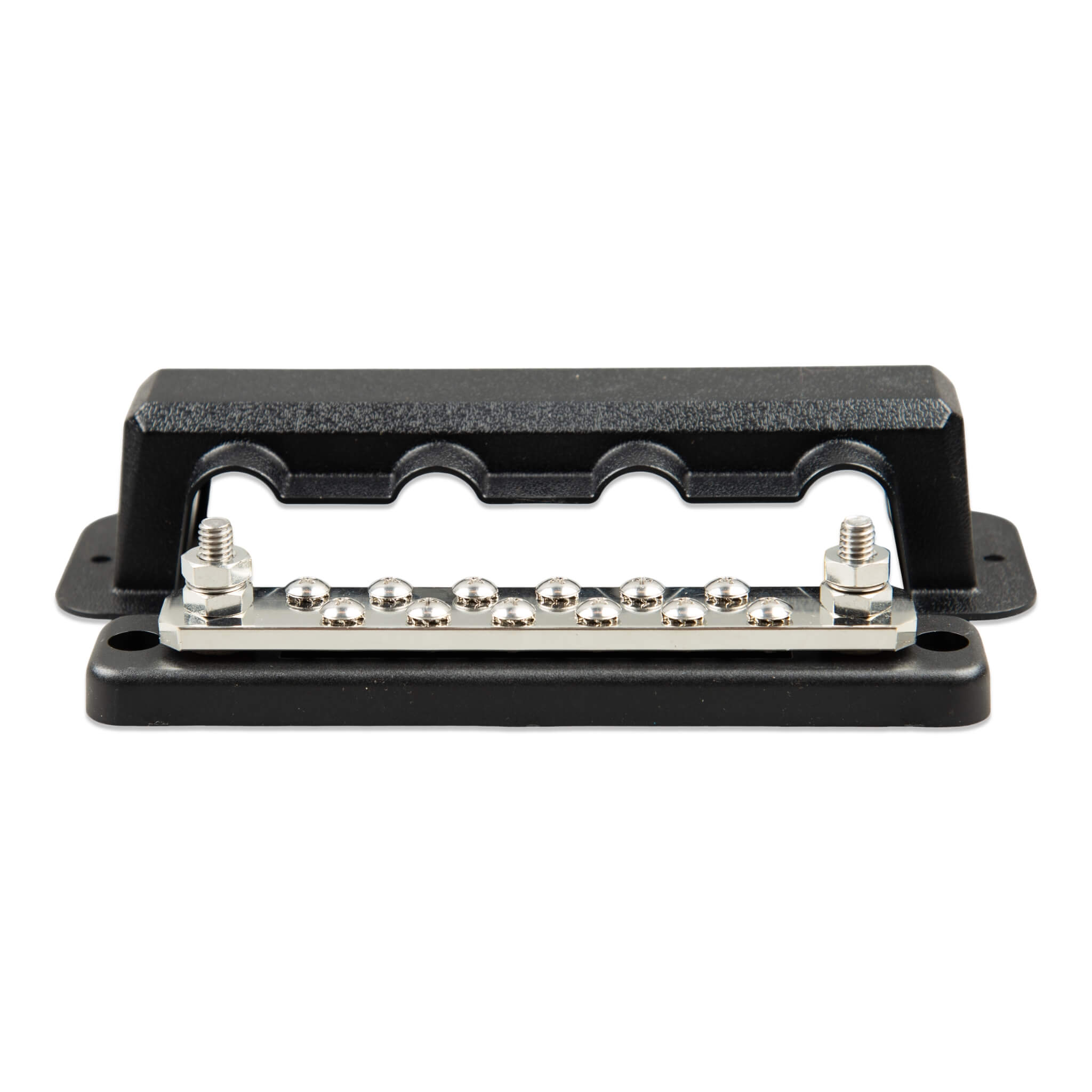

Busbar 250A 2P avec 12 vis + couvercle Victron

Description

Centralisez et répartissez votre alimentation électrique en van avec la barre omnibus 250A 2P 12 vis avec couvercle Victron Energy

Le Busbar 250A 2P avec 12 vis et couvercle Victron Energy est une barre de distribution DC conçue pour centraliser et répartir l’alimentation électrique dans un van aménagé. Là où un simple câblage en étoile depuis la batterie devient ingérable dès que le nombre d’équipements augmente, la barre omnibus offre un point de raccordement propre, sécurisé et accessible. Elle s’intègre dans tout circuit DC 12V ou 24V jusqu’à 70V, ce qui la rend parfaitement adaptée aux installations de fourgons et camping-cars modernes.

Fabriquée par Victron Energy et garantie 5 ans, cette référence se distingue par la qualité de ses matériaux et la rigueur de ses tolérances ; deux critères essentiels dans un environnement soumis aux vibrations et aux variations thermiques d’un véhicule en usage intensif.

Caractéristiques techniques du Busbar – 250A / 70V – 2P avec 12 vis – avec couverture – Victron Energy

Barre omnibus 250A 2P avec 12 vis + couvercle Victron et matériaux conducteurs

La bande conductrice est fabriquée en cuivre étamé (6,35 x 25 mm), un alliage reconnu pour sa faible résistivité électrique et sa résistance à l’oxydation. L’étamage protège la surface du cuivre dans les environnements humides, ce qui représente un avantage concret dans un fourgon aménagé ou un bateau. Le résultat : des connexions stables dans le temps sans perte de conductivité.

Les goujons terminaux sont en acier inoxydable, diamètre 5/16 pouce (8 mm), avec une hauteur de 17 mm. Les écrous hexagonaux sont en cuivre étamé. L’ensemble résiste à la corrosion et maintient le couple de serrage dans la durée.

Protection et base — Busbar 250A 2P avec 12 vis + couvercle ABS UL 94

La base est moulée en ABS noir classifié UL 94 V-0, la classification ignifuge la plus stricte de cette norme. Le couvercle amovible est en ABS UL 94 V-2. Ensemble, ils isolent les bornes sous tension et préviennent tout court-circuit accidentel — une précaution indispensable dans un espace de vie confiné.

Spécifications électriques et mécaniques du Busbar 250 A 70 V 2 pôles et 12 vis Victron

• Courant nominal : 250A
• Tension maximale : 70V DC
• Configuration : 2 pôles (2P)
• Nombre de vis terminales incluses : 12 vis 10-24 / 4,8 mm
• Couple de serrage recommandé : 13 N·m (110 lbf·inch)
• Dimensions (avec couvercle) : 48 x 237 x 70 mm
• Poids (12 vis incluses) : 0,77 lb
• Pays de fabrication : Taiwan

Centralisez vos connexions 12V avec le Busbar 250A 2P avec couvercle (12 vis) – Victron Energy

Dans un fourgon aménagé, la gestion des câbles constitue l’un des défis les plus sous-estimés. La barre omnibus 250A 2P Victron centralise jusqu’à 12 connexions, ce qui élimine les dérivations multiples sur la batterie et réduit considérablement la longueur de câblage nécessaire.

Les 12 vis disponibles offrent suffisamment de points de connexion pour raccorder simultanément un convertisseur, un régulateur de charge solaire, un chargeur à quai, un BMS et plusieurs consommateurs secondaires.

La garantie de 5 ans Victron Energy confirme la fiabilité attendue sur des installations durables, que ce soit pour un usage itinérant ou une résidence mobile à l’année.

Montez pas à pas de la barre omnibus 250A 2P Victron 12 vis + couvercle

1. Sélectionnez un emplacement accessible, ventilé et sur surface plane, à proximité de la batterie principale.
2. Fixez la base du busbar sur son support de montage en veillant à la stabilité de l’ensemble.
3. Serrez chaque vis au couple recommandé de 13 N·m avec une clé dynamométrique.
4. Branchez successivement chaque équipement DC (convertisseur, régulateur solaire, chargeur…) sur les bornes disponibles.
5. Serrez chaque connexion d’équipement au même couple de 13 N·m.
6. Posez le couvercle de protection ABS sur la barre omnibus.
7. Vérifiez la continuité et l’absence de court-circuit au multimètre avant la mise sous tension.

Entretien et conseils pour la durée de vie du busbar 250A Victron 2 pôles et 12 vis

Inspectez l’ensemble des connexions tous les 6 mois, et contrôlez le couple de serrage à 13 N·m. Un nettoyage à chiffon sec tous les 3 à 4 mois suffit en environnement standard. En milieu humide ou marin, une inspection mensuelle permet de détecter les traces de sel ou d’oxydation sur les bornes.

Surveillez les signes d’usure : noircissement des bornes, odeur de surchauffe, fissures dans le boîtier ABS ou décoloration. En cas de couvercle fissuré, remplacez-le immédiatement. Ne dépassez jamais le couple de serrage maximum — forcer les vis abîme les filetages en acier inoxydable et compromet la connexion.

Complétez votre distribution 12V avec les accessoires compatibles au Busbar 250A 2P 12 vis + couvercle Victron

Pour compléter votre circuit de distribution DC, Victron Energy propose une gamme cohérente de composants compatibles avec ce busbar :

• Busbar 250A 4P et 6P + couvercle — pour étendre la distribution sur plusieurs circuits indépendants
• MEGA-fuse 200A à 500A — protection par fusible en amont du busbar
• Lynx Distributor et Lynx Power In M10 — modules de distribution avancés pour installations complexes
• Victron Battery Switch 275A — interrupteur principal pour isoler le circuit
• Dual Terminal Stud M8-linked set — pour relier deux busbars entre eux
