Busbar 250A 4P + couvercle Victron

Description

Solution pour organiser votre distribution DC en fourgon : Barre omnibus 250A 4P couvercle Victron

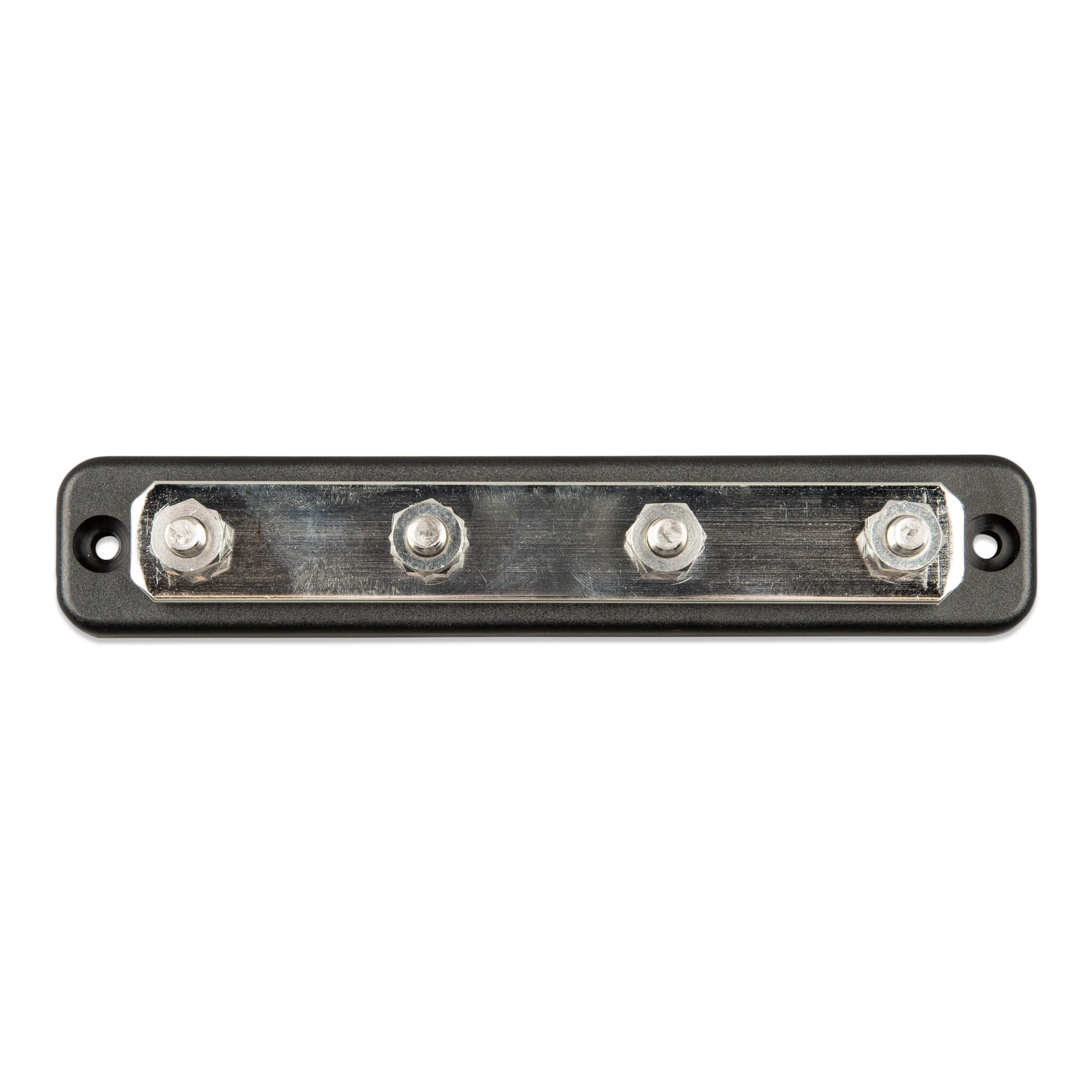

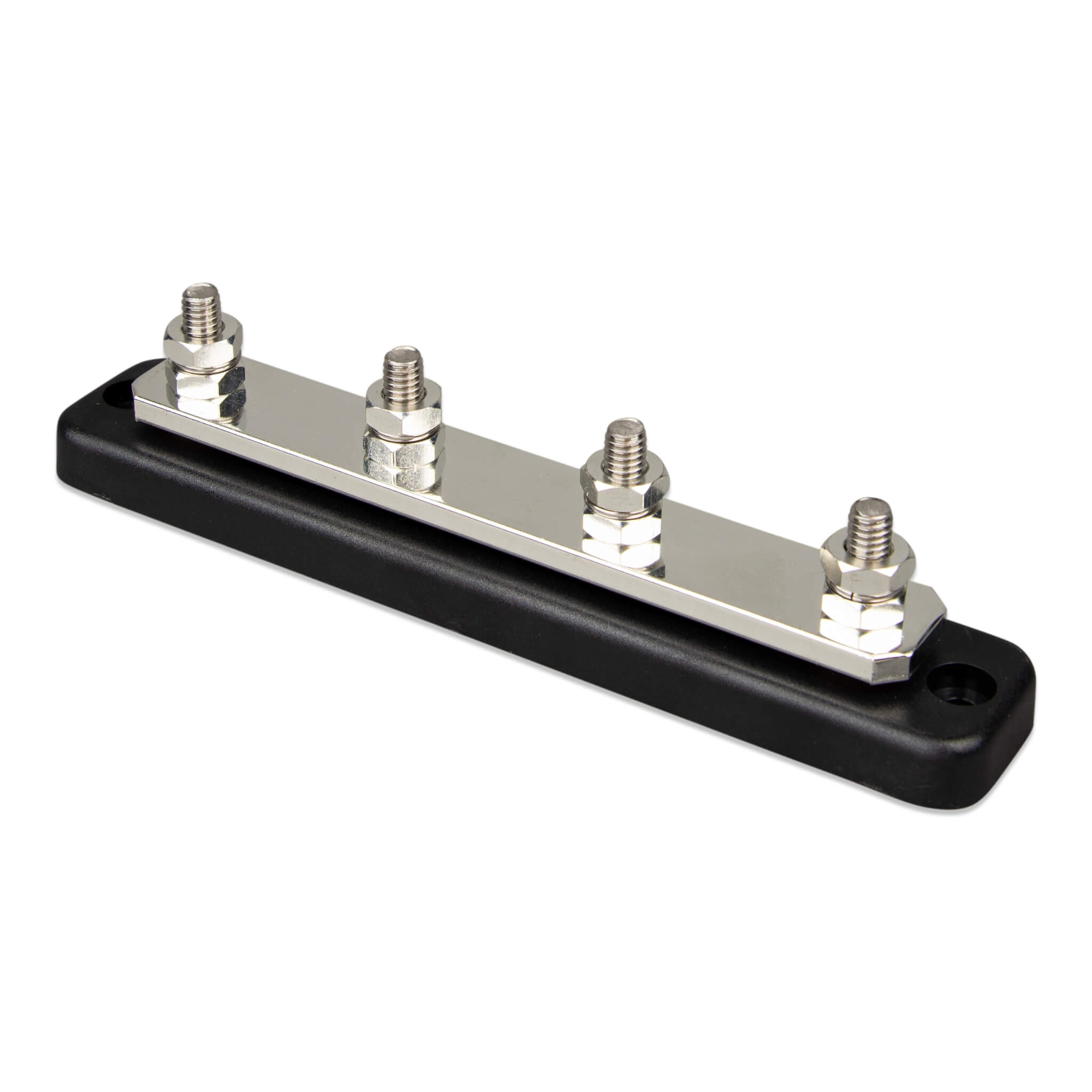

Le Busbar 250A 4P avec couvercle Victron Energy est une barre de distribution DC conçue pour centraliser les connexions à fort courant dans un fourgon aménagé. Là où des connexions directes sur les bornes de batterie génèrent rapidement un enchevêtrement de câbles difficile à diagnostiquer, cette barre omnibus Victron regroupe jusqu’à quatre circuits indépendants sur un seul point de distribution propre, sécurisé et accessible.

Contrairement à une simple réglette de connexion ou à des cosses empilées sur les bornes de batterie, la barre omnibus 250A 4P Victron est dimensionnée pour les installations électriques sérieuses : courant nominal de 250 A, tension maximale de 70 V DC, et une construction en cuivre étamé qui garantit une conductivité élevée et une résistance durable à la corrosion.

Caractéristiques techniques du Busbar 250A 4P avec couvercle Victron Energy

La barre conductrice est réalisée en cuivre étamé (section 5 × 24 mm), un matériau reconnu pour ses faibles pertes résistives et sa tenue à l’oxydation dans les environnements humides ou salins. Les quatre bornes sont en acier inoxydable (diamètre 5/16″ / 8 mm, hauteur 17 mm), vissées dans des écrous hexagonaux en cuivre étamé. L’ensemble repose sur une base en ABS noir certifié UL 94 V-0, classification qui atteste une résistance à l’auto-inflammation — un critère de sécurité non négligeable dans un espace confiné.

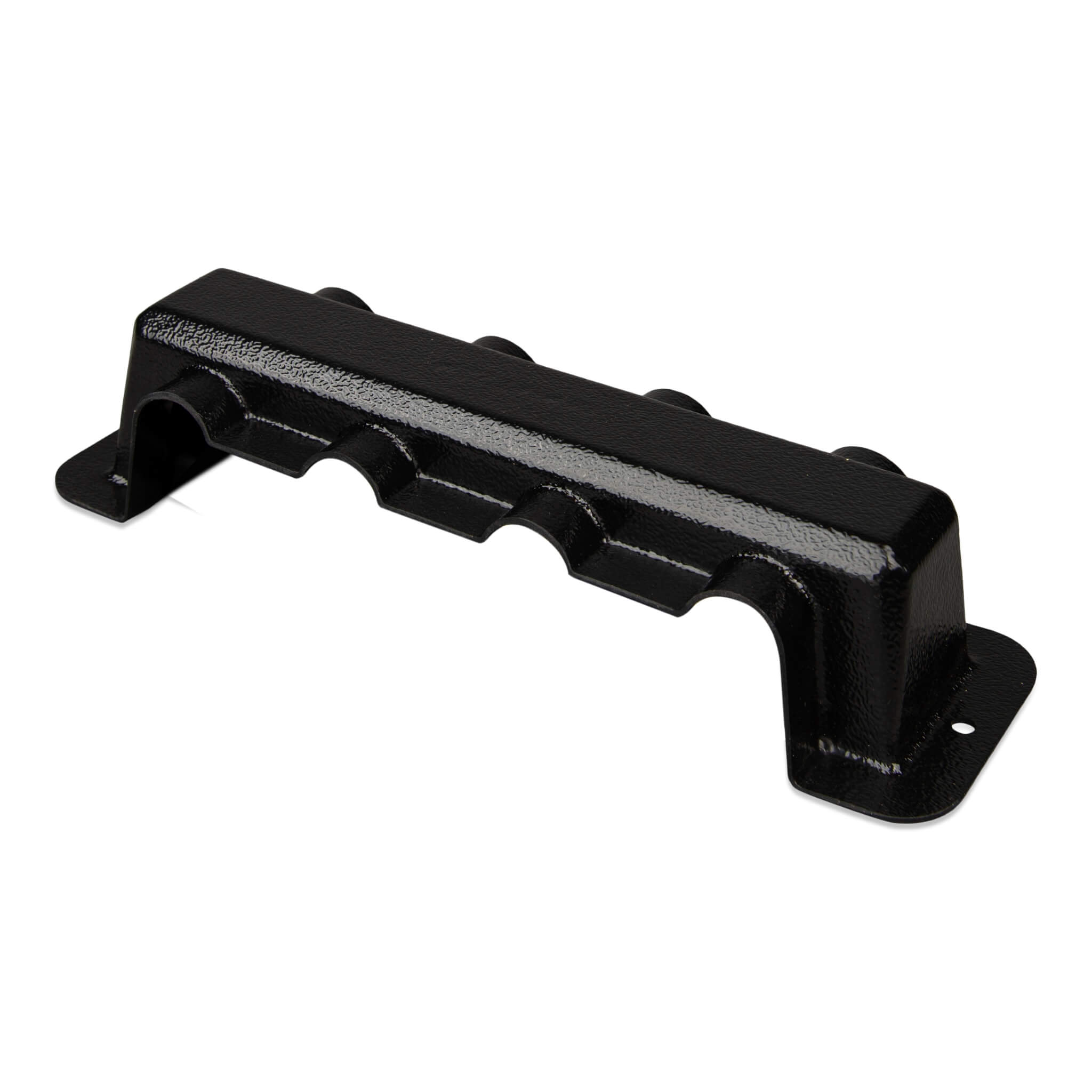

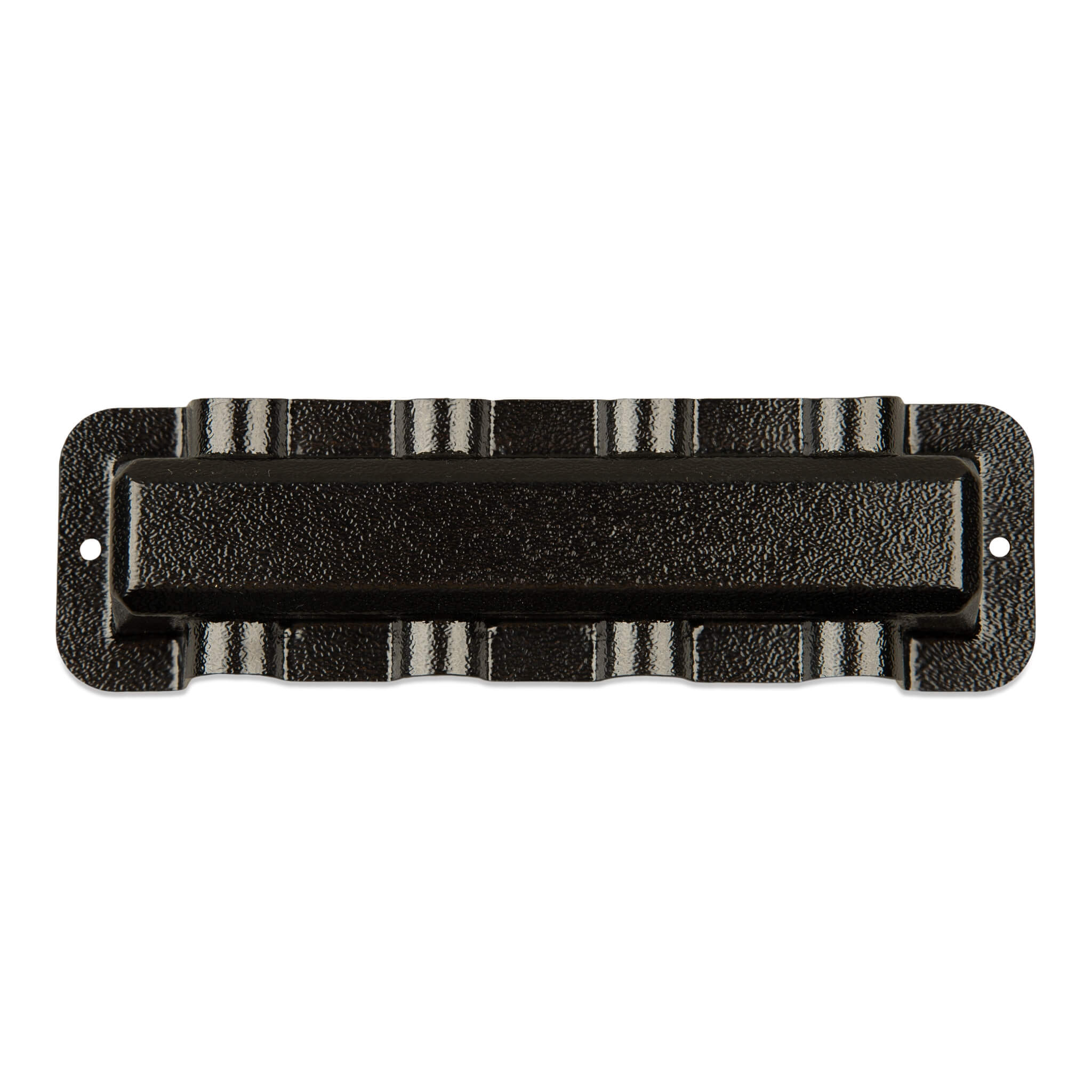

Le couvercle de protection fourni est en ABS noir UL 94 V-2, amovible et coulissant sur l’ensemble de la barre. Il protège les bornes sous tension contre tout contact accidentel pendant le fonctionnement.

Dimensions et données électriques du Busbar 250A / 70V 4P + couvercle Victron

• Courant nominal : 250 A
• Tension maximale : 70 V DC
• Nombre de pôles : 4 bornes
• Dimensions avec couvercle : 48 × 237 × 70 mm
• Espacement des trous de montage : 181 mm centre à centre
• Couple de serrage recommandé : 13 N·m (110 lbf·inch)
• Poids : 0,24 kg

Simplifiez et structurez votre installation 12V avec la barre omnibus 250A 4 pôles et couvercle

Dans une installation électrique de van, la barre de distribution est souvent le maillon que l’on néglige jusqu’au moment où le câblage devient ingérable. En centralisant les départs positifs ou négatifs sur la Busbar 4P Victron, vous obtenez une architecture lisible, facile à diagnostiquer et à faire évoluer si vous ajoutez un équipement.

La compatibilité native avec l’écosystème Victron — onduleurs Multiplus ou Phoenix, régulateurs MPPT, SmartShunt, BMS lithium — simplifie la conception du circuit DC. Chaque borne accepte des cosses anneau de 8 mm, standard sur les câbles de batterie de section 50 mm² ou plus.

Posez votre Busbar 250A 4 pôles + couvercle Victron Energy

1. Choisissez un emplacement sec, ventilé et accessible à proximité de la batterie, en dehors des zones exposées aux projections d’eau.
2. Déconnectez entièrement la batterie et ouvrez l’interrupteur de coupure principal avant toute intervention.
3. Utilisez les trous pré-percés de la base comme gabarit pour marquer les points de fixation sur la surface de montage.
4. Percez les trous et fixez la barre omnibus avec des boulons M8, en serrant de façon uniforme.
5. Préparez les extrémités de câbles avec des cosses anneau 5/16″ adaptées à la section utilisée.
6. Connectez les câbles sur les bornes en inox et serrez les écrous en cuivre étamé au couple recommandé de 13 N·m, à l’aide d’une clé dynamométrique.
7. Glissez le couvercle ABS sur l’ensemble avant toute mise sous tension.
8. Vérifiez la continuité de chaque circuit avec un multimètre avant de reconnecter la batterie.
9. Étiquetez chaque borne pour faciliter les futures interventions.

Entretien et durabilité de la barre omnibus Victron 250A 4P avec couvercle

Vérifiez mensuellement le serrage de toutes les connexions au couple de 13 N·m : les vibrations d’une route non revêtue peuvent progressivement desserrer les écrous. Un contrôle visuel mensuel permet également de détecter tout début de corrosion sur les bornes ou de décoloration thermique révélatrice d’une surcharge.

Nettoyez la barre tous les six mois avec un chiffon sec non abrasif. Pour éliminer un début de corrosion sur les bornes, un passage délicat avec du vinaigre blanc dilué et une brosse souple suffit. Remplacez le couvercle ABS dès l’apparition d’une fissure pour maintenir la protection contre les contacts accidentels.

Construire un circuit électrique cohérent autour du Busbar 250A 4P Victron avec couvercle

Pour une installation DC cohérente et performante, associez la barre omnibus 250A Victron aux équipements suivants :

• Câbles de batterie en grande section (50 mm² ou plus) avec cosses anneau 8 mm
• Coupe-circuit ou fusibles Victron Energy calibrés à 250 A
• SmartShunt Victron Energy pour le suivi de l’état de charge
• BMS lithium compatible Victron pour les installations LiFePO4
• Régulateurs MPPT Victron Energy pour la charge solaire
