Baie projetable Dometic S4 L1450 x h550

Description

Équiper son van aménagé implique l’ajout d’ouvertures pour conserver un lien visuel avec l’environnement extérieur. Avec la baie projetable Dometic S4 1450 x 550 mm, optez pour une fenêtre aux multiples avantages dont une isolation phonique et thermique exceptionnelle.

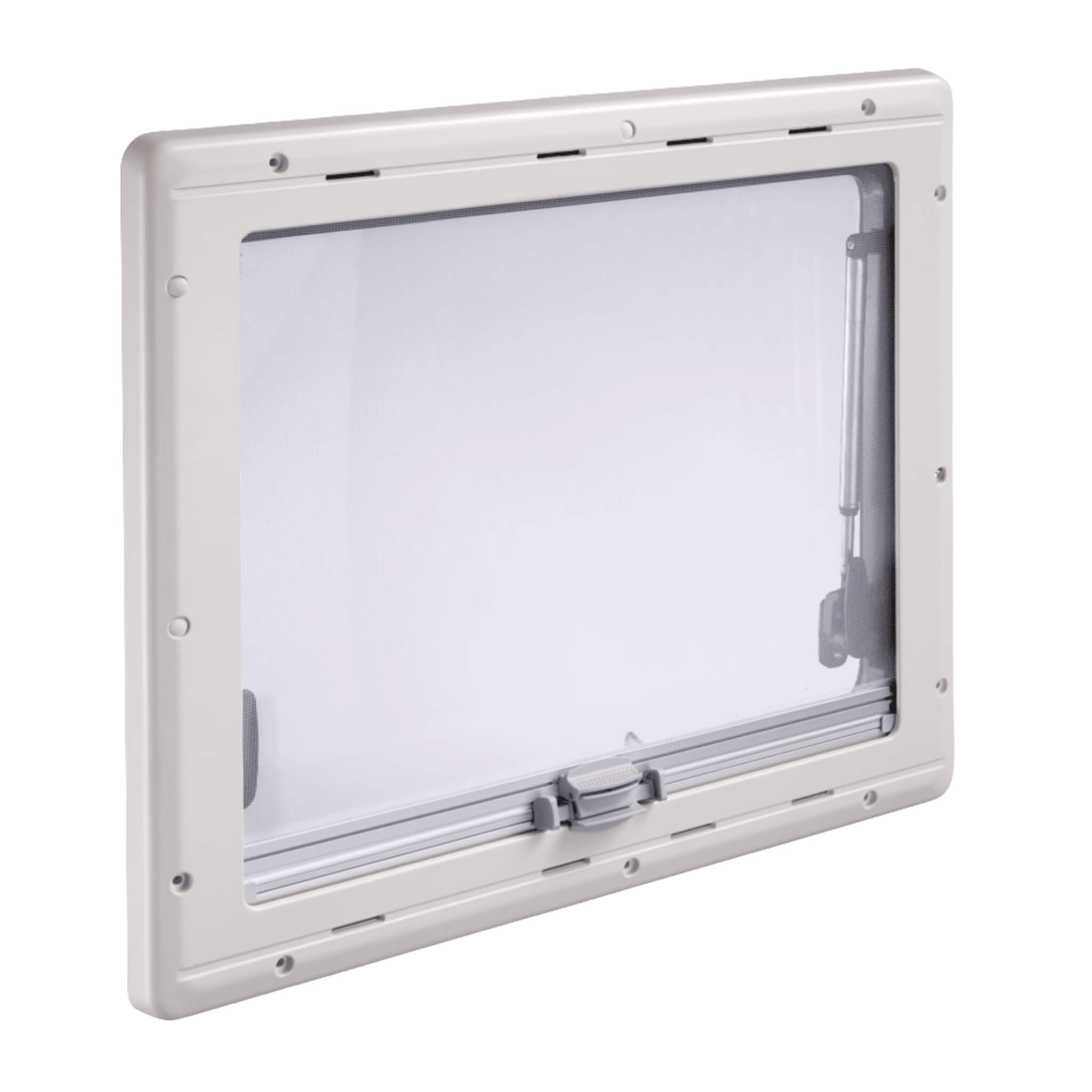

Fenêtre latérale projetable S4 1450 x 550 mm de chez Dometic pour fourgons

Double vitrage de la baie S4 1450 x 550 mm projetable de marque Dometic

La fenêtre S4 145 x 55 cm de Dometic, équipée d’un double vitrage en acrylique et d’une armature en polyuréthane, est conçue pour préserver la chaleur lors de vos escapades en fourgon. Cette baie  offre un champ de vision clair. Le store occultant intégré accentue l’isolation et la confidentialité.

Pour ouvrir la baie, actionnez les dispositifs de verrouillage des barres en les enfonçant et réalisez une rotation d’un quart de tour. Déployez la vitre vers l’extérieur selon l’inclinaison désirée.

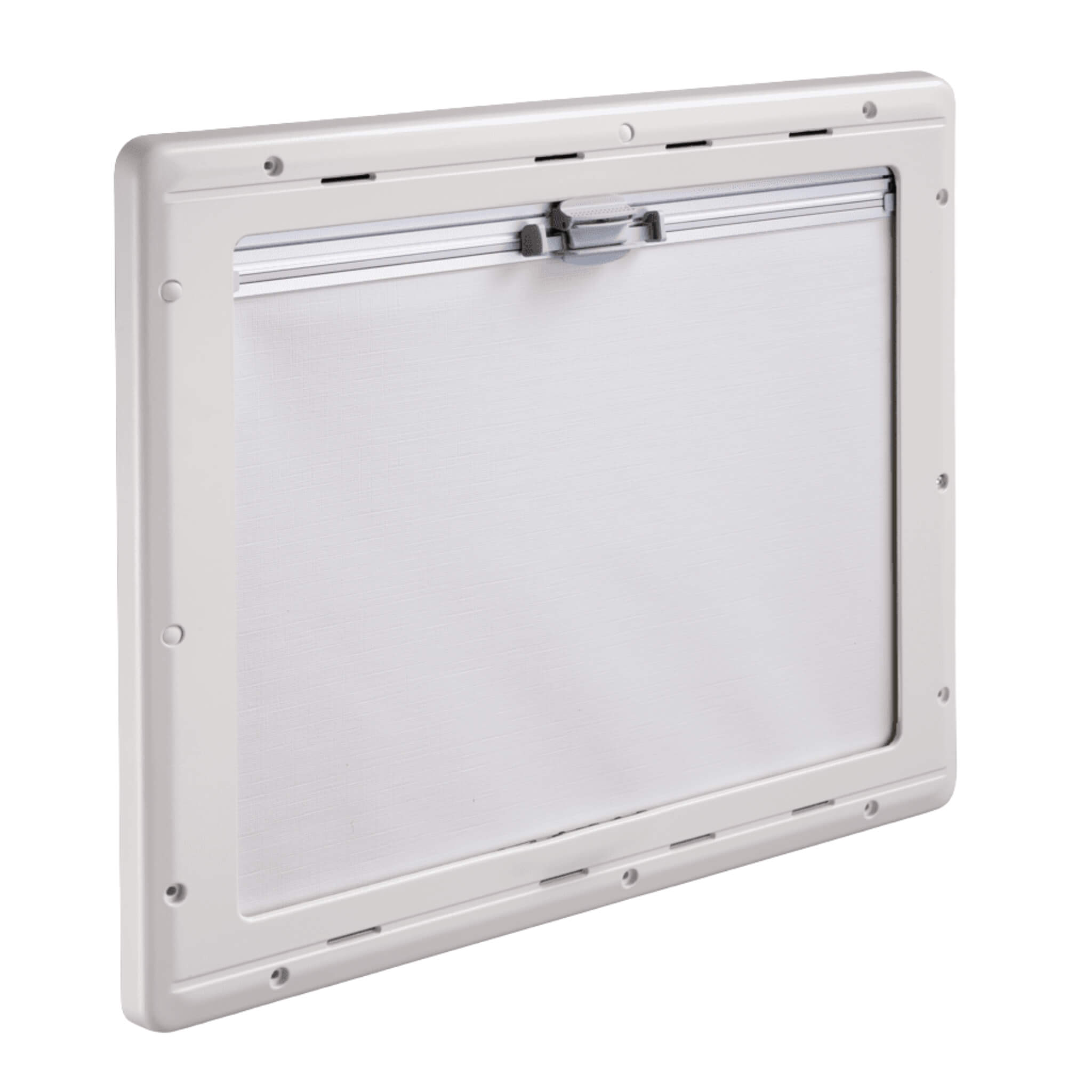

Store avec finition aluminium garantissant un confort nocturne avec l’ouverture projetable Dometic S4 145 x 55cm

Le store avec finition aluminium bloque fortement la lumière, contrairement aux stores plissés qui laissent toujours passer un peu de clarté. Il apporte également une meilleure isolation thermique, contribuant ainsi à votre bien-être.

Son système repose sur un enrouleur, très pratique à ouvrir et fermer.

Cadre polyuréthane prévenant les ponts thermiques de la fenêtre 1450 x 550 S4 Dometic

La structure en polyuréthane des fenêtres S4 forme une barrière isolante efficace sans pont thermique. Les cadres métalliques véhiculeraient les températures froides, engendrant gel et humidité.

Ouverture latérale projetable S4 145 x 55 cm Dometic, sécurité optimale contre les effractions

Le double vitrage de la baie Dometic S4 1450 x 550 mm procure efficacité isolante et sécurisation du fourgon. Close, la vitre s’imbrique précisément dans le cadre et les verrous incorporés repoussent les tentatives d’intrusion.

Fenêtre S4 à projection Dometic 1450×550 conçue pour les fourgons possédant des parois planes

Cette baie S4 145 x 55 cm convient aux véhicules équipés de parois droites. Son format universel garantit son adaptation sur de multiples fourgons.

Sur Master, Ducato et variantes, la pose se déroule facilement. Avec Sprinter qui a une paroi courbée, seules les portes de l’arrière constituent une zone appropriée.

Baie S4 projetable 145 x 55 cm Dometic homologuée selon normes VASP

Dometic garantit que cette ouverture S4 1450 x 550 obéit aux règles VASP, homologuée selon ECE R43.

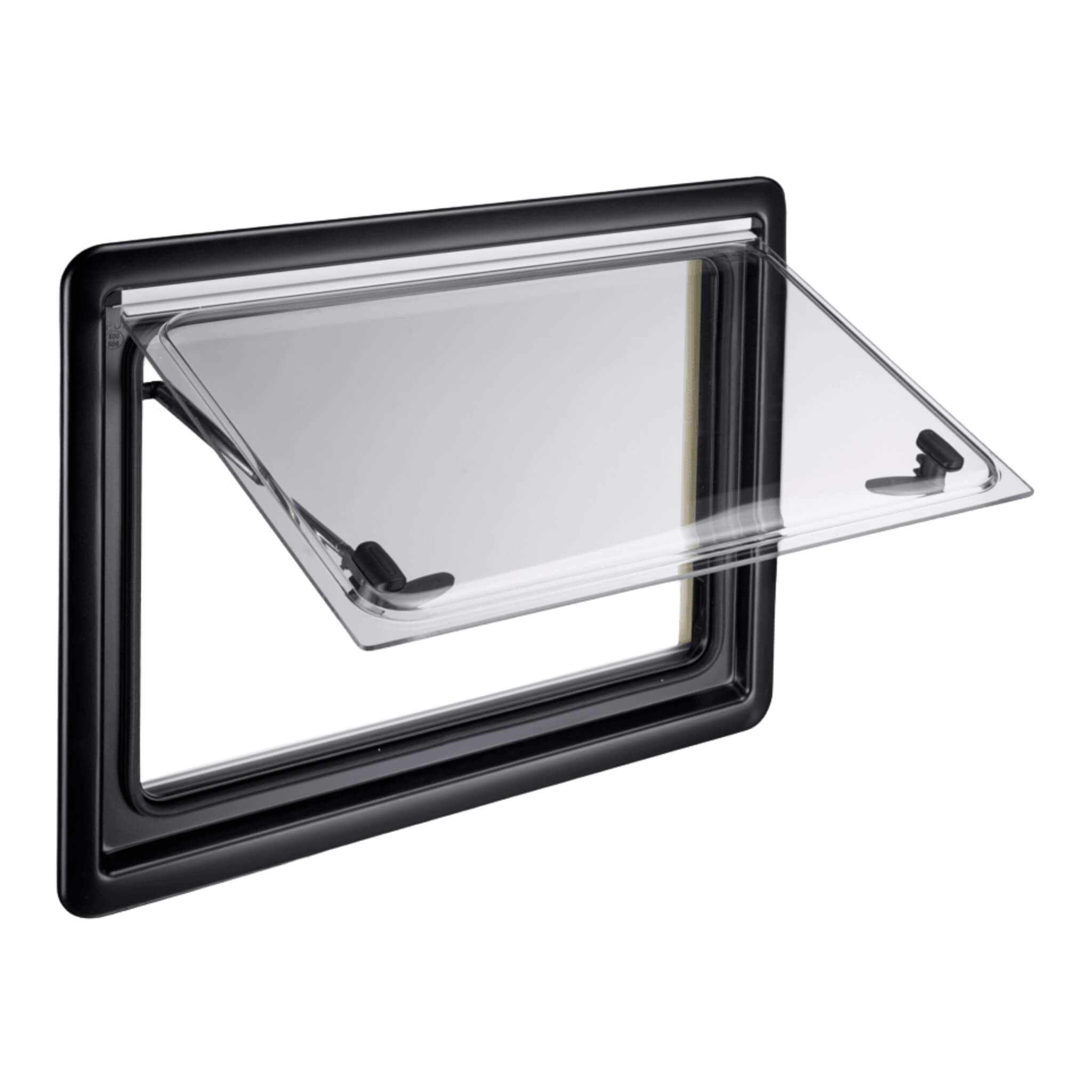

Ouverture à projection de la baie S4 145 x 55 cm pour une aération réglable

Dotée de deux articulations de soutien, cette fenêtre S4 145 x 55 cm reste ouverte à l’angle souhaité jusqu’à 41°. Vous bénéficiez d’un renouvellement d’air adapté à vos besoins.

Étapes d’installation de la baie 1450 x 550 Seitz S4 à projection

La baie projetable S4 Dometic 145 x 55 cm est fournie avec un cadre intérieur pour les fourgons ayant une épaisseur de paroi de 26mm. Le cadre est donné pour une épaisseur de paroi de 26mm ; pour les vans et fourgons aménagés, il vous reste à mesurer l’épaisseur de votre tôle (surtout si elle est isolée par du liège projeté), pour compenser le manquement avec un tasseau. Alors que pour ceux dont l’épaisseur de paroi est supérieure à 26mm jusqu’à 53mm, il vous suffira de poser des entretoises entre le cadre en tasseaux et la baie.

1. Préparation de la découpe
   Marquez l’emplacement de la baie sur la tôle de votre véhicule, en veillant à ce que l’alignement soit droit par rapport à la carrosserie, et non par rapport au sol. L’utilisation d’un niveau à bulles est donc inutile. Respectez les dimensions de découpe de 1450 mm de largeur et 549 mm de hauteur.
   Protégez également le contour avec du ruban de masquage pour éviter d’endommager la tôle lors de la découpe avec la scie sauteuse.
   Astuce Vancore : vérifiez régulièrement l’état du scotch pendant la découpe pour éviter toute mauvaise surprise.
2. Découpe de la tôle
   Découpez la tôle en suivant les dimensions indiquées. Pour cette étape, commencez par percer des trous de 2 mm aux extrémités à l’aide d’un foret métal. Ensuite, élargissez ces trous à 7 mm. Si le diamètre recommandé par le fabricant le permet, vous pouvez éventuellement utiliser une scie cloche. Insérez la lame de la scie sauteuse et procédez à la découpe.
   Enlevez soigneusement les bavures à l’aide d’une lime, puis nettoyez l’intérieur de la découpe pour retirer les résidus de métal.
3. Vérification de l’ajustement
   Insérez la baie dans l’ouverture découpée pour vérifier son ajustement et sa compatibilité.
4. Construction d’un cadre en tasseau
   Si l’épaisseur de la paroi est inférieure à 26 mm, l’installation peut se faire directement. Pour une paroi comprise entre 27 et 53 mm, il sera nécessaire d’ajouter des entretoises et d’utiliser des vis plus longues (non fournies) — se référer au tableau pour choisir les bonnes dimensions.
5. Nettoyage de la surface
   Commencez par nettoyer les surfaces avec le Sika Cleaner GP. Ensuite, préparez la tôle et la baie en appliquant le Sika Aktivator 205 (30ml, 250ml ou 1L), qui nettoie et dégraisse efficacement les surfaces.
6. Application du mastic d’étanchéité
   Appliquez uniformément le Sikaflex 555 autour du cadre de la baie pour assurer à la fois l’étanchéité et un collage structurel. Découpez la buse en suivant le marquage pour que l’application du Sikaflex 555 forme un V, une étape essentielle pour garantir l’étanchéité de la baie. Commencez l’application depuis la base du joint pour éviter les fuites. Suivre cette procédure est indispensable pour assurer l’étanchéité de la fenêtre.
7. Installation de la baie
   Insérez la baie dans l’ouverture en orientant la fenêtre vers le bas, puis appuyez uniformément pour assurer un bon contact avec la tôle. L’utilisation d’une ventouse peut grandement faciliter cette étape, surtout si vous aménagez votre van seul. Une ventouse à une main vous permet de garder une liberté de mouvement pendant l’installation. Pour les grandes baies, nous recommandons d’utiliser deux ventouses pour en simplifier la manipulation.
8. Temps de séchage
   Laissez sécher l’installation pendant au moins 48 heures, à l’abri de l’humidité, dans une température idéale comprise entre 10 et 25 °C.

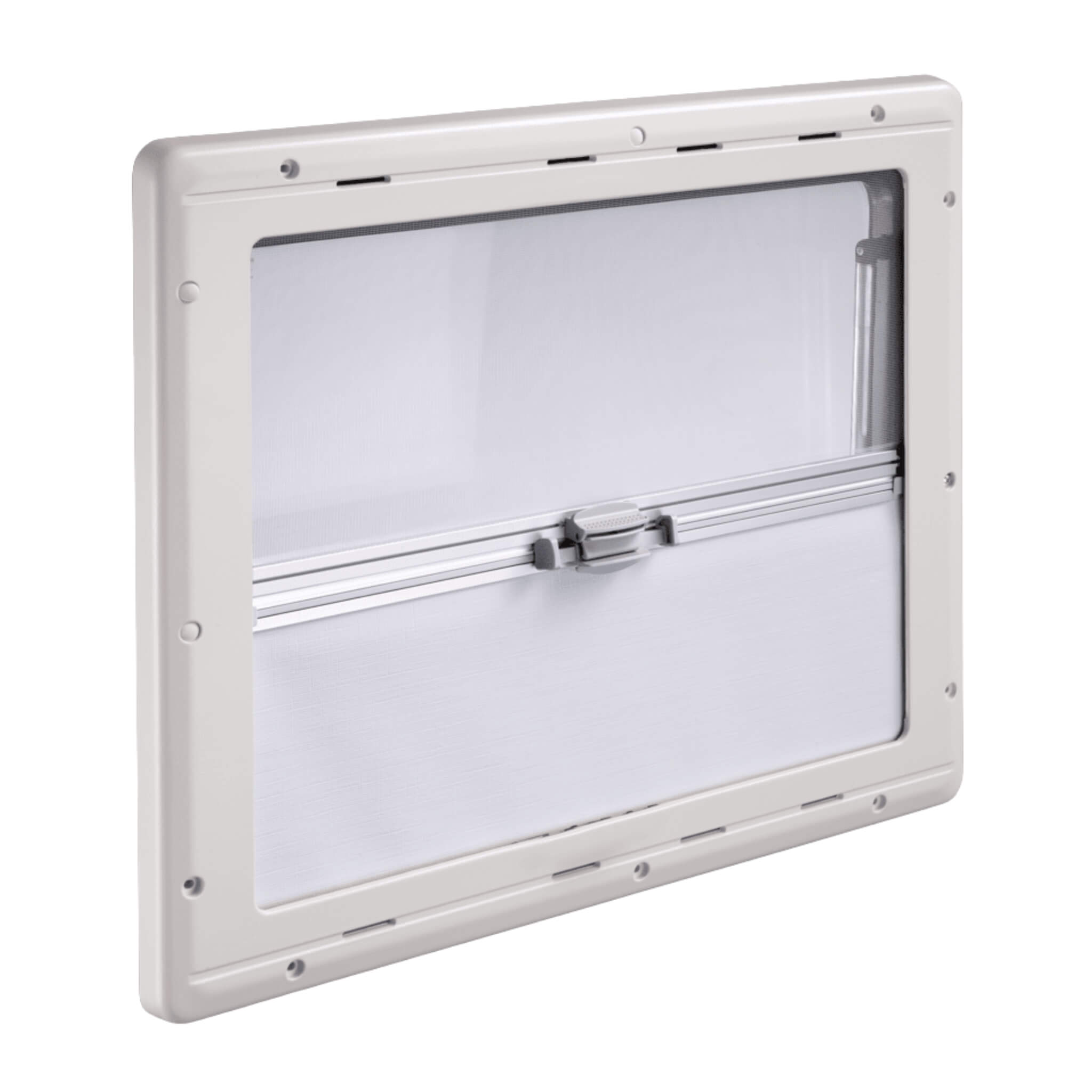

9. Installation du cadre comprenant le store et la moustiquaire
   Vous pouvez maintenant fixer le cadre intérieur à l’aide des vis fournies. Puis, pour une finition, ajoutez les caches vis. Si vous souhaitez renforcer la fixation ou structurer votre tôle avec une structure en tasseau, en plus de la colle que l’on recommande (bien posée, ce n’est pas nécessaire), on recommande de fixer ce contre-cadre juste après avoir collé et positionné la baie. Ainsi, la prise en sandwich permettra de maintenir l’ensemble dans une position qu’elle gardera.

PDF Notice d’installation baie projetable S4
PDF Figures d’installation baie projetable S4

Spécifications de la fenêtre projetable Dometic S4 145 x 55 cm

• Baie projetable avec 2 compas pour parois jusqu’à 53 mm
• Store en aluminium et moustiquaire
• Double vitrage en acrylique
• Meilleure protection contre les effractions
• Angle d’ouverture : environ 41°
• Compatible avec les fourgons aux parois planes
• Excellente isolation (pas de ponts thermiques)
• Homologuées VASP – CE43R
• Installation possible sur les portes et parois latérales et arrières
• Vitre non teintée
• Taille de découpe : 1450 x 549 mm
• Dimensions hors-tout : 1497 x 581 mm
• Baie à projection avec deux compas
• Pour épaisseur de paroi de 1 à 53 mm
• Cadre en tasseaux inclus pour épaisseur de paroi de 26 mm
• Poids : 13 kg
• Visserie incluse (26x Vis de fixation ∅3,9x25mm)
• Cache vis inclus (x26)
• Adapté aux véhicules allant jusqu’à 160 km/h
• Fabriqué en Allemagne
