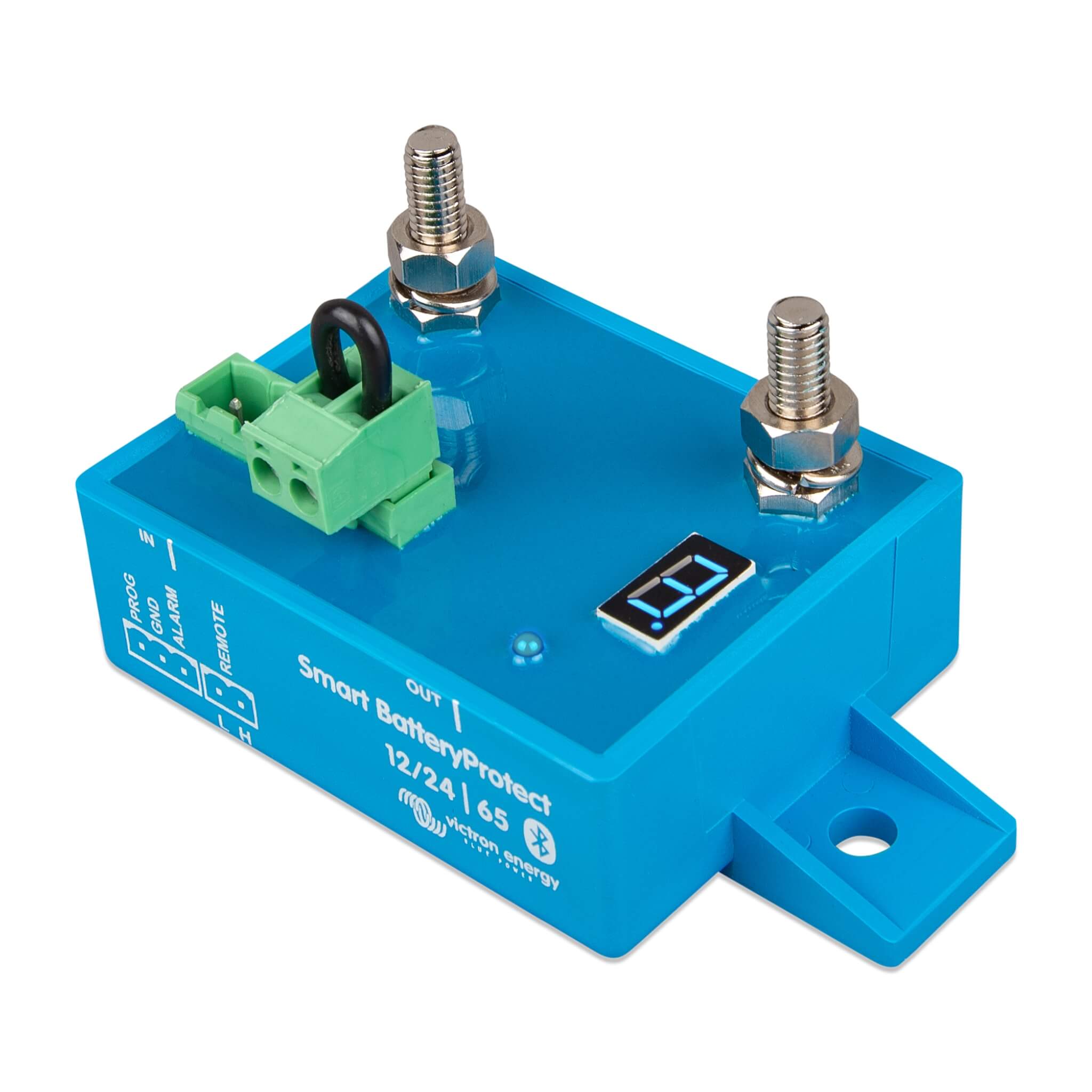

Battery Protect Smart 65A 12/24V Victron Energy

Description

Le Battery Protect Smart 65A 12/24V Victron Energy est un dispositif électronique compact conçu pour sauvegarder la batterie de votre fourgon aménagé. Il fonctionne comme un coupe-circuit astucieux qui interrompt l’alimentation dès que la tension de la batterie chute trop bas, prévenant ainsi d’une décharge totale qui pourrait endommager la batterie sur le court ou le long terme et entraîner des frais de remplacement inutiles.

Protégez votre batterie en toute autonomie grâce au Smart BatteryProtect 65A

Déconnexion automatique en cas de batterie faible avec le Victron Energy Smart Battery Protect 12V/24V – 65A

Ce dispositif intelligent interrompt l’alimentation vers les équipements lorsque la tension de la batterie descend en dessous d’un seuil critique, évitant ainsi les décharges excessives qui dégradent rapidement les batteries, qu’il s’agisse de modèles au plomb ou au lithium, pour une longévité accrue de votre installation dans un véhicule de loisir.

Battery Protect Smart 65A 12/24V Victron Energy : protection contre la surtension

Outre la prévention des décharges profondes, le Battery Protect Smart 65A 12/24V Victron Energy intègre une fonctionnalité de coupure en cas de surtension, particulièrement utile en cas de câblage inadapté ou de flux de courant inversé. Cette mesure protège à la fois votre batterie et vos appareils contre les dangers des pics de tension, renforçant la fiabilité globale de votre système électrique.

Reconnexion intelligente dès que la batterie est rechargée avec VICTRON Smart Battery Protect 65 A

Lorsque la tension remonte à un niveau approprié, comme après une route ou une exposition solaire via des panneaux photovoltaïques, le module rétablit automatiquement la connexion aux consommateurs. Aucune action de votre part n’est requise : vos équipements reprennent leur fonctionnement sans que vous ayez à intervenir.

Protection de batterie 65A 12V – 24V – Victron Energy : contrôle et configuration via Bluetooth

Grâce à l’application VictronConnect, ajustez sans effort les niveaux de déconnexion et de reconnexion, sélectionnez le type de batterie, et surveillez l’état du dispositif en direct. Tout cela s’effectue simplement depuis votre smartphone, sans recourir à des outils spécialisés.

Économie d’énergie avec le smart battery Victron 65A

Sa consommation minimale en mode inactif fait du Battery Protect Smart 65A 12/24V Victron Energy une option économe qui préserve l’autonomie de votre van aménagé. En veille avec Bluetooth actif, il ne consomme que 1,4 mA, évitant ainsi toute sollicitation superflue de la batterie et favorisant une optimisation énergétique, même lors de périodes d’inutilisation prolongées.

Smart BatteryProtect 65A : Compatible lithium et gestion BMS

Doté d’une entrée de contrôle spécifique, ce module s’intègre parfaitement aux configurations avec batteries lithium dotées d’un BMS. Cela permet au BMS de commander directement le dispositif, garantissant une protection renforcée contre les surcharges ou les baisses de tension excessives.

Double tension automatique 12V / 24V du Battery Protect Smart 65A 12/24V Victron Energy

Ce module identifie automatiquement si votre setup opère en 12 V ou 24 V, éliminant tout besoin de configuration manuelle lors de la mise en place. C’est une fonctionnalité pratique pour ceux qui envisagent d’upgrader leur système électrique dans un fourgon.

Comment installer le batterie Protect 65A SMART Victron dans votre van ?

1. Choisir le bon emplacement
Placez le Battery Protect Smart 65A dans un espace aéré, idéalement à moins de 50 cm de la batterie pour une efficacité optimale.

2. Bien dimensionner les câbles et les cosses M6
Optez pour des câbles de diamètre adapté et de longueur minimale afin de limiter les chutes de tension. Un câblage inadéquat, trop fin ou étendu, risque de provoquer une fausse alerte de court-circuit, surtout au lancement d’un appareil à forte puissance.

Section de câble	Longueur nécessaire
4 mm²	1 m
10 mm²	2 m
16 mm²	3 m
16 mm²	4 m
25 mm²	5 m

3. Ajouter un fusible de protection
Installez un fusible approprié sur le câble reliant la batterie au Battery Protect Smart 65A 12/24V Victron Energy. Assurez-vous qu’il conforme aux réglementations en vigueur pour une défense efficace contre les surintensités.

4. Respecter le sens de circulation du courant
Le Battery Protect Smart 65A 12/24V Victron Energy autorise le passage du courant uniquement de la borne IN vers la borne OUT. Un branchement inversé causerait des dommages irréversibles. Si vous l’employez pour isoler une source de charge, confirmez que le flux respecte cette direction.

5. Ne pas brancher certains appareils en direct
Évitez de connecter directement via le Battery Protect Smart 65A 12/24V Victron Energy des éléments comme les onduleurs ou chargeurs avec condensateurs volumineux. Ce module s’insère entre la batterie et les consommateurs, et non entre la source de production et la batterie.

6. Connexion GND : simple, mais stricte

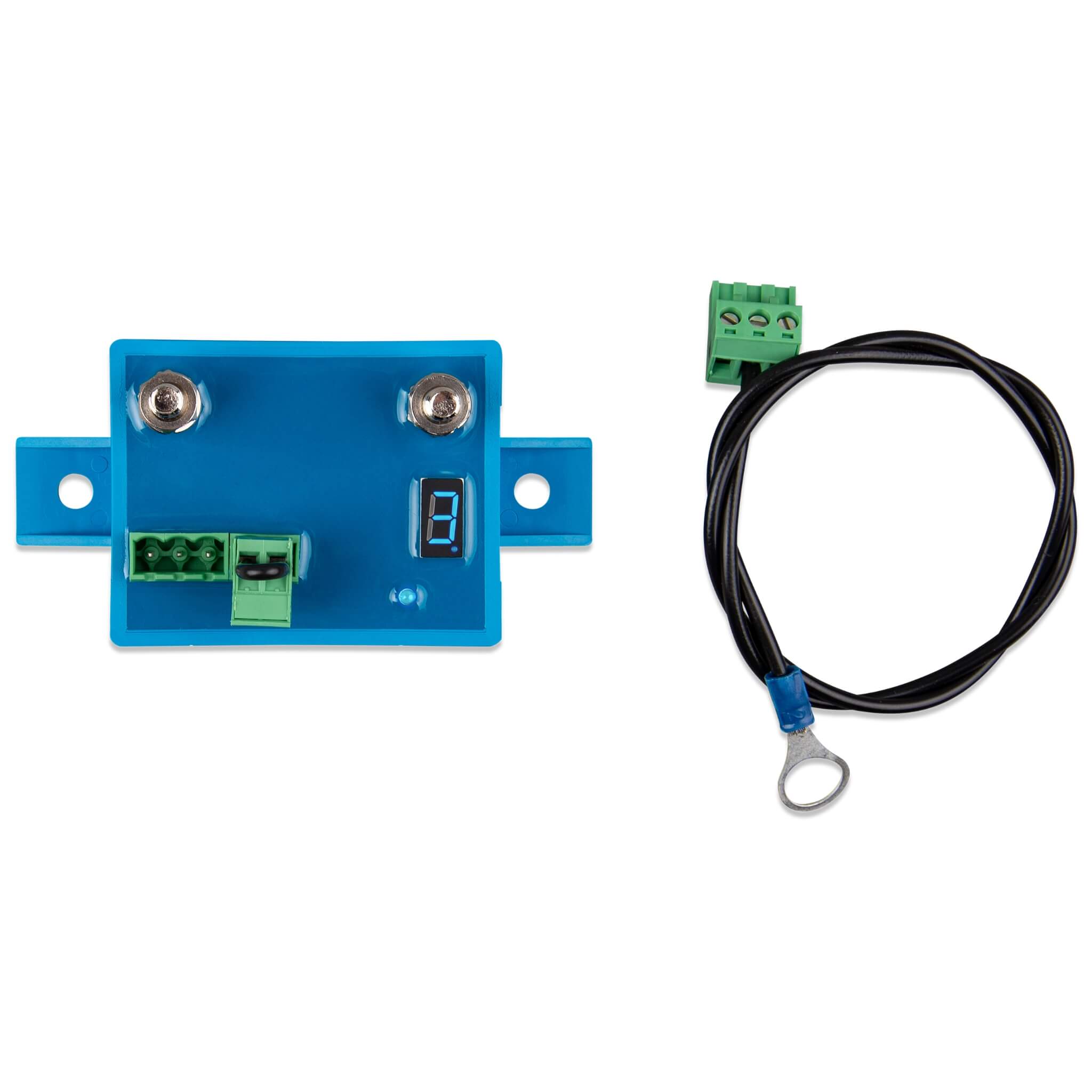

Reliez le fil GND fourni exclusivement à la borne négative de la batterie ou au châssis. Aucun autre élément ne doit y être attaché, et protégez-le avec un fusible de 300 mA.

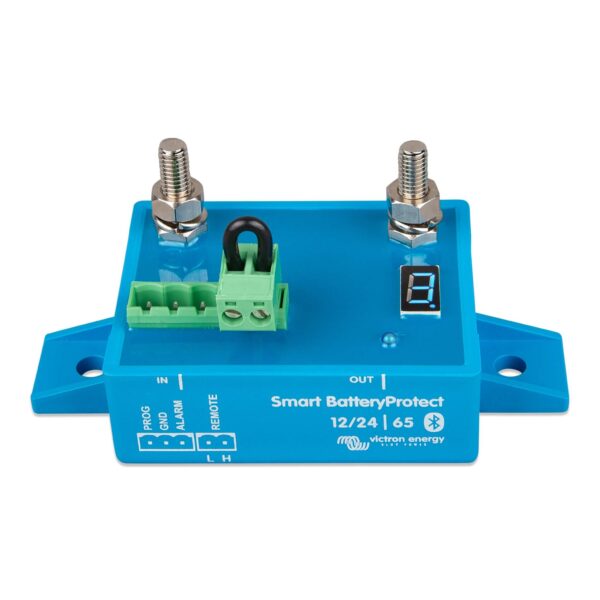

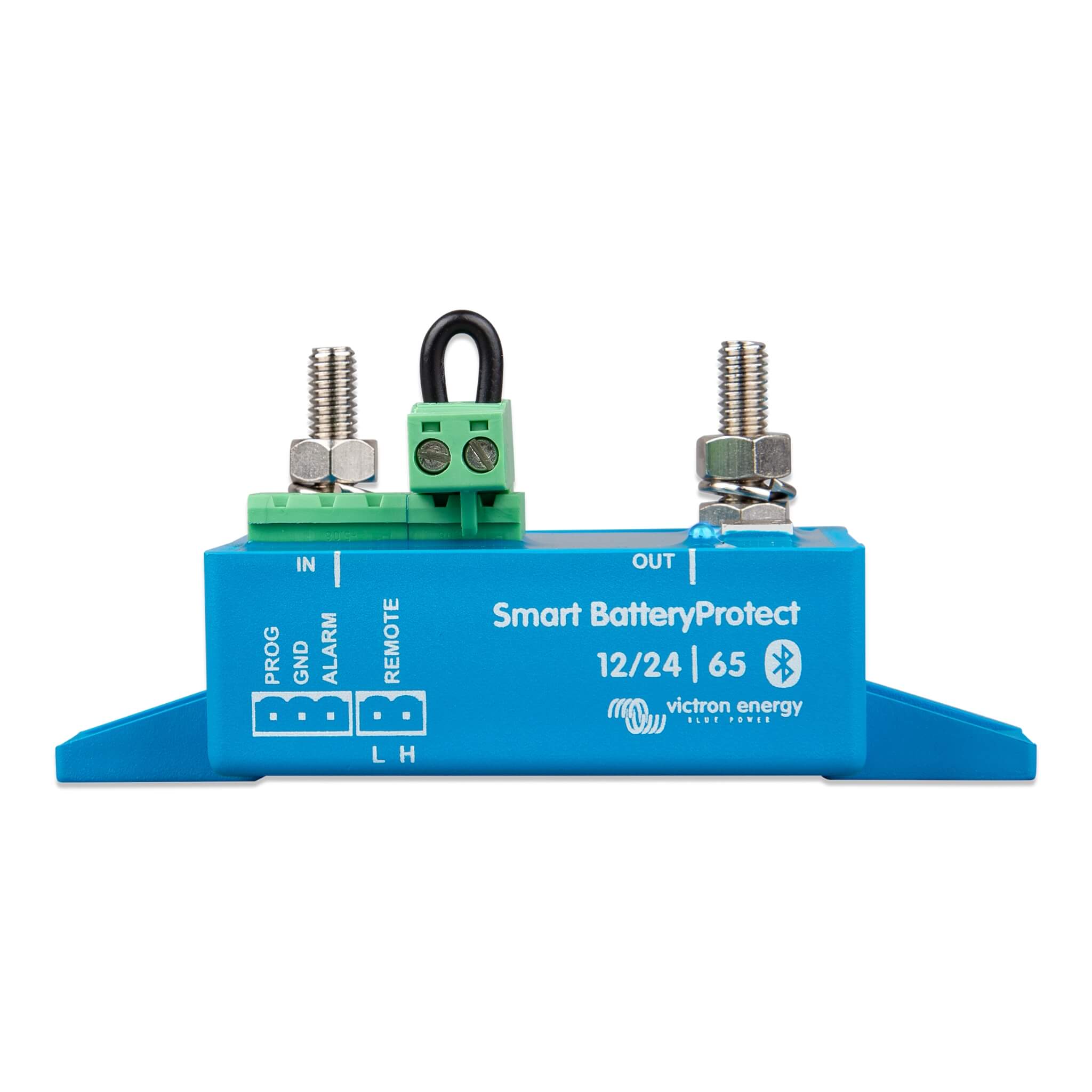

7. Identifier les bornes
Les marquages des connecteurs sont indiqués sur la face avant ou latérale du boîtier. Examinez-les attentivement avant de procéder aux connexions.

8. Tension détectée une seule fois
Lors de la première activation, le Battery Protect Smart 65A 12/24V Victron Energy reconnaît automatiquement si le système est en 12 V ou 24 V. Cette identification reste figée par la suite, sauf réinitialisation manuelle, pour prévenir toute anomalie ultérieure.

9. Programmer avant de brancher
Configurez intégralement le Battery Protect Smart 65A via Bluetooth avant de relier la sortie aux consommateurs, afin d’éviter des réactions inattendues au démarrage.

Pour lancer la programmation :

• Lancez l’application VictronConnect sur votre téléphone ou tablette.
• Repérez le Smart BatteryProtect dans la liste des appareils Bluetooth et touchez-le pour l’ouvrir.
• Allez dans les réglages en appuyant sur l’icône en forme d’engrenage en haut à droite.
• Vérifiez que la tension affichée correspond bien à celle de votre installation.
• Choisissez le mode de fonctionnement. Si vous utilisez une batterie lithium-ion, pas besoin d’aller plus loin.
• Réglez la sortie d’alarme, soit en mode Relais, soit en mode Avertisseur.
• Sélectionnez un préréglage pour les tensions de coupure et de redémarrage, ou créez vos propres valeurs.
• Pour un réglage personnalisé, appuyez sur « Arrêt » pour choisir la tension de coupure, puis sur « Redémarrage » pour définir la tension de redémarrage.
• Appuyez sur les trois points en haut à droite, puis sur Infos produit.
  Dans ce menu, vous pouvez changer le code PIN, renommer l’appareil ou désactiver le Bluetooth si besoin.

10. Option d’interrupteur à distance
Intégrez un interrupteur ON/OFF entre les bornes H et L. Vous pouvez également les connecter directement au + ou au – en fonction de la commande désirée.

11. Une sortie alarme pour aller plus loin
Une borne dédiée permet de raccorder un indicateur lumineux, un relais ou un signal sonore, avec une consommation maximale de 50 mA pour cet accessoire.

Caractéristiques techniques du Smart Battery Protect 12/24 V 65 A

• Courant de charge continue maximal : 65A
• Courant de crête : 250A
• Plage de tension d’exploitation : 6 -35 V
• Consommation de courant : BLE activé et quand allumé : 1,4 mA en cas d’arrêt ou de coupure pour cause de tension basse : 0,9 mA
  BLE désactivé et quand allumé : 1,2 mA en cas d’arrêt ou de coupure pour cause de tension basse : 0,7 mA
• Délai de la sortie d’alarme : 12 secondes
• Charge maximale sur la sortie d’alarme : 50 mA – résistante aux courts-circuits
• Délai de déconnexion de consommateur : 90 secondes
• Délai de reconnexion de consommateur : 30 secondes
• Seuils par défaut : Désenclencher : 10,5 V ou 21 V Enclencher : 12 V ou 24 V
• Plage de température de fonctionnement : Pleine charge : -40°ºC à 40°ºC
• Connexion : M6
• Couple de montage : 5 Nm
• Poids : 0.2kg
• Dimension : 40 x 48 x 106 mm

PDF Manuel du Smart BatteryProtect 65A 12/24V Victron Energy
