Disjoncteur 10A 230V et interrupteur différentiel 30mA Haba

Description

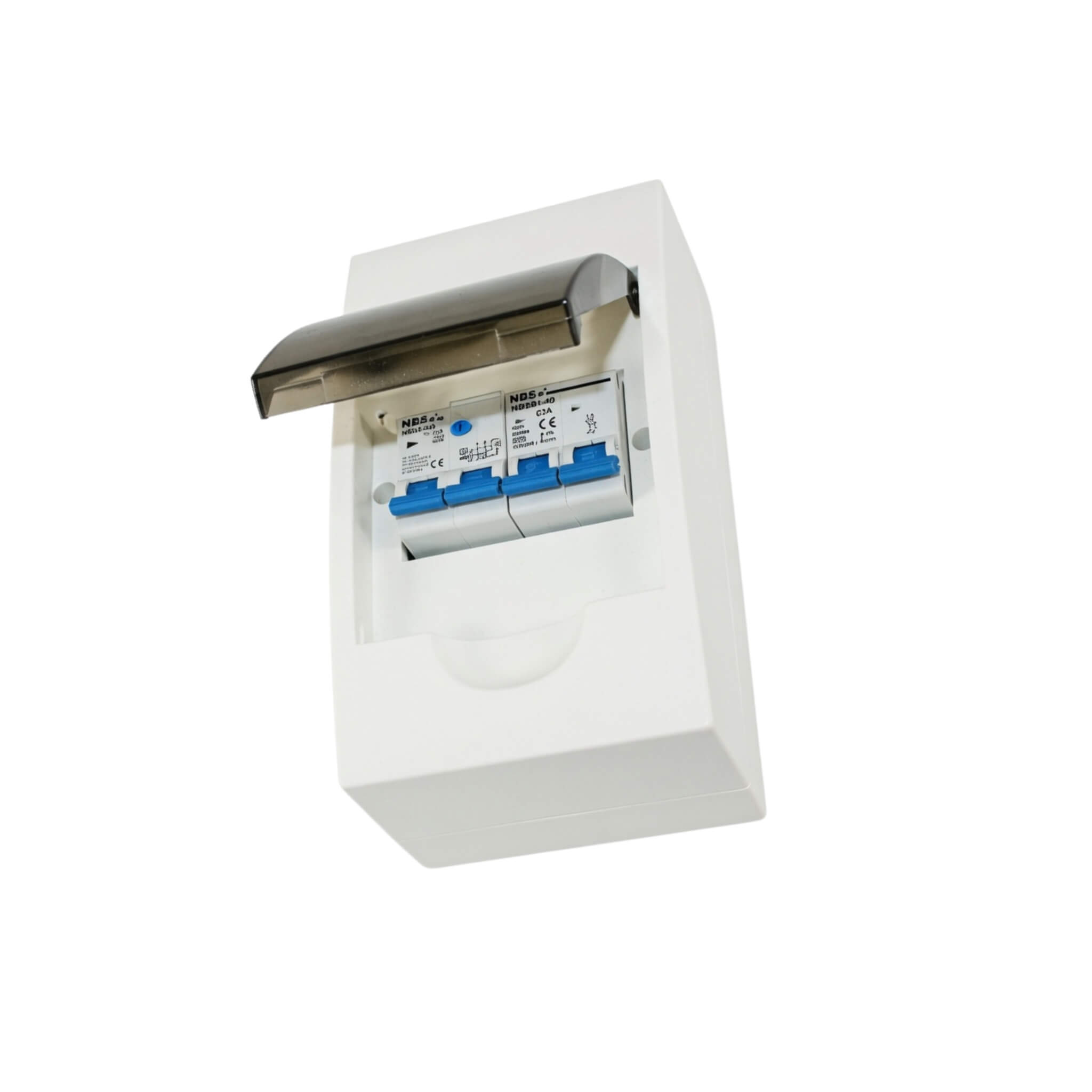

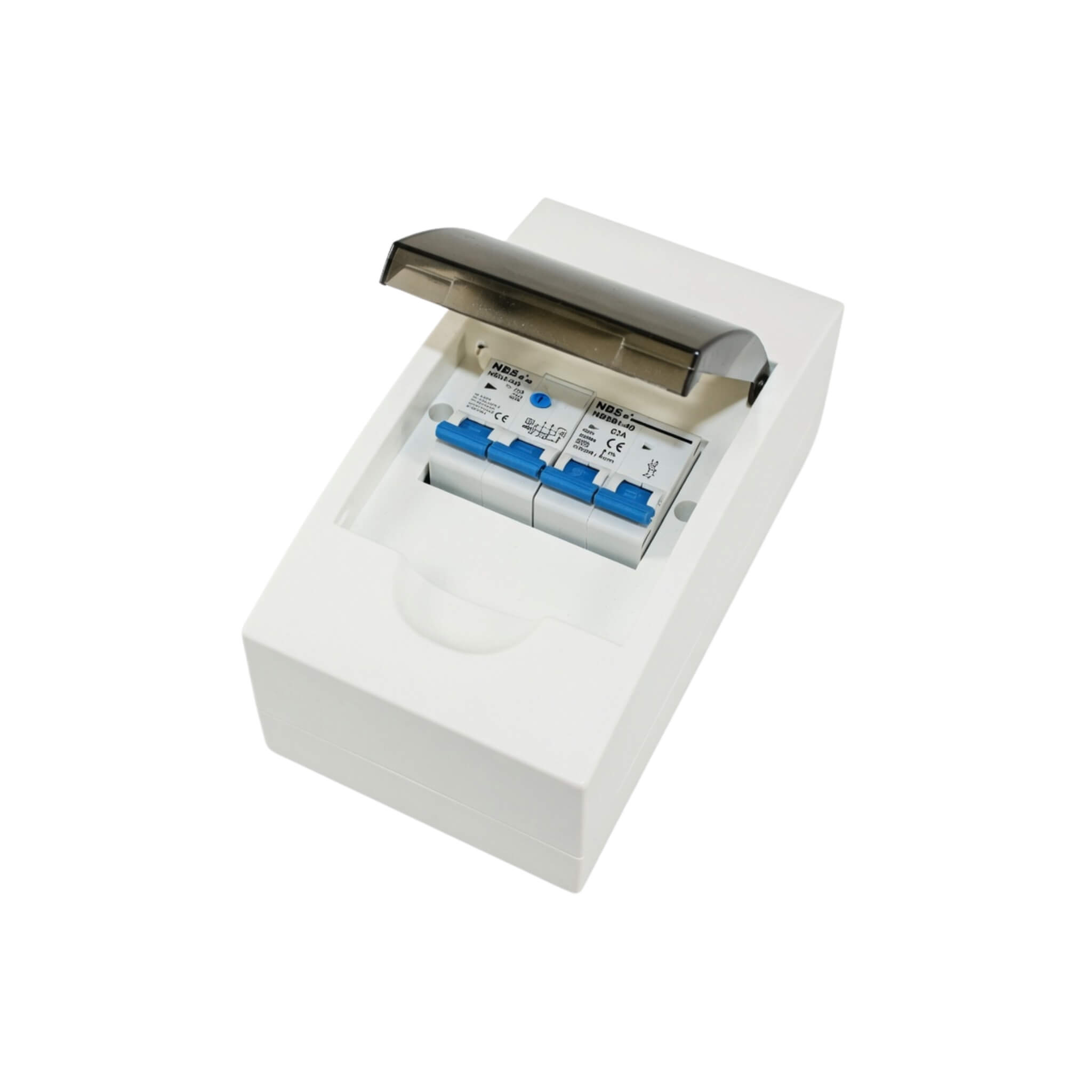

Regrouper les protections électriques : Coffret électrique 4 modules avec disjoncteur 10A et interrupteur différentiel 30mA – HABA

Le coffret électrique 4 modules HABA regroupe dans un boîtier compact un disjoncteur automatique 10A et un interrupteur différentiel 30mA type A. Cette solution intégrée simplifie l’installation du circuit électrique 230V dans un fourgon aménagé, une caravane ou un camping-car, sans nécessiter plusieurs équipements séparés à assembler.

Contrairement à un tableau électrique modulaire à construire pièce par pièce, ce coffret est livré prêt à câbler avec ses deux composants de protection déjà montés sur rail 35mm EN50022. Certification CE, conformité aux normes IEC60898-1 et IEC61008-1 : le niveau de sécurité correspond aux exigences des installations embarquées.

Caractéristiques techniques du disjoncteur 10A 230V HABA Sécurité électrique 10A/30mA

Disjoncteur automatique 10A avec déclenchement type B

Le disjoncteur protège l’installation contre les surcharges et les courts-circuits. Son déclenchement de caractéristique B convient aux charges résistives et aux petits équipements électriques courants dans un van aménagé. La capacité de coupure atteint 6 kA, conforme à la norme IEC60898-1.

Interrupteur différentiel 30mA type A pour la protection des personnes

L’interrupteur différentiel supporte un courant nominal de 25A et détecte les fuites électriques dès 30mA. Le type A prend en charge les courants de fuite alternatifs et pulsés, ce qui le rend adapté aux chargeurs et aux appareils à alimentation découpée fréquents dans les aménagements embarqués. Il répond à la norme IEC61008-1.

Boîtier IP21 en ABS blanc, coffret électrique compact de 198 × 110 × 75 mm

Le boîtier en ABS blanc offre une protection IP21 : résistance aux projections d’eau légères et sécurité d’accès aux pièces sous tension. Son encombrement maîtrisé (198 × 110 × 75 mm, 750 g) facilite l’intégration dans un meuble ou une cloison de fourgon. La plage de fonctionnement s’étend de -25°C à +70°C, jusqu’à 3 500 m d’altitude.

Installation du disjoncteur 10A et interrupteur différentiel 30mA dans un van aménagé

1. Placer le disjoncteur 10A et l’interrupteur différentiel 30mA en position OFF avant toute intervention.
2. Préparer l’emplacement de montage en applique et positionner le rail 35mm EN50022 fourni.
3. Fixer le boîtier avec les deux vis M6 (espacement longueur 140 mm, largeur 50,5 mm, diamètre de perçage 6 mm).
4. Raccorder les conducteurs électriques (sections acceptées : 1 à 25 mm²) selon les normes IEC60898-1 et IEC61008-1.
5. Vérifier la tension d’alimentation (230V / 50-60 Hz) avant mise sous tension.
6. Tester le bouton de test du différentiel pour valider le déclenchement avant la mise en service définitive.
7. Consulter la documentation technique fournie dans l’emballage pour les schémas de raccordement.

Assurer la fiabilité du coffret électrique 4 modules avec disjoncteur 10A et interrupteur différentiel 30mA – HABA

• Inspecter visuellement l’état général du boîtier et des connexions chaque mois.
• Tester le bouton de déclenchement de l’interrupteur différentiel 30mA tous les 3 mois.
• Nettoyer le boîtier avec un chiffon sec sans produit chimique agressif.
• Vérifier l’absence de corrosion sur les connecteurs, en particulier dans les environnements humides.
• En cas de déclenchements répétés du disjoncteur, faire appel à un électricien qualifié.
