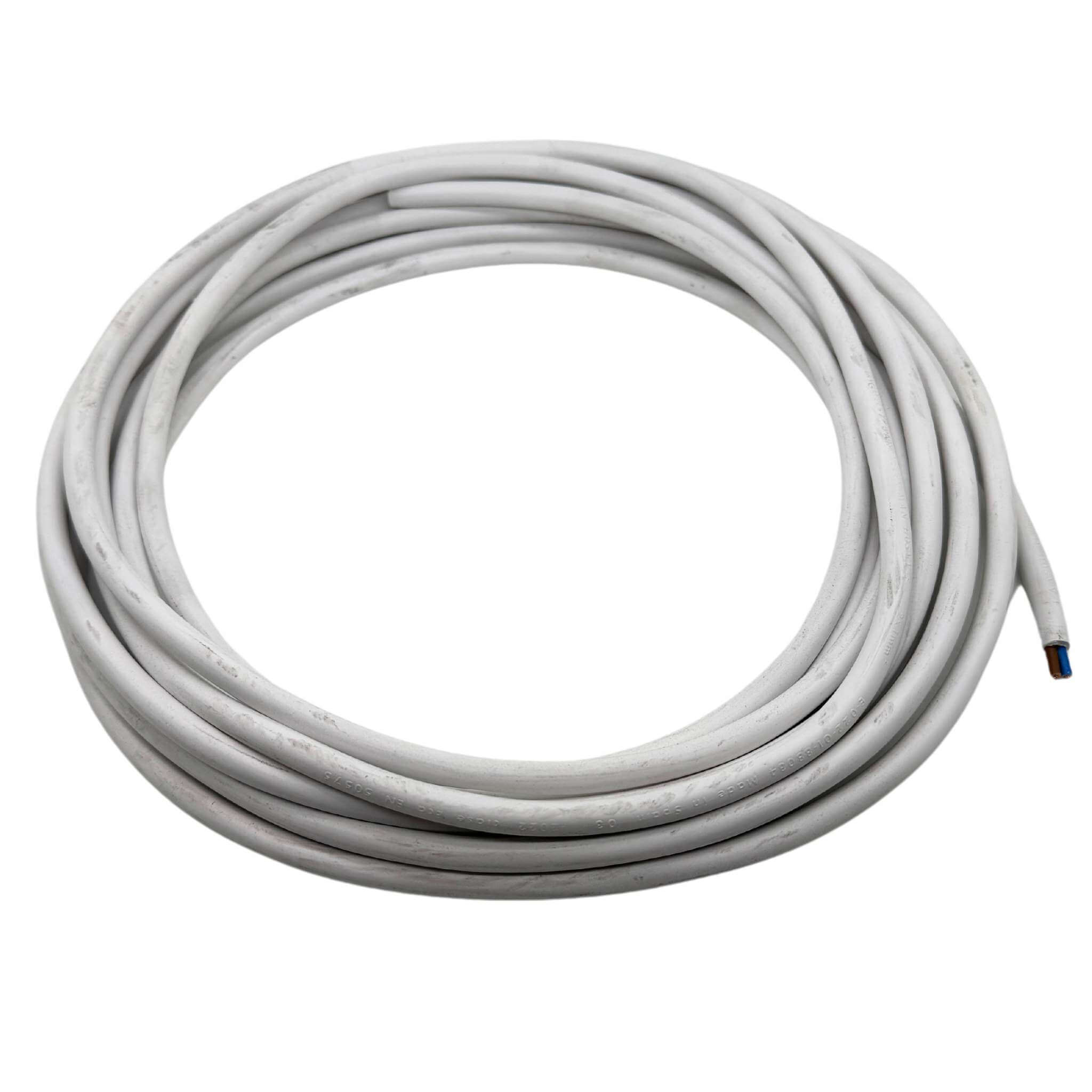

Câble souple 2 conducteurs H05VVF 0,75mm² x5 mètres

Description

Nous découpons le câble en fonction de votre commande : si vous en prenez 4 unités, par exemple, vous obtiendrez une longueur continue de 20 mètres. Notez qu’une variation de +/- 3 % peut survenir, due à la tolérance de l’équipement ou du producteur, bien que nous vérifiions systématiquement les mesures.

Étant donné que les câbles sont taillés sur mesure selon vos besoins, ils ne sont pas éligibles à un retour pour remboursement ou échange. Prenez le temps de confirmer les sections et les quantités requises. N’hésitez pas à nous contacter pour tout conseil !

Câble électrique à deux conducteurs de 0,75 mm² pour véhicule de loisir

La réglementation impose l’usage d’un câble flexible, contrairement au modèle rigide, car il se compose de multiples fils fins (multibrin IEC 228 de classe 5). Ces câbles supportent bien les secousses constantes inhérentes à un mode de vie mobile. En revanche, un câble rigide, conçu pour les installations fixes en habitat, pourrait se rompre, augmentant les risques d’incendie, de choc électrique ou de dommages aux équipements.

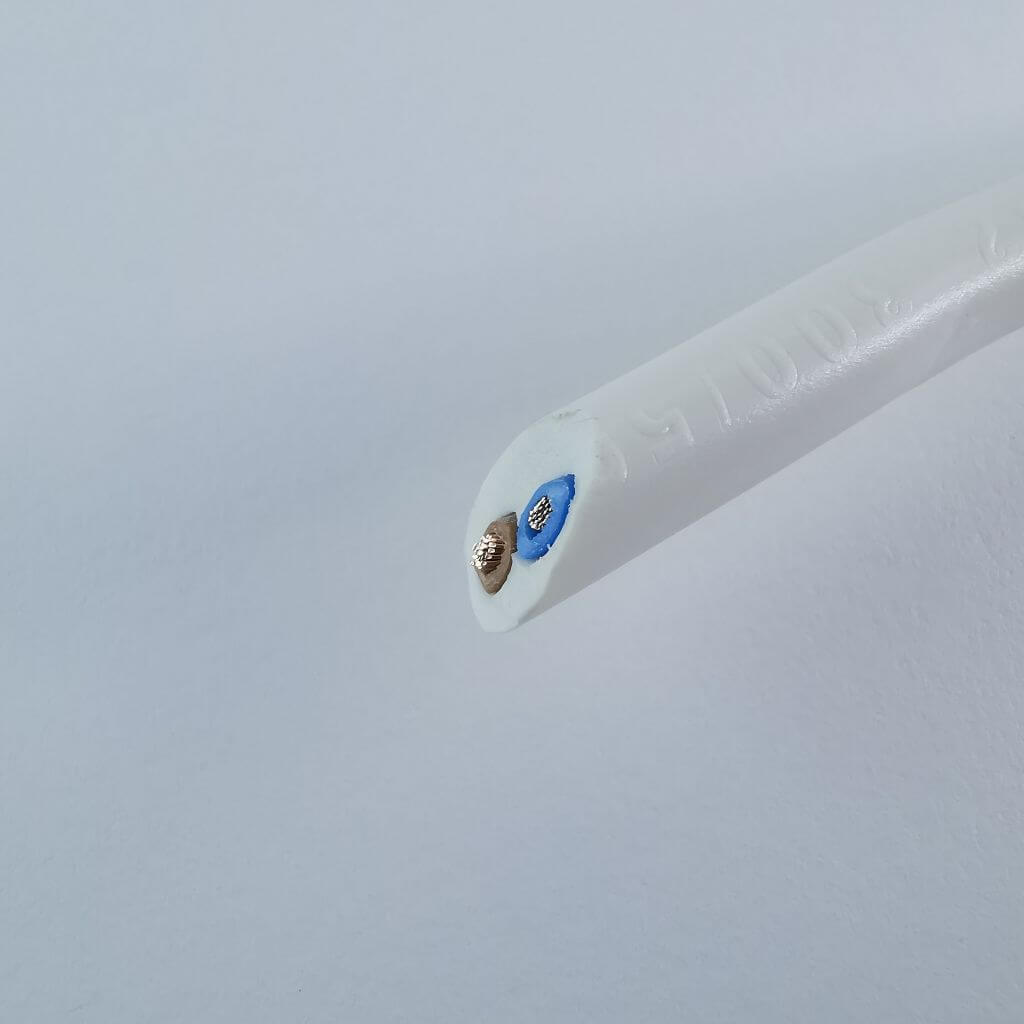

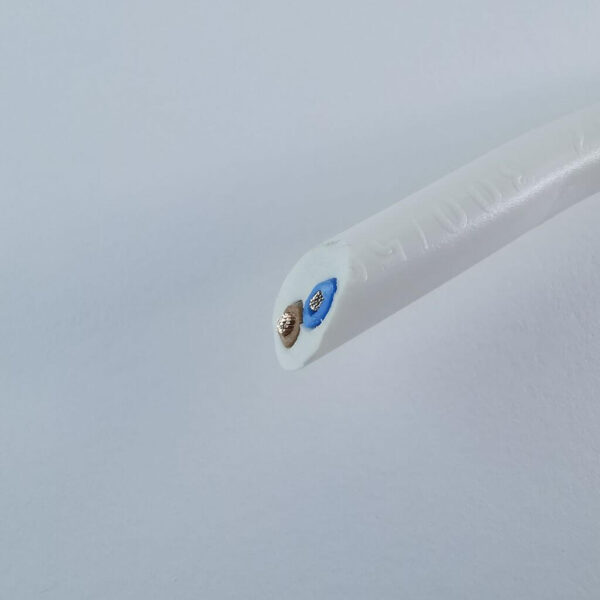

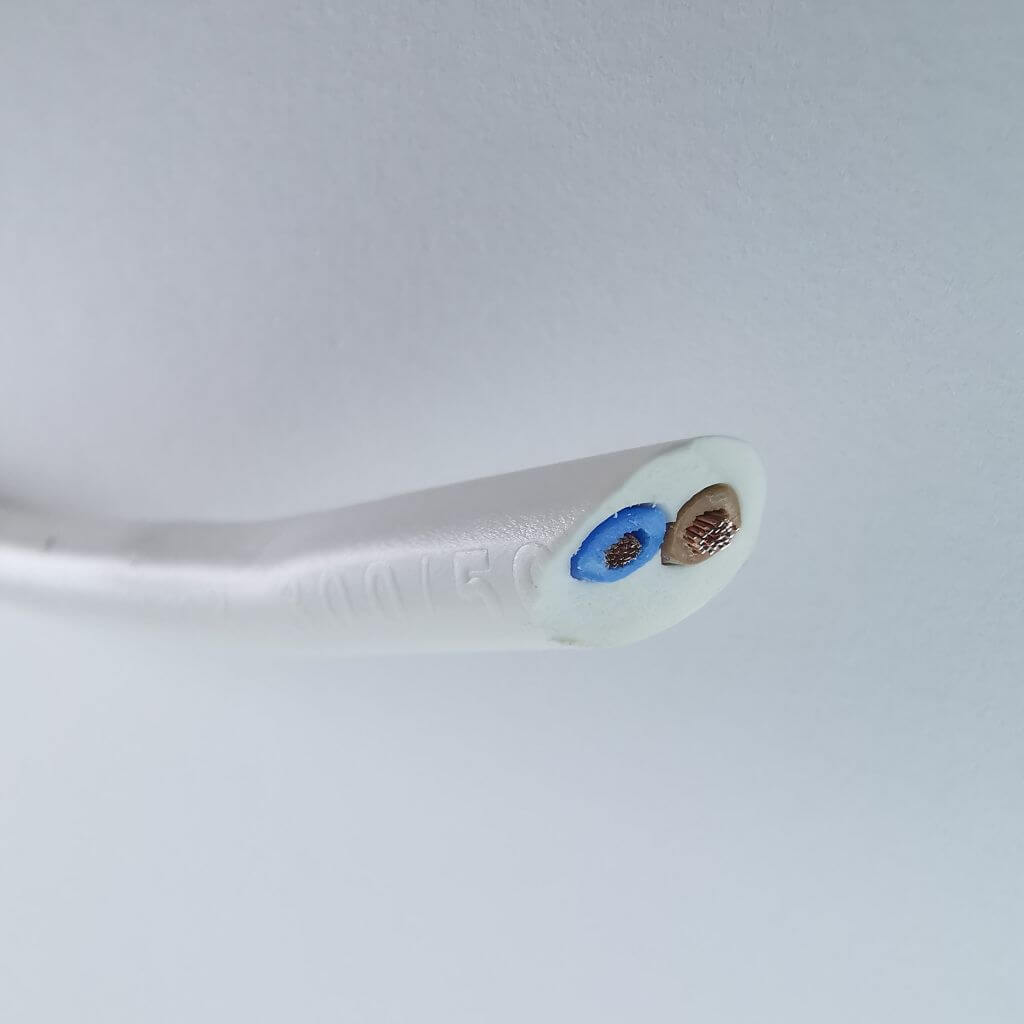

Structure du câble H05VVF à 2 conducteurs de 0,75 mm²

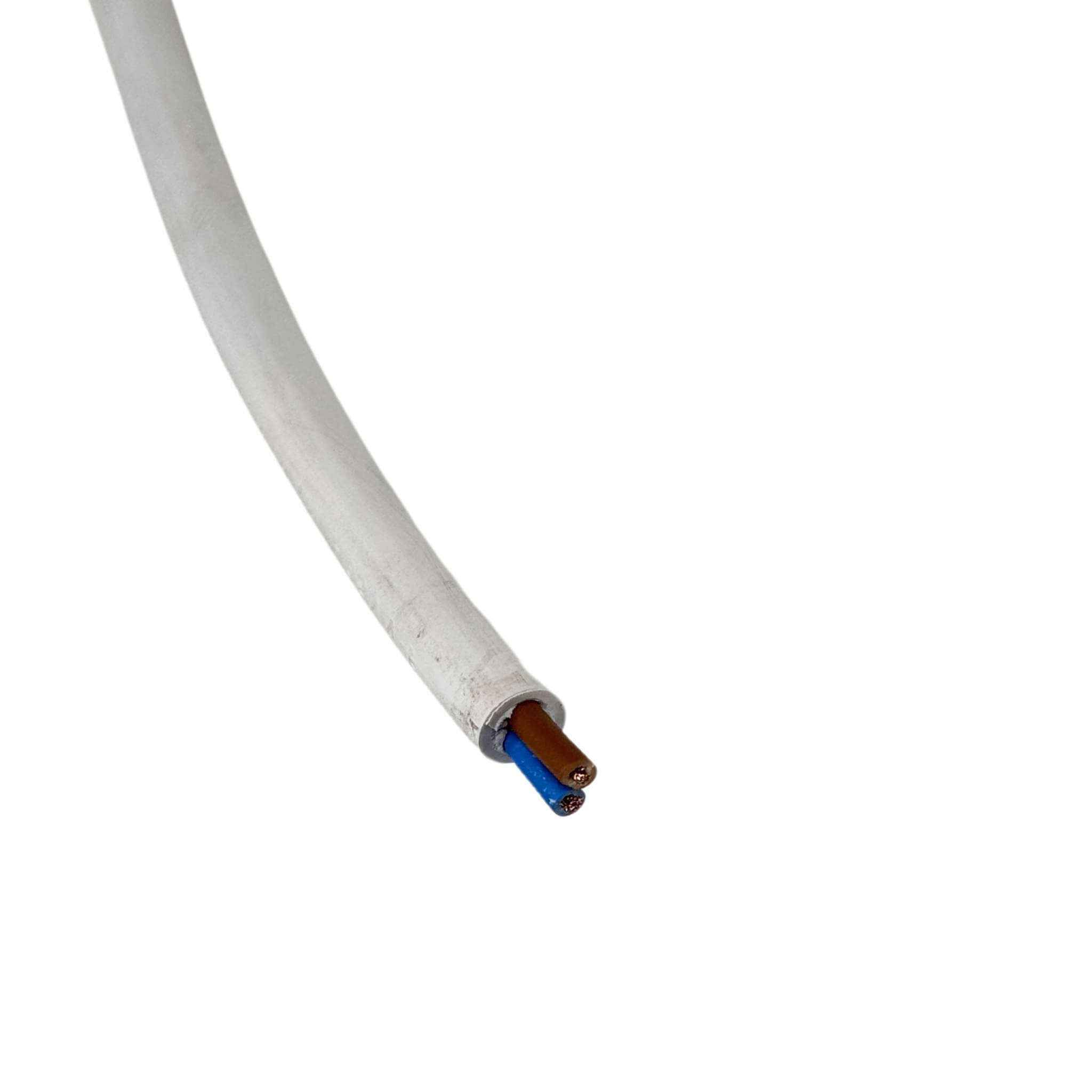

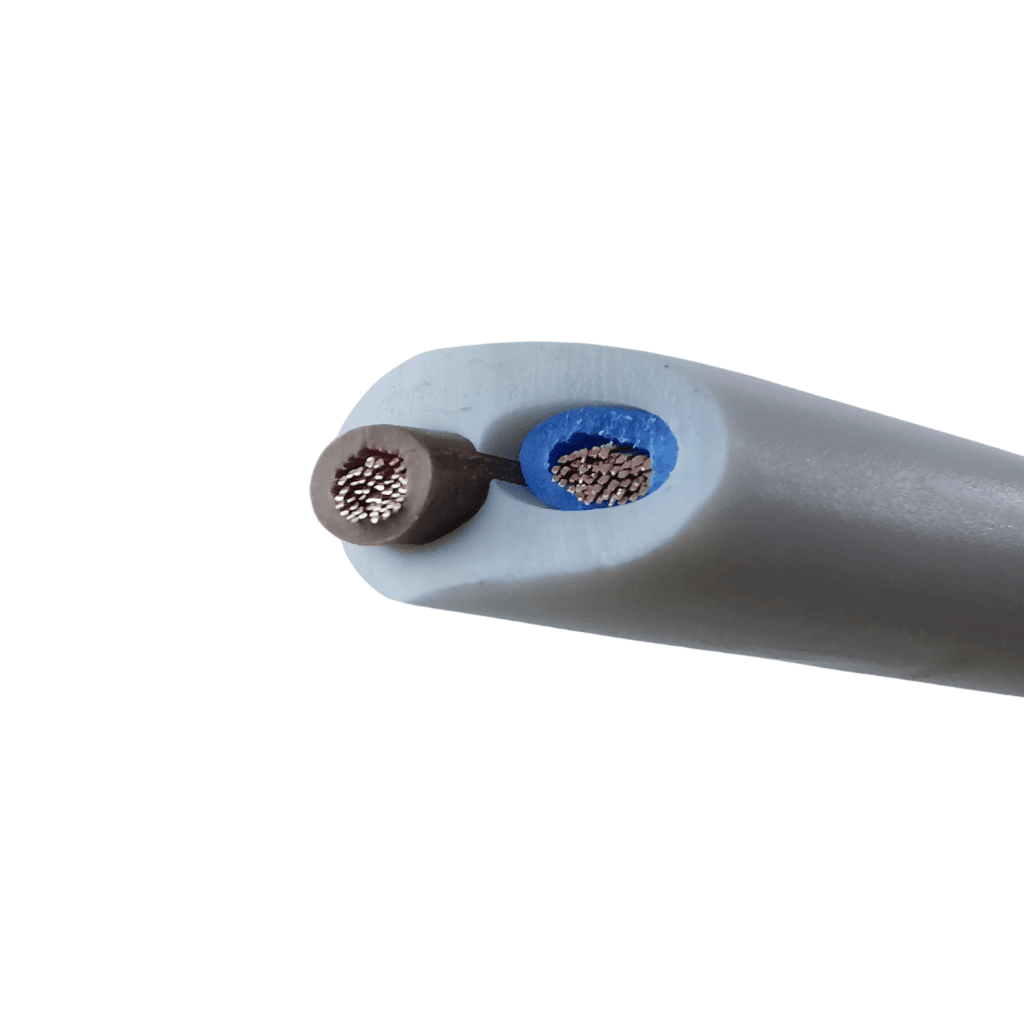

Ce câble électrique flexible H05VV-F intègre deux conducteurs en cuivre nu, chacun d’une section de 0,75 mm², idéal pour connecter divers éléments à faible demande énergétique : luminaires, petits appareils, prises allume-cigare, ports USB, et bien plus.

Pourquoi choisir un câble souple avec 2 conducteurs 0.75 mm² ?

Opter pour ce câble H05VVF à deux conducteurs de 0,75 mm² offre de nombreux bénéfices :

• économique : son prix est inférieur à celui de deux câbles individuels de section équivalente,
• sécurisé : chaque fil bénéficie d’une isolation propre, complétée par une enveloppe commune protégeant l’ensemble,
• pratique à installer : tirer un seul câble est plus aisé que deux, ce qui simplifie également l’identification des circuits.

Les deux fils de ce câble sont enveloppés d’une gaine externe en PVC de type TM2.
Le rayon de courbure recommandé équivaut à environ 6 fois le diamètre extérieur du câble.

Dans quels circuits électriques utiliser le câble flexible H05VVF 2 x 0,75 mm² ?

Capable de résister à une tension allant jusqu’à 500 volts, ce câble flexible H05VVF convient pour les installations en 230 V (pour les appareils sans prise de terre) et particulièrement pour les circuits en 12 V ou 24 V dans votre van aménagé. Nous conseillons toutefois d’utiliser le modèle à deux conducteurs pour le 12 V et celui à trois pour le 230 V.

Ces câbles respectent les normes VASP : HD 21.5 S3 / NF C 32-201, EN50575:2014 A1:2016.
De plus, ils ne propagent pas les flammes, classés en catégorie C2 d’après la NF C 32-070.

Comment sélectionner la section appropriée pour un câble flexible à 2 conducteurs H05VVF 2 x 0,75 mm² ?

Le choix de la section de câble repose sur trois éléments essentiels : la tension, le courant ou la puissance, ainsi que la distance parcourue par le câble.

Section de câble H05VVF 0,75 mm² pour un circuit en 12 V

Dans un circuit en 12 V, où la tension est relativement basse, l’intensité sera plus élevée. Par exemple, un appareil de 300 watts en 12 V nécessitera un passage de 25 ampères, d’où l’importance d’une section de câble adaptée :

Longueur A+R / Section	2 mètres	4 mètres	6 mètres	8 mètres	10 mètres	12 mètres	14 mètres	16 mètres
0.75 mm²	6.4A / 77W	3.2A / 39W	2.1A / 26W	1.6A / 19W	1.3A / 15W	1.1A / 13W	0.9A / 11W	0.8A / 10W
1 mm²	8.6A / 103W	4.3A / 51W	2.9A / 34W	2.1A / 26W	1.7A / 21W	1.4A / 17W	1.2A / 15W	1.1A / 13W
1.5 mm²	12.9A / 154W	6.4A / 77W	4.3A / 51W	3.2A / 39W	2.6A / 31W	2.1A / 26W	1.8A / 22W	1.6A / 19W
2.5 mm²	21.4A / 257W	10.7A / 129W	7.1A / 86W	5.4A / 64W	4.3A / 51W	3.6A / 43W	3.1A / 37W	2.7A / 32W

Avec une section de 2 x 0,75 mm², vous pouvez alimenter un circuit en 12 V jusqu’à 26 W sur 3 mètres. Pour des distances plus longues ou des puissances supérieures à 6 mètres, passez à une section plus épaisse.

Section de câble 0,75 mm² pour circuit en 24 V

En 24 V, les câbles peuvent gérer des puissances plus élevées grâce à une tension accrue :

Longueur A+R / Section	2 mètres	4 mètres	6 mètres	8 mètres	10 mètres	12 mètres	14 mètres	16 mètres	18 mètres	20 mètres
0,75 mm²	12,9 A / 308W	6,4 A / 154W	4,3 A / 102W	3,2 A / 77W	2,6 A / 61W	2,1 A / 51W	1,8 A / 44W	1,6 A / 38W	1,4 A / 34W	1,3 A / 30W
1 mm²	17,1 A / 411W	8,6 A / 206W	5,7 A / 137W	4,3 A / 103W	3,4 A / 82W	2,9 A / 69W	2,4 A / 59W	2,1 A / 51W	1,9 A / 46W	1,7 A /41 W
1.5 mm²	25,7 A / 617W	12,9 A / 308W	8,6 A / 205W	6,4 A / 154W	5,1 A / 123W	4,3 A / 102W	3,7 A / 88W	3,2 A / 77W	2,9 A / 68W	2,6 A / 61W
2.5 mm²	42,9 A /1029 W	21,4 A / 514W	14,3 A / 343W	10,7 A / 257W	8,6 A / 205W	7,1 A / 171W	6,1 A / 146W	5,4 A / 128W	4,8 A / 114W	4,3 A / 102W

Le câble de 2 x 0,75 mm² convient pour un circuit en 24 V jusqu’à 61 W sur 5 mètres. Si la longueur excède cette valeur ou si la puissance dépasse 61 W à 10 mètres, nous vous recommandons de choisir une section supérieure pour assurer la sécurité et l’efficacité.
