Plaque cuisson vitrocéramique et chauffage diesel WALLAS XC Duo R122

Description

Wallas, la marque finlandaise de référence dans le nautisme, propose aussi des équipements pour l’aménagement de votre van. Le combiné WALLAS XC Duo R122 en fait parti et réunit en un seul appareil une plaque de cuisson vitrocéramique et un chauffage à air pulsé, le tout alimenté au diesel. Cette innovation offre un gain de place considérable, une autonomie et une sécurité accrue par rapport aux installations au gaz.

Aussi, vous simplifiez énormément votre aménagement, car si vous alliez installer un chauffage diesel, c’est autant de travail, mais vous évitez tout le chantier gaz supplémentaire nécessaire à la cuisson, là, c’est fantastique.

Équipement deux-en-un : combiné plaque de cuisson et chauffage à air pulsé Wallas XC Duo pour gagner place et autonomie

Le XC Duo est un produit pensé pour l’aménagement de votre van. Plus besoin de jongler entre un chauffage diesel et des plaques au gaz : tout est intégré dans un seul appareil. Vous libérez ainsi de l’espace et bénéficiez d’une solution compacte et pratique, qui vous permet de cuisiner et de chauffer votre fourgon.

Combiné Wallas XC Duo : Gagnez de la place

En effet, vous intégrez une plaque de cuisson et un chauffage dans 456 x 343 x 165 mm ce qui représente un supplément de quelques centimètres par rapport à une plaque de cuisson “seule” comme la HBG 2335 dont les dimensions sont de 440 x 315 mm. Pour ces quelques centimètres, vous évitez un chauffage ! Mais ce n’est pas tout, vous aviez un coffre gaz qui est très volumineux, un conduit de gaz, etc.

Autonomie totale avec la plaque de cuisson Wallas XC Duo avec chauffage intégré : fini les contraintes des bouteilles de gaz

Avec ce combiné, les bouteilles encombrantes appartiennent au passé. Vous n’avez plus à vous soucier des détendeurs spécifiques ou de la disponibilité des bouteilles dans chaque pays. Le diesel est disponible partout, vous permettant de cuisiner et de vous chauffer, où que vos voyages vous mènent. Idéal pour les petits vans comme T5, T6, Trafic et autres, cet équipement libère de la place et simplifie grandement la vie en van.

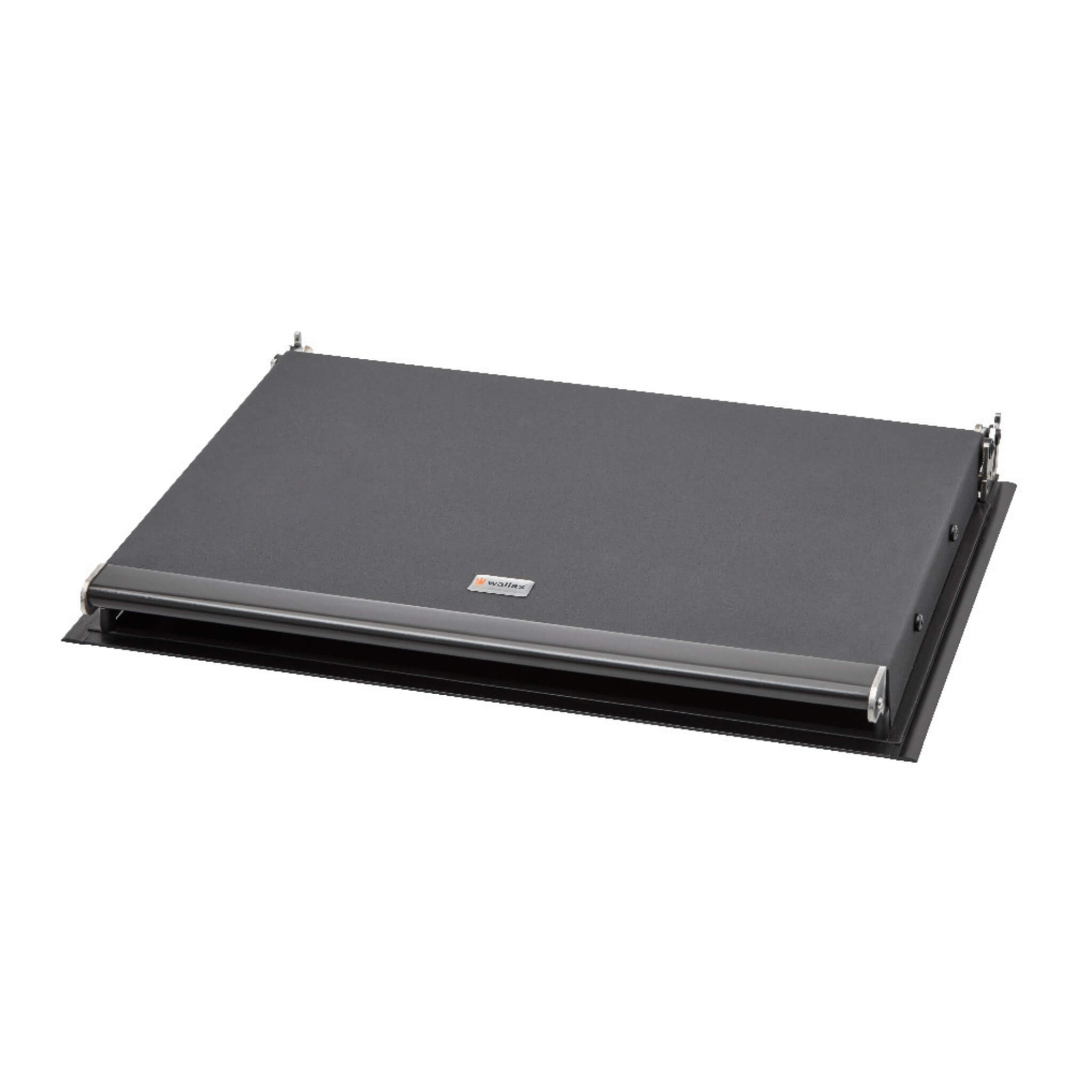

Homologation VASP avec la plaque de cuisson Wallas XC Duo avec chauffage intégré

En utilisant le diesel plutôt que le gaz, le combiné plaque de cuisson et chauffage à air pulsé XC Duo simplifie l’homologation VASP (ECE R10 + R122). Vous n’aurez plus deux points à faire contrôler (certifier la pose de chauffage diesel + faire contrôler le coffre & circuit gaz) mais uniquement le circuit diesel.

Fonctionnement détaillé du Wallas XC Duo

Le WALLAS XC Duo fonctionne avec deux modes distincts : cuisson et chauffage.
Le chauffage et la cuisson ne fonctionnent jamais en même temps : le XC Duo vous permet de choisir ce dont vous avez besoin à chaque instant. Heureusement, en cas de grand froid, les plaques ne fonctionneront que quelques dizaines de minutes et contribuent toujours à la chaleur du van ou du fourgon.

Ensuite, une fois le repas prêt et que vous passez à table, vous profitez du chauffage déjà prêt !

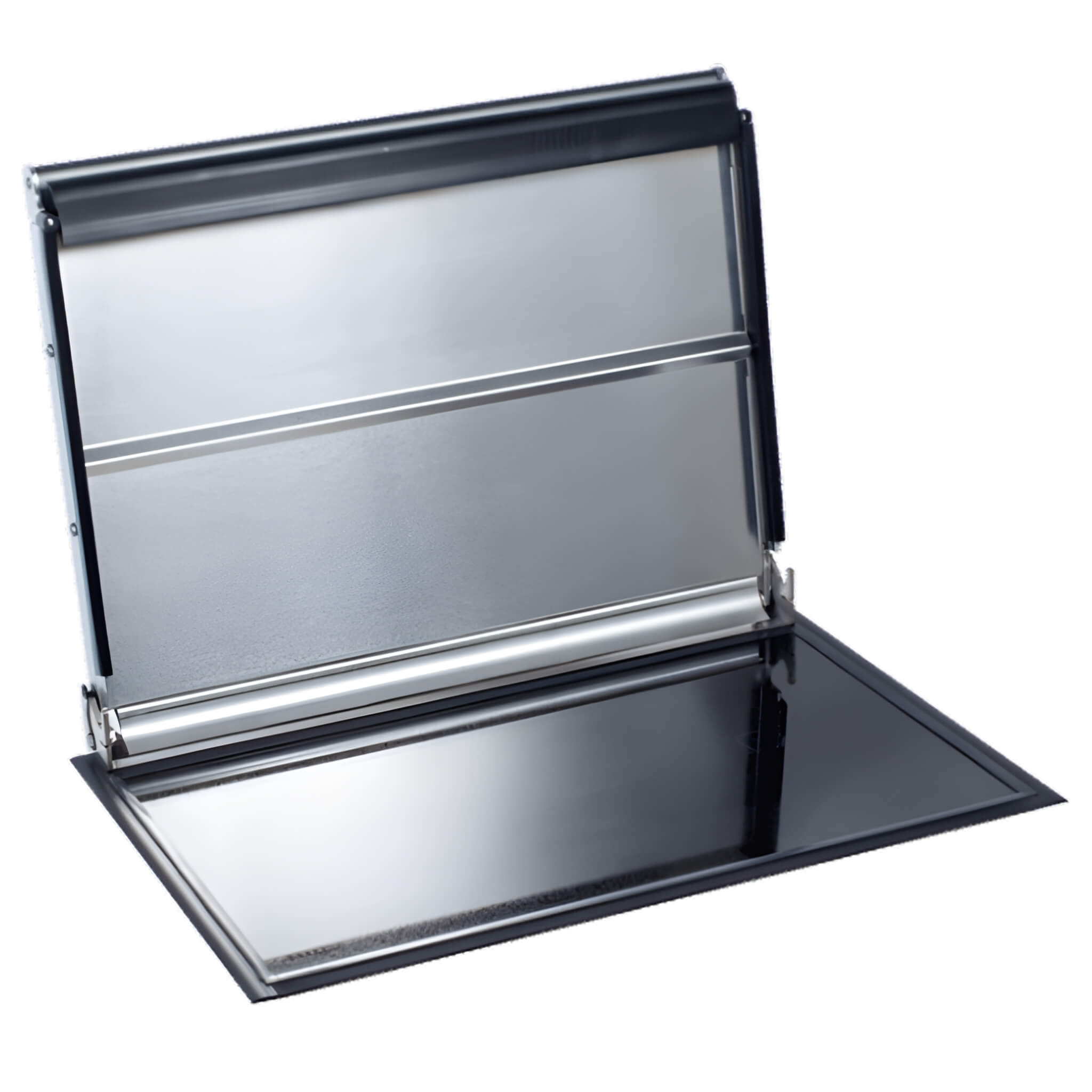

Plaque vitrocéramique au diesel du WALLAS XC Duo R122

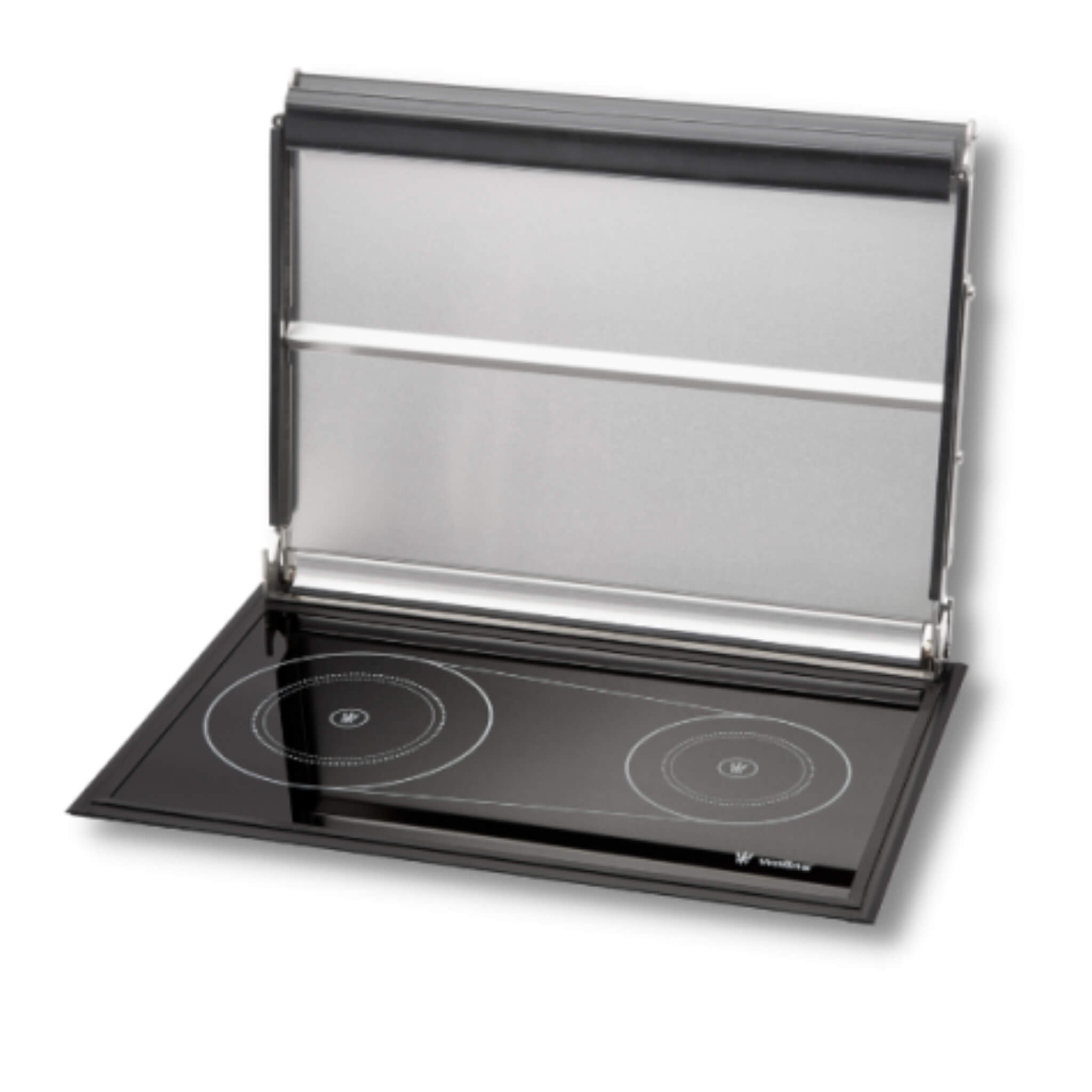

En mode cuisson, la plaque vitrocéramique chauffe deux casseroles ou poêles jusqu’à 1800 W (puissance de chauffe) avec un contrôle précis et continu de la température. La plaque dispose de deux zones de cuisson.

L’air nécessaire à la combustion est prélevé à l’extérieur du véhicule et les gaz d’échappement sont évacués de manière sécurisée, garantissant un usage propre et sûr.

La flamme se déclenche automatiquement et la chaleur est transférée directement à la plaque pour une cuisson rapide. Le cycle de refroidissement automatique après extinction assure une utilisation sûre et confortable.

L’électronique ajuste automatiquement l’air et le carburant pour maintenir la flamme, et une LED rouge signale l’allumage.

Fabriquée en aluminium et inox, la plaque est durable, résistante à la corrosion et facile à entretenir.

Chauffage à air pulsé intégré du combiné cuisinière et chauffage diesel WALLAS XC Duo

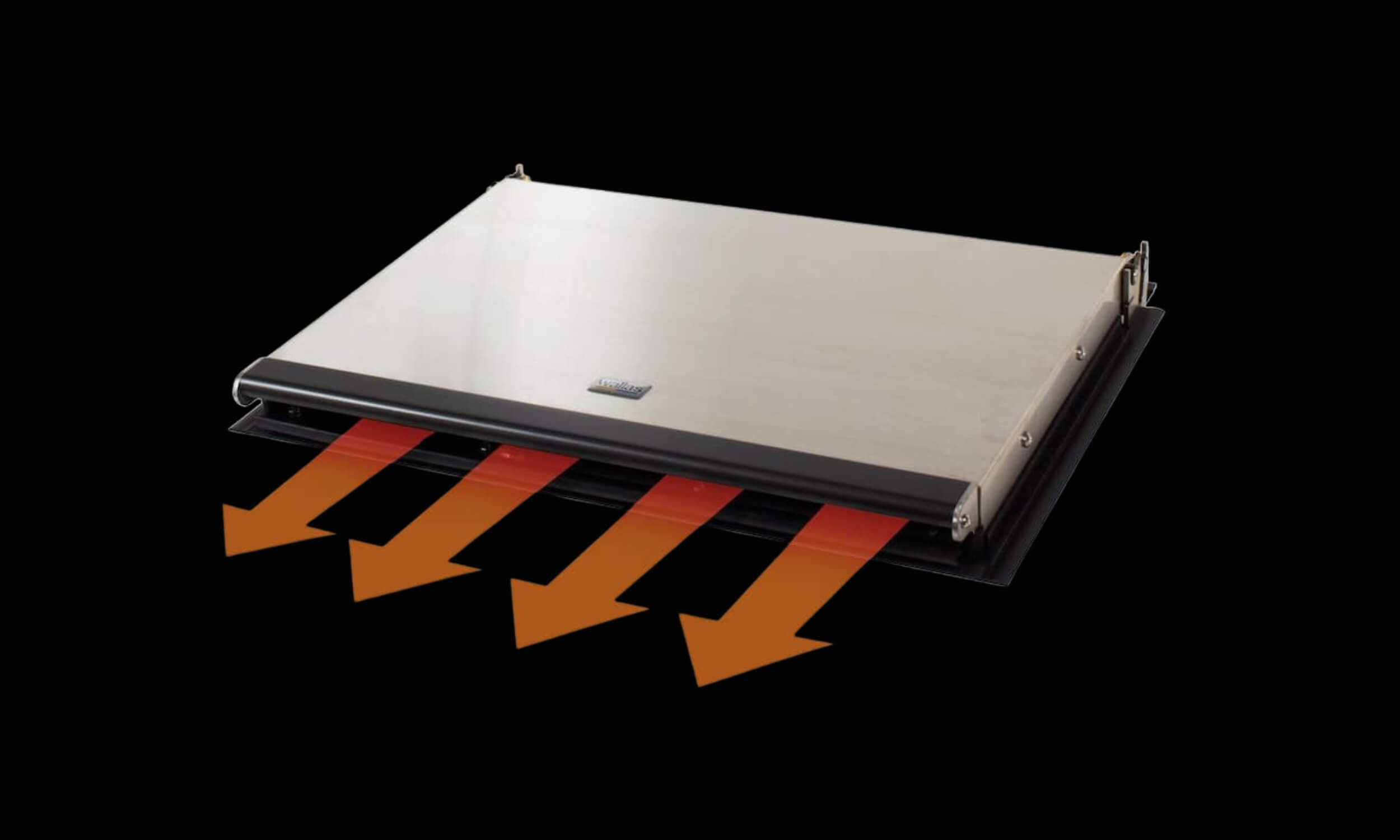

En mode chauffage, en abaissant le couvercle du ventilateur, l’appareil diffuse jusqu’à 2 kW de chaleur dans le van. Vous pouvez régler la température manuellement ou laisser le thermostat intégré ajuster automatiquement la chaleur.

Une fonction spéciale « haute altitude » optimise le flux d’air au-dessus de 1300 m pour garantir un rendement maximal même en montagne.

Contrôle par panneau de commande du Wallas XC Duo

Le panneau de commande est simple à utiliser et intuitif : il est fourni dans le kit. Le thermostat intégré mesure la température avec précision pour un confort constant. Il doit être installé à l’abri d’une source de chaleur et des sources lumineuses, garantissant ainsi une régulation fiable et efficace.

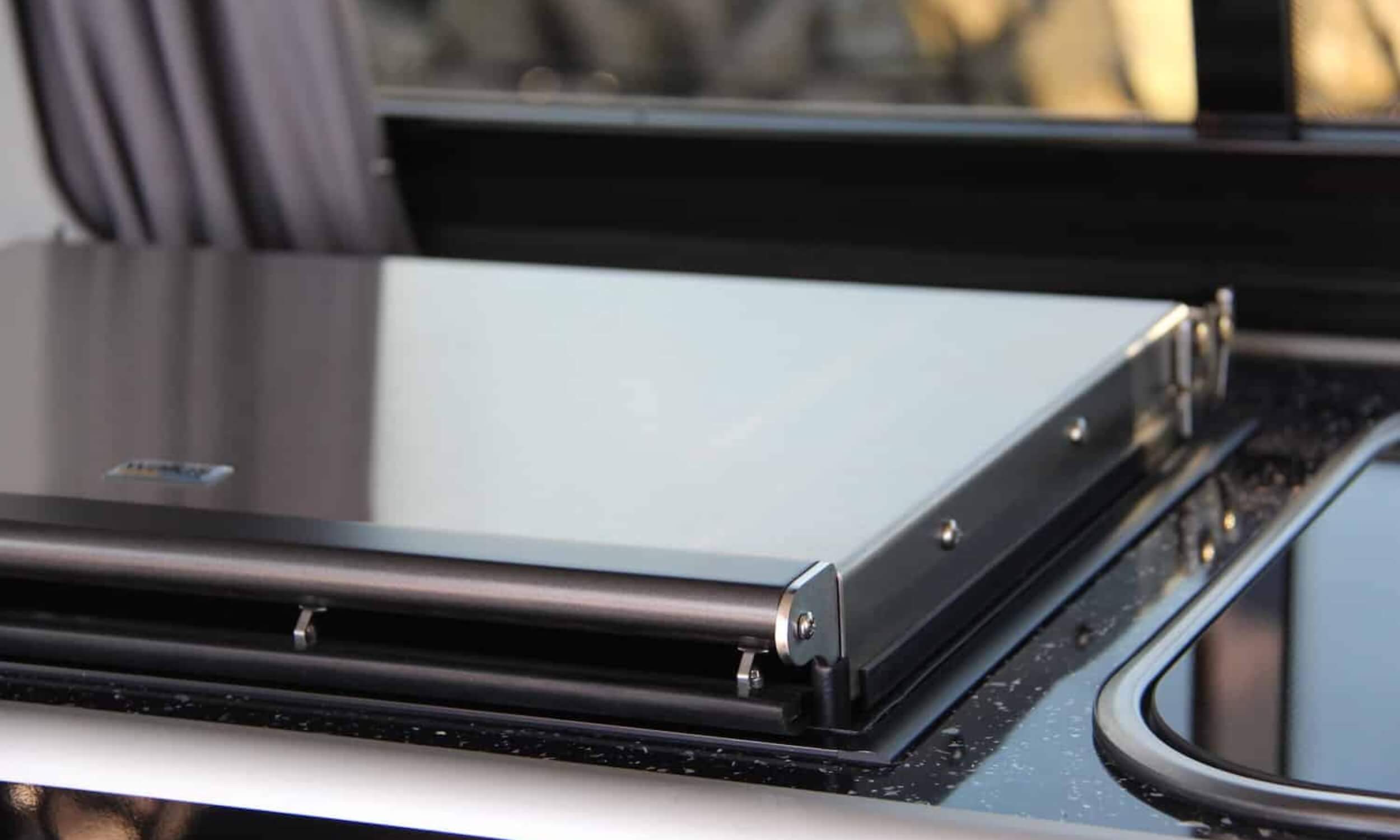

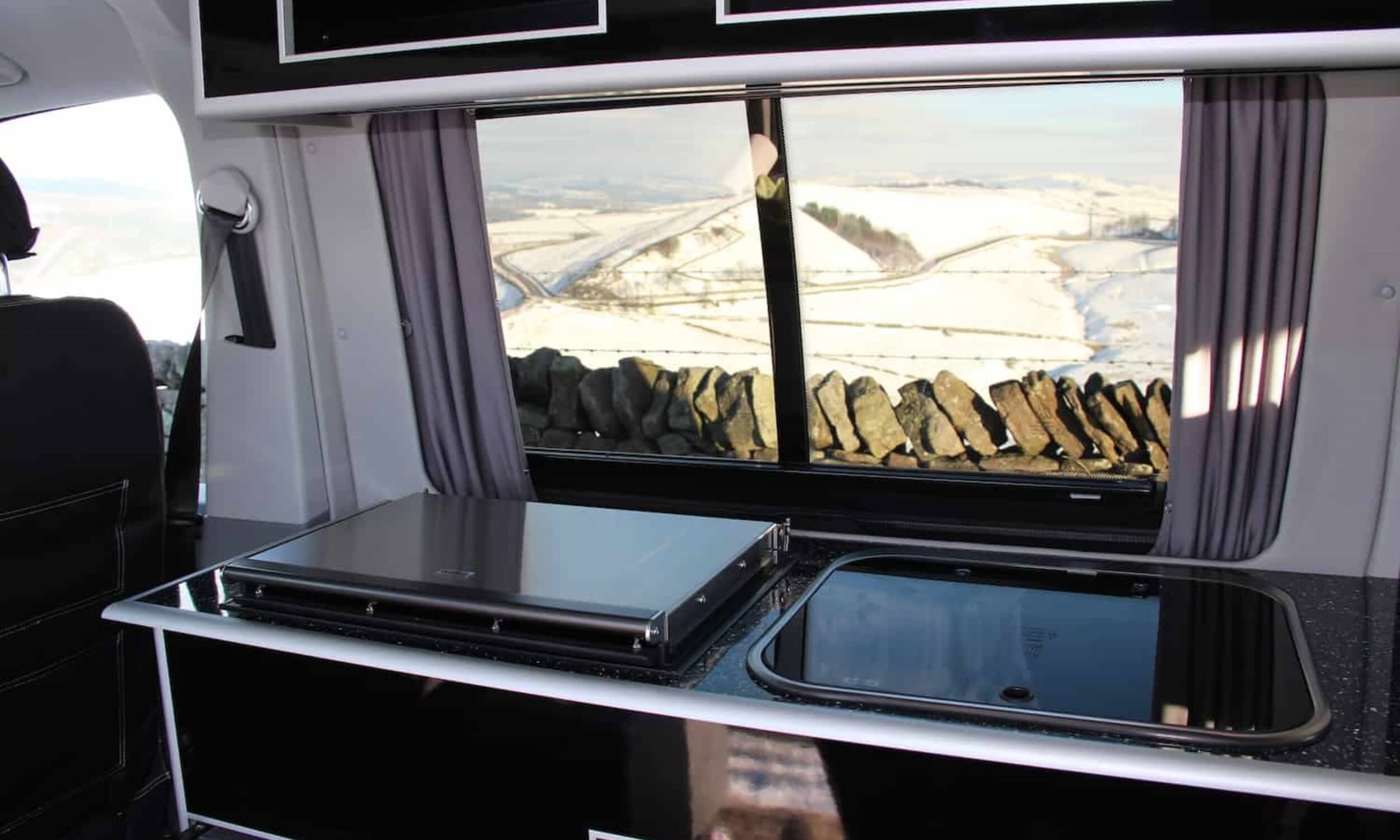

Installation du combiné plaque de cuisson et chauffage à air pulsé Wallas XC Duo

L’installation du XC Duo est optimisée pour la sécurité et le confort.

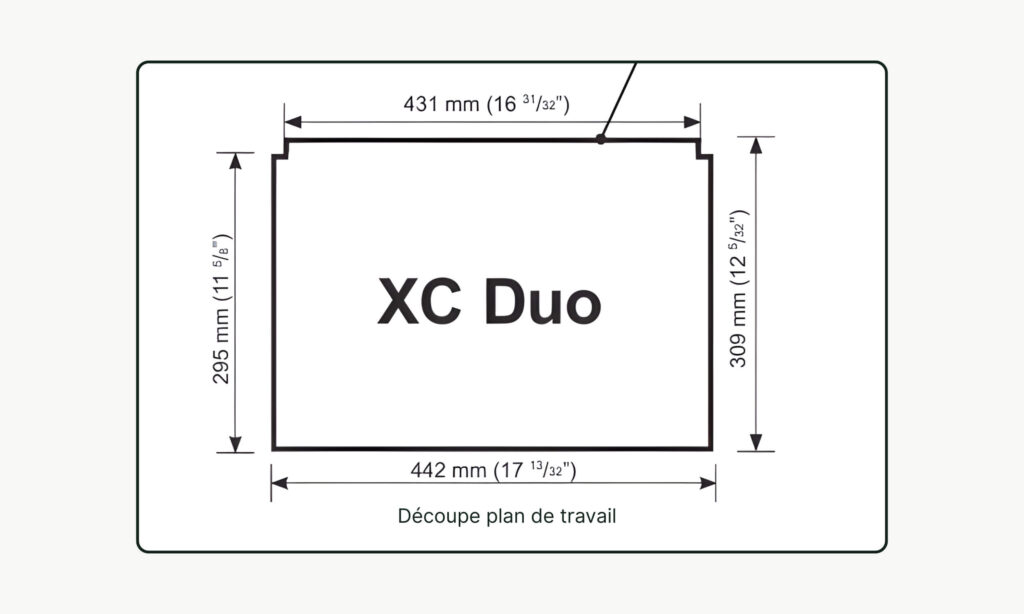

La plaque doit être posée de niveau, avec une inclinaison maximale de 5° et le panneau de commande se fixe sur une surface verticale, à portée du faisceau de contrôle de 3 mètres.

L’appareil ne doit pas être placé sur un réfrigérateur pour éviter de réduire sa performance.

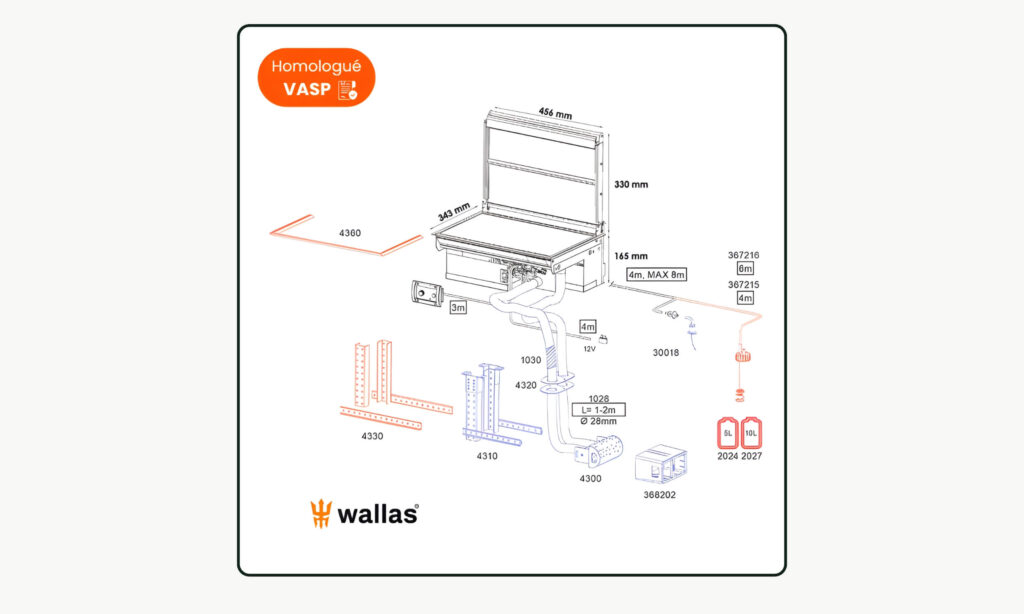

Installation simplifiée du combo plaque de cuisson et chauffage diesel Wallas

Contrairement aux systèmes traditionnels, il n’y a qu’un seul appareil à installer : plus besoin de gérer deux appareils, deux raccordements ou un coffre pour la bouteille de gaz. Tout est intégré, rapide à mettre en place et adapté aux espaces réduits des petits vans. Une solution compacte qui rend l’aménagement beaucoup plus pratique et fonctionnel.

Si vous deviez installer un chauffage diesel, vous alliez faire un raccordement au réservoir, une alimentation électrique (démarrage), une entrée d’air frais et sortie d’échappement. Et pour la cuisson, au gaz dans 99% des fourgons avant ce produit, vous deviez prévoir un caisson étanche, adapté à la taille de la bouteille, une ou plusieurs aérations dédiées, et un réseau cuivre ou fer de votre caisson jusqu’à la plaque de cuisson.

Avec le Wallas XC Duo, vous faites uniquement un chantier (et clairement le plus simple) et vous embarquez cuisson et chauffage, dans un produit ultra-compact, très robuste et conçu pour durer (inox).

Raccordement électricité pour le Wallas XC Duo

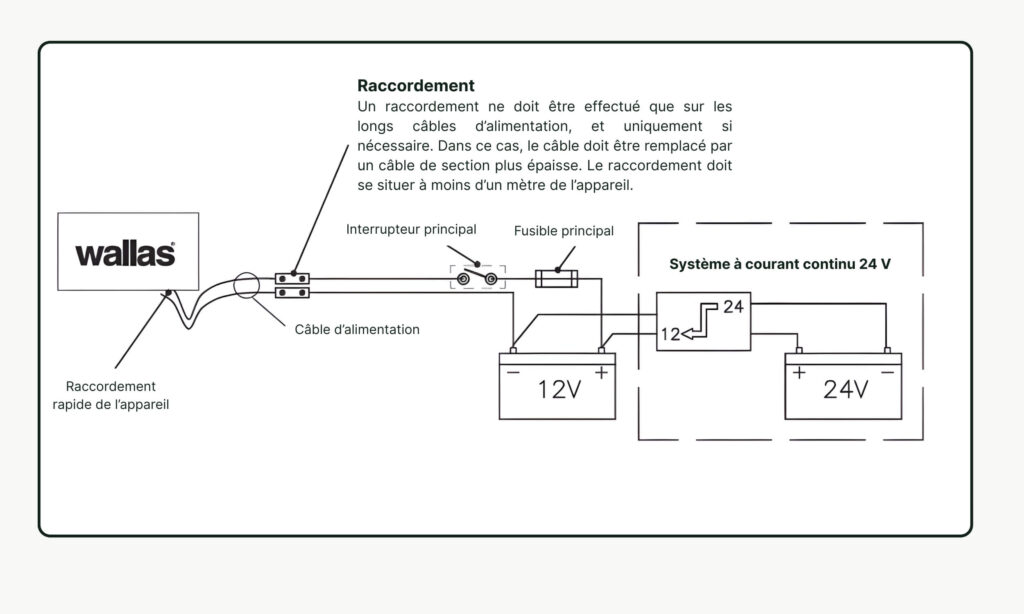

L’appareil se connecte sur une alimentation 12 V avec un fusible principal de 15 A près de la batterie. Il est recommandé d’installer un interrupteur sur le câble positif. Utilisez un câble adapté à la distance entre la batterie et le Wallas, capable de supporter la consommation de l’appareil (15 A, soit 170 W). Vous pouvez calculer la section nécessaire ici :

Conseils pour l’installation du carburant alimentant le WALLAS XC Duo R122

La pompe à carburant doit être installée avec une hauteur de levage de moins de 2 m (idéalement 0,5 à 1 m). Le tuyau peut mesurer jusqu’à 8 m et un filtre à carburant accessible est conseillé pour protéger l’appareil et garantir une combustion optimale.

Instructions pour le raccordement des gaz d’échappement pour le Wallas XC Duo

Les conduites doivent rester aussi courtes que possible et être orientées vers l’extérieur, en respectant des distances minimales de sécurité avec les pneus et les fenêtres ouvrantes :

• distance minimale entre le pneu arrière du véhicule : 30 cm
• distance minimale entre le pneu avant du van : 1m
• distance minimale avec les bords de fenêtre : 300 mm
• la tête d’échappement ne doit pas être installée sous une fenêtre

Caractéristiques techniques de la plaque de cuisson Wallas XC Duo avec chauffage intégré

• Alimentation : Diesel standard ou HVO (huiles végétales hydrotraitée = carburant bio)
  Pour la XC DUO, il est possible d’ajouter un réservoir secondaire, à condition qu’il soit fixe, remplissable depuis l’extérieur et d’une capacité inférieure à 20 L.
• Tension : 12 V
• Puissance cuisson : 900 W par feu
• Puissance chauffage : 2 kW
• Consommation carburant : 0,09 à 0,19 L/h
• Consommation électrique : 0,55 à 0,85 A (8 A pendant l’allumage environs 4 minutes)
• Dimensions : 456 x 343 x 165 mm (330 mm couvercle ouvert)
• Poids : 12 kg
• Finitions : Noir
• Certification : ECE-R122 et ECE-R10
• Longueur maximale permise de la conduite d’échappement : 2 m
• Longueur maximale admissible du tuyau carburant : 8 m
• Taille minimale de l’ouverture d’air de remplacement : 100 cm²
• Kit d’installation fourni

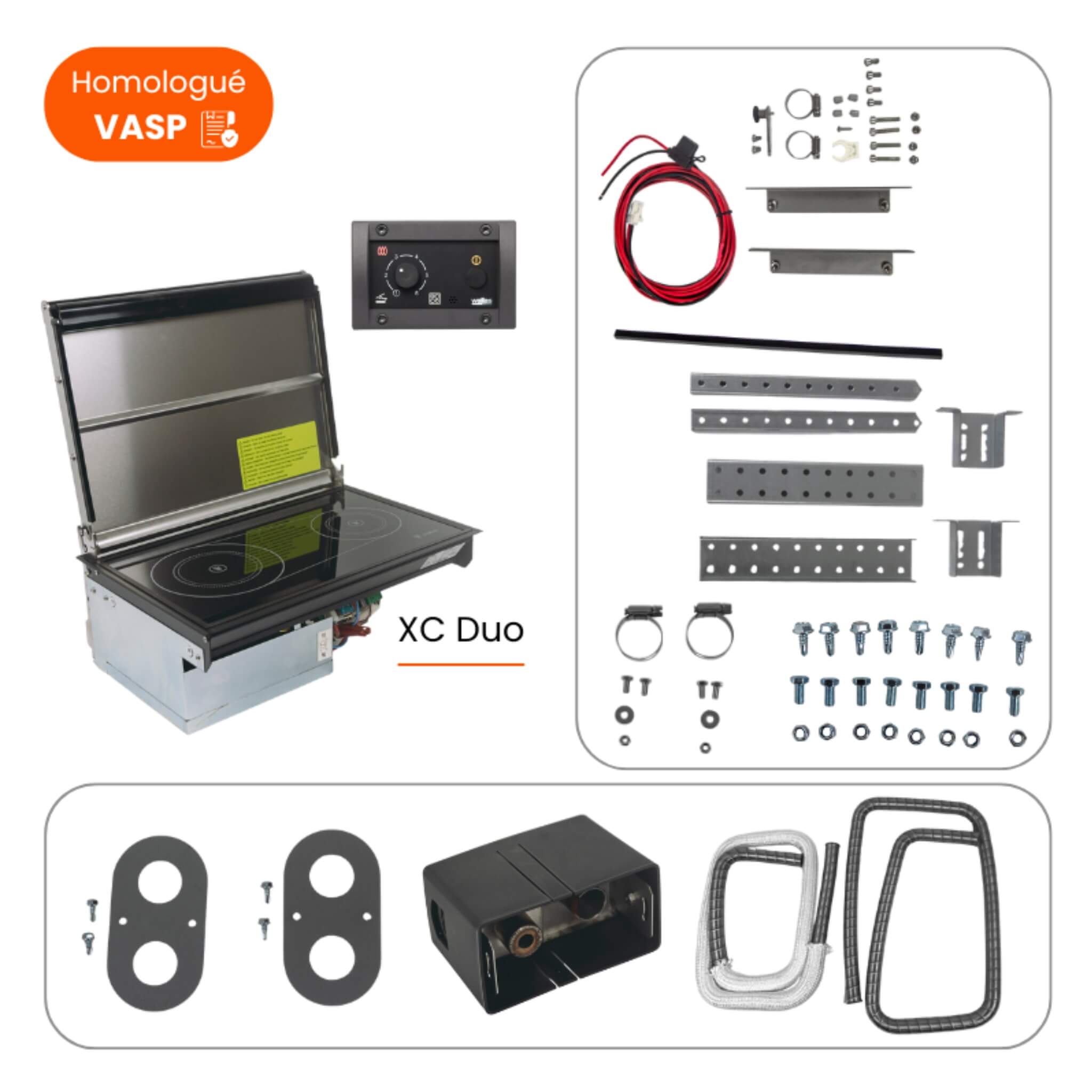

Contenu du kit combiné cuisinière et chauffage diesel WALLAS XC Duo

• 1 cuisinière Wallas XC Duo
• 1 panneau de commande
• 1 câble électrique avec raccordement et fusible intégré 15 A, longueur 4 m
• 2 fixations angulaires
• 4 vis pour fixation angulaire M6 x 12 mm
• 4 vis de fixation M6 x 30 mm
• 4 écrous de blocage M6
• 4 bouchons de recouvrement
• 2 colliers de serrage 20 – 32 mm
• 1 support plastique, longueur 15 mm
• 1 vis de fixation 3,9 x 16 mm
• Conduite de carburant 4 m fourni
• 1 manchon de rallonge
• 1 câble du panneau de commande, longueur 3 m
• 4 vis de fixation 3,5 x 20 mm, TX10
• 4 vis de fixation 3,5 x 40 mm, TX10
• 1 notice de montage, d’entretien et d’utilisation
• Kit d’installation :
  • Tête d’échappement (admission et sortie combinées)
  • Support de fixation complet
  • Plaque de protection 4320
  • 2 tuyaux d’échappement Ø 28 mm (2 m chacun)
  • 1 tuyau Ø 28 mm avec isolation thermique (1,5 m préassemblé)

PDF Notice du combiné plaque vitrocéramique et chauffage diesel WALLAS XC Duo R122
