Baie projetable MASIS 650×300 mm

Description

Depuis 2014, MASIS conçoit des équipements pensés pour la transformation de vans. En intégrant la baie projetable MASIS 650 x 300 mm à notre sélection, nous venons compléter l’offre existante. Ce modèle propose un format supplémentaire, nous permettant de répondre à des besoins spécifiques dans l’aménagement d’un fourgon ou d’un van.

Baie latérale 650 x 300 mm MASIS pour van et fourgon aménagé

L’installation d’une baie, comme la fenêtre latérale MASIS 650 x 300 mm, change tout dans un aménagement. Elle laisse entrer la lumière naturelle, elle permet d’aérer facilement l’habitacle et surtout, elle rend l’espace plus agréable à vivre au quotidien. C’est un vrai plus pour ceux qui dorment, cuisinent ou travaillent dans leur van.

Compatibilité de la fenêtre projetable MASIS 650 x 300 mm avec la norme VASP

La baie projetable MASIS 650 x 300 mm est marquée CE 43R, un indispensable pour l’homologation VASP de votre fourgon aménagé.

Optez pour un double vitrage avec la baie projetable latérale 650 x 300 mm MASIS

Le double vitrage acrylique isole bien, été comme hiver. Il garde la chaleur à l’intérieur quand il fait froid et limite les variations de température. En plus, c’est un matériau léger et solide. Cette caractéristique fait de lui un allié pour vous permettre une bonne isolation thermique dans votre van.

Discrétion assurée grâce au vitrage teinté de la fenêtre latérale MASIS 650 x 300 mm

Le vitrage noir légèrement teinté de la fenêtre latérale MASIS 650 x 300 mm vous protège des regards tout en laissant passer la lumière du jour. C’est l’équilibre dont vous rêvez entre intimité et luminosité.

Adaptation de la baie à projection MASIS 650 x 300 mm à la paroi latérale de votre van

Avec ses dimensions de 650 x 300 mm, cette baie ouvrante MASIS s’installe facilement à l’arrière du van, au-dessus du lit par exemple. Le cadre en aluminium thermolaqué noir assure un rendu propre et durable, qui s’intègre à tous les types d’intérieurs.

Cette baie est droite (non courbée) : elle convient donc particulièrement aux parois planes, comme celles des Fiat Ducato, Peugeot Boxer ou Citroën Jumper, ainsi qu’aux portes arrière.

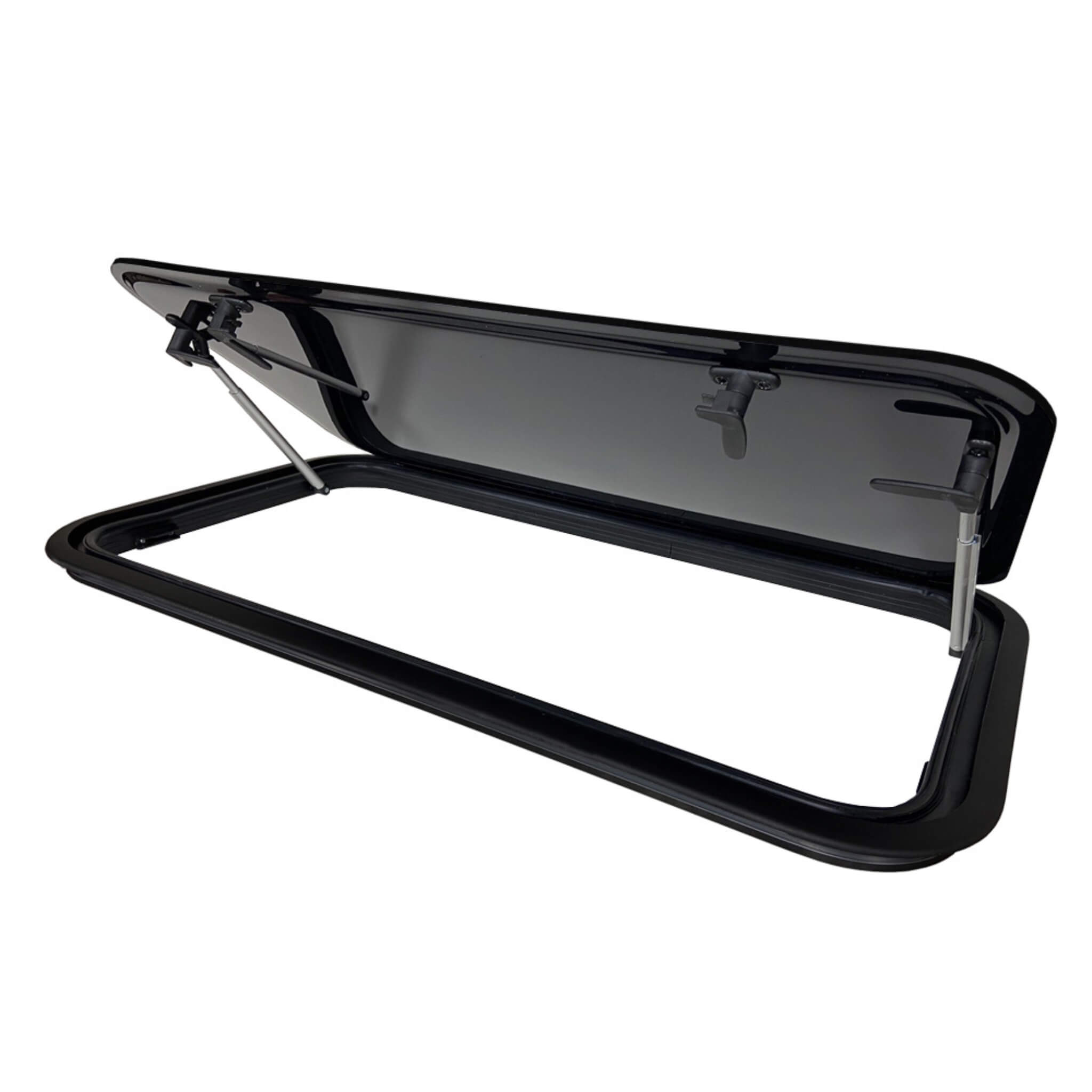

3 niveaux d’ouverture pour la baie ouvrante 650 x 300 mm MASIS

La baie projetable MASIS 650 x 300 mm peut être ouverte selon trois niveaux. Même entrouverte, elle apporte une vraie sensation de fraîcheur.

Bouton de sécurité intégré dans la fenêtre à projection MASIS 650 x 300 mm

La baie projetable MASIS 650 x 300 mm est équipée d’un bouton de sécurité qui permet d’actionner les loquets d’ouverture. Ce système rend l’ouverture plus complexe depuis l’extérieur, limitant ainsi les risques d’effraction. Simple à utiliser au quotidien, il renforce aussi la sécurité pendant les trajets en évitant toutes ouvertures involontaires.

Installation de la fenêtre projetable 650 x 300 mm MASIS

L’installation de la baie projetable MASIS 650 x 300 mm est simple à réaliser, même si vous aménagez un van pour la première fois. Elle est conçue pour des parois dont l’épaisseur est comprise entre 25 et 30 mm. Si la paroi de votre fourgon est plus fine, vous pouvez tout à fait compenser avec un cadre en tasseau.

Voici les étapes à suivre pour un montage optimal :

1. Marquer l’emplacement de découpe
   Repérez l’endroit où vous souhaitez installer la baie, puis tracez les contours avec précision. Assurez-vous que le tracé soit bien aligné avec les lignes de la carrosserie. Pour ce modèle, les dimensions de découpe à respecter sont de 650 mm de large par 300 mm de haut.
2. Découper proprement la tôle
   À l’aide d’une scie sauteuse adaptée, découpez la tôle en suivant votre tracé. Limez les bords pour retirer les bavures et nettoyez soigneusement la zone avant la pose.
3. Vérifier l’ajustement
   Avant de coller quoi que ce soit, placez la baie dans l’ouverture pour vous assurer qu’elle s’y insère parfaitement. Il doit y avoir environ 1,5 mm d’espace entre la tôle et le cadre de la baie.
4. Préparer les surfaces
   Pour garantir une bonne tenue dans le temps, nettoyez soigneusement la tôle du fourgon et le cadre de la baie avec le Sika Aktivator 205 (existe aussi en 250ml et 1L). Ce primaire favorise l’adhérence du mastic.
5. Appliquer le mastic d’étanchéité
   Choisissez votre produit en fonction du type de fixation souhaité :
   Le Sikaflex 555 pour un collage structurel et une étanchéité durable,
   Le SikaLastomer 710TX si vous préférez une fixation mécanique avec vis.
   Appliquez le mastic sur la gorge extérieure de la baie, celle qui viendra au contact de la tôle.
6. Positionner la baie
   Placez la baie dans l’ouverture. Orientez correctement la fenêtre (partie ouvrante vers le bas), puis appuyez régulièrement pour assurer un bon contact. Un deuxième intervenant à l’intérieur est recommandé pour maintenir la baie pendant le vissage.
7. Fixer la baie
   Vissez la baie depuis l’intérieur du véhicule, en veillant à bien répartir les points de fixation pour assurer une pression uniforme sur tout le pourtour. Cela garantit une étanchéité optimale.
8. Laisser sécher
   Laissez sécher pendant 48 heures, à l’abri de l’humidité, dans une température ambiante comprise entre 10 et 25 °C. Cela permet au mastic de durcir correctement.
9. Poser le cadre intérieur (optionnel)
   Une fois le collage parfaitement sec, vous pouvez installer le cadre intérieur MASIS (si vous l’avez sélectionné). Ce cadre vient habiller proprement l’intérieur de votre paroi pour une finition soignée.

Un vrai gain de temps : le patron de découpe est directement dessiné sur le carton d’emballage. Il suffit de le détacher, de le fixer sur la tôle, et de suivre les contours pour préparer l’ouverture avec précision.

Caractéristiques techniques de la baie projetable MASIS 650 x 300 mm

• Dimensions hors tout : 680 x 330 x 40 mm
• Dimensions d’installation : 650 x 300 mm
• Dimensions d’ouverture : 610 x 260 mm
• Rayon : 80
• Angle d’ouverture : 30°
• Épaisseur de paroi : 25 – 30 mm (+- 2 mm)
• Protection UV
• Vitrage : acrylique
• Verre noir légèrement teinté
• Cadre en aluminium noir
• Marquage : CE 43R
• Pattes d’accrochage fournies

PDF Notice d’installation Baie projetable MASIS

Tableau comparatif de la gamme MASIS

Baie projetable	Dimensions d’installation	Dimensions hors tout	Cadre intérieur
250452	650 x 300 mm	680 x 330 x 40 mm	250446
250453	850 x 450 mm	880 x 480 x 40 mm	250447
250451	450 x 450 mm	480 x 480 x 40 mm	250445
250450	300 x 450 mm	330 x 480 x 40 mm	250444
