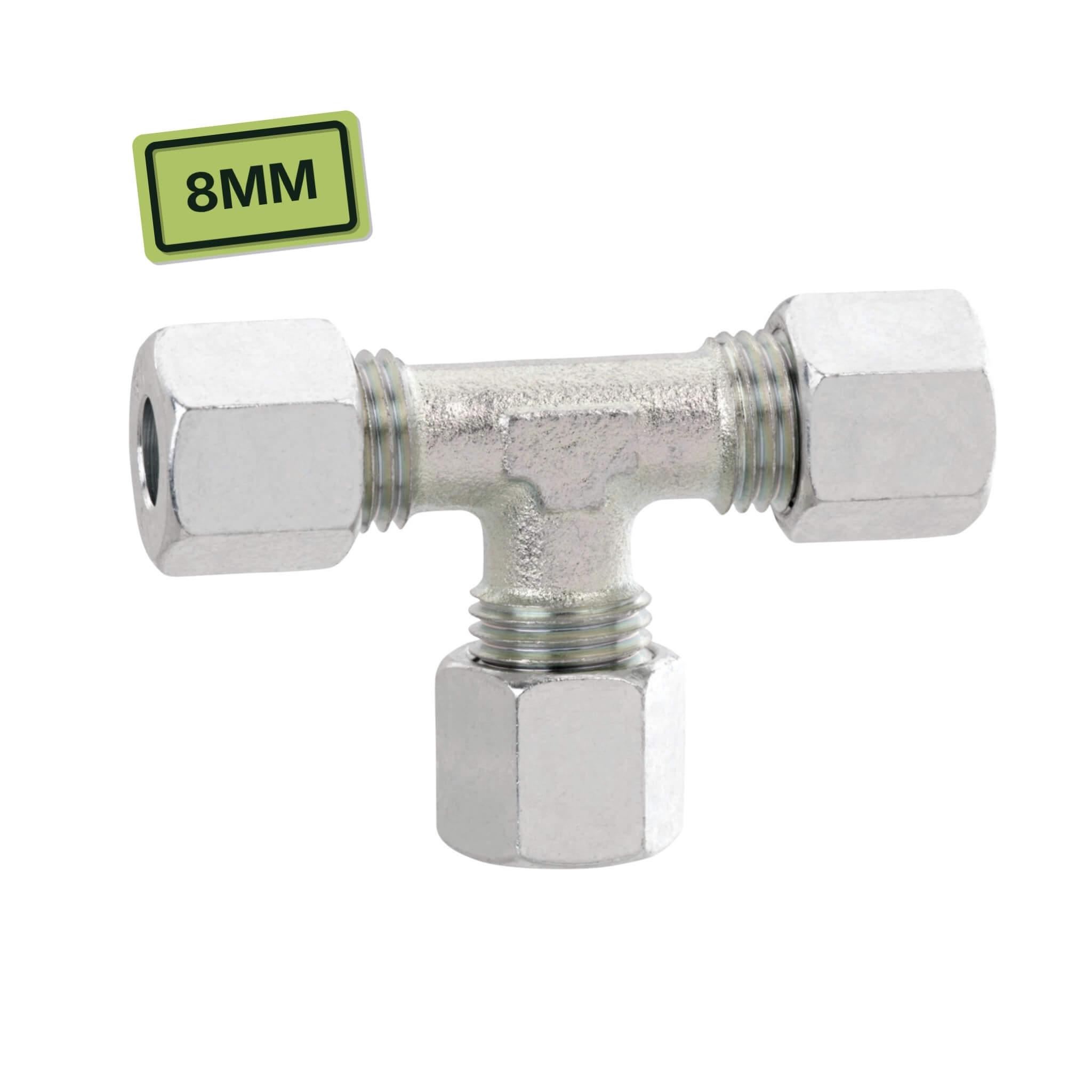

Raccord T GOK 8 mm x 8 mm x 8 mm

Description

Raccord T GOK 8 mm x 8 mm x 8 mm à olive bicône pour circuit gaz VASP

Le raccord T GOK 8 mm x 8 mm x 8 mm est un raccord en T à compression avec olive bicône, conçu pour les circuits gaz GPL en fourgon aménagé. Fabriqué en laiton CW614N ou CW617N, il répond à la norme EN ISO 8434-1 et est certifié DVGW selon DIN 3387-1. Ce type de raccord figure parmi les connexions autorisées par Veritas et Qualigaz dans le cadre d’une réception VASP.

Caractéristiques techniques du raccord en T 8 mm x 8 mm x 8 mm Gok

Ce raccord compression fitting type T série L est dimensionné pour une pression maximale admissible de PS 16 bar. Il est livré avec un écrou de serrage type M (M14 x 1,5), deux olives type D en acier galvanisé 8 mm, et la documentation d’assemblage GOK. La connexion s’effectue sans collier de serrage — procédé formellement interdit sur tout circuit gaz.

Mise en œuvre du raccord olive en T 8 mm x 8 mm x 8 mm Gok

1. Vérifier la conformité de tous les composants du circuit aux normes DVGW et EN 16129.
2. Nettoyer les filetages et surfaces de contact avant assemblage.
3. Appliquer une légère couche de lubrifiant sur l’olive.
4. Serrer l’écrou à l’aide d’une clé SW 17 — fermement, sans excès.
5. Effectuer un test d’étanchéité avec un spray détecteur de fuite conforme EN 14291 sur chaque connexion.
6. Installer le raccord dans une zone accessible pour les contrôles périodiques.

Vérification annuelle de l’étanchéité du raccord en T 8 mm x 8 mm x 8 mm Gok

Vérifier l’étanchéité chaque année ou avant chaque saison d’utilisation à l’aide d’un spray détecteur de fuite (EN 14291). La durée de vie maximale est fixée à 10 ans conformément à la fiche DVGW G 607. En cas de fuite détectée, cesser immédiatement toute utilisation et faire intervenir un technicien certifié Qualigaz ou Veritas.
