Raccord Coudé 90° GOK

Description

Connexion fiable pour le circuit gaz en van aménagé : le raccord coudé 90° GOK

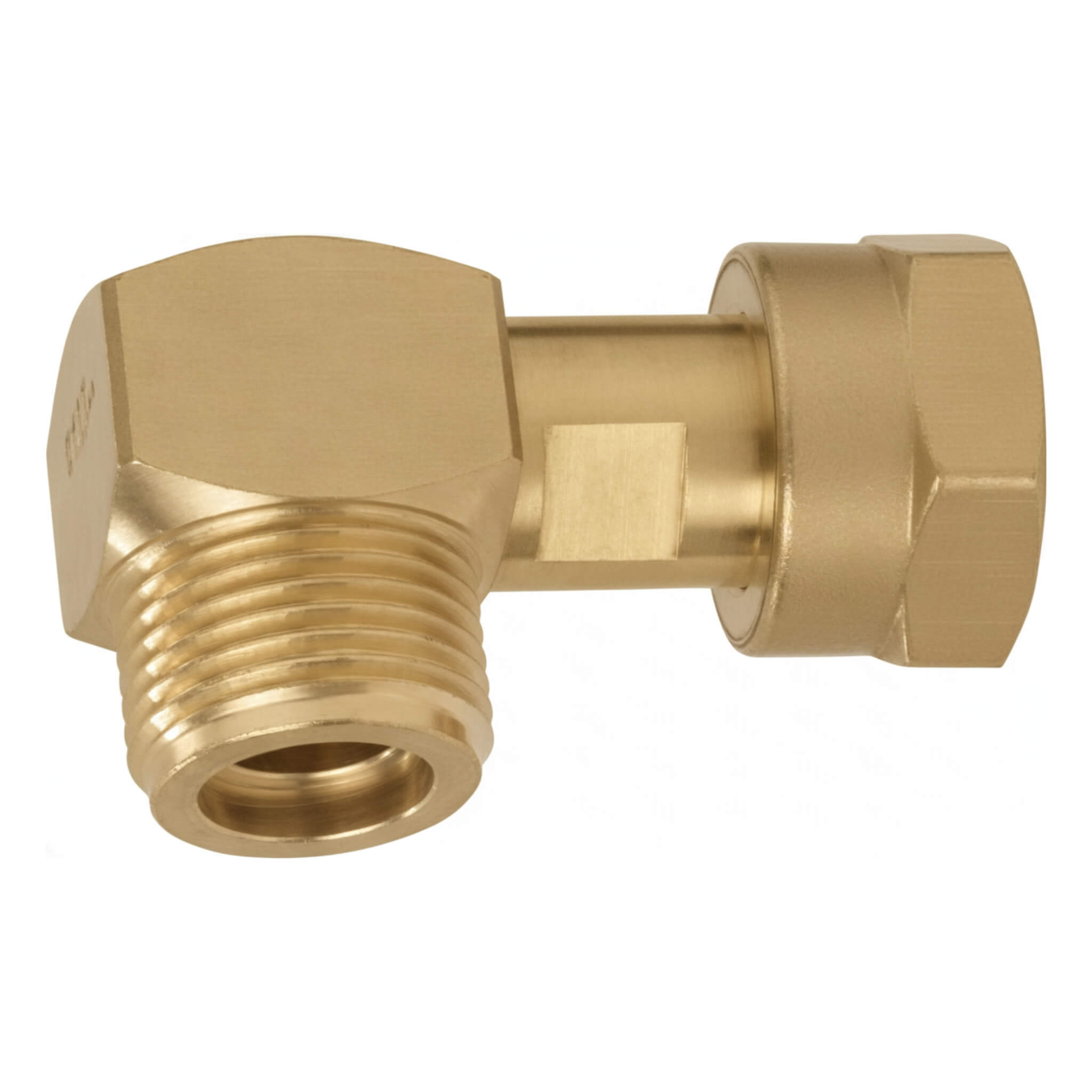

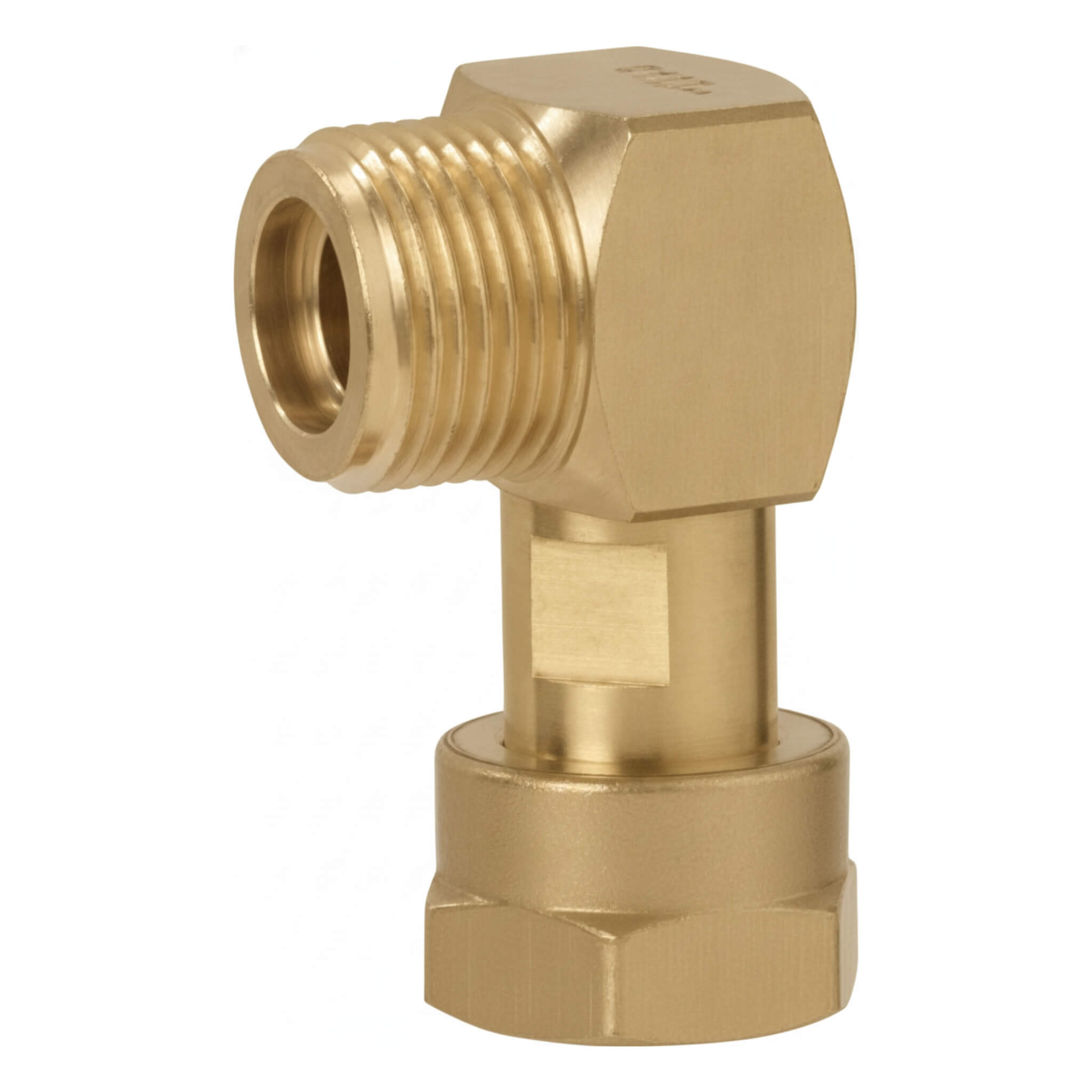

Le raccord coudé 90° GOK est un composant de raccordement en laiton nickelé conçu pour les circuits gaz haute pression dans les vans et fourgons aménagés. Avec ses connexions M20 x 1.5 mâle/femelle, il permet de dévier une canalisation à angle droit sans contrainte mécanique sur les éléments adjacents, notamment lors du raccordement d’un détendeur ou d’un ensemble de changement automatique.

Caractéristiques techniques du raccord coudé 90° GOK M20 x 1.5

Ce raccord bicône en laiton nickelé présente une résistance naturelle à la corrosion, adaptée à un usage en espace confiné tel qu’un coffre technique ou un compartiment gaz de fourgon. Sa pression de service maximale est de 16 bar (PS 16 bar), ce qui le rend compatible avec les circuits gaz haute pression des installations VASP.

Le raccord est livré avec une olive de type D incluse et répond aux exigences du certificat de type DVGW, référence incontournable pour les raccords gaz en Europe.

Pose du raccord coudé 90° GOK sur votre circuit gaz

1. Vérifier la compatibilité des connexions : filetage M20 x 1.5 mâle côté entrée, M20 x 1.5 écrou côté sortie.
2. Nettoyer les surfaces de contact avec un chiffon sec avant toute mise en place.
3. Appliquer du ruban téflon sur le filetage mâle uniquement (3 tours minimum) — jamais sur les raccords bicônes.
4. Visser manuellement le raccord coudé jusqu’à un bon centrage.
5. Utiliser deux clés pour le serrage final : une sur le raccord, une sur l’écrou, afin d’éviter toute torsion.
6. Vérifier l’alignement à 90° avant de finaliser le serrage.
7. Tester l’étanchéité avec un spray mousse détecteur de fuite conforme EN 14291.

L’utilisation de colliers de serrage est strictement interdite sur tout circuit gaz, quel que soit le raccord. Ce raccord coudé GOK, de type bicône homologué selon EN ISO 8434-1, est le seul type autorisé dans un circuit gaz VASP. La certification complète du circuit (Qualigaz ou Veritas) reste obligatoire après installation.

Bonnes pratiques d’entretien du raccord coudé 90° GOK M20 x 1.5

Une inspection visuelle annuelle suffit dans des conditions normales : contrôler l’absence de corrosion, fissure ou déformation. En cas de légère fuite, un resserrage de ¼ de tour maximum avec deux clés est possible. Si la fuite persiste, remplacer les olives et joints, et faire vérifier l’installation par un professionnel qualifié.
