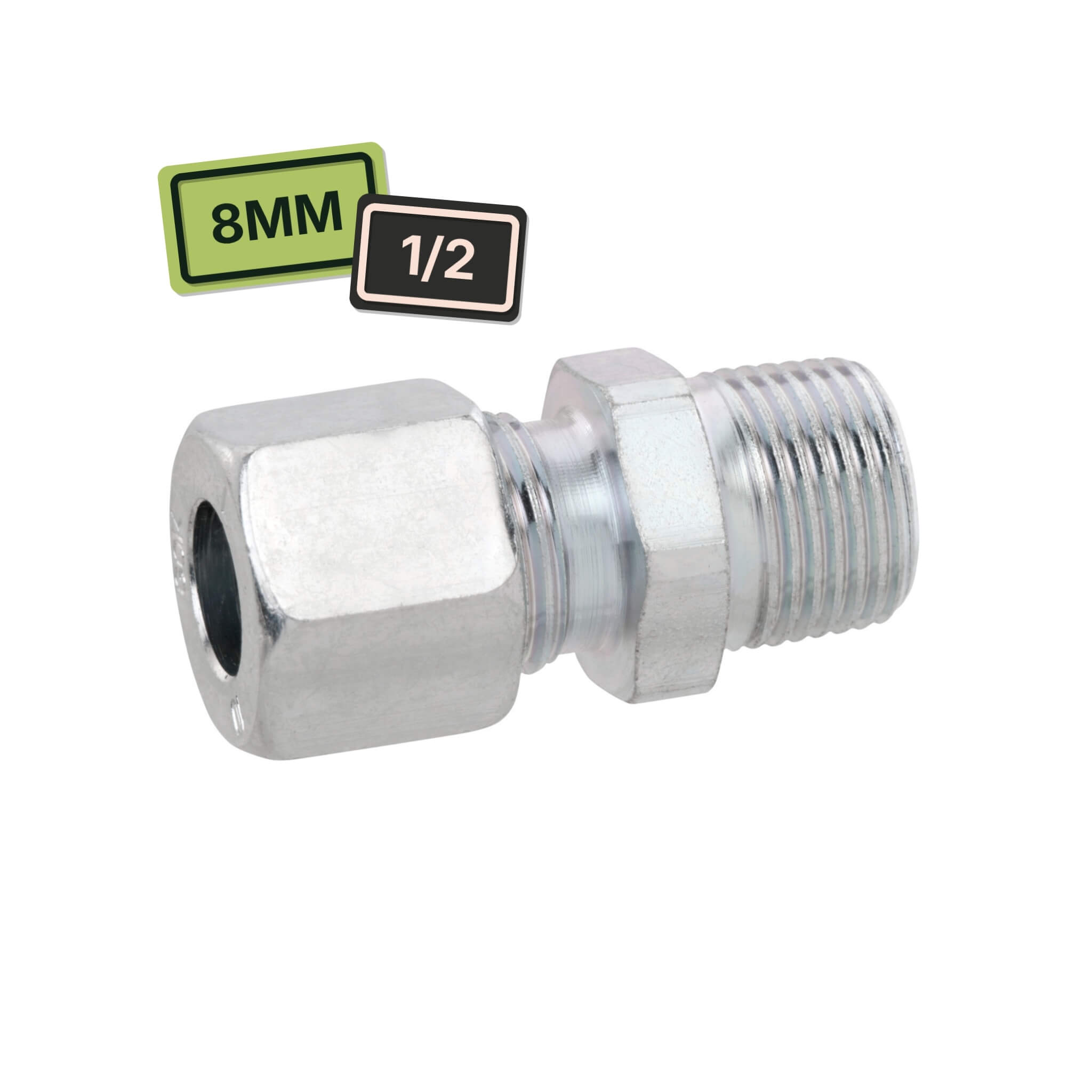

Raccord Bicône 8 mm 1/2 Mâle GOK

Description

Jonction pour raccorder les éléments gaz : raccord bicône RSV 8 mm / 1/2 mâle GOK

Le raccord bicône RSV 8 mm avec filetage 1/2 mâle GOK assure la connexion entre une tuyauterie en cuivre recuit de 8 mm et un équipement gaz fileté. Fabriqué en laiton (CW614N ou CW617N), ce raccord appartient à la série L et intègre une olive type D-MS pour garantir l’étanchéité sans apport de matière d’étanchéité supplémentaire sur la compression.

Dans un fourgon aménagé soumis aux normes VASP, seuls cinq types de raccords sont autorisés sur un circuit gaz fixe. Le raccord bicône fait partie de cette liste. Ce GOK 07 794 00 est certifié DVGW selon DIN 3387-1 et conforme aux normes EN ISO 8434-1 et DIN 2353, ce qui en fait un choix directement homologué pour les installations GPL en véhicule.

Caractéristiques techniques du raccord bicône GOK 8 mm 1/2″

Le raccord bicône RSV accepte une pression maximale admissible de PS 16 bar. Le filetage de sortie est de type R 1/2 mâle conique selon DIN 3852-2 type C — compatible avec la majorité des détendeurs, vannes et robinets d’arrêt équipant les circuits gaz de fourgons aménagés.

Le kit livré comprend :

• 1 raccord bicône RSV 8 mm / 1/2 mâle en laiton
• 1 écrou de raccordement (coupling nut type M)
• 1 olive type D-MS en laiton

Installation du raccord bicône RSV 8 mm filatage 1/2 sur circuit gaz

1. Vérifier la compatibilité du raccord bicône RSV 8 mm avec la connexion 1/2 mâle de votre équipement gaz.
2. Dépressuriser complètement le circuit gaz avant toute intervention.
3. Nettoyer les surfaces de connexion avec un chiffon sec et sans peluches.
4. Insérer l’olive fournie dans le raccord.
5. Engager fermement le tuyau cuivre recuit dans le raccord.
6. Visser l’écrou à la main jusqu’à créer une légère tension.
7. Serrer à la clé plate en effectuant un quart de tour supplémentaire après contact.
8. Tester l’étanchéité avec un spray détecteur de fuite conforme EN 14291.

Ne jamais utiliser de collier de serrage sur un circuit gaz — cette pratique est strictement interdite. Le ruban téflon est autorisé uniquement sur les filetages mâles, jamais sur la partie compression du raccord bicône.

Entretien et durée de vie du raccord bicône RSV 8mm x 1/2 GOK

Un contrôle d’étanchéité tous les 24 mois minimum est recommandé, conformément au worksheet DVGW G 607 (A). En cas de détection de fuite légère, un quart de tour supplémentaire sur l’écrou ou le remplacement de l’olive suffit généralement. Surveiller toute décoloration, humidité ou odeur de gaz à proximité du raccord. Après 10 ans, le remplacement est obligatoire.
