Plaque de Fixation Intérieure pour Boîtier de Transfert Gaslow

Description

Optimiser le montage du boîtier de transfert avec la plaque de fixation intérieure Gaslow

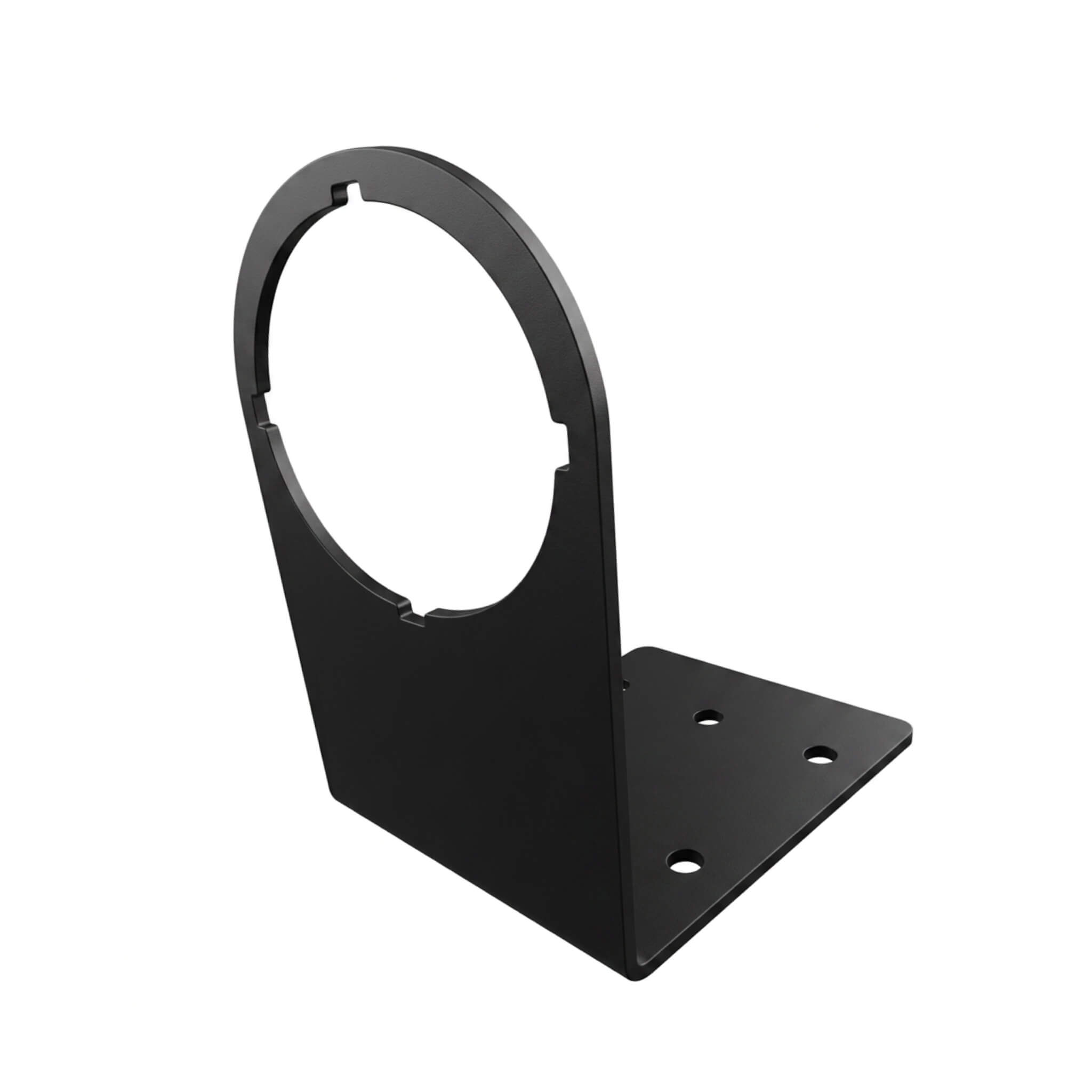

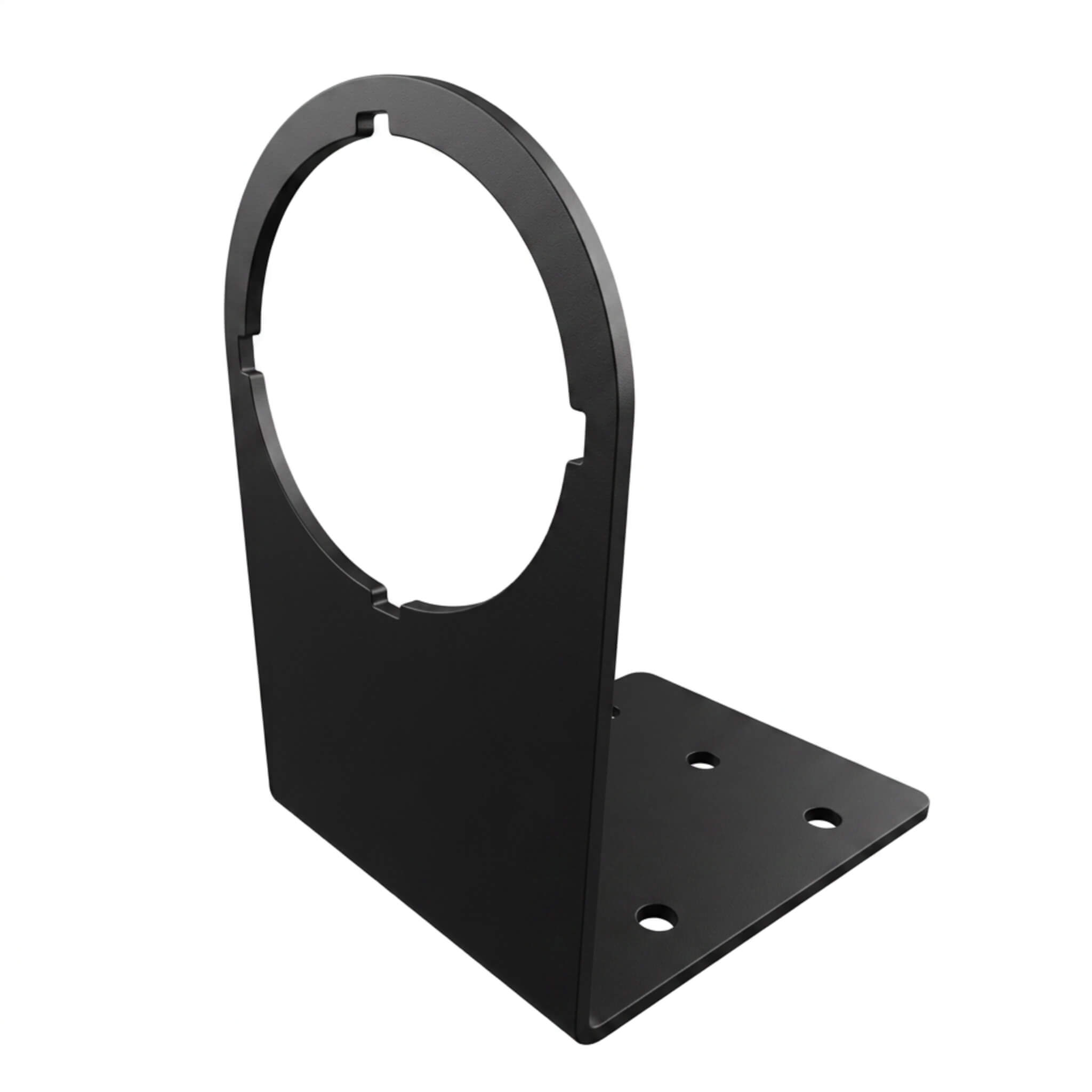

La plaque de fixation intérieure Gaslow est le support de montage conçu pour accueillir le boîtier de transfert 70 mm dans le compartiment gaz de votre fourgon aménagé. Elle permet d’ancrer solidement le point de remplissage Gaslow sur une surface fixe de la carrosserie, sans laisser de trace sur l’installation existante. Son profil optimisé libère de l’espace dans le caisson gaz tout en garantissant un accès dégagé au connecteur de remplissage.

Caractéristiques techniques du support de montage Gaslow 08-4160

La plaque de fixation présente des dimensions de 100 mm de largeur, 105 mm de profondeur et 150 mm de hauteur. Elle est compatible avec les kits de boîtier de remplissage plastique Gaslow 70 mm. Le matériau acier offre une bonne durabilité en environnement fermé. En cas d’exposition extérieure à l’eau salée ou aux projections routières, un traitement de surface ou un emplacement protégé est recommandé pour prévenir la corrosion.

Installer la plaque de fixation Gaslow dans le compartiment gaz de votre van

L’installation du support de montage de point de remplissage Gaslow doit respecter les règles de sécurité propres aux circuits gaz homologués VASP. Le boîtier de transfert doit impérativement être fixé sur une partie rigide et fixe de la carrosserie, jamais sur le portillon de la trappe gaz.

1. Vérifiez la compatibilité de votre boîtier de transfert avec la plaque de fixation intérieure Gaslow 70 mm avant toute pose.
2. Choisissez un emplacement dans le compartiment gaz qui permet un accès sans obstruction au connecteur de remplissage.
3. Positionnez la plaque de fixation et marquez les points de perçage.
4. Fixez le support à l’aide de vis adaptées en vous assurant que la tenue est ferme et durable.
5. Montez le boîtier de transfert sur la plaque en vérifiant l’alignement avec le point de remplissage externe.
6. Raccordez le tuyau de remplissage avec l’adaptateur correspondant à votre région (Bayonet, Dish ou ACME).
7. Testez l’étanchéité de l’ensemble avec un fluide de détection de fuite.

Protéger le support de montage de point de remplissage Gaslow

Inspectez visuellement la plaque de fixation intérieure au moins une fois par an. Vérifiez l’absence de corrosion, resserrez les vis de fixation si nécessaire et nettoyez les connexions pour éliminer les dépôts de sel ou de débris. Un contrôle complet par un professionnel agréé Qualigaz ou Veritas est recommandé tous les dix ans pour valider la conformité VASP du circuit gaz.
