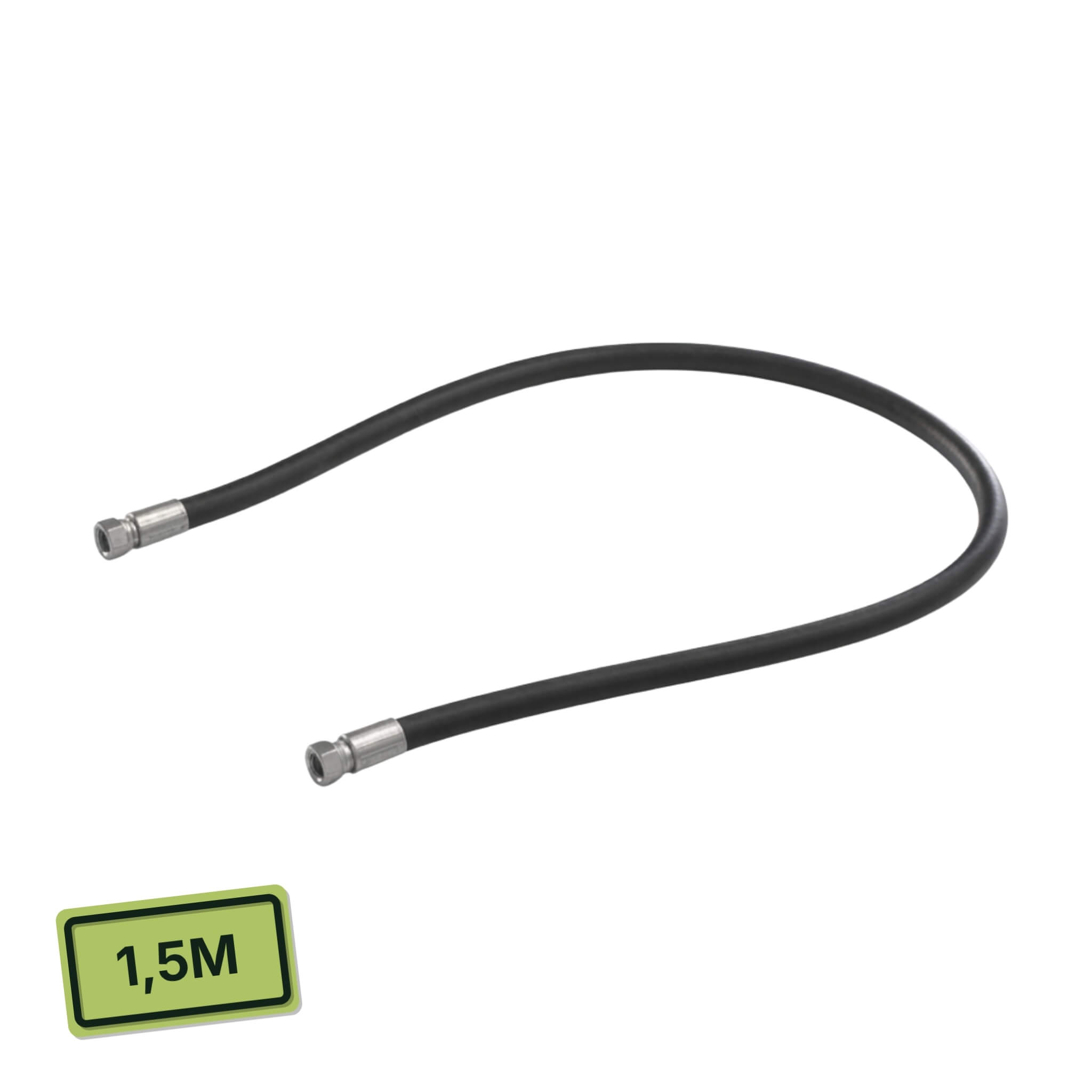

Lyre sortie droite 1.5m CAMPKO

Description

Raccorder une bouteille GPL avec la lyre sortie droite 1,5 m Campko

Le flexible gaz sortie droite 1,5 m Campko est conçu pour relier une bouteille GPL rechargeable à la multisoupape ou à la vanne de remplissage dans un circuit gaz de fourgon aménagé. Sa configuration droite-droite permet une connexion directe sans contrainte d’angle, idéale pour les installations où l’espace est mesuré et les tracés doivent rester propres.

Par rapport à un tuyau gaz caoutchouc basse pression classique, ce flexible haute pression en gaine caoutchouc est dimensionné pour le GPL en phase liquide ou gazeuse sous forte pression, avec une pression de service maximale de 30 bar. Sa longueur de 1,5 m couvre la majorité des configurations standards dans un caisson gaz ventilé.

Spécifications techniques du tuyau flexible gaz sortie droite 150 cm Campko

Le flexible gaz sortie droite 1,5 m Campko 103113 présente les caractéristiques suivantes :

• Longueur : 1,5 m
• Diamètre extérieur : 19 mm
• Diamètre intérieur : 12 mm
• Filetage : 3/4-16 UNF, largeur entre plats écrou d’union 22 mm
• Pression de service maximale : 30 bar
• Plage de température : -30 °C à +70 °C
• Poids : 0,52 kg
• Raccordements : droits-droits
• Homologation : ECE 67 R01 Class 1

Les raccords filetés 3/4-16 UNF sont usinés aux deux extrémités du flexible. La gaine caoutchouc haute pression assure la résistance mécanique et maintient la souplesse sur toute la plage de température prévue.

Homologation ECE 67 R01 : conformité VASP du flexible gaz sortie droite 1,5m Campko

L’homologation ECE 67 R01 Class 1 est une exigence directe de la réglementation VASP pour tout circuit gaz GPL en véhicule aménagé. Elle garantit que le flexible gaz Campko a été testé et validé pour une utilisation en pression de service GPL, en conditions de température extrêmes, et avec les raccords homologués correspondants.

Dans le cadre d’un contrôle VASP, la présence de cette homologation sur le flexible est vérifiée. Un tuyau non homologué ECE 67 R01 peut entraîner un refus de mise en conformité, quelle que soit la qualité apparente de l’installation.

Installation de la Lyre sortie droite 1.5m CAMPKO dans votre fourgon

1. Inspectez visuellement le flexible gaz sortie droite 1,5 m Campko avant toute mise en place : vérifiez l’absence de dommage, de fissure ou de déformation des raccords.
2. Connectez fermement les raccords 3/4-16 UNF sur la multisoupape de la bouteille GPL et sur la vanne de remplissage, en n’utilisant que des raccords homologués compatibles. Le ruban téflon est autorisé sur les filetages mâles uniquement — jamais sur les raccords bicônes.
3. Positionnez le flexible sans coude excessif ni point de pincement sur toute sa longueur de 1,5 m.
4. Effectuez un test d’étanchéité à l’aide d’un détecteur de fuite GPL. N’utilisez en aucun cas une flamme nue pour cette vérification.
5. Surveillez l’ensemble des connexions lors de la première mise en pression.
6. Une fois l’installation validée, rangez le surplus de flexible dans un espace sec, à l’écart de toute source de chaleur ou objet tranchant.

N’utilisez jamais de colliers de serrage sur ce circuit — ils ne sont pas autorisés par les normes VASP pour le remplissage GPL.

Contrôler l’état de la lyre GPL sortie droite 150 cm avant utilisation

Inspectez le flexible avant chaque utilisation. Les signes d’usure à surveiller incluent : décoloration, durcissement ou perte de souplesse du caoutchouc, gonflement, fissures ou traces d’abrasion. En présence de l’un de ces signes, remplacez immédiatement le flexible.

Nettoyez-le avec un chiffon doux humide et un détergent neutre. Évitez tout produit chimique agressif ou solvant. Conservez-le à l’abri de la lumière directe et des objets pointus. La durée de vie indicative est de 5 à 10 ans selon l’usage et les conditions d’exploitation — vérifiez régulièrement l’état de la gaine caoutchouc haute pression.
