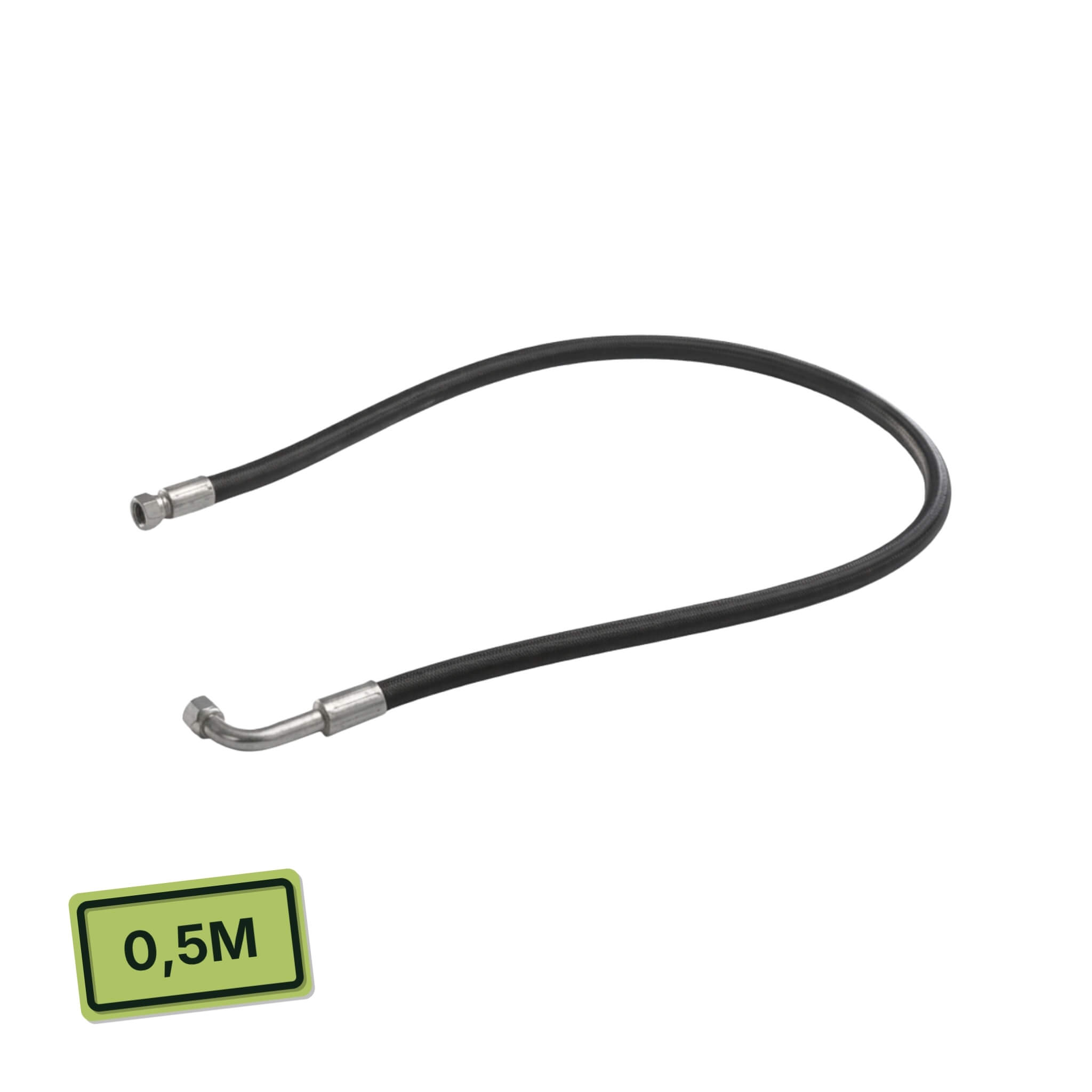

Lyre sortie 90° 0.5m CAMPKO

Description

Relier une bouteille GPL rechargeable avec une lyre gaz sortie 90° Campko 0,5 m

La lyre flexible gaz sortie 90° Campko est conçue pour le raccordement haute pression dans les circuits GPL de vans et fourgons aménagés. Contrairement aux flexibles standards qui imposent un raccordement en ligne droite, la sortie à 90° permet d’intégrer le tuyau dans des espaces contraints, notamment dans un caisson gaz ventilé où le rayon de courbure disponible est limité. Avec une homologation 67R-01 Class 1, ce flexible répond aux exigences de conformité VASP pour les installations gaz embarquées.

Caractéristiques techniques du flexible gaz sortie 90° Campko 50 cm

Le tuyau flexible gaz sortie 90° Campko de 0,5 m présente un diamètre intérieur de 12 mm pour un débit de gaz élevé, avec un diamètre extérieur de 19 mm. Les raccords sont filetés en 3/4-16 UNF, avec une largeur aux facettes de 22 mm pour un serrage à la clé précis et sécurisé.

La pression de service maximale est de 30 bar, ce qui le rend compatible avec les réservoirs GPL fixes et les bouteilles haute pression. La plage de température d’utilisation s’étend de -30 °C à +70 °C, couvrant l’ensemble des conditions rencontrées dans un aménagement van en usage quatre saisons.

Le corps du flexible est fabriqué en caoutchouc résistant haute pression avec textile armé, garantissant à la fois flexibilité et tenue mécanique dans la durée.

Mise en place du tuyau flexible gaz sortie 90° 0,5 m dans votre fourgon aménagé

1. Vérifier la compatibilité du flexible gaz sortie 90° Campko avec votre circuit GPL haute pression (30 bar maximum).
2. Inspecter visuellement le flexible avant installation : aucune fissure, abrasion ou déformation ne doit être visible.
3. Nettoyer soigneusement les filetages des raccords avant tout assemblage.
4. Brancher une extrémité sur la sortie de la bouteille ou du réservoir GPL (filetage 3/4-16 UNF) et serrer fermement à la clé.
5. Raccorder l’autre extrémité au détendeur ou à l’équipement gaz en appliquant un couple de serrage adapté, sans excès.
6. Tester l’étanchéité de toutes les connexions avec un détecteur de fuite gaz homologué, toute flamme nue est strictement interdite.
7. Positionner le flexible en évitant tout contact avec des arêtes vives ou des surfaces à température élevée.

Inspecter régulièrement la lyre Campko sortie 90° 50 cm pour garantir la sécurité du circuit GPL

Une inspection visuelle est obligatoire avant chaque utilisation : fissures, rigidité anormale ou décoloration imposent un remplacement immédiat. Aucune réparation n’est possible sur ce type de tuyau, le remplacement est la seule réponse conforme aux normes VASP.

Pour le nettoyage, utiliser un chiffon doux légèrement humide avec un détergent doux. Éviter tout solvant agressif ou produit abrasif qui dégraderait le caoutchouc armé. Le stockage doit se faire dans un endroit sec, frais, à l’abri de la lumière directe et des produits corrosifs.

Enregistrer les dates d’inspection annuelle pour assurer la traçabilité de conformité VASP. Après dix ans d’utilisation, le remplacement est obligatoire, même en l’absence de dégradation visible.
