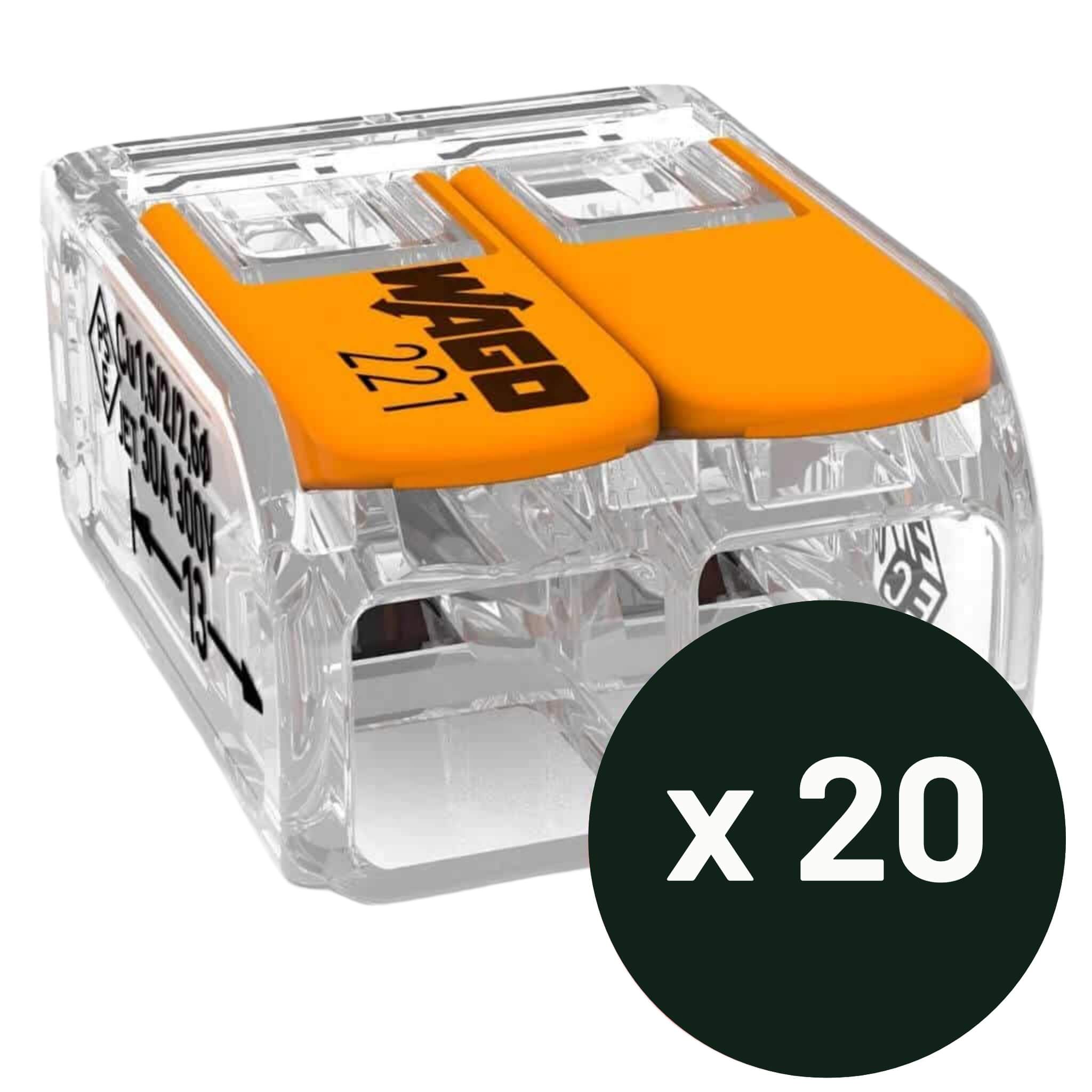

WAGO 221-412 : Lot de 20

Description

Ces connecteurs innovants de la marque WAGO représentent la solution idéale pour vos installations électriques dans un fourgon aménagé, offrant une fiabilité accrue

Pourquoi opter pour les connecteurs WAGO dans votre van aménagé ?

– Résistants aux secousses grâce à un mécanisme à ressort et levier,
– Mise en place ultra-rapide, même dans les zones difficiles d’accès,
– Point de contrôle intégré pour les tests,
– Protection contre les incendies,
– Hermétiques aux gaz, évitant ainsi toute corrosion,
– Montage sans outillage ni soudure.

Dans quels cas recourir aux connecteurs WAGO ?

Les connecteurs WAGO s’avèrent parfaits pour relier un appareil ou divers câbles, y compris ceux de calibres variés, dans votre véhicule de loisir.

Quel type de connecteur WAGO choisir ?

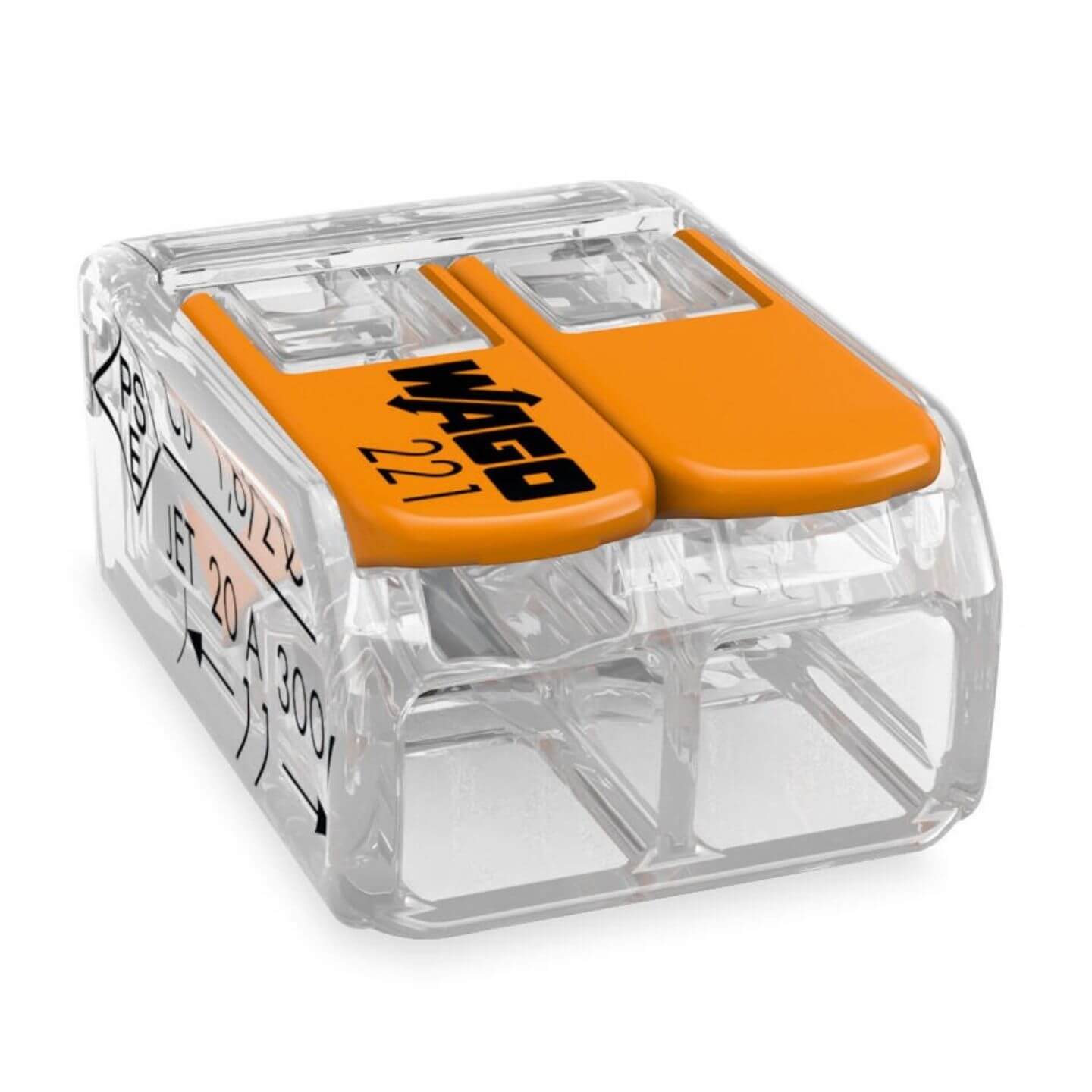

Les connecteurs WAGO 221-412 font partie de la dernière génération de cette série.
La désignation aide à identifier les spécificités : ici, dans la lignée 221,
– 412 indique une capacité maximale de 4 mm² pour les fils,
– 412 désigne 2 leviers, facilitant la jonction sécurisée d’au moins deux câbles sans aucun outil.

Il existe également les modèles WAGO 221-413, 221-415, 221-612, 221-613, 221-615.

Quelles connexions réaliser avec le WAGO 221-412 ?

Ce modèle WAGO 221-412 permet de lier deux câbles, avec des sections allant de 0,14 mm² à 4 mm².

Ces connecteurs WAGO supportent des tensions jusqu’à 300V, ce qui les rend adaptés à vos circuits en 230V, mais aussi en 12V ou 24V. Bien entendu, il est essentiel de séparer ces voltages pour des raisons de sécurité.

La limite de courant pour ce modèle 221-412 est fixée à 32A.

Ils acceptent les câbles flexibles, jusqu’à une section de 4 mm². Comme illustré ci-dessous, il est possible de combiner un fil souple avec un fil rigide provenant d’un appareil.

Veillez à insérer un seul fil par orifice : chaque emplacement dispose de son propre ressort. Introduire deux fils dans le même trou risque de causer un contact défectueux.

Pour les câbles souples : sections comprises entre 0,14 mm² minimum et 4 mm² maximum,

Pour les câbles rigides : de 0,2 mm² à 4 mm².

Comment procéder à l’installation des WAGO 221-412

C’est une opération aisée : comme marqué sur le côté du WAGO 221-412, dénudez le câble sur 11 mm.

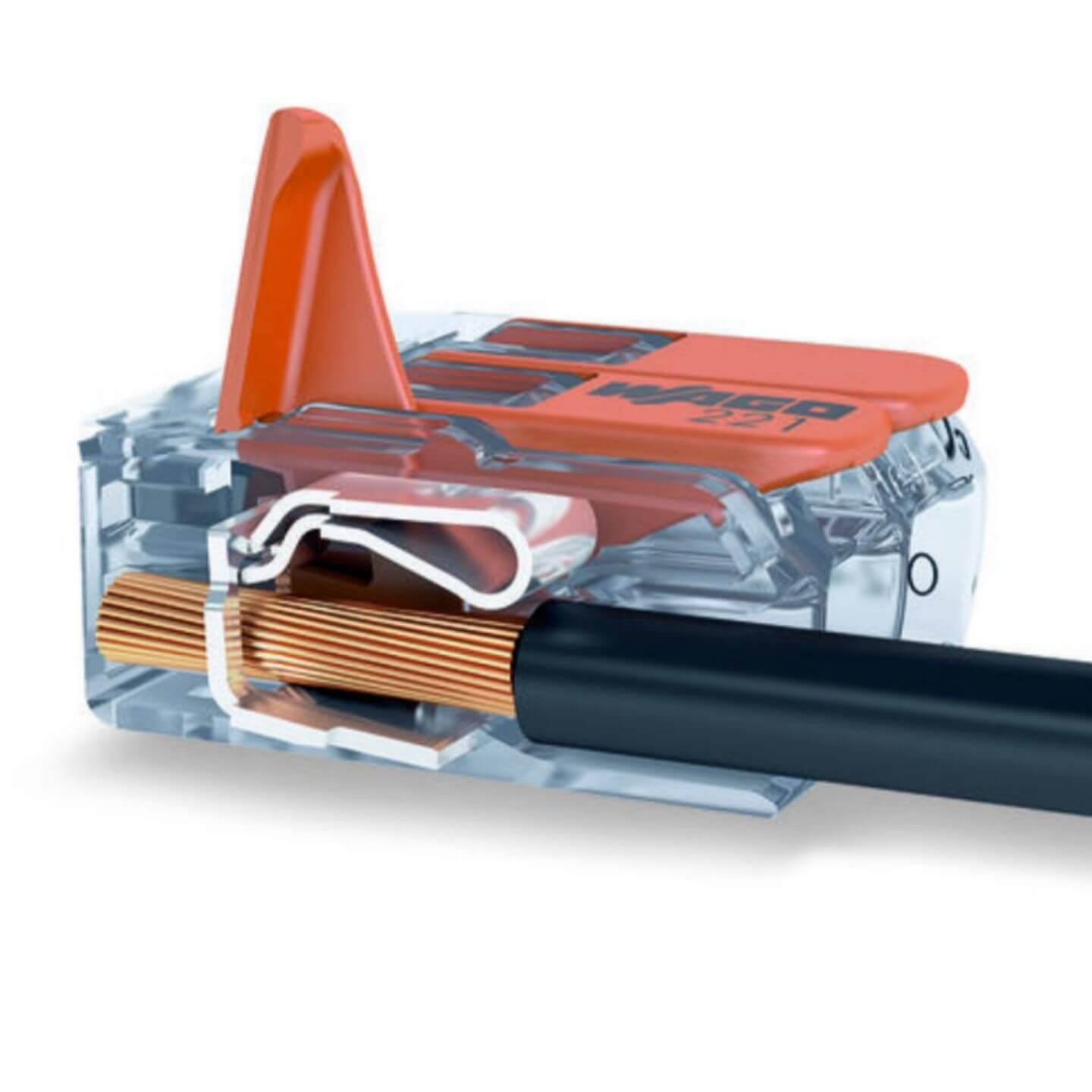

Puis, enfoncez-le jusqu’en butée afin d’obtenir une liaison optimale dans la zone prévue :

Pour finir, abaissez simplement le levier, et la connexion est établie :

Quelle distinction avec les anciens modèles WAGO ou les dominos traditionnels ?

Les dominos classiques, munis de vis à visser, peuvent poser problème dans un fourgon aménagé, surtout si installés dans des espaces inaccessibles, car ils risquent de se desserrer avec le temps.

En comparaison avec les précédentes bornes WAGO à levier de la série 222, comme le 222-412, ces nouveaux modèles intègrent un ressort par levier, autorisant ainsi la connexion de câbles de sections disparates, tel un de 1 mm² et un autre de 4 mm², sur le même connecteur.

Quelle est la différence entre les WAGO 221 et 222 ? Les WAGO 222 datent d’environ 20 ans, tandis que les 221, lancés il y a 5 ans, offrent des performances supérieures.

Leurs ressorts sont étanches aux gaz : par exemple près de la côte, où le cuivre des fils peut s’oxyder, la zone de contact reste intacte, garantissant une connexion durable et optimale.

Faut-il choisir des WAGO d’origine chinoise ?

« J’ai repéré des WAGO sur des sites comme Aliexpress ou Wish, pourquoi les acquérir ici ? »

À l’image de nombreux articles importés de Chine, les contrefaçons ne respectent pas toujours les normes de qualité et les exigences réglementaires.

Ces WAGO authentiques :
– Conformes aux normes CE,
– Passent le test à 960°C : en cas d’incendie, le plastique ne propage pas les flammes,
Si le plastique brûle, le courant n’est pas interrompu et est protégé.
– Résistent aux gaz

De plus, ils disposent d’un ressort par levier, contrairement aux copies qui n’en ont qu’un seul par unité, rendant impossible la jonction de sections variées comme 6 mm² et 1,5 mm²,



Et pour fixer les WAGO 221-412 sur une paroi, optez pour le support 221-500.
