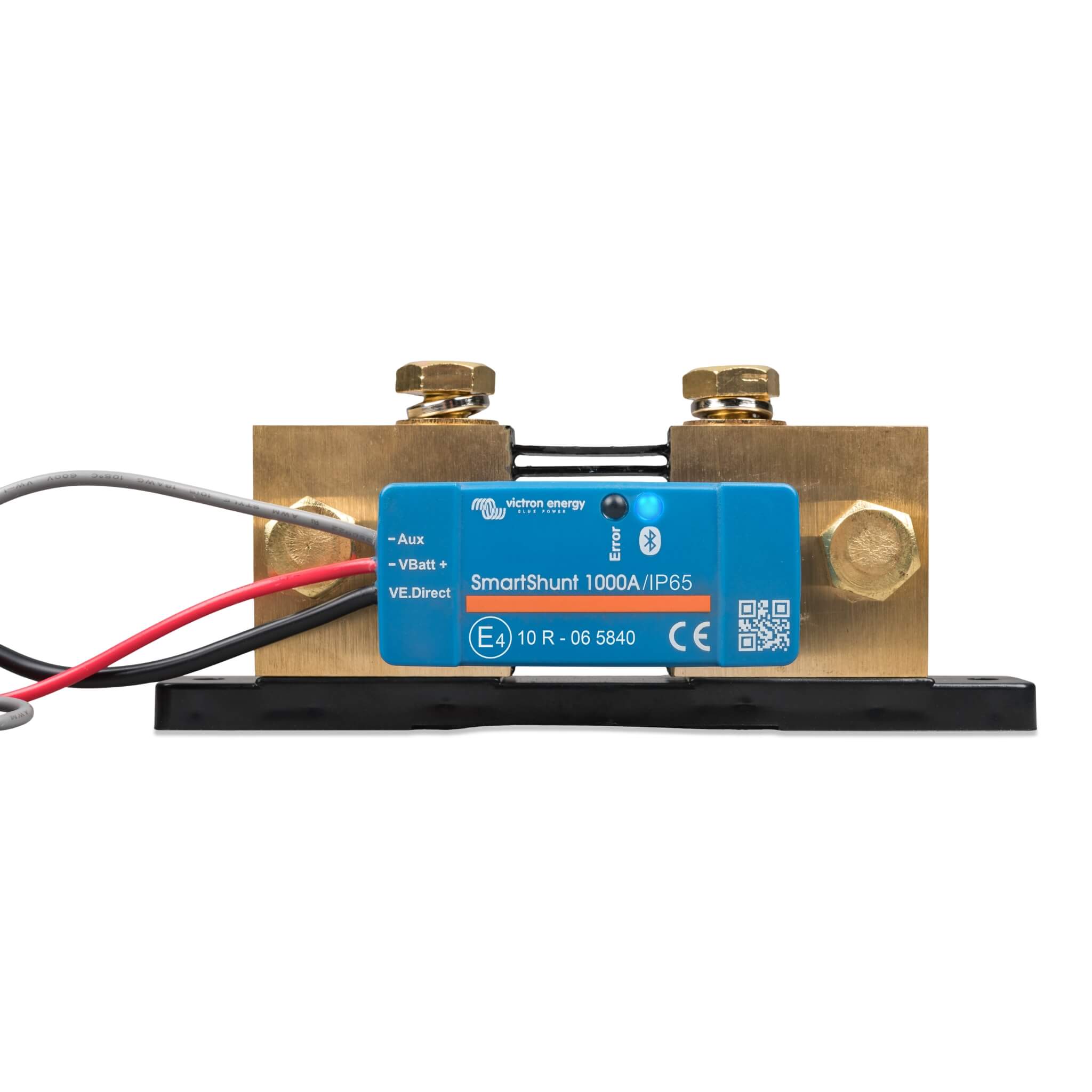

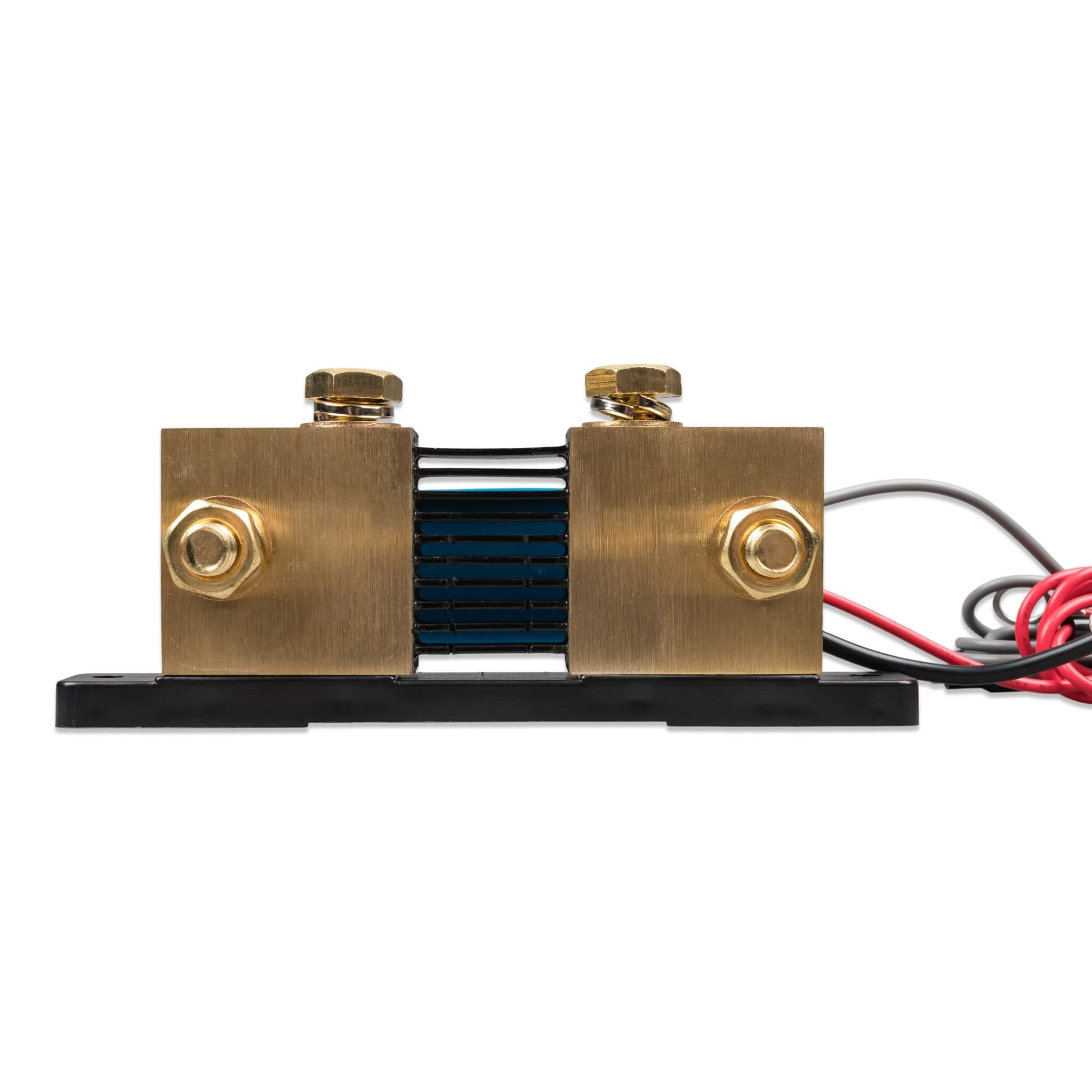

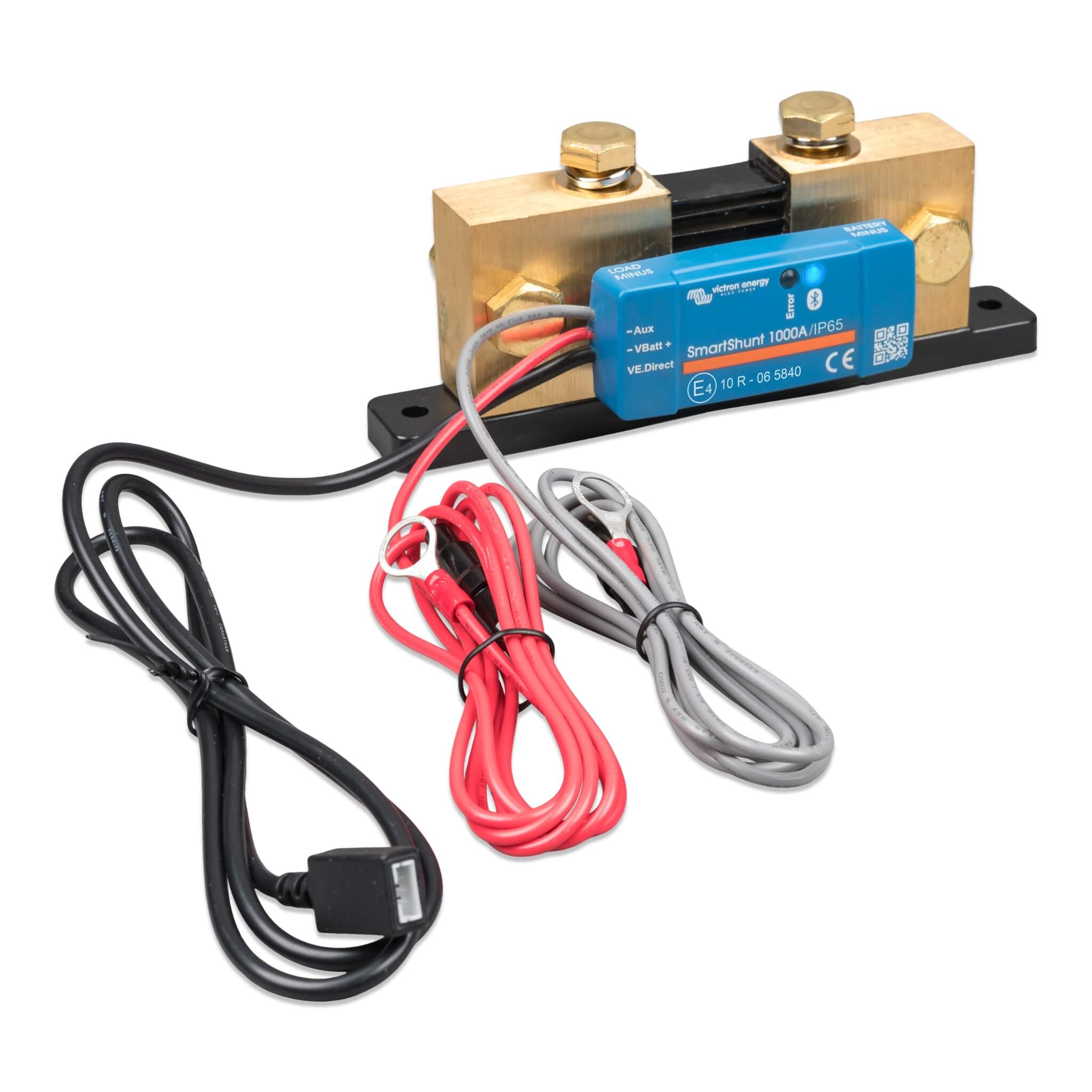

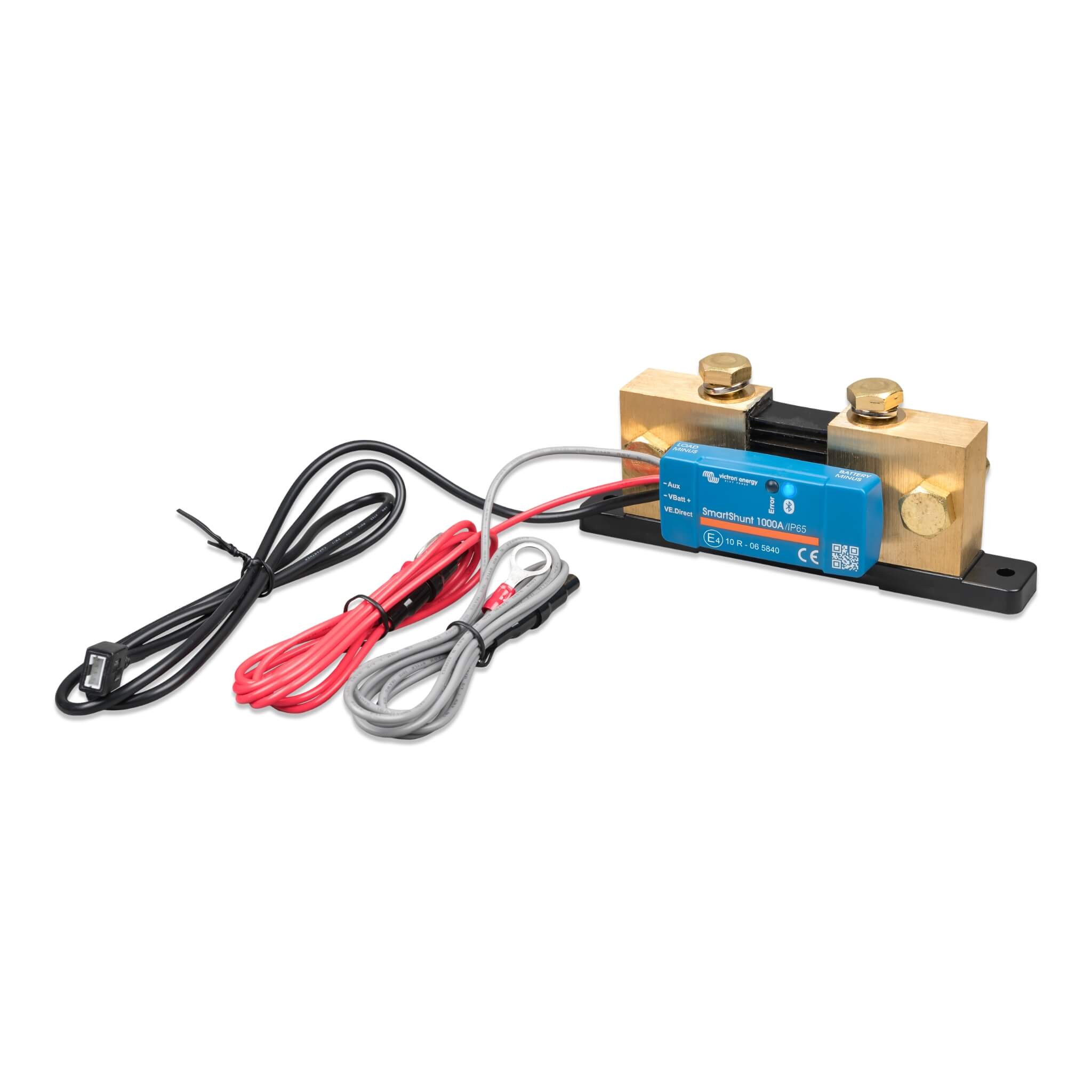

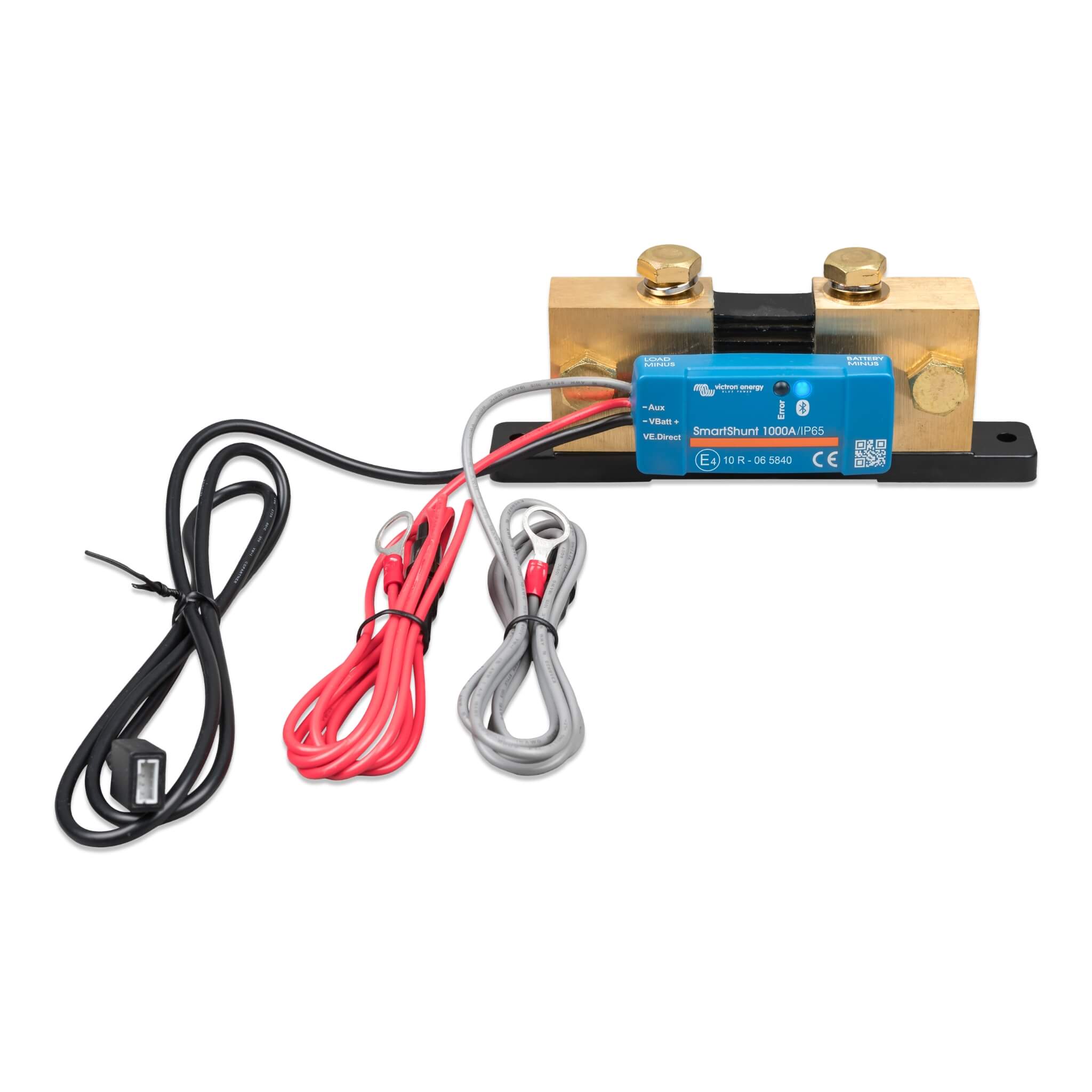

SmartShunt 1000A 50mV IP65 Victron

Description

Surveillance précise de votre batterie auxiliaire : SmartShunt Victron 1000A 50mV IP65

Le SmartShunt Victron 1000A 50mV IP65 transforme la gestion électrique de votre fourgon aménagé. Ce moniteur de batterie intelligent remplace les traditionnels voltmètres imprécis par une solution professionnelle qui mesure en temps réel la tension, le courant, l’état de charge et l’autonomie restante de votre installation.

Contrairement aux moniteurs basiques qui affichent uniquement la tension, ce shunt intelligent calcule précisément la consommation réelle en ampères-heures. Vous savez exactement combien d’énergie reste dans vos batteries, sans approximation. L’application VictronConnect sur smartphone affiche toutes ces données via Bluetooth, transformant votre téléphone en tableau de bord électrique complet.

La protection IP65 garantit un fonctionnement fiable même dans les environnements humides du compartiment moteur ou des coffres techniques. Cette étanchéité permet une installation directe sur le circuit négatif de la batterie, sans craindre les projections d’eau ou la condensation.

Caractéristiques techniques du moniteur de batterie intelligent SmartShunt 1000A IP65 Victron

Capacités de mesure du SmartShunt 1000A Victron IP65

Ce shunt intelligent fonctionne sur une large plage de tension de 6,5V à 70V DC, compatible avec les installations 12V, 24V et 48V. La capacité maximale de 1000A permet de surveiller les batteries de 1 à 9999Ah, couvrant tous les besoins des fourgons aménagés.

La précision exceptionnelle distingue ce moniteur : ±0,4% pour la mesure du courant et ±0,3% pour la tension. Cette précision garantit des calculs fiables de l’état de charge avec une résolution de 0,1%. L’unité mesure également le temps restant d’autonomie à la minute près, une fonction indispensable pour planifier vos stationnements hors réseau électrique.

Connectivité et communication du contrôleur de batterie intelligent SmartShunt 1000A IP65 Victron

Le Bluetooth intégré offre une portée de 10 à 15 mètres, suffisante pour consulter vos données depuis l’habitacle. Le port VE.Direct permet une connexion filaire aux centrales de gestion Cerbo GX ou Venus GX pour une intégration complète dans votre réseau Victron.

L’application stocke 46 jours de données historiques, permettant d’analyser vos habitudes de consommation et d’optimiser votre autonomie. Ces tendances révèlent les appareils énergivores et aident à dimensionner correctement panneaux solaires et batteries supplémentaires.

Atouts pour l’aménagement de votre fourgon avec le moniteur de batterie Victron Energy SmartShunt 1000A IP65

L’installation d’un moniteur de batterie Victron Energy SmartShunt 1000A IP65 élimine l’anxiété liée à l’autonomie électrique. Fini les approximations basées sur la tension qui varient selon la charge : vous connaissez précisément votre consommation instantanée et votre réserve d’énergie.

La surveillance de batterie auxiliaire permet de gérer simultanément votre batterie de démarrage et votre batterie cellule. Un seul appareil surveille les deux circuits, évitant la multiplication des moniteurs sur le tableau de bord. Cette fonction prévient également les décharges profondes de la batterie moteur causées par des accessoires restés allumés.

La compatibilité universelle accepte toutes les chimies de batteries : lithium LiFePO4, AGM, gel ou plomb-acide. Pas besoin de changer de moniteur si vous passez des batteries AGM au lithium lors d’une future amélioration de votre installation.

Pose du SmartShunt 1000A 50mV dans votre van aménagé

1. Fixez le SmartShunt près de la batterie auxiliaire en utilisant les trous de montage de 5,5mm (vis non fournies)
2. Déconnectez le câble négatif de votre batterie auxiliaire

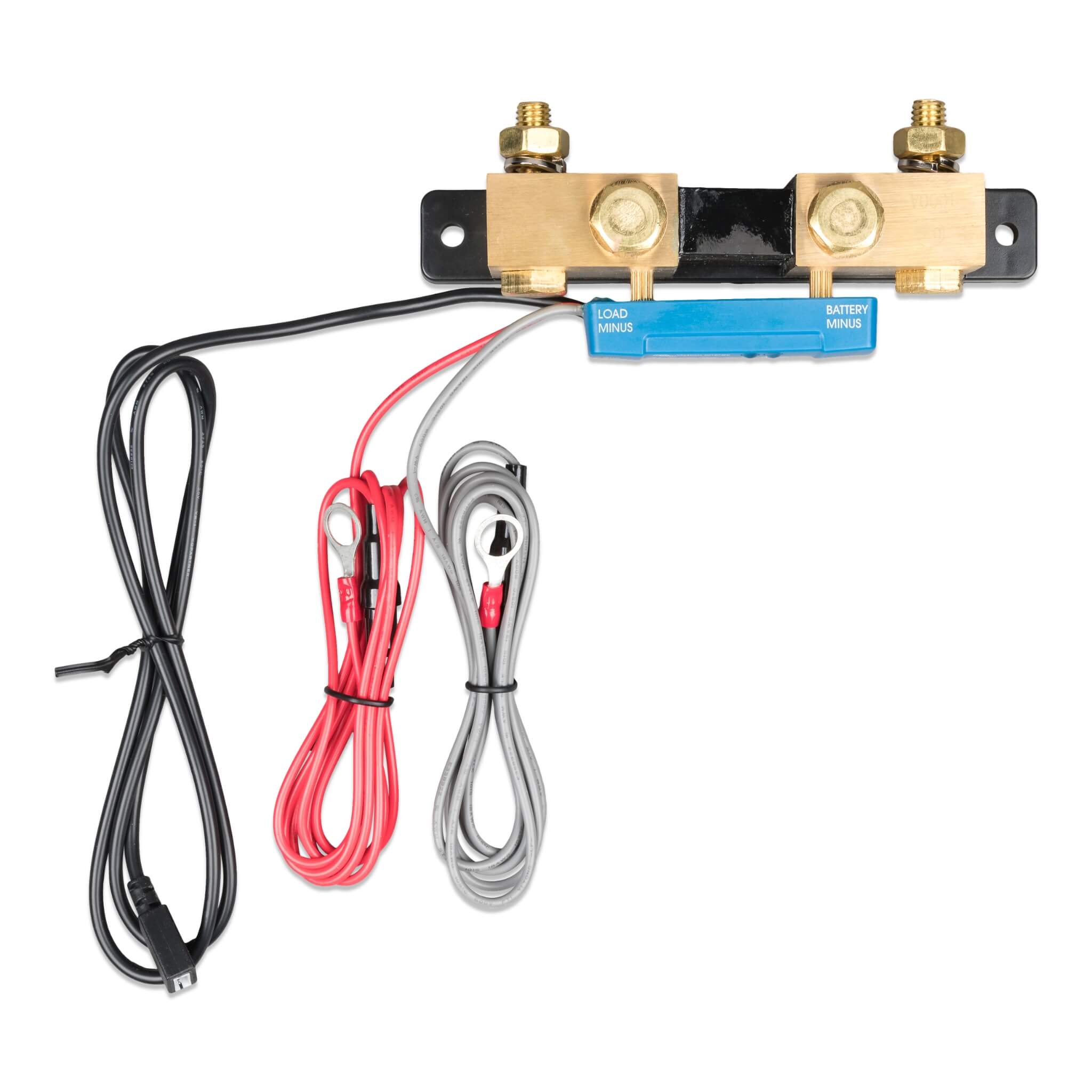

3. Connectez ce câble négatif au terminal « BATTERY MINUS » du shunt avec un couple de serrage de 21Nm
4. Reliez le terminal « LOAD MINUS » au point de masse de votre installation électrique
5. Branchez le câble rouge fourni (avec fusible 1A intégré) entre le positif de la batterie et l’entrée d’alimentation du shunt
6. Pour surveiller une seconde batterie, utilisez le câble gris « Aux » sur son terminal positif
7. Téléchargez l’application VictronConnect sur votre smartphone
8. Activez le Bluetooth et recherchez votre SmartShunt dans l’application
9. Configurez la capacité de votre batterie et les paramètres de charge
10. Vérifiez que toutes les consommations passent bien par le shunt (aucune connexion directe à la batterie)

Assurer l’entretien du contrôleur de batterie intelligent SmartShunt 1000A IP65 Victron

Synchronisez manuellement l’état de charge après chaque charge complète pour maintenir la précision des mesures. Cette opération simple dans l’application recalibre le compteur d’ampères-heures et garantit des lectures exactes sur le long terme.

Vérifiez régulièrement le serrage des connexions M10, particulièrement après les premiers trajets. Les vibrations du véhicule peuvent desserrer les boulons et créer des résistances parasites faussant les mesures. Un contrôle visuel mensuel suffit pour maintenir des connexions optimales.

Les mises à jour firmware apportent régulièrement de nouvelles fonctions et améliorations. L’application VictronConnect notifie automatiquement leur disponibilité. Ces updates gratuites prolongent la durée de vie de votre investissement en ajoutant des capacités supplémentaires.

Produits associés pour compléter votre SmartShunt Victron 1000A 50mV IP65

Le capteur de température Victron transforme l’entrée auxiliaire en thermomètre pour batteries. Cette surveillance thermique protège vos batteries lithium du gel et optimise leur charge selon la température ambiante.

Les câbles VE.Direct disponibles en plusieurs longueurs (1,8m à 10m) permettent une connexion flexible aux appareils GX. Le dongle VE.Direct Bluetooth étend la portée sans fil pour les installations où le shunt est éloigné de l’habitacle.

L’ajout d’un Cerbo GX centralise toutes vos données électriques sur un seul écran tactile GX Touch. Cette centrale affiche simultanément production solaire, consommation, niveau des réservoirs et température, créant un véritable poste de commande pour votre fourgon aménagé.
