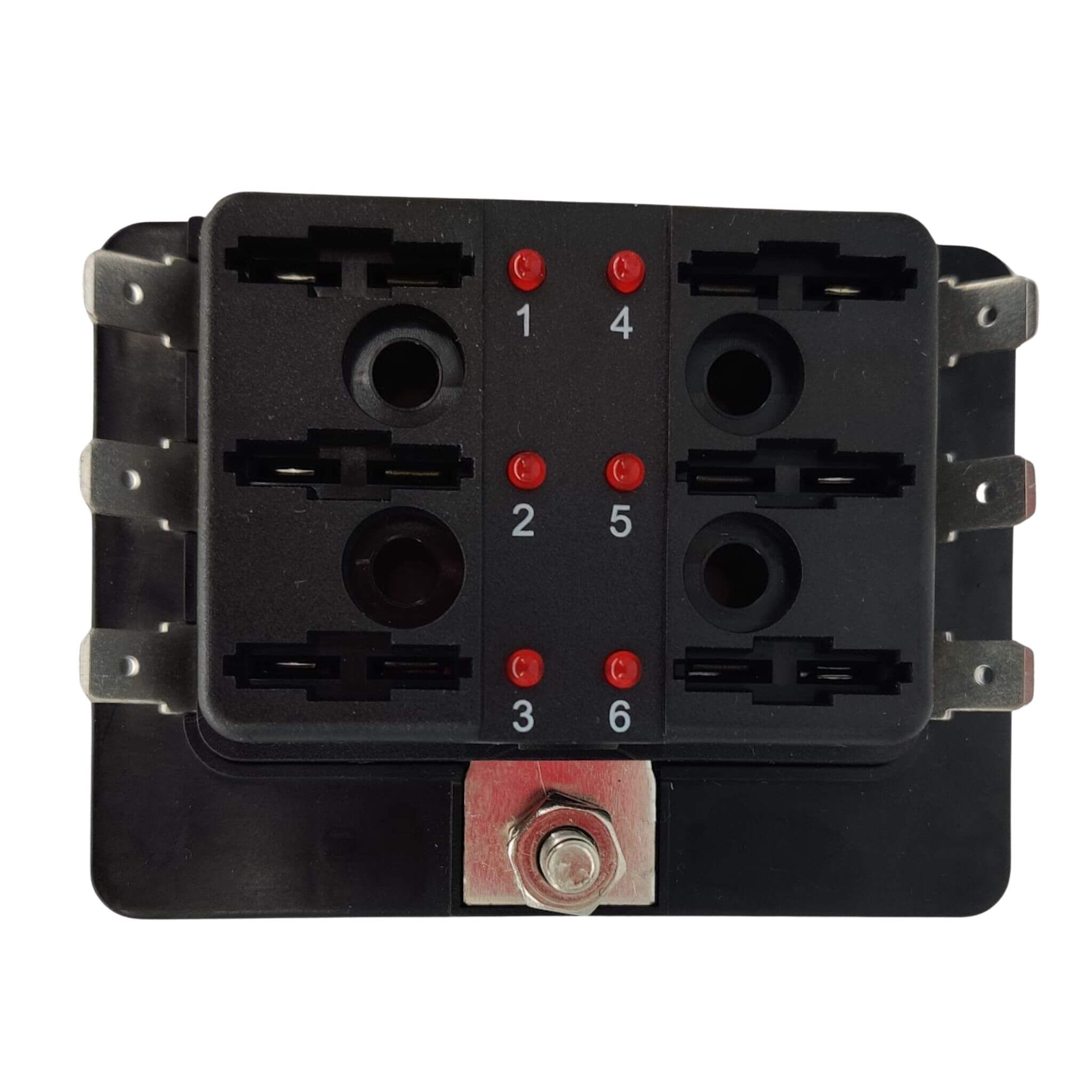

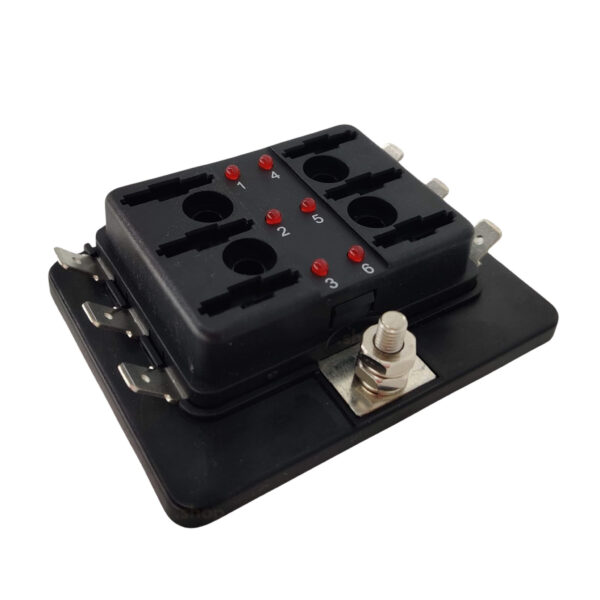

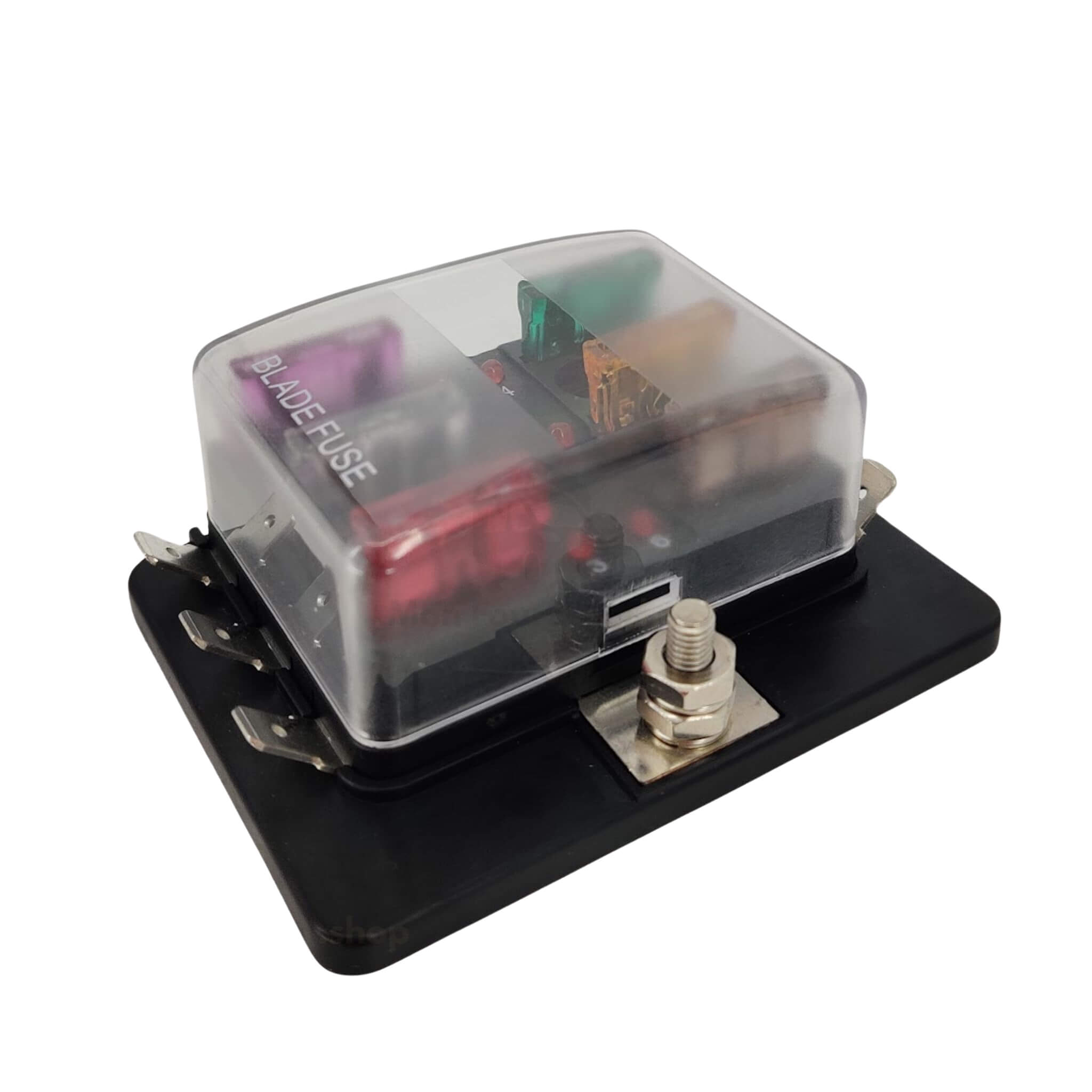

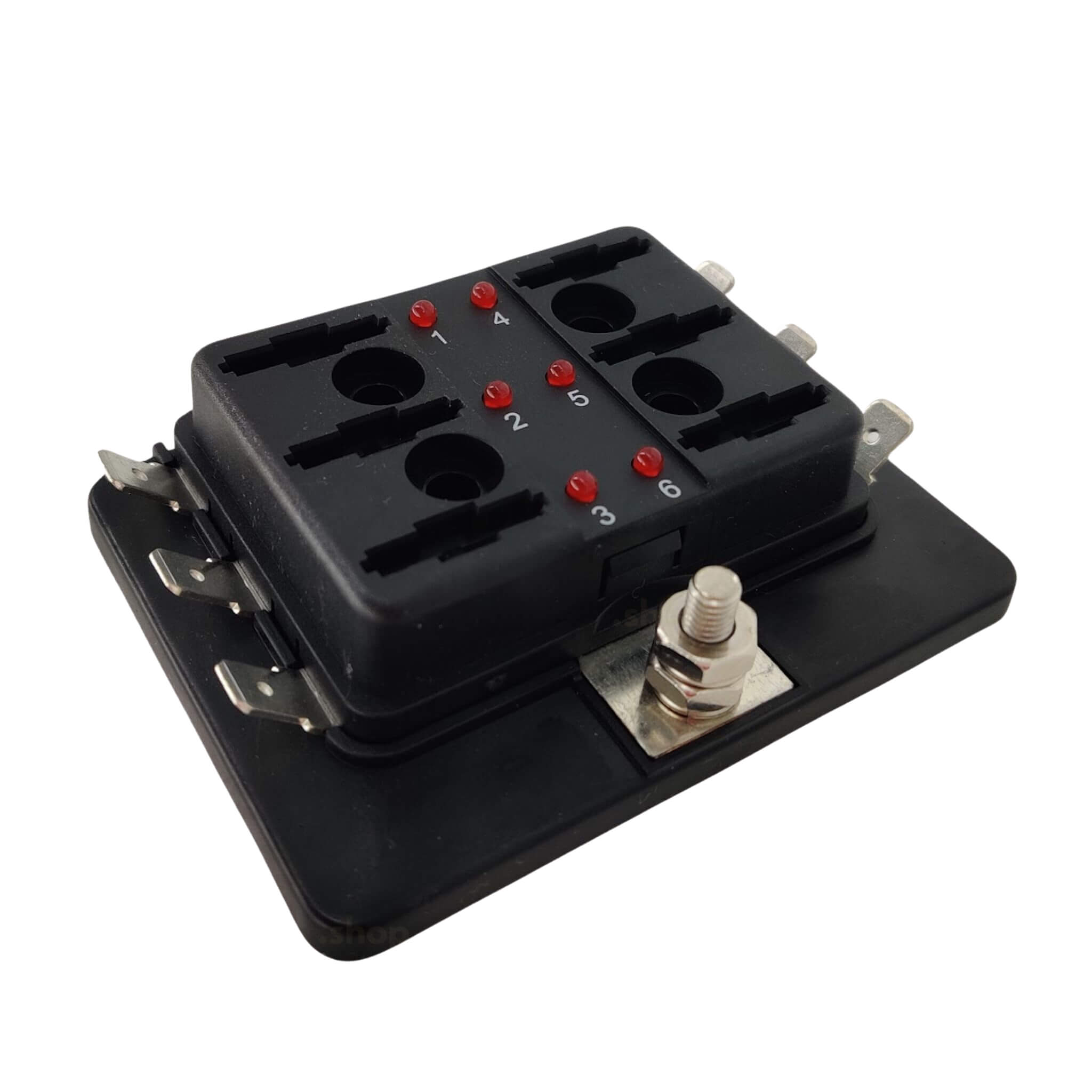

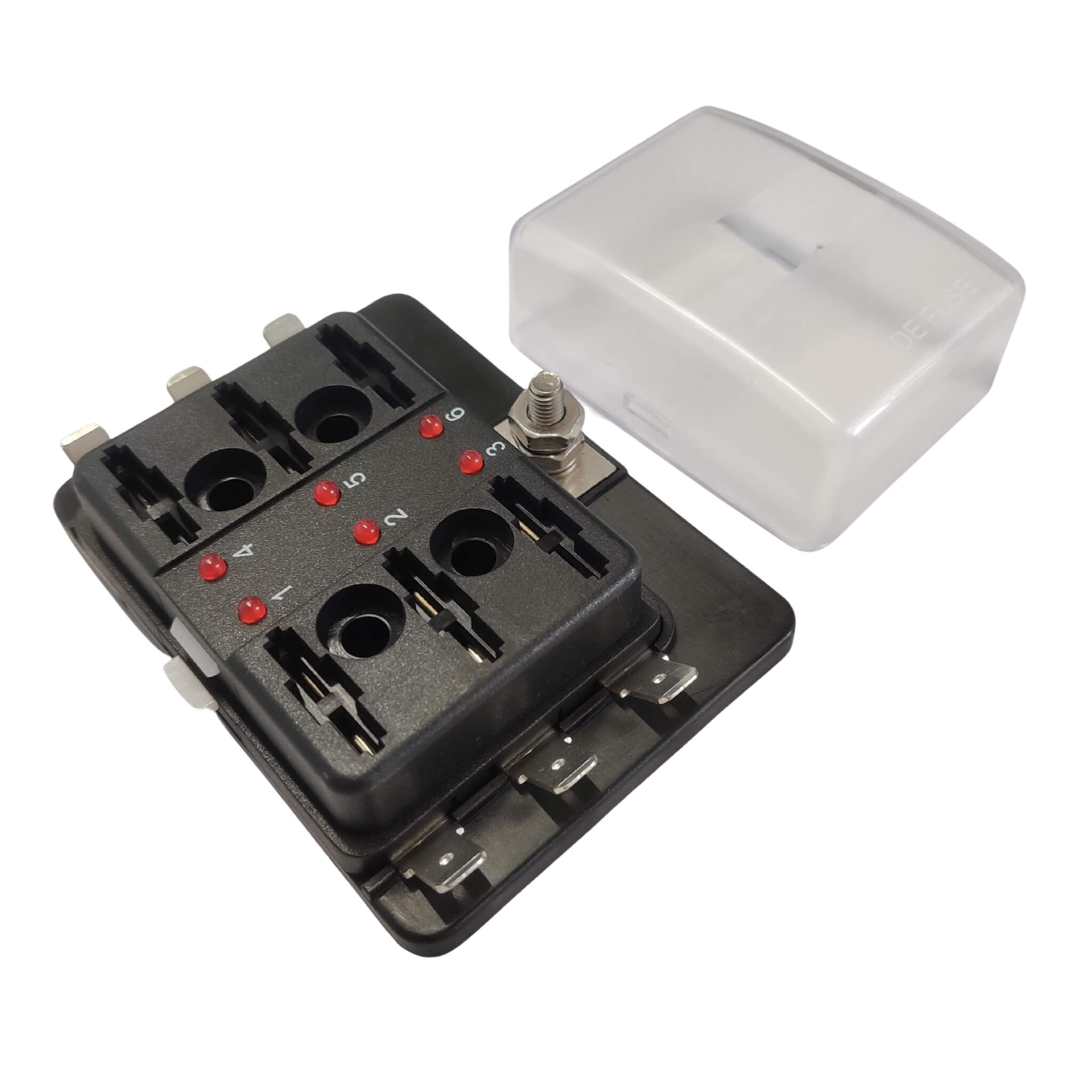

Porte fusible 6 voies 30A

Description

Lorsque vous entreprenez le montage électrique de votre véhicule de loisir, il s’avère essentiel de sécuriser le système à l’aide de fusibles adaptés. Ce porte-fusible à 6 emplacements est compatible avec des fusibles à lames automobiles 19 mm.

Porte fusible 6 fusibles : protégez jusqu’à 6 circuits !

Ce bloc porte-fusibles doté de 6 voies assure non seulement une protection efficace pour vos divers circuits électriques, mais il fait également office de distributeur d’alimentation. En connectant la source 12 V au point d’entrée via une cosse M5, vous avez la possibilité de fournir de l’énergie à six circuits distincts.

Ainsi, ce dispositif agit comme un busbar en distribuant le courant vers les six lignes de votre fourgon aménagé : une unique cosse alimente six fusibles qui veillent sur six appareils différents.

Conçu spécifiquement pour les circuits en courant continu, il supporte des tensions jusqu’à 32 V. Il convient idéalement aux installations en 12 V ou 24 V au sein de votre van.

Porte fusibles pour 6 fusibles à lames automobiles 30A

Chacune des protections pour vos circuits peut accueillir un fusible à lames allant jusqu’à 30 A, avec une limite globale de 100 Aà l’entrée du bloc.

En d’autres termes, chaque équipement peut consommer jusqu’à 360 W en 12 V ou 30 A de façon autonome. Néanmoins, restez attentif si plusieurs dispositifs énergivores opèrent en même temps : leur consommation totale ne doit pas excéder 100 A ou 1200 W !

Nous mettons à disposition un kit de 96 fusibles couvrant de 3 A à 30 A, entièrement compatibles avec ce porte-fusibles à 6 sorties.

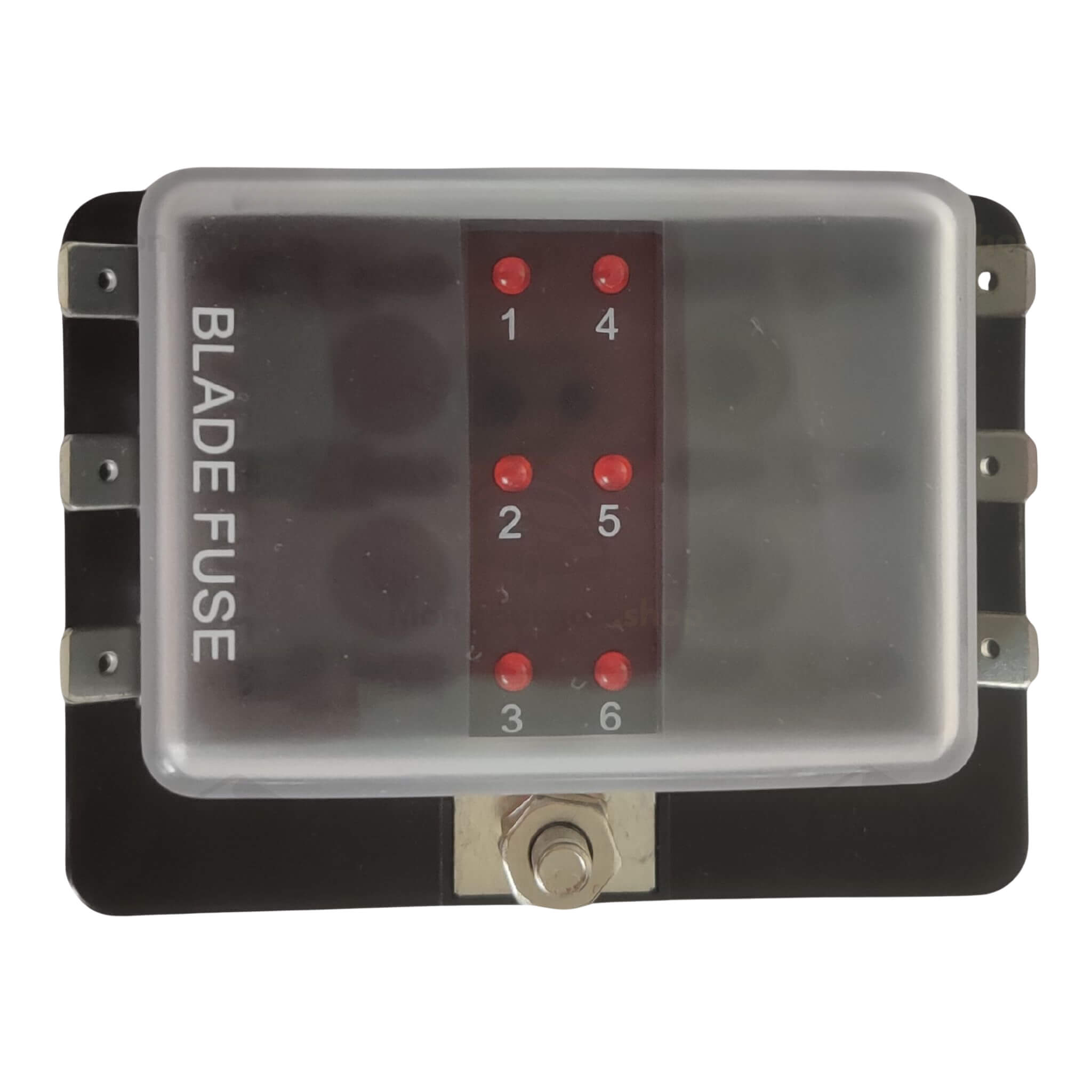

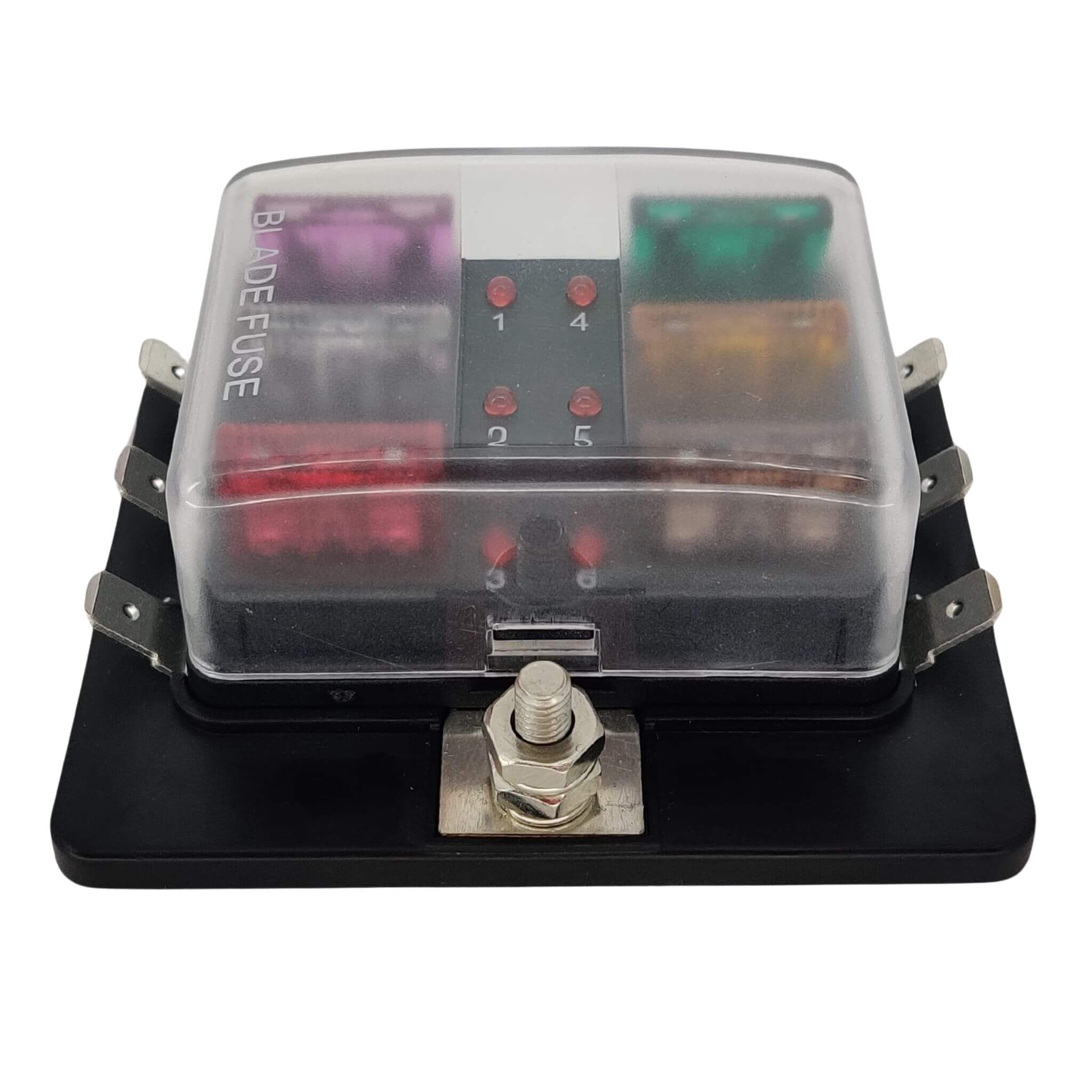

Identifiez rapidement un fusible HS avec les LED du porte fusibles 6 sorties

Équipé de LED positionnées près de chaque emplacement, ce porte-fusible à 6 fusibles signale par un allumage si un fusible a sauté pour sauvegarder le circuit.

Une fois la cause de la défaillance repérée, il vous suffira de changer le fusible défectueux. Cela provient souvent d’un court-circuit ou d’un appareil surpassant la capacité du circuit. Par exemple, un fusible de 10 A sur une ligne 12 V sollicitant 150 W au démarrage se déclenchera pour prévenir tout surchauffe et couper l’alimentation.

Installez le porte fusible 6 circuits dans votre van aménagé

L’intégration de ce porte-fusible à 6 voies dans votre fourgon s’effectue aisément. Fixez-le simplement dans votre agencement à l’aide de quatre vis à tête fraisée. Reliez ensuite le câble d’alimentation muni d’une cosse M5 à la tige filetée, puis serrez l’écrou. Branchez enfin les câbles de vos circuits équipés de cosse de type Faston aux bornes dédiées.

Après avoir réalisé tous les branchements, placez les fusibles dans leurs slots et contrôlez leur fonctionnement grâce aux LED intégrées au porte-fusible.

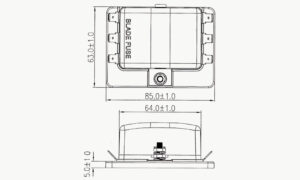

Caractéristiques techniques du porte fusible 6 voies
