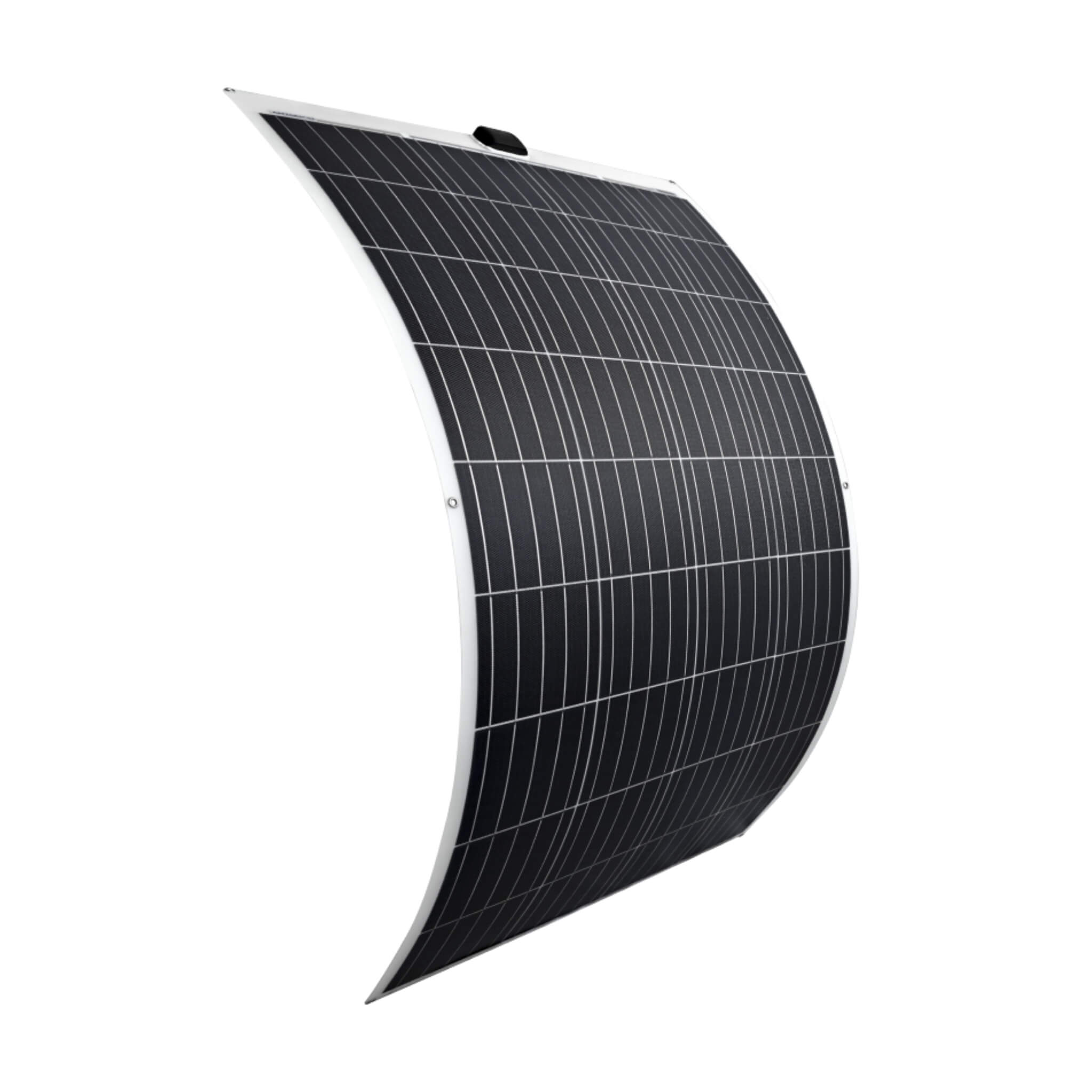

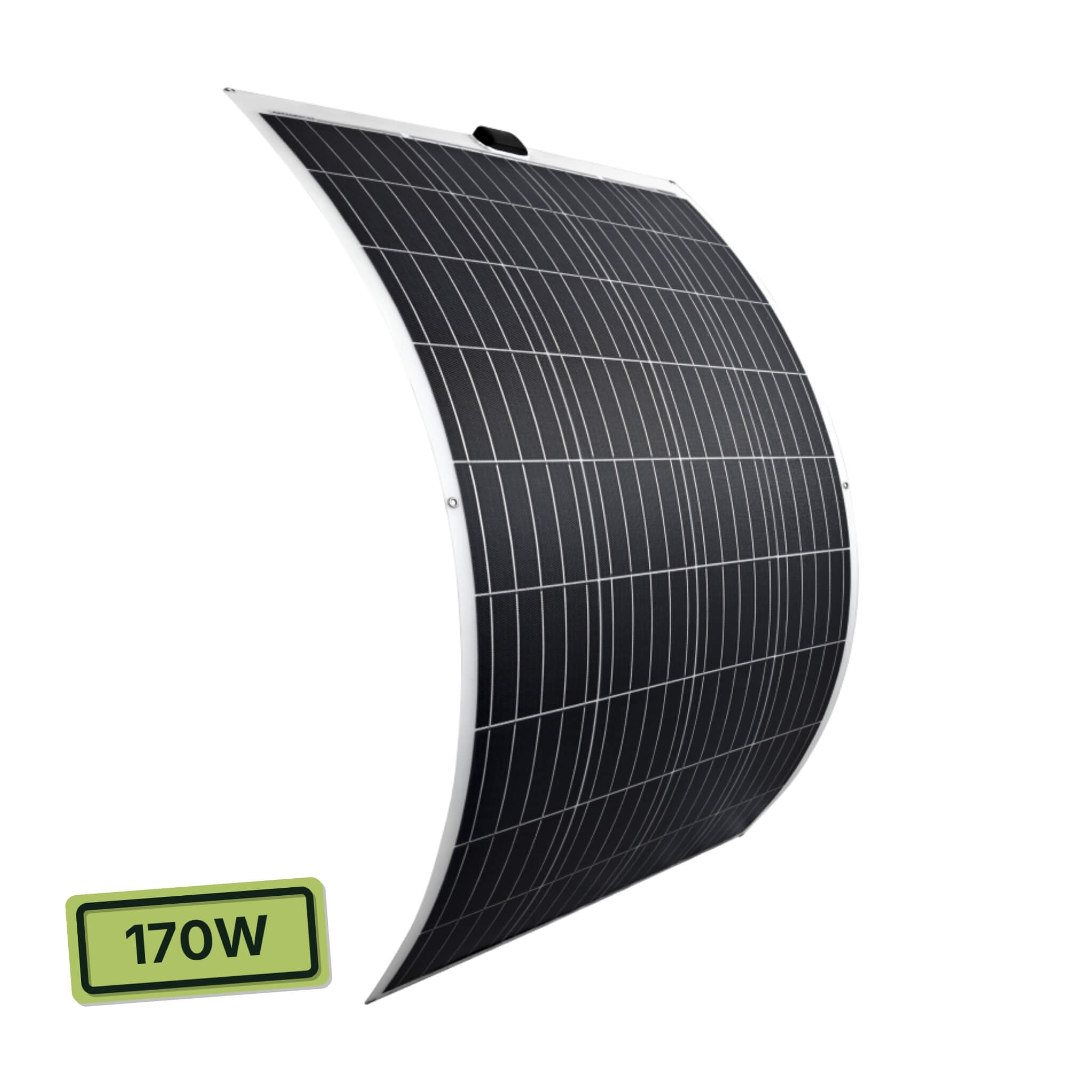

Panneau Solaire Souple 170W Antarion

Description

Alimenter vos équipements avec le panneau solaire souple 170W Antarion

Le panneau solaire souple 170W Antarion s’adresse aux aménageurs de fourgons et de vans qui cherchent à produire de l’énergie solaire sans alourdir leur véhicule ni modifier la silhouette du toit. Avec seulement 3,4 kg sur la balance et une épaisseur de 3 mm, il s’intègre sur des surfaces courbes là où un panneau rigide à cadre aluminium ne peut tout simplement pas aller.

Contrairement aux panneaux rigides traditionnels, le panneau souple 170W Antarion se fixe par collage direct sur la tôle, sans percer le toit. Cette approche élimine tout risque d’infiltration et simplifie l’installation pour un bricoleur autonome.

Caractéristiques techniques du panneau solaire flexible 170W Antarion

Cellules monocristallines et revêtement ETFE du panneau solaire 170W Antarion

Le panneau solaire intègre 36 cellules monocristallines en série, reconnues pour leur rendement élevé en conditions réelles. Le revêtement de surface en ETFE (Ethylène Tétrafluoroéthylène) offre une résistance supérieure à la chaleur, aux UV et aux agents chimiques par rapport au PET classique. Ce film transparent et solide protège les cellules sur la durée sans opacifier leur exposition lumineuse.

Données électriques du panneau solaire souple 170W

• Puissance nominale : 170 W
• Tension nominale Vmp : 20,5 V
• Intensité nominale Imp : 8,3 A
• Tension de circuit ouvert Voc : 24 V
• Courant de court-circuit Isc : 8,71 A
• Tension maximale du système : 600 V DC
• Production journalière moyenne : 32,7 Ah (sur la base de l’ensoleillement moyen annuel en France, période printemps/été)

Boîtier de connexion étanche et câblage du panneau flexible Antarion

Le boîtier de connexion est certifié IP68, ce qui garantit une étanchéité totale même en cas d’exposition prolongée à l’humidité. Les câbles mesurent 5 m avec une section de 2 x 2,5 mm², adaptée aux intensités en jeu. Des diodes de dérivation haute performance sont intégrées pour limiter les chutes de puissance en cas d’ombrage partiel.

Le cadre en polymère souple permet d’absorber les légères flexions du toit en roulage, sans fragiliser l’ensemble. La plage de température opérationnelle s’étend de -40 °C à +85 °C, couvrant l’ensemble des conditions rencontrées en usage itinérant.

Avantages pour l’aménagement de votre fourgon avec le panneau solaire 170W

Le faible poids du panneau solaire souple Antarion 170W est particulièrement apprécié sur les fourgons à toit relevable ou sur les véhicules où la charge en toiture est un facteur limitant. À 3,4 kg, il n’influe pas sur le centre de gravité ni sur la charge utile.

Le montage en série ou en parallèle est possible sans restriction, ce qui permet d’associer plusieurs panneaux 170W pour augmenter la production totale selon l’espace disponible en toiture. La tension maximale de 600 V DC autorise des configurations en série étendues, compatibles avec la plupart des régulateurs MPPT disponibles sur le marché.

Le panneau est livré avec les certifications CE et R10, indispensables pour les installations embarquées conformes, notamment dans le cadre d’une réception en véhicule VASP.

Montage du panneau solaire flexible 170W Antarion

1. Nettoyage du toit : Éliminez tous les résidus et impuretés avec de l’eau savonneuse tiède. Un toit propre et sec est indispensable pour garantir l’accroche de l’adhésif.
2. Délimitation de la zone : Positionnez le panneau à l’emplacement choisi et marquez les contours au stylo fin ou au scotch. Vous visualisez ainsi la surface à enduire et assurez un alignement précis.
3. Application du Sika Aktivator 205 : À l’aide d’un tissu sans fibres, étalez le Sika Aktivator 205 (30ml, 250ml ou 1L) sur le revers du panneau et sur la zone du toit correspondante. Ce primaire d’adhérence est nécessaire pour activer la surface avant l’application du Sikaflex.
4. Application du Sikaflex 552 AT : Déposez le Sikaflex 552 AT (blanc ou noir) en lignes minces et espacées, sur le panneau ou sur le toit. Espacez les cordons pour permettre à l’air de s’échapper pendant la mise en place. Insistez sur les reliefs et les crêtes du toit pour une fixation renforcée.
5. Mise en place et compression : Alignez le panneau sur les repères tracés, puis exercez une pression uniforme sur toute la surface pour assurer un contact homogène avec l’adhésif.
6. Durcissement : Patientez au minimum 24 heures avant tout déplacement du véhicule pour une adhésion complète.
7. Connexion électrique : Les câbles du panneau ne sont pas équipés de connecteurs MC4 pré-sertis. Sertissez les connecteurs MC4 sur les câbles solaires à l’aide d’une pince plate ou d’une pince MC4, puis raccordez le panneau à votre régulateur MPPT.

Protéger le panneau souple Antarion 170W contre l’usure

Un nettoyage régulier à l’eau savonneuse douce suffit à maintenir le rendement du panneau. Poussière et résidus réduisent sensiblement la production, une inspection à chaque changement de saison est une bonne habitude.

Vérifiez l’état des connecteurs MC4 et l’intégrité du joint Sikaflex une fois par an. L’adhésif peut nécessiter une réapplication après plusieurs années d’exposition aux intempéries. En cas de baisse anormale de production, faites contrôler l’état des diodes de dérivation par un professionnel.

PDF Notice de montage du Panneau Solaire Souple 135W Antarion

Questions / Réponses fréquentes sur Panneau Solaire Souple 170W Antarion
