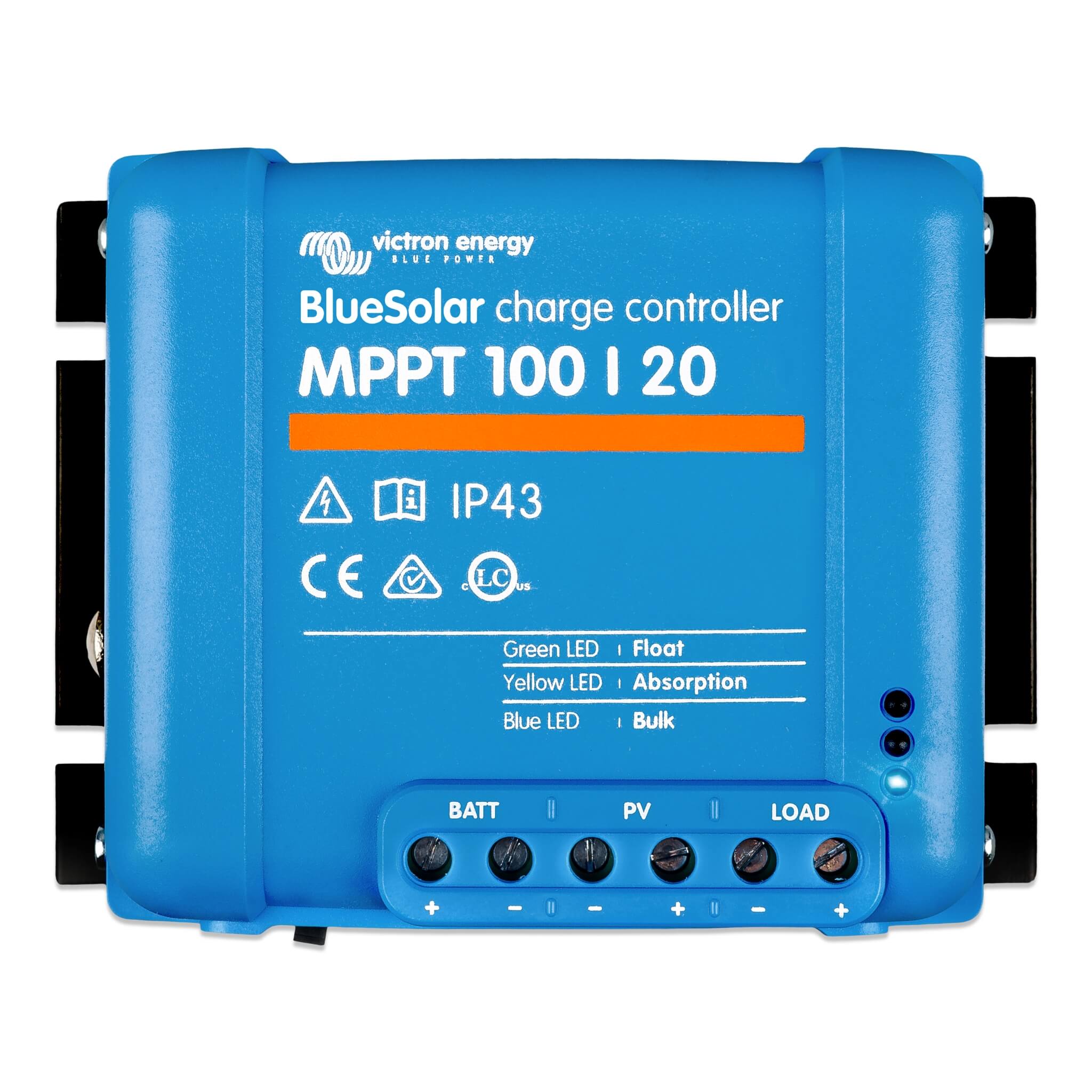

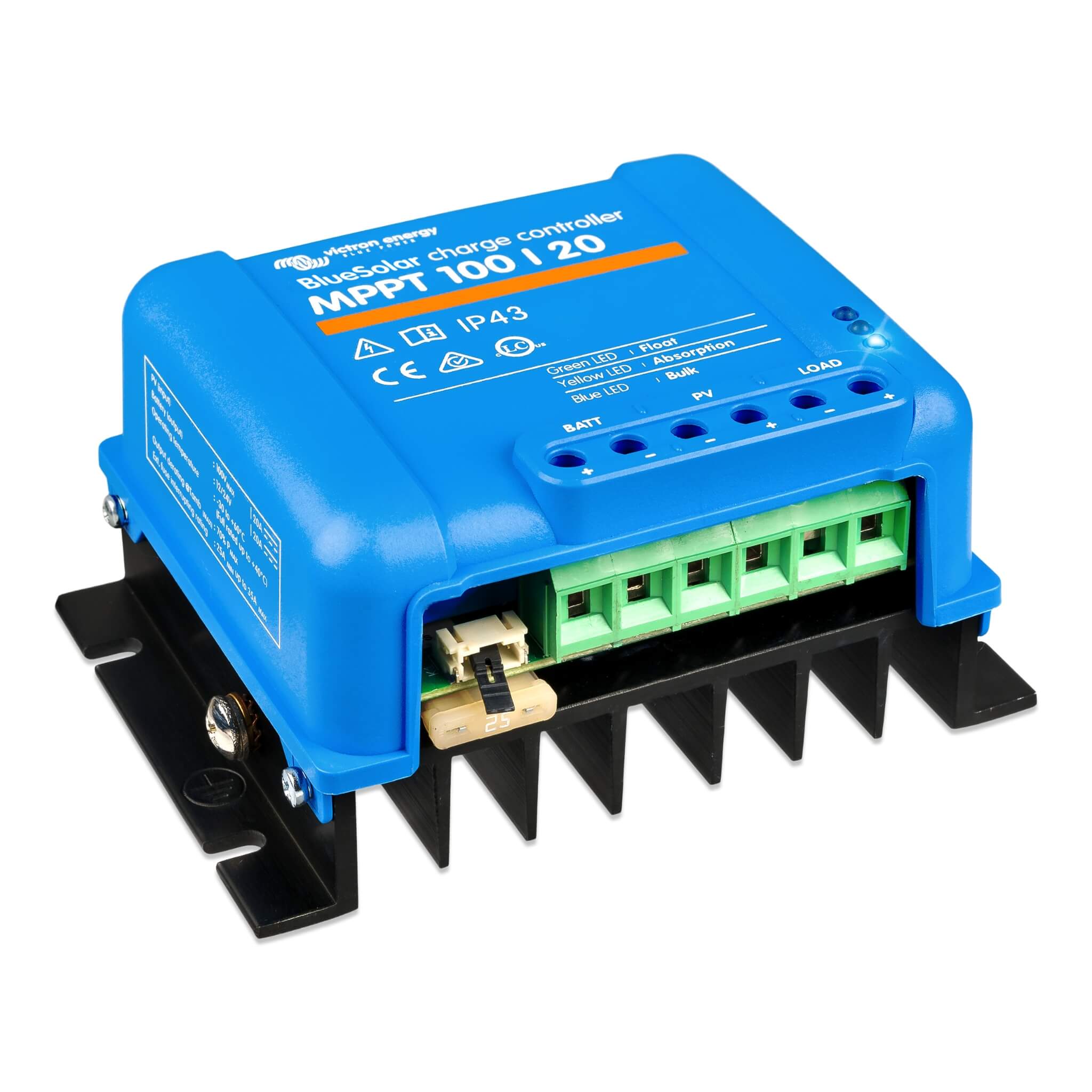

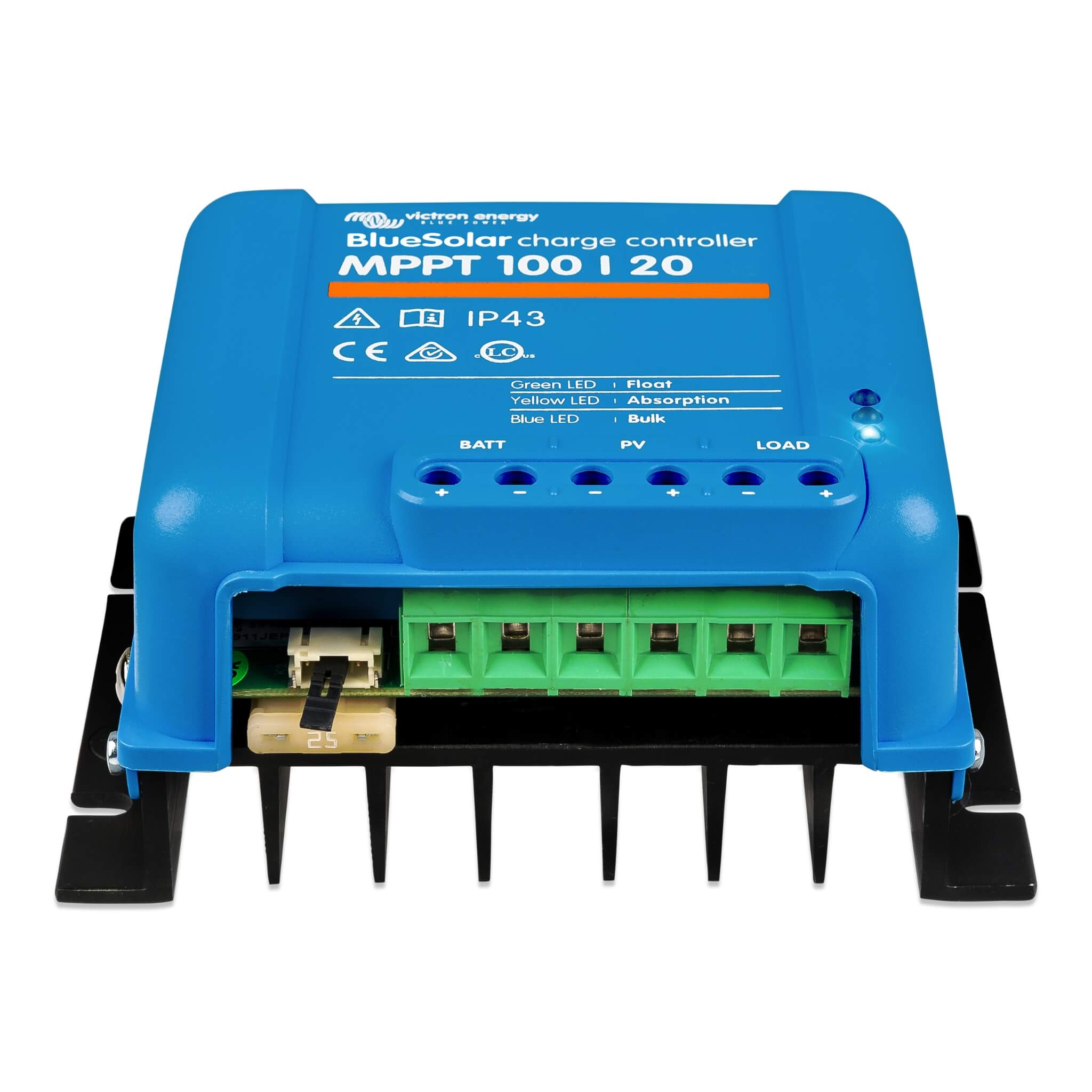

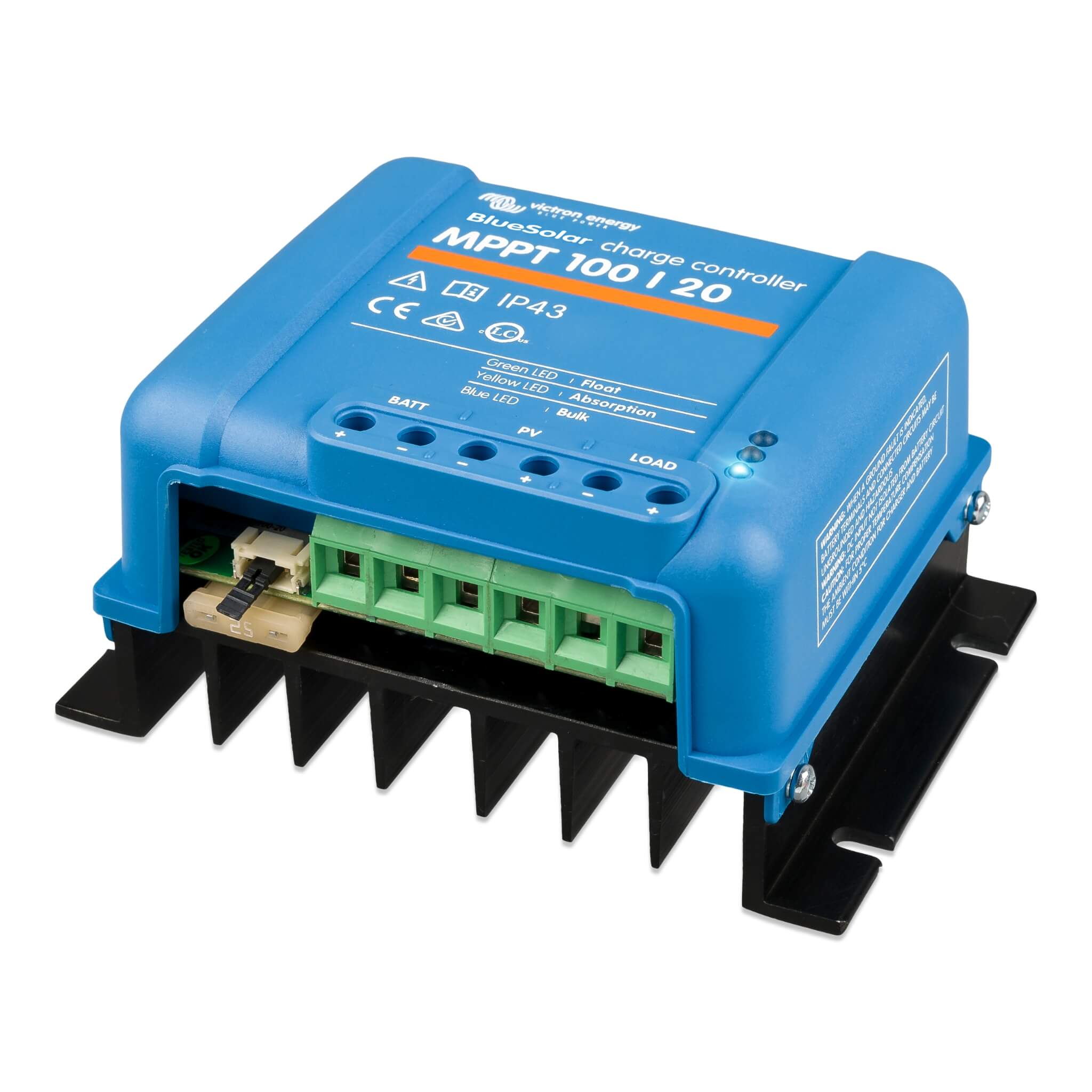

MPPT BlueSolar 100/20 Victron 290W

Description

Découvrez le régulateur de charge BlueSolar MPPT 100/20 signé Victron, un dispositif compact conçu pour maximiser l’efficacité de la transformation énergétique solaire afin de recharger efficacement vos batteries.

Régulateur de charge solaire MPPT 100/20 de Victron 290W

Idéal pour votre van aménagé, le régulateur BlueSolar MPPT 100/20 de Victron améliore la recharge de vos batteries secondaires grâce à l’énergie captée par les panneaux solaires. Simple à mettre en place, il booste les performances de vos panneaux jusqu’à 30 % supplémentaires comparé à un modèle standard, y compris par temps couvert. Ce dispositif MPPT s’adapte aux configurations en 12 V, 24 V ou 48 V en fonction de votre setup électrique.

Adaptabilité du BlueSolar 100/20 aux différentes technologies de batteries

Parfaitement compatible avec les batteries de type AGM, Gel ou Lithium, le BlueSolar 100/20 se paramètre aisément via un ajustement accessible sous son boîtier, tel que décrit dans le manuel. Ce réglage garantit le maintien des niveaux de tension appropriés pour chaque variété de batterie, en passant par les phases Bulk, Absorption et Float. Il est crucial de configurer correctement votre MPPT afin de prolonger la longévité de votre batterie.

Compatibilité des panneaux solaires avec le régulateur MPPT BlueSolar 100/20

Ce modèle MPPT 100/20 accepte une puissance allant jusqu’à 290 W en 12 V, 580 W en 24 V et 1160 W en 48 V, tout en supportant une tension maximale en circuit ouvertde 100 V pour les panneaux. Respecter cette limite est vital pour prévenir tout dommage au régulateur. Si la puissance dépasse 290 W, le dispositif restreindra automatiquement l’apport énergétique pour sa protection, mais un surplus de tension au-delà de 100 V pourrait endommager l’appareil et invalider la garantie.

Pour une installation optimale dans votre fourgon, associez par exemple ce MPPT à votre panneau solaire 300W Uniteck.

Régulateur solaire Victron BlueSolar 100/20 : sécurité et fiabilité

Le BlueSolar 100/20 assure une protection contre les surchauffe, les courts-circuits et les inversions de polarité des batteries. Équipé d’une sonde thermique intégrée, il modifie automatiquement le courant de charge selon la température des batteries, contribuant ainsi à leur préservation sur le long terme. Ces mécanismes de sécurité offrent une efficacité accrue et une extension de la durée de vie de vos batteries.

Comment installer le contrôleur de charge BlueSolar 100/20 ?

Pendant la mise en place, assurez-vous de relier d’abord la batterie au régulateur MPPT avant d’y connecter les panneaux solaires. Ignorer cette séquence pourrait causer des dégâts au dispositif.

Process d’installation du MPPT Victron BlueSolar 100/20

Grâce à sa conception légère et peu encombrante, le BlueSolar 100/20 s’intègre facilement dans divers agencements.

• Installez le régulateur en le fixant avec 4 vis aux points prévus à cet effet.
• Raccordez les câbles de la batterie à la borne « BATT » du régulateur, en intégrant un fusible de 25A conseillé et son porte-fusible.
• Connectez ensuite les câbles des panneaux solaires à la borne « PV », en veillant à les protéger de l’exposition directe au soleil pour écarter tout danger de court-circuit.

Paramétrage du contrôleur de charge BlueSolar 100/20

Avant de raccorder vos panneaux solaires, n’oubliez pas de configurer votre régulateur BlueSolar 100/20. Une fois les branchements réalisés, ajustez-le via l’application Victron Connect. Cela vous permettra de personnaliser les seuils de déconnexion haute et basse en fonction de votre batterie et de fixer la tension minimale de décharge.

Spécifications du MPPT BlueSolar 100/20 Victron

• Tension de la batterie 12V, 24V ou 48V
• Courant de batterie max 20A
• Puissance max du panneau sur une installation en 12V 290W
• Puissance max du panneau sur une installation en 24V 580W
• Puissance max du panneau sur une installation en 48V 116W
• Courant de court circuit PV max 20A
• Tension PV max VOC 100V
• Technologie de batterie compatible Gel, AGM, Lithium
• Consommation 25mA, 15mA
• Tension de charge “d’absorption” 14.4V / 28.8V / 57.6V
• Tension de charge “Float” 13.8V / 27.6V / 55.2V
• Tension de charge “d’égalisation” 16.2V / 32.4V / 64.8V
• Algorithme de charge Adaptatif à étapes multiples ou défini par l’utilisateur
• Courant de charge continue 20A, 1A
• Protection Polarité inversée PV /Court circuit de sortie / Surchauffe
• Température d’exploitation -30 à +60°C
• Humidité 100% sans condensation
• Altitude maximale 5000m
• Section de câble max 6 mm²
• Degré de protection IP43, IP22
• Dimensions 100 x 131 x 60 mm
• Poids 0.65 kg
• Garantie fabricant 5 ans
