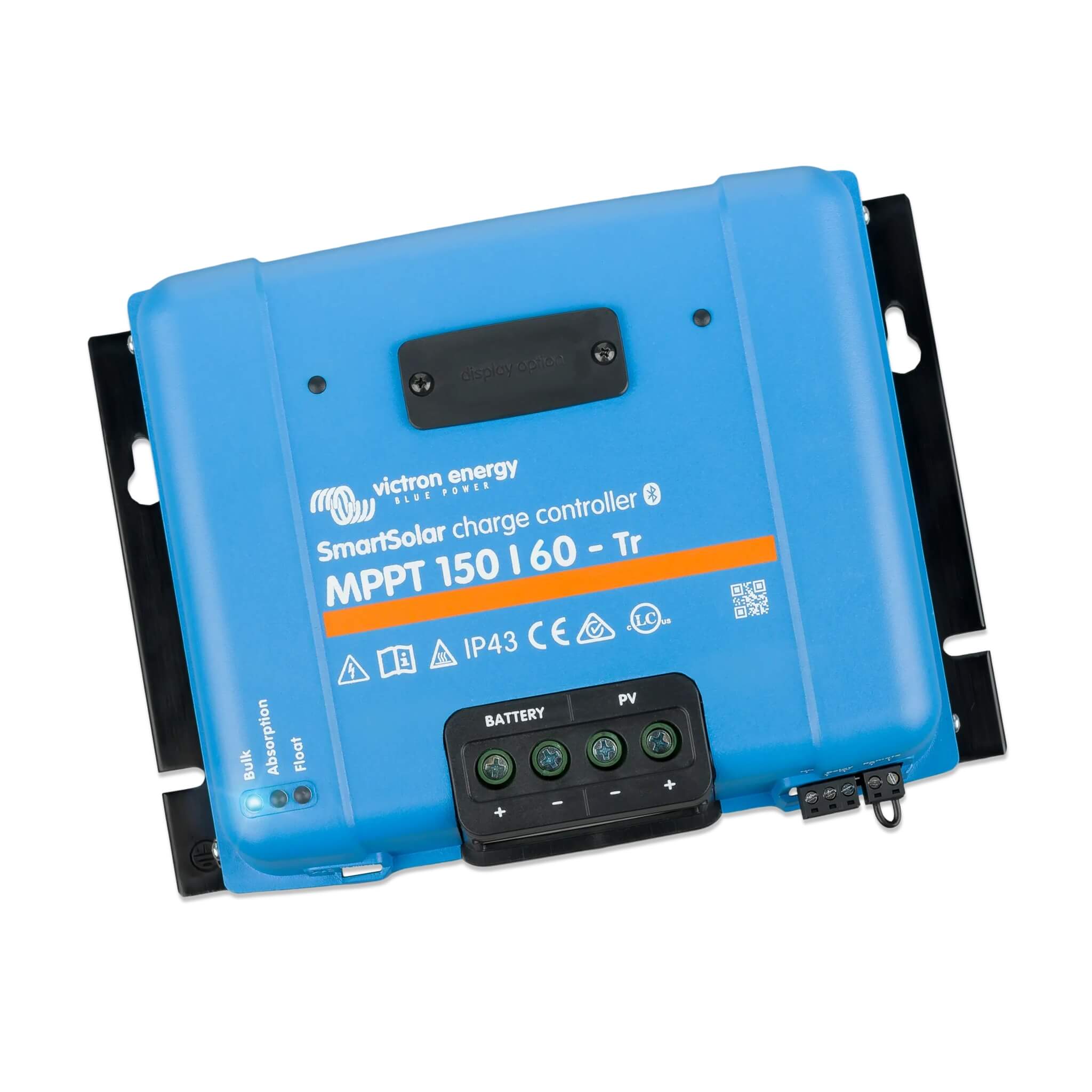

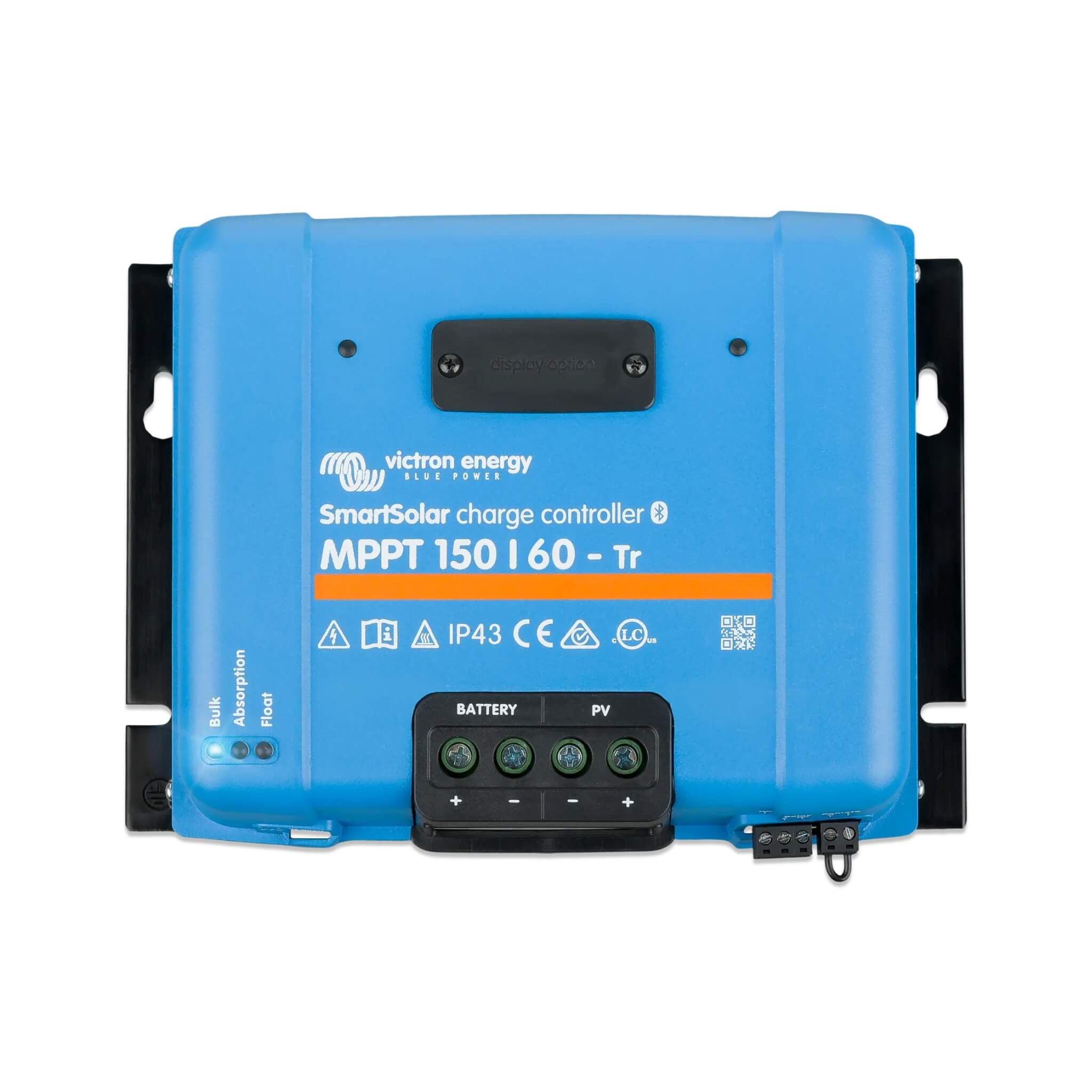

MPPT SmartSolar 150/60-tr Victron

Description

Gérez votre énergie solaire avec le Régulateur de charge solaire SmartSolar MPPT 150/60-tr Victron

Le régulateur MPPT SmartSolar 150/60-tr Victron Energy s’impose comme l’un des régulateurs de charge solaire les plus aboutis pour les fourgons aménagés disposant d’une installation photovoltaïque exigeante. Contrairement aux régulateurs PWM d’entrée de gamme, qui dissipent une partie de l’énergie produite par les panneaux, la technologie MPPT (Maximum Power Point Tracking) extrait en permanence la puissance maximale disponible, même en conditions d’ensoleillement partiel ou de faible luminosité.

Ce que distingue particulièrement ce modèle dans la gamme Victron, c’est la combinaison d’un courant de charge nominal de 60A, d’une tension d’entrée PV maximale de 150V et du Bluetooth intégré — sans nécessiter de dongle ou d’accessoire supplémentaire pour la connexion à l’application VictronConnect. Le résultat : un régulateur compact, silencieux (aucun ventilateur), capable de gérer des installations solaires de 860W à 12V jusqu’à 3440W à 48V.

Caractéristiques techniques du régulateur SmartSolar MPPT 150/60-tr Victron

Puissance et compatibilité des tensions du SmartSolar 150/60-tr

Le régulateur SmartSolar MPPT 150/60-tr Victron accepte des batteries en 12V, 24V, 36V et 48V avec détection automatique de la tension au démarrage. Cette auto-sélection simplifie l’installation et réduit le risque d’erreur de configuration. La tension de fonctionnement PV atteint 145V en exploitation, avec une tension d’entrée PV maximale absolue de 150V — une limite à ne jamais dépasser sous peine de détérioration irréversible du régulateur.

Le courant de court-circuit PV maximum admissible est de 50A. Côté charge, le courant nominal de 60A garantit la puissance nominale jusqu’à une température ambiante de 40°C, au-delà de laquelle le courant de sortie diminue progressivement par déclassement thermique.

Efficacité et algorithmes de charge du régulateur SmartSolar MPPT 150/60-tr

Avec une efficacité maximale de 98% et aucun ventilateur de refroidissement, ce régulateur fonctionne en silence complet — un avantage considérable dans un espace de vie réduit. La dissipation thermique est assurée par le dissipateur intégré, à condition de respecter les consignes de montage (ventilation minimale de 10 cm au-dessus et en dessous).

La charge adaptative multi-étapes (bulk, absorption, float) s’appuie sur des algorithmes intelligents qui adaptent le profil de charge à l’état réel de la batterie. Cette approche prolonge la durée de vie des accumulateurs, qu’il s’agisse de batteries au plomb, AGM, gel ou lithium. Le régulateur dispose également d’une fonction de récupération des batteries déchargées à zéro volt, particulièrement utile après une période d’inactivité prolongée.

Connectivité et communication intégrées au SmartSolar 150/60-tr Victron

Le Bluetooth intégré permet de surveiller la production solaire, l’état de charge et les historiques directement depuis l’application VictronConnect, sans câble ni accessoire additionnel. L’application donne accès à l’ensemble des paramètres configurables : profil de batterie, algorithmes de charge, seuils d’alarme et fonctions avancées.

Le port VE.Direct étend les possibilités de communication : connexion à un écran de contrôle externe MPPT Control, à un centre de communication Cerbo GX ou Ekrano GX, ou encore à l’interface VE.Direct vers USB pour la configuration depuis un ordinateur. Un écran LCD SmartSolar enfichable est disponible en option pour afficher les informations en temps réel directement sur le régulateur.

Le relais programmable (contacts C, NO, NC) ouvre des possibilités d’automatisation : déclenchement d’une alarme, gestion d’une charge secondaire ou pilotage d’un équipement selon l’état de charge de la batterie.

Protection et certifications du régulateur SmartSolar MPPT 150/60-tr

L’indice de protection IP43 pour les composants électroniques et IP22 pour la zone de connexion assure une protection correcte contre les poussières et les projections d’eau. Ce régulateur est certifié EN 62109-1, IEC 62109-1, UL 1741 et CSA C22.2, garantissant sa conformité aux exigences de sécurité européennes et nord-américaines.

Les protections intégrées couvrent la polarité inverse PV, le court-circuit, la surtension et la surchauffe. L’autoconsommation reste faible : 35mA à 12V et 20mA à 48V, ce qui limite les pertes en veille lors des périodes sans ensoleillement.

Format physique et raccordement du SmartSolar 150/60-tr Victron Energy

Avec des dimensions de 185 × 250 × 95 mm pour un poids de 3 kg, ce régulateur s’intègre dans la plupart des coffres techniques de fourgons aménagés. Les bornes à vis acceptent des câbles jusqu’à 35 mm² ou AWG 2, compatibles avec les sections requises pour un courant de 60A. La plage de température de fonctionnement s’étend de -30°C à +60°C, ce qui couvre les conditions hivernales les plus sévères comme les étés méditerranéens.

Pourquoi choisir le régulateur Victron SmartSolar 150/60-tr pour votre fourgon aménagé

Dans un fourgon aménagé, l’installation solaire doit fonctionner de façon autonome, sans surveillance constante. Le régulateur MPPT SmartSolar 150/60-tr Victron répond à cette exigence par son Bluetooth natif, ses algorithmes automatiques et sa capacité à gérer des configurations variées — de l’installation minimale à 12V jusqu’aux réseaux 48V pour les grands fourgons équipés d’appareils électroménagers.

La synchronisation parallèle jusqu’à 10 unités permet d’augmenter la capacité de charge en ajoutant des régulateurs identiques sur le même réseau, sans reconfiguration complexe. Cette évolutivité est un atout pour les projets qui grandissent au fil du temps.

L’humidité relative maximale supportée atteint 95%, ce qui rassure pour les installations dans des zones exposées aux variations hygrométriques — fréquentes dans un espace de vie mobile en bord de mer ou en montagne.

Montage du régulateur de charge solaire SmartSolar MPPT 150/60-tr Victron

La séquence de connexion est impérative pour éviter tout dommage. Respectez l’ordre suivant :

1. Lisez intégralement le manuel d’installation avant toute intervention. Prenez connaissance des consignes de sécurité électrique.
2. Montez le régulateur SmartSolar MPPT 150/60-tr verticalement sur une surface non inflammable, bornes électriques vers le bas, avec 10 cm minimum d’espace libre au-dessus et en dessous.
3. Positionnez le régulateur à moins de 3 mètres de la batterie, sans le placer directement au-dessus (risque lié aux émanations de gaz de dégazage).
4. Préparez des câbles de batterie flexibles multi-brins en cuivre. Dimensionnez les sections selon les normes applicables (classe 5 ou supérieure, selon VDE 0295).
5. Installez un fusible de batterie entre 70 et 80A sur la ligne positive, entre la batterie et le régulateur.
6. Connectez la batterie en premier en respectant la polarité. Attendez 10 secondes : le régulateur détecte automatiquement la tension du parc (12V, 24V, 36V ou 48V).
7. Vérifiez la tension détectée via l’application VictronConnect ou un écran de contrôle externe.
8. Couvrez les panneaux solaires avant de raccorder le câblage PV, afin d’éviter toute tension en entrée pendant le câblage.
9. Configurez les panneaux en série, en parallèle ou en série-parallèle selon les besoins, en respectant les limites : 150V maximum en tension et 50A maximum en courant de court-circuit.
10. Raccordez les panneaux sur les bornes PV du régulateur. Serrez tous les raccordements au couple de 2,4 Nm.
11. Mettez à la terre le châssis du régulateur via la vis de masse prévue à cet effet.
12. Connectez les accessoires optionnels : écran LCD SmartSolar enfichable, câble VE.Direct, relais programmable selon les besoins de votre installation.
13. Initialisez le régulateur via l’application VictronConnect pour configurer le profil de batterie, les algorithmes de charge et les fonctions avancées.
14. Si le régulateur se trouve dans une zone accessible, installez la boîte de câblage optionnelle MPPT WireBox pour couvrir les bornes.

Attention : ne jamais utiliser d’optimiseurs photovoltaïques avec ce régulateur. Leur interférence avec le circuit MPPT provoque des dommages irréversibles non couverts par la garantie.

Surveillance et maintenance du régulateur SmartSolar 150/60-tr Victron

Le régulateur SmartSolar 150/60-tr Victron ne nécessite pas d’entretien régulier. Quelques vérifications périodiques suffisent à maintenir les performances dans la durée :

• Mensuellement : vérifiez l’absence de corrosion autour des connexions et contrôlez le serrage des bornes (couple de 2,4 Nm). Consultez l’historique dans VictronConnect pour détecter d’éventuels codes d’erreur.
• Régulièrement : nettoyez les panneaux solaires. Une couche de saleté peut réduire la production de 10 à 25%.
• Firmware : mettez à jour le firmware du régulateur via VictronConnect dès qu’une nouvelle version est disponible. Ces mises à jour apportent des optimisations d’algorithmes et des corrections de bugs.
• Température : si la température ambiante dépasse régulièrement 40°C dans le coffre technique, assurez une ventilation renforcée. Au-delà de ce seuil, le courant de sortie se déclasse progressivement pour protéger les composants.
• En cas d’arrêt : déconnectez d’abord les panneaux solaires, puis la batterie. Pour le redémarrage, reconnectez d’abord la batterie, puis les panneaux.
• En cas de baisse de rendement inexpliquée : vérifiez successivement l’ensoleillement, l’ombrage des panneaux, la propreté des panneaux, la configuration PV, l’état de la batterie et la température ambiante.

Complétez votre installation solaire avec des produits adaptés à votre régulateur Victron SmartSolar 150/60-tr

Pour tirer le meilleur parti du régulateur MPPT SmartSolar 150/60-tr Victron, plusieurs accessoires s’intègrent nativement dans l’écosystème Victron :

• Écran LCD SmartSolar enfichable : affichage des données de production et de charge directement sur le régulateur, sans application.
• MPPT Control : écran externe connecté via le port VE.Direct pour un suivi déporté dans l’habitacle.
• Smart Battery Sense : capteur sans fil de tension et de température de batterie pour affiner la compensation thermique de charge.
• Cerbo GX / Ekrano GX : centres de communication pour une supervision complète de l’installation via le portail VRM.
• BMV Battery Monitor : contrôleur de batterie pour suivre l’état de charge, la tension et les cycles.
• GlobalLink 520 : accès au portail de surveillance à distance sans équipement GX.
• MPPT WireBox-L Tr : cache de protection des bornes à vis, recommandé pour les installations accessibles.
• VE.Direct to USB Interface : connexion du régulateur à VictronConnect depuis un ordinateur portable.
• Fusibles de batterie (70–80A) : protection indispensable du circuit batterie, à prévoir impérativement dans l’installation.
