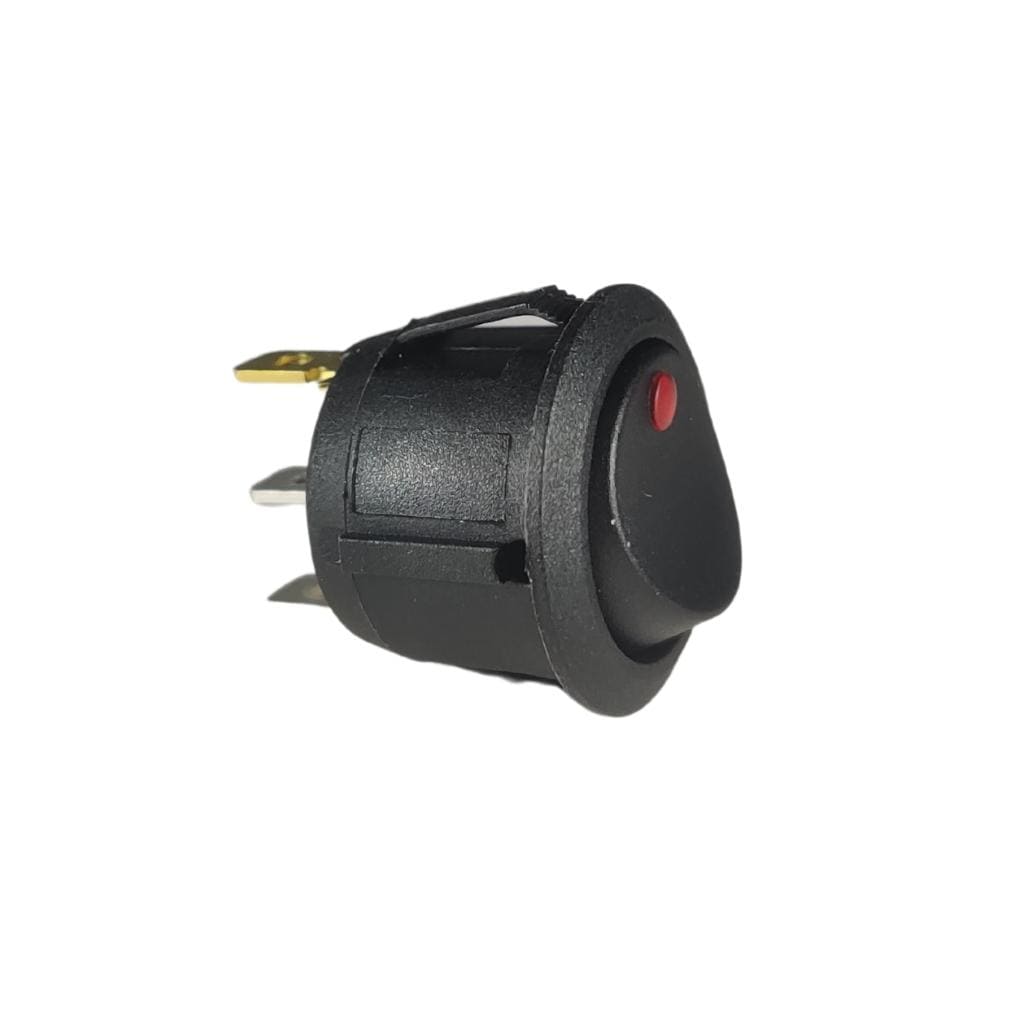

Interrupteur Rocker à LED rouge 12v

Description

Aménagez votre installation électrique en 12V et commandez facilement un équipement ou un éclairage avec cet interrupteur rocker noir doté d’une LED intégrée !

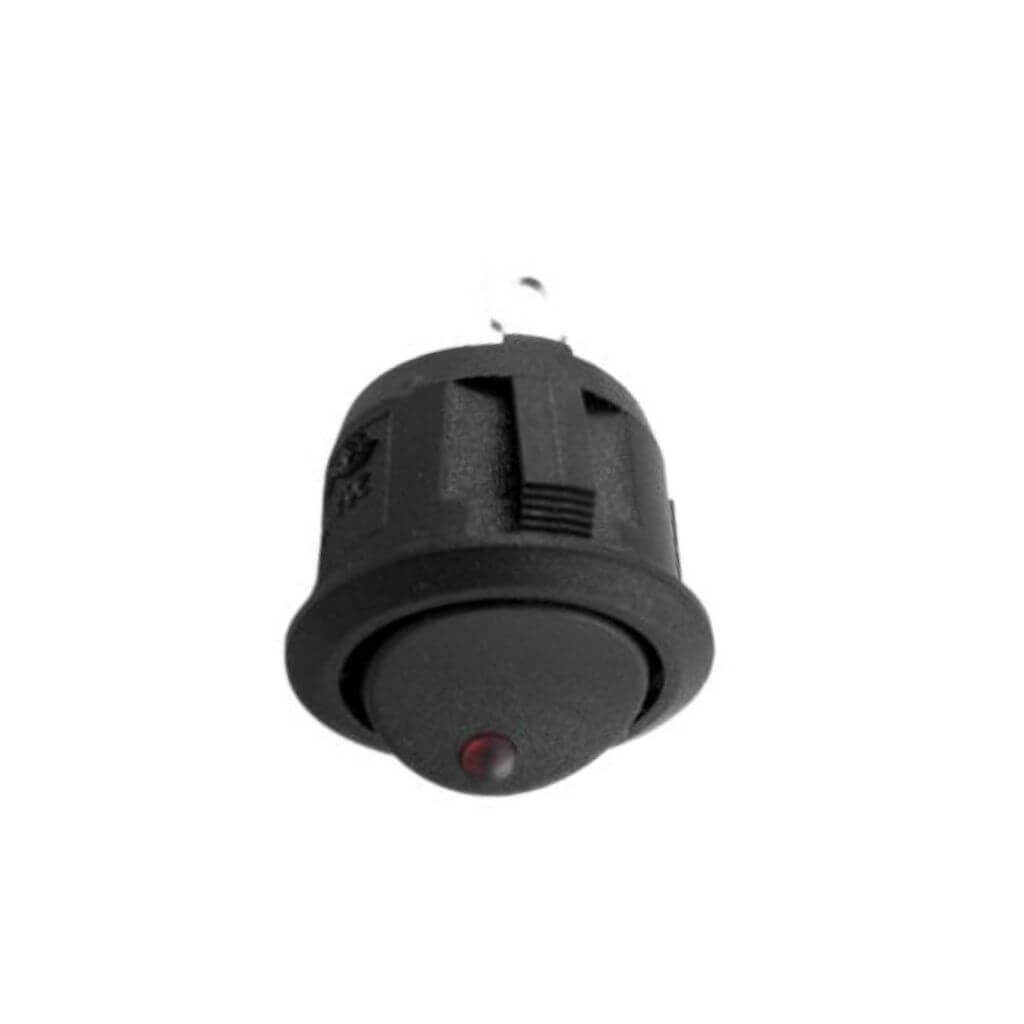

Interrupteur 2 positions avec LED Rouge

Ce modèle d’interrupteur rocker propose deux états : activé ou désactivé. Son indicateur lumineux rouge s’illumine lorsque vous le mettez en marche.

Parfaitement compatible avec les circuits en 12V de votre véhicule, il peut gérer jusqu’à 20A. Grâce à sa forme pratique et sobre, il s’intègre aisément à divers emplacements dans votre fourgon aménagé.

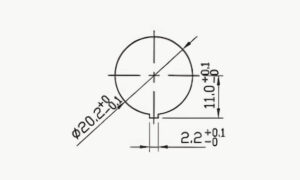

Dimensions de découpe pour cet interrupteur Rocker 2 positions :

Le diamètre requis pour le perçage mesure 20,2 mm :

Optez pour une mèche de 20 mm afin de réaliser le trou avec précision,

Installez et branchez votre interrupteur 2 positions avec LED

Après insertion dans l’ouverture, les deux languettes latérales de l’interrupteur assurent une fixation stable. Pour un maintien optimal, veillez à bien connecter les cosses et à tester leur stabilité avant la pose finale.

En cas de besoin de démontage, il est conseillé de comprimer ces languettes depuis l’arrière pour extraire l’interrupteur de son support.

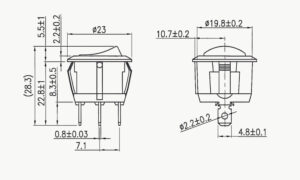

Avec une profondeur globale de 28,3 mm incluant les connecteurs, il offre un faible encombrement derrière la surface de montage. Il convient pour des panneaux fins dès 0,7 mm, et jusqu’à 3 mm si vos connecteurs femelles s’adaptent correctement aux bornes :

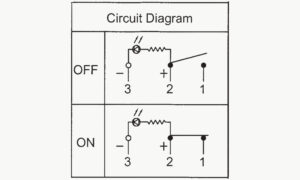

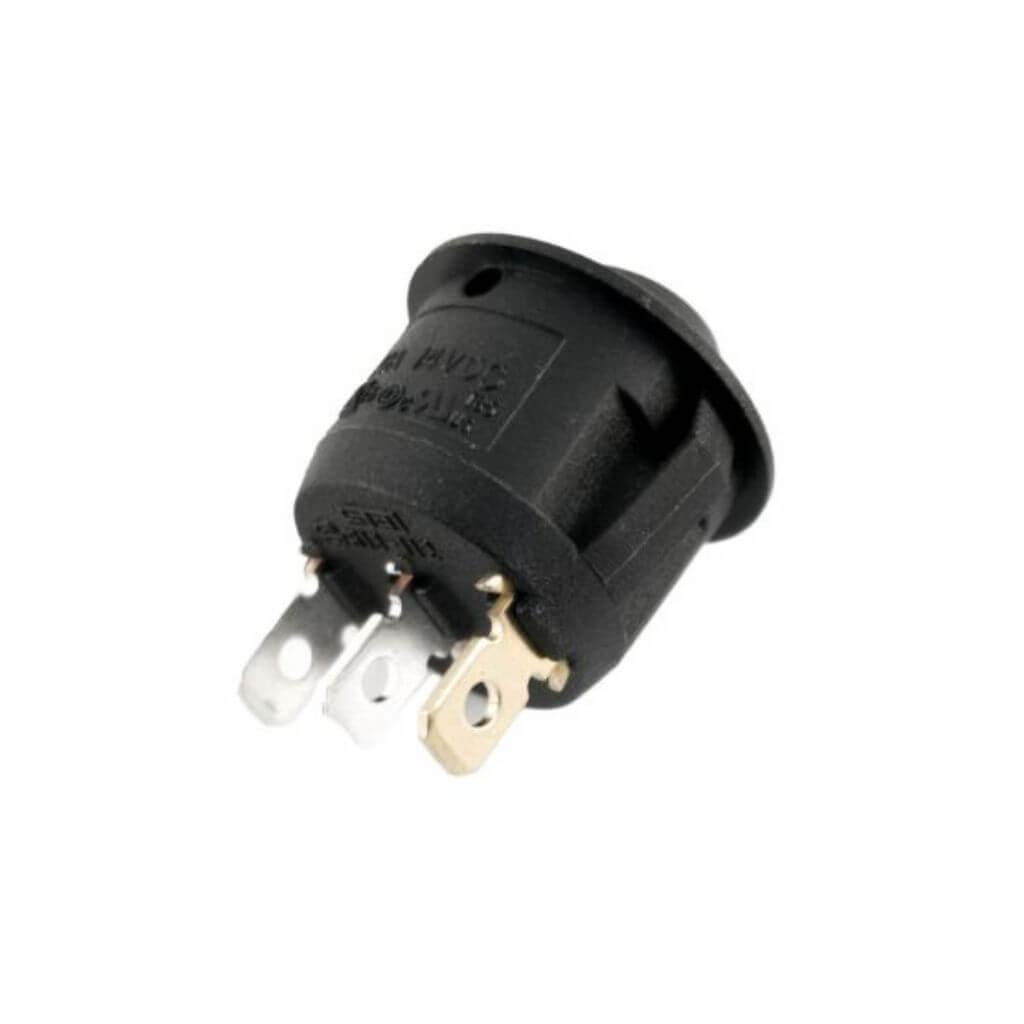

Découvrez le schéma de connexion de l’interrupteur, avec les repères 1, 2 et 3 indiqués près des bornes :

Raccordez le fil positif issu de la batterie à la borne 1, celui positif vers votre dispositif à la borne 2, et le fil négatif à la borne 3.

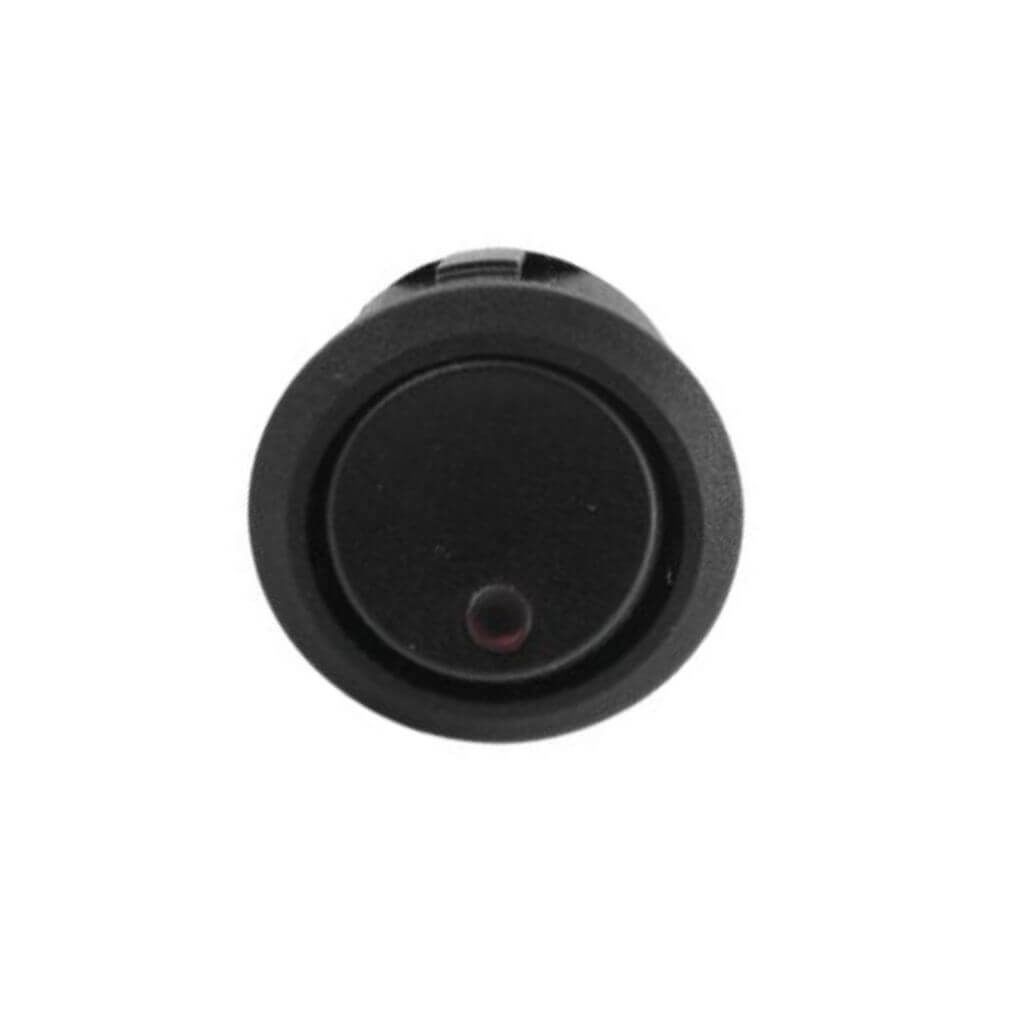

Interrupteur noir on / off avec indicateur pour van

Sa LED permet de vérifier d’un coup d’œil, y compris dans l’obscurité, si l’interrupteur est activé.
Il s’adapte à divers usages dans votre véhicule de loisir, comme les systèmes d’éclairage ou la pompe à eau, par exemple.

Caractéristiques de l’interrupteur Rocker avec LED
