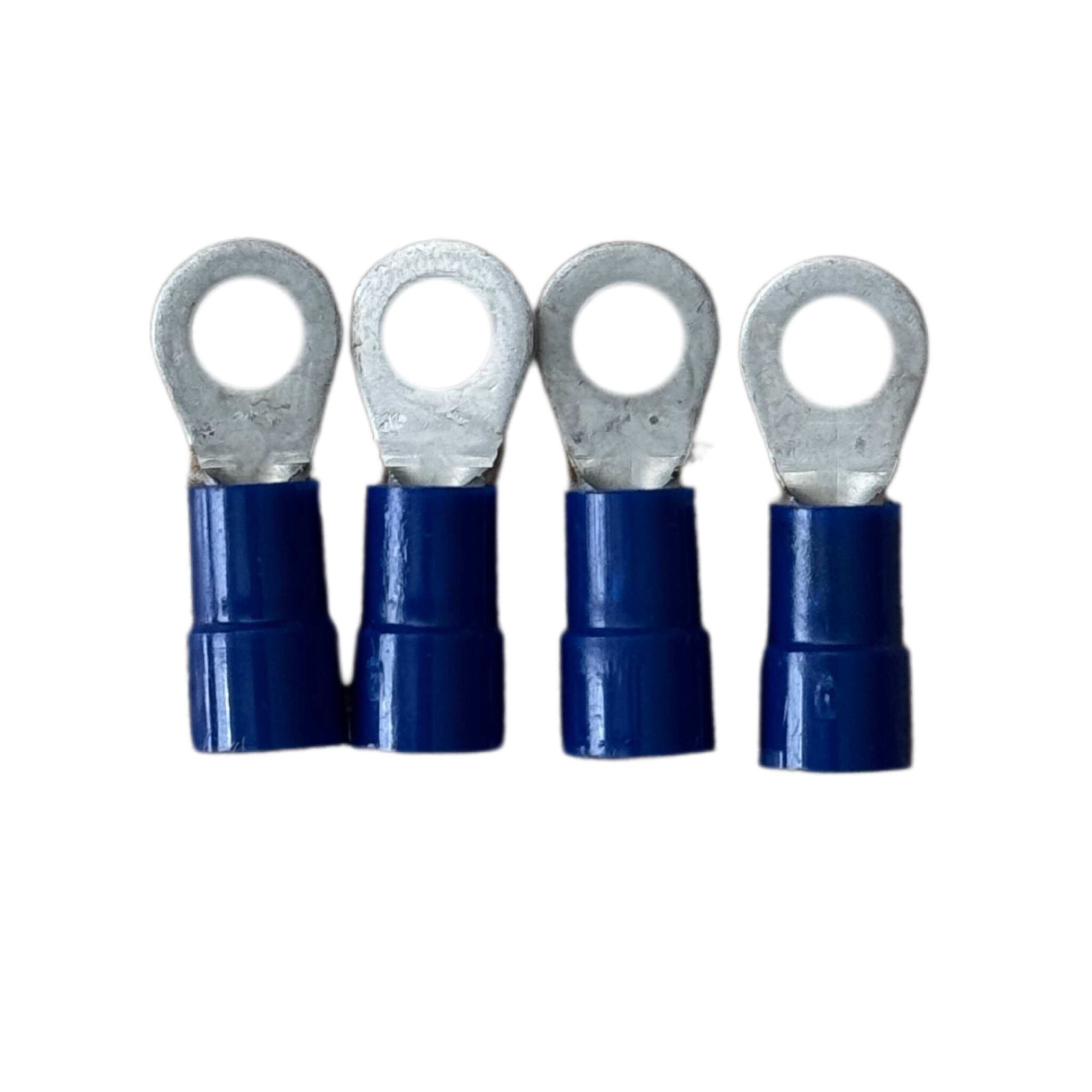

Cosse à œil / œillet M3 1.5 à 2.5 mm² – Image 2

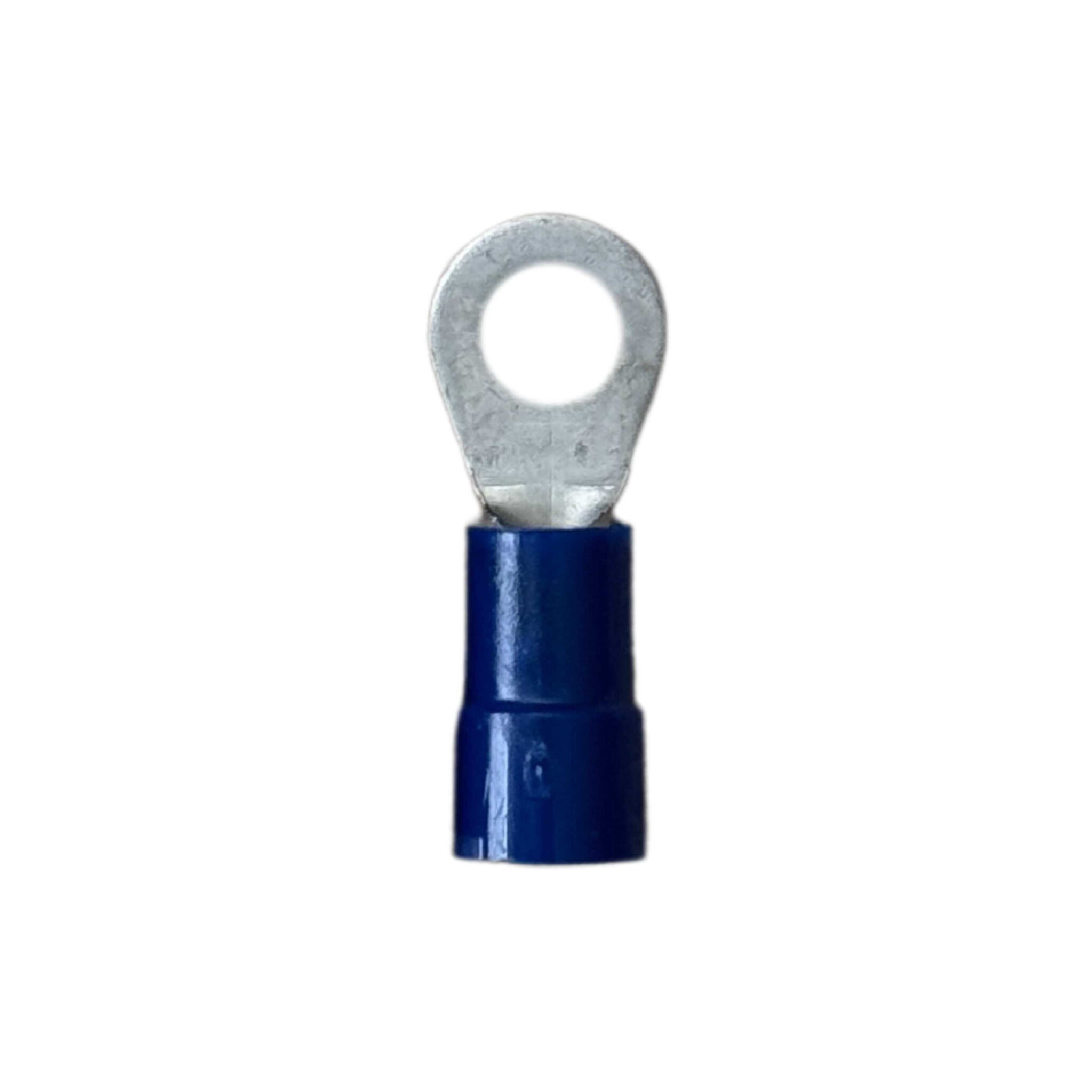

Cosse à œil / œillet M3 1.5 à 2.5 mm² – Image 3

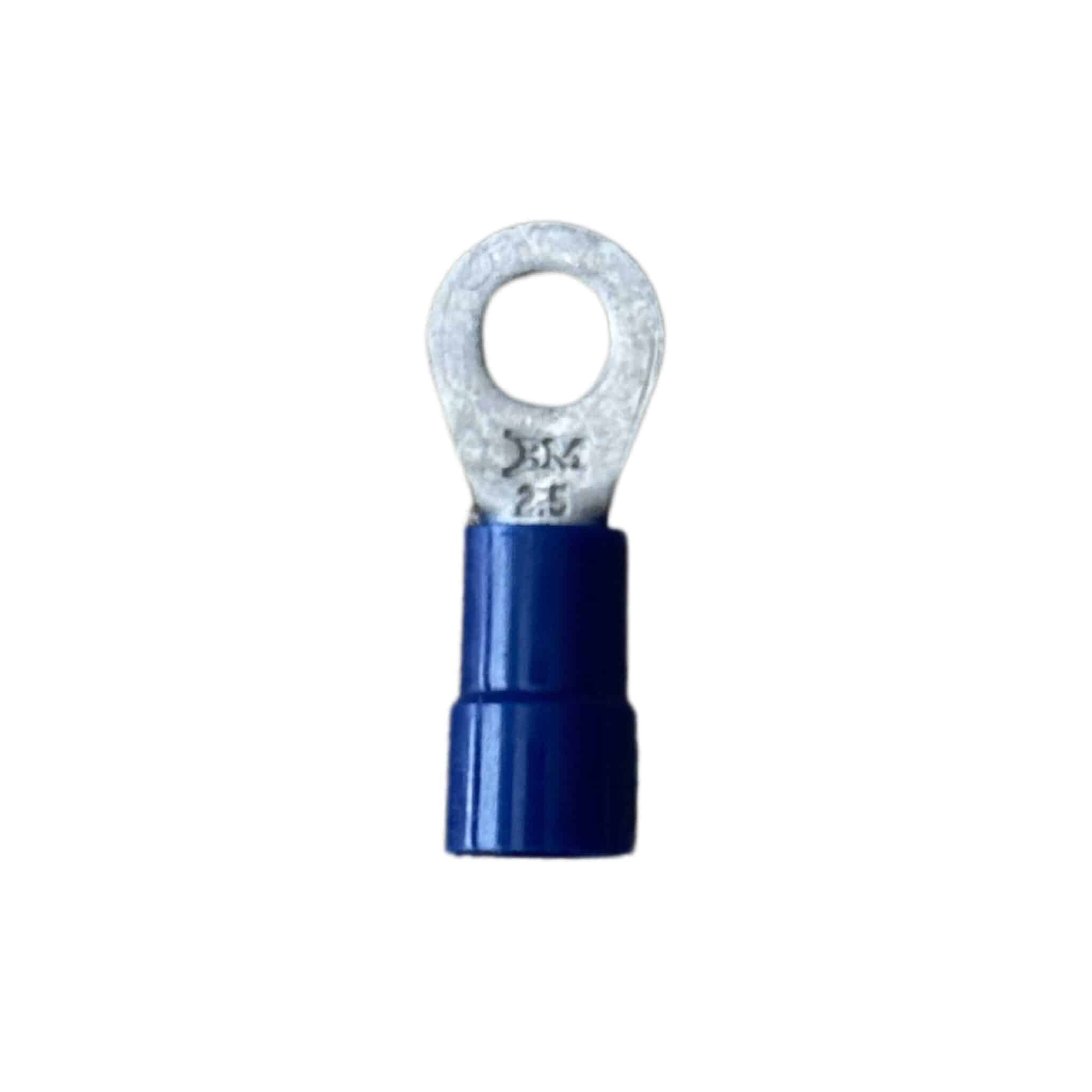

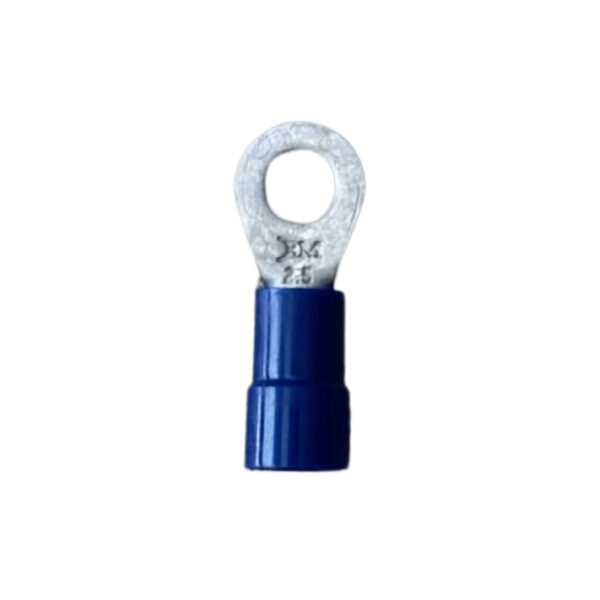

Cosse à œil / œillet M3 1.5 à 2.5 mm²

Cosse à œillet adaptée aux vis M3
Compatible avec câbles de 1.5 à 2.5 mm²,
Étamage assure une bonne conductivité et protège contre la corrosion
Installation : Sertissage sur fil
Plaquage étamé
Couleur bleue
Connecteur isolé
Matériau : Cuivre

Tout savoir sur la cosse à œil / œillet M3 1.5 à 2.5 mm²

Catégories : Électricité, Circuit electrique, Cosse

0.85 € TTC

En stock

Informations produit
Produits similaires
Avis clients
Q&R

Informations produit

Description

Cosse à oeil en anneau pour section Ø 3 mm M3

Connecteur en cuivre M3 Ø 3 mm adapté aux fils de 1,5 à 2,5 mm²

Ces connecteurs à sertir représentent une solution parfaite pour fixer un fil électrique sur une vis lors de l’aménagement de votre fourgon ou van aménagé. Ils conviennent aux câbles dont la section varie de 1,5 mm² à 2,5 mm², avec un anneau facilitant l’installation via une vis M3. Leur revêtement en étain garantit une excellente conductivité électrique tout en offrant une résistance efficace à l’oxydation. De teinte bleue, ils bénéficient d’une isolation en PVC pour plus de sécurité.

Conseils d’utilisation pour les cosses à œillet M3 bleues

Il est primordial de s’assurer que le diamètre de votre câble soit entre 1.5 et 2,5 mm² et que la vis de montage corresponde bien à la taille de la cosse. Afin d’obtenir un sertissage fiable et durable, nous conseillons d’employer une pince à sertir adaptée.

Étapes pour préparer le câble :

Retirez l’isolant du câble sur une distance correspondant à la longueur du tube de la cosse.
Insérez le conducteur dénudé dans la cosse jusqu’à ce que l’isolant affleure l’extrémité du connecteur.

Procédure de sertissage de la cosse :

Positionnez la cosse dans le logement approprié de la pince à sertir.
Exercez une pression soutenue sur l’outil pour assurer une fixation solide.
Montez la cosse sur votre appareil à l’aide d’une vis M3.
Vérifiez la robustesse de l’assemblage en exerçant une légère traction sur le fil pour confirmer la qualité du sertissage.

Tableau comparatif des cosses à œillets 1.5 à 2.5 mm²

Caractéristiques	Cosse M3	Cosse M4	Cosse M5	Cosse M6	Cosse M8	Cosse M10
Diamètre vis	M3	M4	M5	M6	M8	M10
Section du câble	1.5 – 2.5 mm²	1.5 – 2.5 mm²	1.5 – 2.5 mm²	1.5 – 2.5 mm²	1.5 – 2.5 mm²	1.5 – 2.5 mm²
Matériau	Cuivre étamé	Cuivre étamé	Cuivre étamé	Cuivre étamé	Cuivre étamé	Cuivre étamé
Isolation	PVC	PVC	PVC	PVC	PVC	PVC
Conductivité	Excellente grâce au revêtement étamé	Optimale avec le plaquage étamé	Renforcée par la finition étamée	Élevée grâce au traitement étamé	Améliorée avec couche étamée	Fiable avec protection étamée
Résistance à la corrosion	Garantie par le plaquage étamé	Protégée par l’étamage	Améliorée avec revêtement étamé	Accrue grâce à l’étamage	Résistante à l’oxydation	Longue durée contre la rouille
Couleur	Bleu	Bleu	Bleu	Bleu	Bleu	Bleu
Utilisation recommandée	Aménagement van/fourgon, vis M3	Aménagement van/fourgon, vis M4	Conversion van/fourgon, vis M5	Projets avancés, vis M6	Configurations élaborées, vis M8	Systèmes robustes, vis M10
Sertissage	Pince à sertir recommandée	Pince à sertir recommandée	Pince à sertir recommandée	Pince à sertir recommandée	Pince à sertir recommandée	Pince à sertir recommandée
Tension nominale	300 V maximum	300 V maximum	300 V maximum	300 V maximum	300 V maximum	300 V maximum
Température de fonctionnement	75 °C maximum	75 °C maximum	75 °C maximum	75 °C maximum	75 °C maximum	75 °C maximum

Informations complémentaires

Poids	0.01 kg
Dimensions	1.8 × 0.5 × 1.8 cm
Marque	Vancore
Type de produit	Cosse à sertir
Section de câble	1,5 mm², 2,5 mm²
Diametre	M3
UGS	cosse-2-5mm-m3
MPN	cosse-2-5mm-m3
