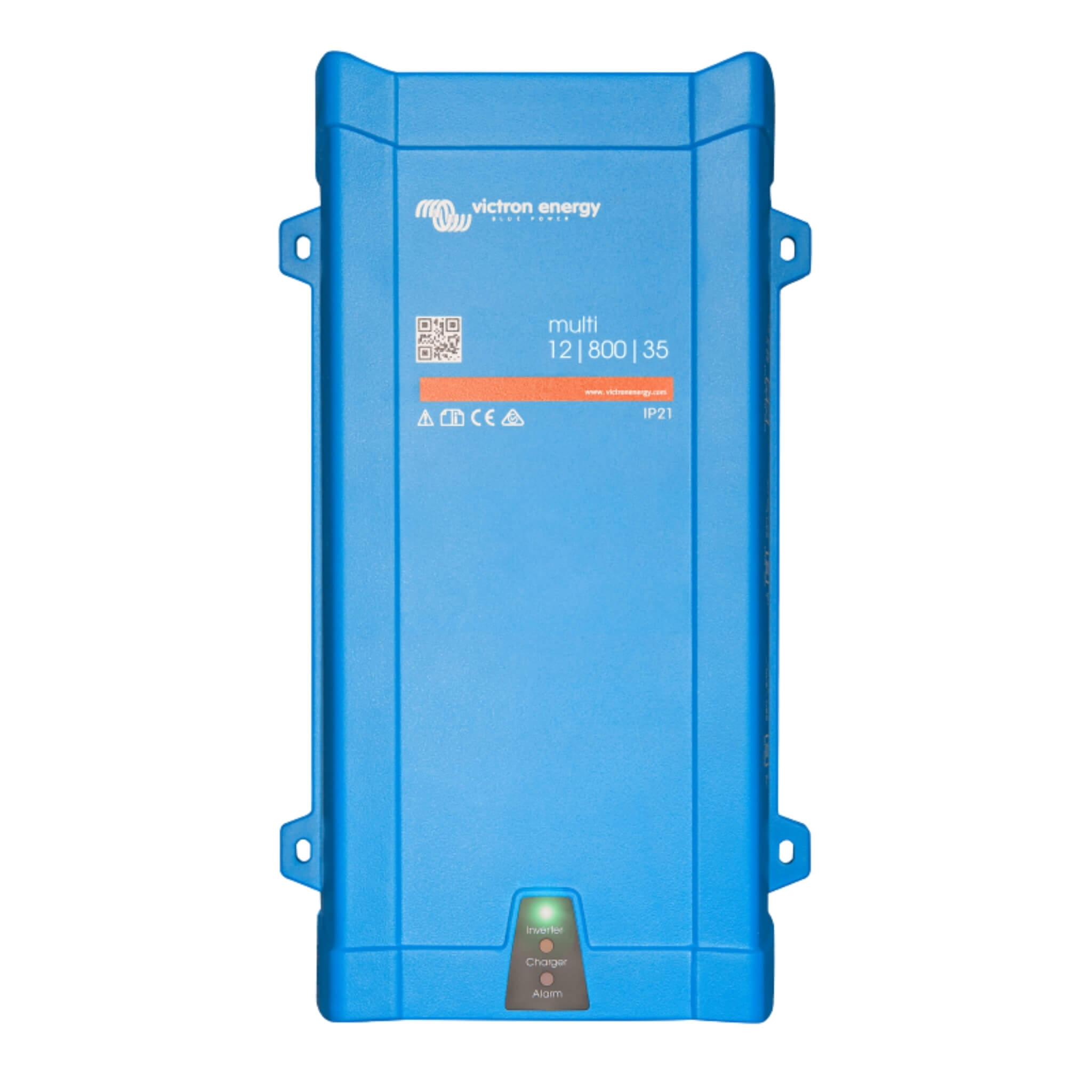

Convertisseur chargeur Multiplus 12/800/35 Victron Energy

Description

Si vous souhaitez alimenter vos appareils en 230V depuis une batterie 12V tout en rechargeant cette dernière lors d’une connexion au secteur, optez pour le MULTIPLUS 12/800/35 Victron Energy, une solution intégrée idéale pour les fourgons aménagés et véhicules de loisir.

Système hybride : convertisseur et chargeur de batterie 12V/230V MULTIPLUS 12/800/35 Victron Energy 700W

Mode convertisseur du MULTIPLUS 12/800/35 – 800 VA / 35A 700W

Ce dispositif vous permet d’obtenir du courant en 230V à l’intérieur de votre véhicule de loisir en exploitant la batterie 12V.

Doté de trois modes de fonctionnement intuitifs, le MULTIPLUS 12/800/35 offre une gestion adaptable à vos besoins :

• OFF : extinction totale, sans aucune dépense d’énergie
• ON : transformation du 12V en 230V
• CHR : mise en route du mode recharge

Il est aussi possible de le commander à distance par un interrupteur à trois positions ou via le panneau Multi Control.

Optimisez l’énergie à bord de votre van avec le convertisseur chargeur MULTIPLUS 12/800/35

Spécialement adapté aux vans aménagés ou fourgons, ce modèle Victron associe un convertisseur 230V de 800VA pour faire fonctionner vos appareils et un chargeur 12V de 35A, afin de recharger les batteries secondaires depuis une prise électrique.

Dès qu’il est connecté, il identifie automatiquement les sources d’énergie (prise extérieure ou groupe électrogène) et bascule sans interruption. Par exemple, pour une batterie de 100 Ah, le chargeur incorporé nécessite environ 3 heures pour une recharge totale à 100 %, avec ses 35A de puissance de charge.

En mode veille, la fonction Recherche diminue la consommation d’environ 70 %. Toutes les deux secondes, il vérifie s’il y a une demande de puissance et n’active le convertisseur que si nécessaire. Cela abaisse la consommation à 2W en mode recherche, contre 7W en veille standard.

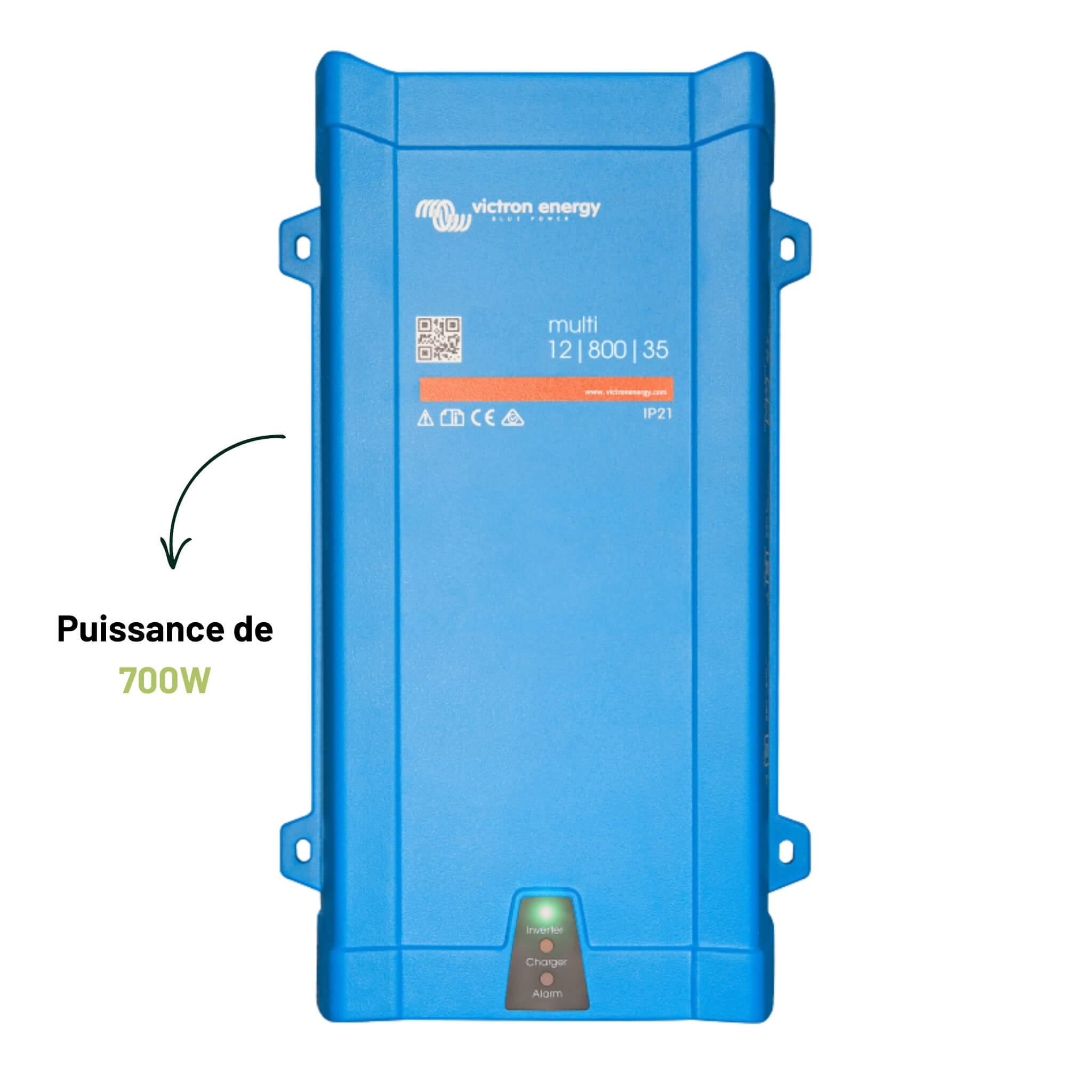

Le convertisseur intégré délivre une puissance stable de 700W, avec un pic à 1600W, parfait pour utiliser des équipements comme une machine à café ou un blender.

De plus, son relais configurable assure une protection en coupant l’appareil si la tension de la batterie descend trop, ce qui prolonge la longévité de celle-ci.

PowerControl et PowerAssist : deux fonctions pour tirer le meilleur du MULTIPLUS 12/800/35 Victron

Connecté au réseau électrique, la fonction PowerControl vous permet de fixer une limite de puissance à respecter. Le convertisseur ajuste alors la recharge pour éviter toute surcharge de la source.

PowerAssist va encore plus loin en complétant l’alimentation externe avec l’énergie des batteries. Par exemple, si vous disposez seulement de 6A sur une borne de camping et que vous activez un chauffage de 1600W, le MULTIPLUS 12/800/35 prélève dans les batteries pour combler le besoin, puis les recharge une fois la demande réduite.

Mode chargeur 12V – MULTIPLUS 12/800/35 Victron Energy

Profil de charge 4 étapes du Victron MULTIPLUS 12/800/35 pour une meilleure durée de vie des batteries

Le convertisseur chargeur Victron MULTIPLUS 12/800/35 ajuste automatiquement la recharge de la batterie via quatre phases :

• Bulk : phase intensive pour restaurer vite le niveau d’énergie
• Absorption : maintien de la tension pour une charge exhaustive
• Float : conservation d’une tension stable sans risque de surchauffe
• Veille : état de repos pour protéger les batteries non sollicitées

Grâce à ses 35A, il recharge une batterie de 100 Ah en seulement 3 heures. Une efficacité qui vous assure de reprendre la route avec des réserves pleines en un temps record.

Installation du MULTIPLUS 12/800/35 Convertisseur/chargeur

Câblage recommandé pour le convertisseur Victron MULTIPLUS 12/800/35

Voici les sections de câbles suggérées selon la distance entre la batterie et le convertisseur :

• 1 mètre: 4 mm²
• 2 mètres : 10 mm²
• 3 à 4 mètres : 16 mm²
• 5 mètres : 25 mm²

Batterie conseillée : une capacité de 100 Ah à 400 Ah pour des résultats optimaux.

Comment installer le Victron MultiPlus 12/800/35 en 230 V dans un van aménagé ?

Voici les étapes essentielles pour connecter efficacement votre convertisseur/chargeur MultiPlus :

1. Branchement en 12 V (alimentation continue)
   Le MultiPlus se connecte à votre batterie secondaire 12 V, qui lui fournit l’énergie pour générer du courant alternatif 230 V.
   Reliez la borne positive du MultiPlus à celle de la batterie via un fusible ou un disjoncteur, puis connectez la borne négative à la masse du système.
2. Alimentation 230 V secteur
   Le courant de la prise externe (type P17)  entre dans l’installation, passe par un disjoncteur différentiel, puis un disjoncteur thermique standard (jusqu’à 16 A selon l’installation). Il est ensuite acheminé vers l’entrée CA IN du MultiPlus. Sélectionnez le câble en fonction de la puissance et de la longueur.
3. Sortie CA OUT pour alimenter vos appareils
   Le MultiPlus distribue le courant via sa sortie CA OUT. Cette ligne doit être sécurisée par un interrupteur différentiel avant de desservir vos prises, appareils ménagers ou chargeur de batterie par des disjoncteurs dédiés.
4. Puissance disponible et sécurité du câblage
   Avec PowerAssist, le MultiPlus peut augmenter la puissance en ajoutant jusqu’à 700W. Il est crucial d’adapter la section des câbles en conséquence.

Utilisation en branchement réseau classique du convertisseur + chargeur Victron Multiplus 12/800/35

Connecté à une source 230 V standard, le MultiPlus restreint la consommation à 16 A et optimise intelligemment la répartition entre la recharge des batteries et l’alimentation des équipements à bord.

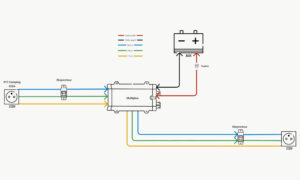

Utilisation en camping du convertisseur chargeur Multiplus 12/800/35 Victron Energy

Dans un camping où la borne offre seulement 6 A, le MultiPlus supplée automatiquement en tirant de la batterie auxiliaire pour soutenir l’alimentation de votre installation.

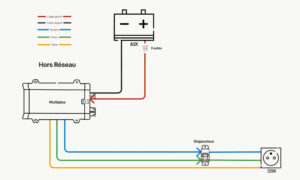

Utilisation autonome du convertisseur 230V et chargeur batterie 12V Multiplus 12/800/35

Lorsqu’aucune alimentation externe n’est pas accessible, le MultiPlus repose exclusivement sur la batterie auxiliaire pour produire l’électricité requise par vos appareils.

Paramétrage du MULTIPLUS 12/800/35 Victron : simple et personnalisable

Le MULTIPLUS arrive pré-réglé, mais il s’adapte aisément à votre configuration. Vous avez la possibilité de :

• Ajuster les DIP switches pour une personnalisation manuelle
• Employer le logiciel VEConfig
• Ou gérer à distance via le dongle VE.Bus Smart pour une plus grande souplesse

Détails techniques du convertisseur chargeur MULTIPLUS 12/800/35 Victron

Partie convertisseur

• Tension d’entrée : 19 – 33 V
• Tension de sortie : 230 V ± 2 % – 50 Hz ± 0,1 %
• Puissance continue : 800 VA
• Puissance de sortie continue: 700 W
• Puissance crête : 1600 W
• Rendement max. : 92 %
• Consommation à vide : 7W
• Consommation mode recherche : 2W

Partie chargeur

• Entrée secteur : 187 – 265 V / 45 – 65 Hz
• Tension d’absorption : 14.4 V
• Tension de maintien (float): 13.8 V
• Mode stockage : 13.2 V
• Courant de charge principal : 35 A
• Charge batterie de démarrage : 1 A
• Sonde de température batterie : incluse

Informations générales

• Relais programmable : Oui
• Protection complète : surtension, sous-tension, surchauffe, court-circuit, surcharge
• Plage de température : -40 à +65°C
• Humidité supportée : jusqu’à 95 % sans condensation

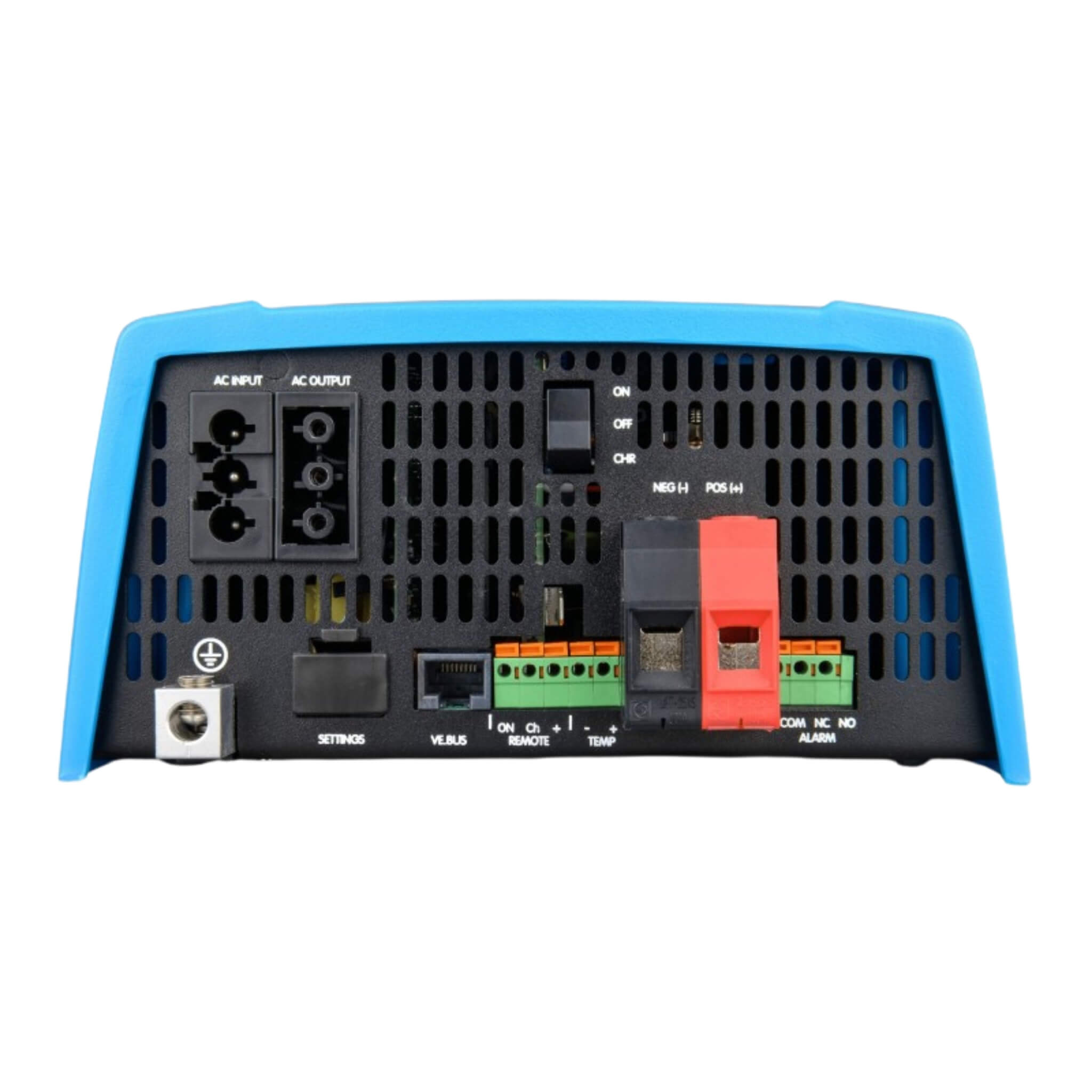

Format et connectique

• Raccord batterie : 25 mm²
• Branchement secteur : Connecteur CA 230V G-ST18i
• Dimensions (HxLxP) : 360 x 240 x 100 mm
• Poids : 6,4 kg

PDF Manuel d’installation du convertisseur chargeur Multiplus 12/800/35 Victron Energy
