Convertisseur chargeur Multiplus 12/500/20 Victron Energy

Description

Vous cherchez à recharger votre batterie 12V via une source 230V ou à transformer du 12V en 230V dans votre fourgon ? Optez sans hésiter pour le convertisseur chargeur Multiplus 12/500/20 de Victron Energy, qui excelle dans ces deux fonctions.

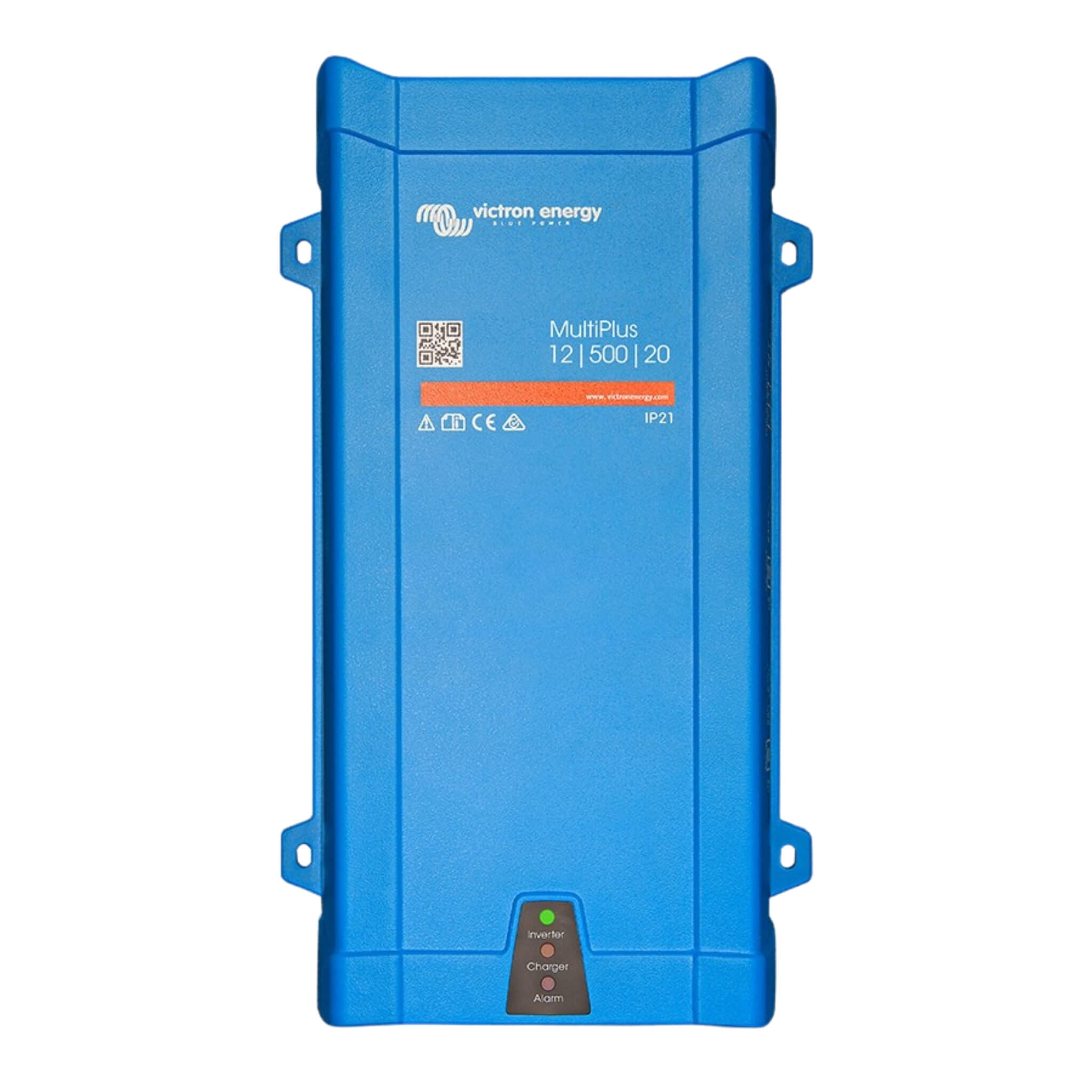

Appareil hybride chargeur de batterie et convertisseur 230V Multiplus 12/500/20 VICTRON ENERGY

Fonctionnalité de conversion du MultiPlus 12V/230V – 500VA/20 430W

Cet équipement transforme le 12V issu de votre batterie secondaire en 230V, idéal pour faire fonctionner vos dispositifs électriques à bord de votre fourgon aménagé.

Le convertisseur chargeur Multiplus 12/500/20 offre un réglage manuel sur trois modes distincts :

• off : désactivé, sans aucune consommation
• on : activation du mode conversion
• chr : activation du mode recharge

Il est également possible de le piloter à distance via un interrupteur à trois positions ou un panneau de contrôle Multi Control.

Optimisation intelligente de l’énergie avec le convertisseur et chargeur MultiPlus Victron 12/500/20

Le MultiPlus VICTRON constitue une solution 12V astucieuse qui associe un chargeur 12V de 20A pour recharger vos batteries secondaires depuis une prise murale, et un convertisseur capable de distribuer du 230V à l’ensemble de votre réseau électrique dans votre van aménagé.

Une fois en place, vous n’avez plus à vous en soucier ! Le bascule commute automatiquement (fonction UPS) entre les sources d’énergie disponibles : prise P17 ou groupe électrogène. Dès la détection d’une alimentation externe, le chargeur s’active pour régénérer vos batteries, tandis que le convertisseur privilégie cette source. Le tout en moins de 20 millisecondes, assurant une continuité parfaite pour les ordinateurs et équipements sensibles aux interruptions. Par exemple, pour une batterie de 100 Ah, le convertisseur multiplus 12/500/20 permet une recharge totale de 0 à 100% en 5h.

Par ailleurs, sans appareil connecté, le Mode Recherche diminue la consommation de 70 %. L’unité passe en veille et vérifie toutes les deux secondes si une demande d’énergie surgit. En cas de besoin, elle reprend son activité normale ; autrement, elle maintient un mode économe avec seulement 2W en recherche et 6W à vide.

Ce modèle embarque enfin un convertisseur offrant 500 VA en sortie, équivalent à 430 W en continu et 900W en pic, pour une alimentation fiable de vos appareils. Son relais configurable ajoute une couche de sécurité en déconnectant automatiquement le convertisseur si la tension de la batterie chute trop bas, protégeant ainsi sa longévité.

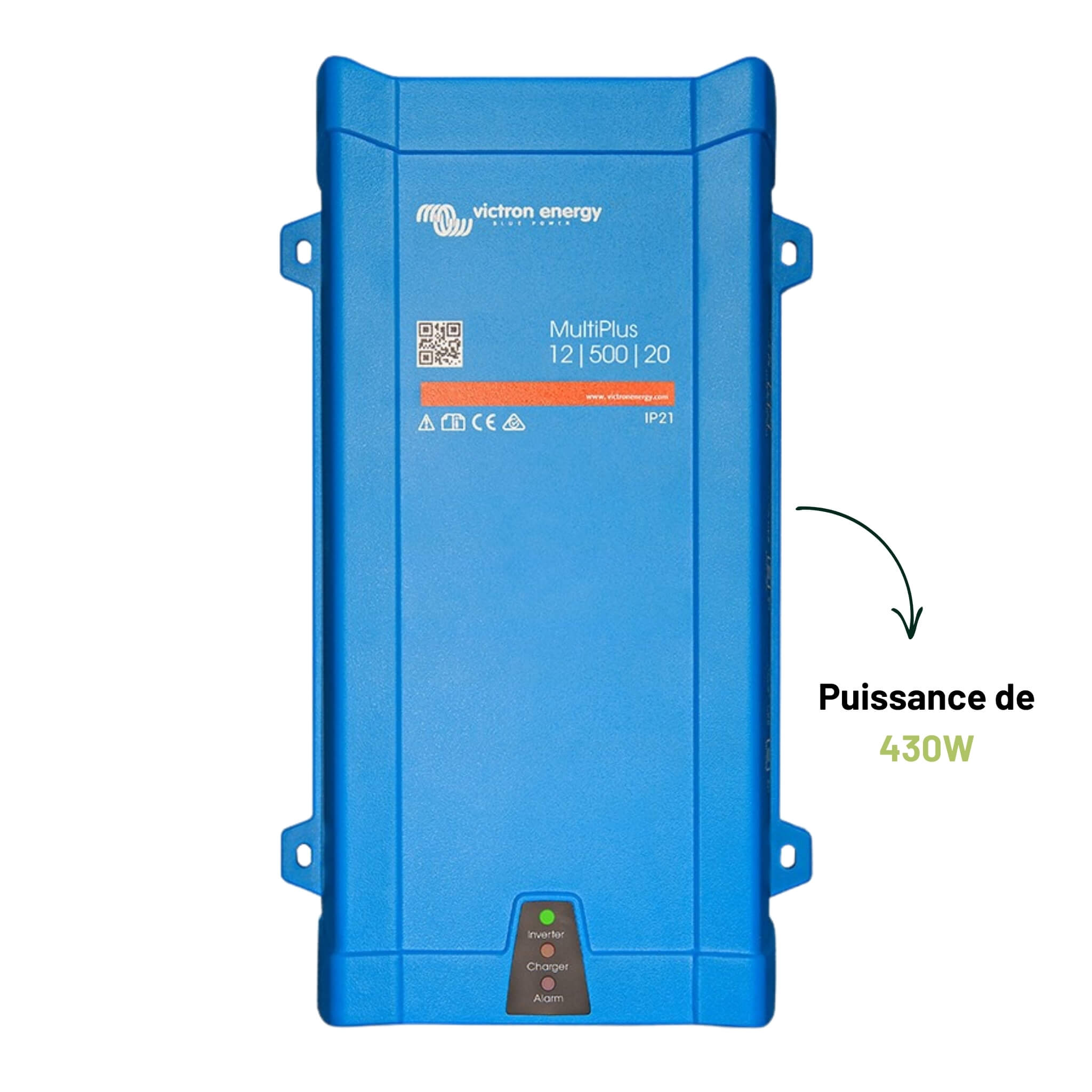

À titre illustratif, grâce à ses 430W, le Multiplus 12/500/20 peut alimenter un moulin à café, un mixeur plongeant ou un ordinateur portable pour jeux vidéo.

Fonctionnalité de recharge du Victron Energy Multiplus 12/500/20

Recharge adaptative en quatre phases du convertisseur et chargeur MultiPlus Victron 12/500/20

Le MultiPlus améliore la revitalisation des batteries par une courbe de charge en quatre phases :

• Bulk : recharge accélérée pour une efficacité maximale.
• Absorption : stabilisation de la tension afin d’accroître la durabilité des batteries.
• Float : maintien d’un niveau de charge idéal sur la durée.
• Veille : prévention de la surcharge pendant les phases d’inactivité.

En configuration chargeur, le Multiplus 12/500/20 fournit un courant de 20A. Pour illustration, avec une batterie de 100Ah, celle-ci atteindra une recharge complète en 5 heures (de 0 à 100%).

Mise en place du convertisseur chargeur 500VA 12V 20A-16A – MultiPlus – Victron Energy

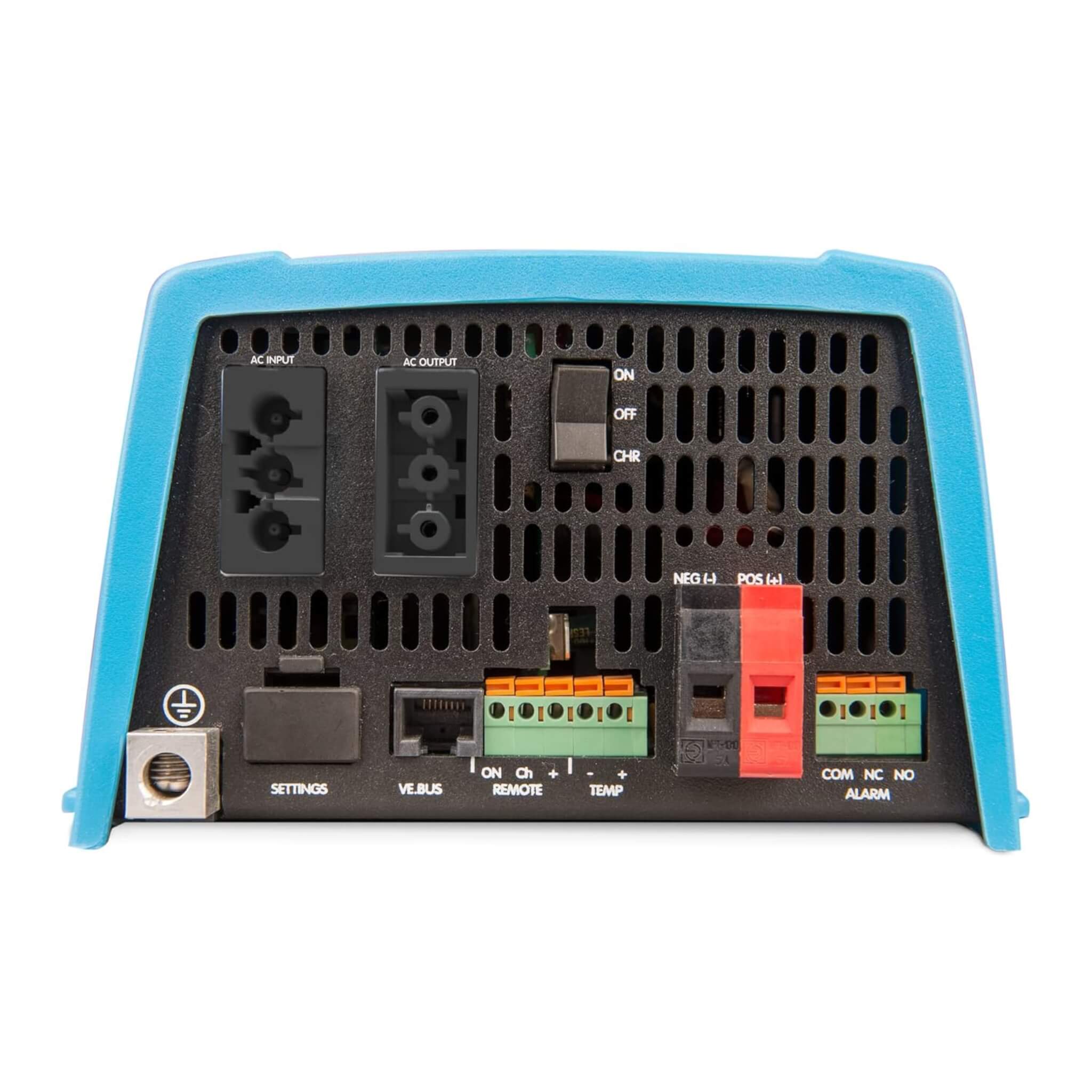

Connexions du convertisseur chargeur MultiPlus Victron 12/500/20

Pour installer votre MultiPlus 12V/230V – 500VA/20, suivez ces conseils pratiques :

• Section de câble minimale:
  • 2.5 mm² pour une longueur de 1 mètre
  • 6 mm² pour une longueur de 2 mètres
  • 10 mm² pour une longueur de 3 mètres
  • 10 mm² pour une longueur de 4 mètres
  • 16 mm² pour une longueur de 5 mètres​
• Capacité de batterie suggérée : de 60 Ah à 300 Ah pour une performance optimale

Installation électrique 230 V du Victron MultiPlus 12/500/20 : les étapes essentielles

Pour une intégration réussie du Victron MultiPlus dans un fourgon ou un van aménagé, respectez cette séquence de branchements :

1. Connexion en 12 V – source principale du MultiPlus
   Le MultiPlus tire son énergie directement de la batterie auxiliaire 12 V. C’est cette source qui permet de générer du courant alternatif 230 V en l’absence de réseau.
   Reliez la borne + du MultiPlus à la borne positive de la batterie, avec un fusible ou disjoncteur approprié. La borne négative se connecte à la masse de la batterie.
2. Raccordement au réseau 230 V – source secteur
   L’alimentation entre par la prise P17 externe. Elle transite par un disjoncteur différentiel pour la sécurité des usagers, puis par un disjoncteur calibré pour la puissance (jusqu’à 16 A). Ce flux alimente l’entrée CA IN du MultiPlus. Adaptez la section des câbles en fonction de la puissance et de la distance.
3. Distribution 230 V – sortie CA OUT
   La sortie s’effectue via la borne CA OUT du MultiPlus. Protégez ce circuit avec un interrupteur différentiel, puis distribuez-le vers vos appareils au moyen de disjoncteurs dédiés.

Utilisation en mode connecté au réseau du convertisseur + chargeur Victron Multiplus 12/500/20

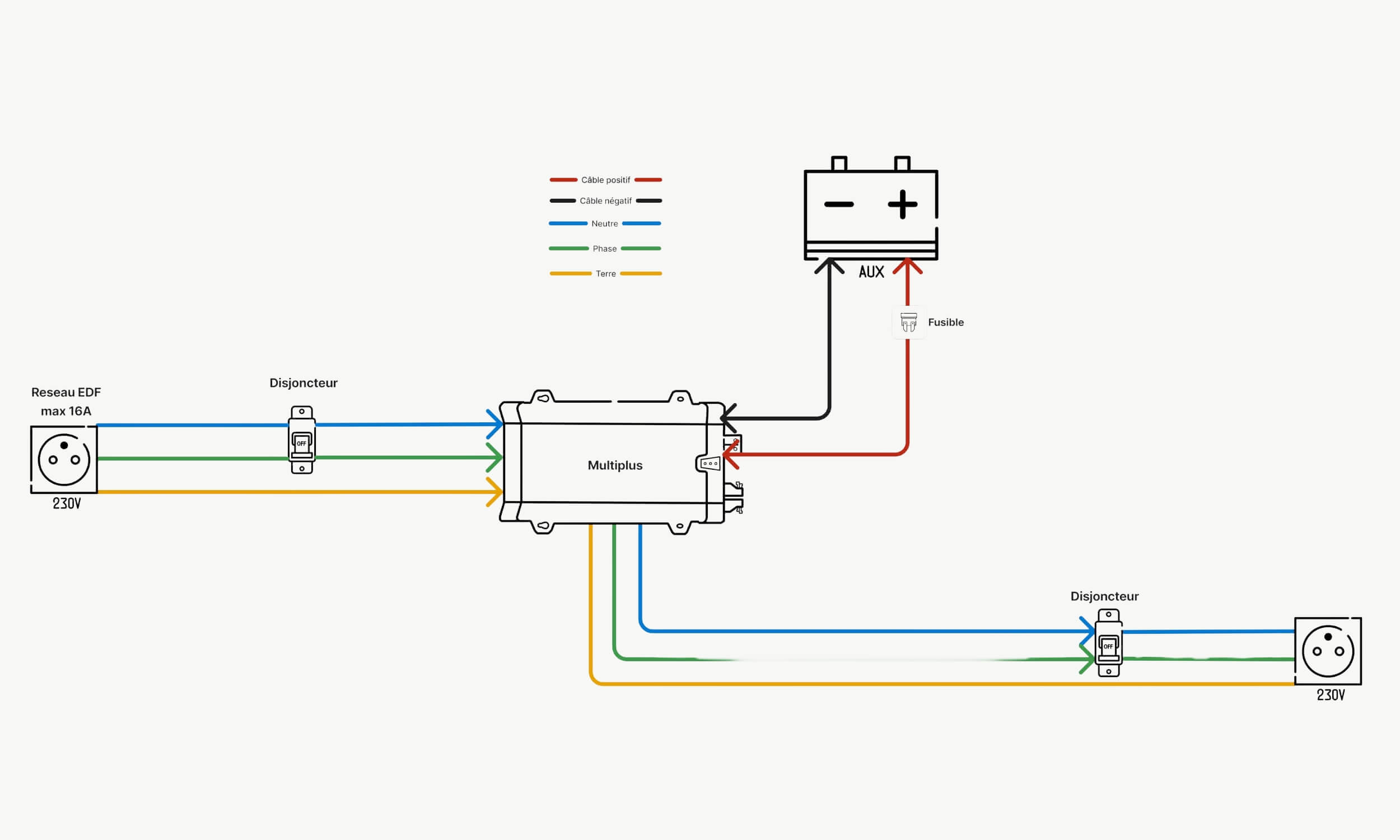

Branché sur une prise classique (16 A), le MultiPlus répartit judicieusement l’énergie entre la revitalisation de la batterie secondaire et l’alimentation de vos dispositifs à bord.

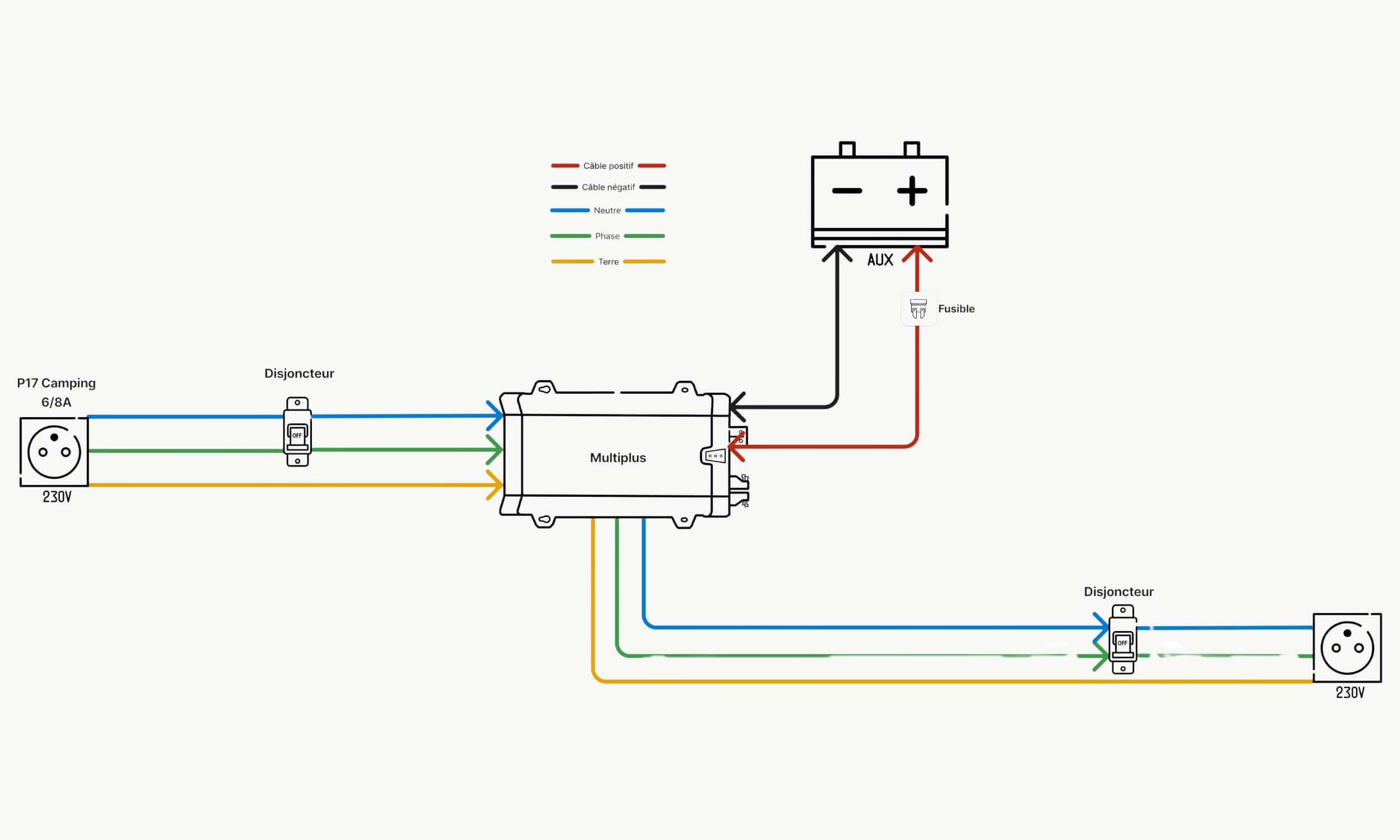

Utilisation sur borne de camping du convertisseur chargeur Multiplus 12/500/20 Victron Energy

Si la borne ne délivre que 6 A, le MultiPlus exploite au mieux cette puissance, et puise le complément dans la batterie auxiliaire.

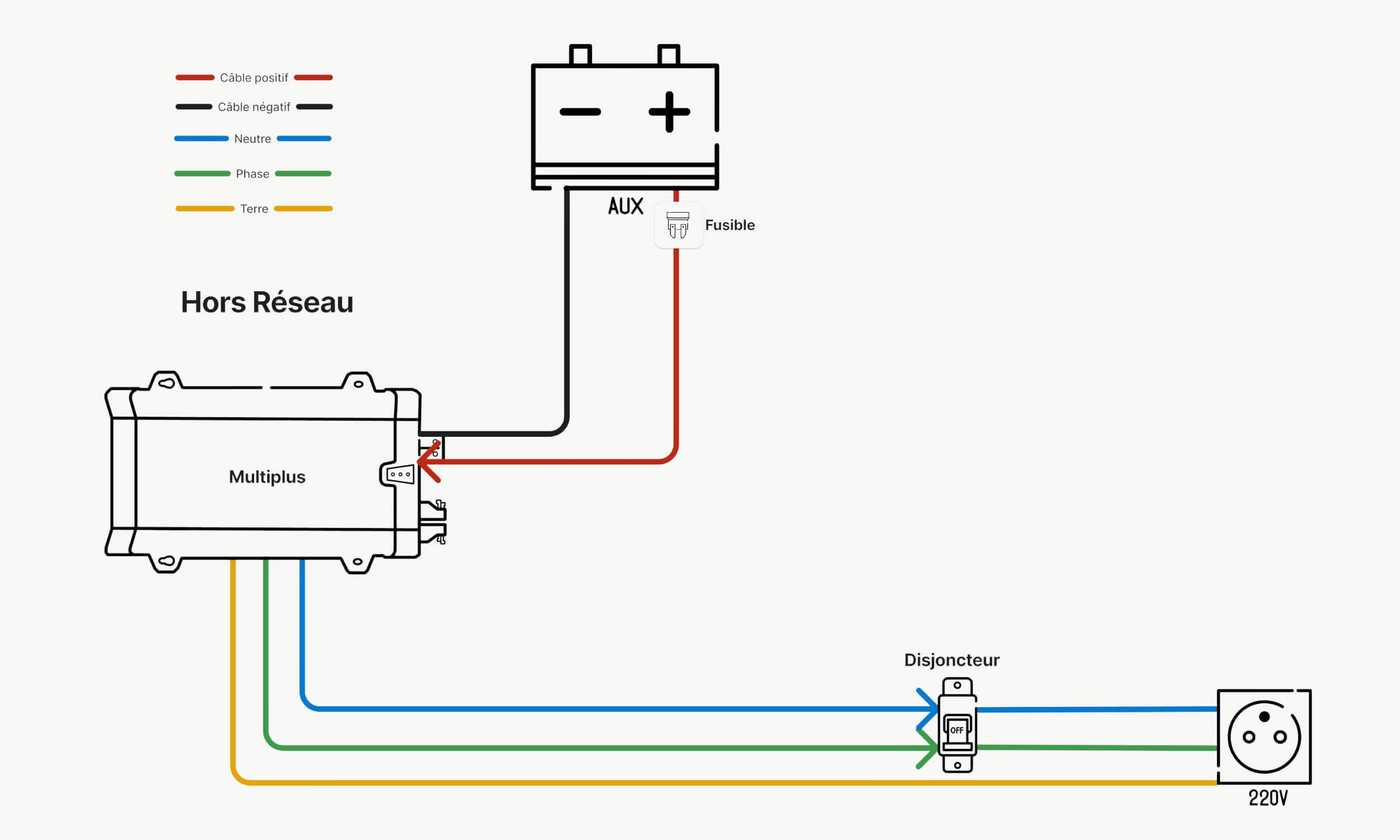

Fonctionnement hors réseau du convertisseur 230V et chargeur batterie 12V Multiplus 12/500/20

En l’absence de source externe, le MultiPlus s’appuie exclusivement sur la batterie auxiliaire pour fournir du 230 V à votre installation, en fonction des réserves disponibles.

Configuration du convertisseur + chargeur MultiPlus Victron 12/500/20

Livré avec des réglages par défaut, le MultiPlus nécessite des ajustements selon votre batterie, en consultant le manuel.
Pour une personnalisation, modifiez simplement les interrupteurs DIP. Pour des options plus poussées, utilisez VEConfig ou un dongle VE.Bus Smart.

Caractéristiques du convertisseur chargeur Multiplus 12/500/20 Victron Energy

CONVERTISSEUR

• Plage de tension d’alimentation : 9.5-17V
• Sortie : Tension de sortie : 230 VCA ± 2 % Fréquence : 50 Hz ± 0,1 %
• Puissance de sortie continue : 500 VA
• Puissance de sortie continue: 430 W
• Puissance de crête : 900W
• Efficacité max : 90%
• Consommation à vide : 6W
• Consommation à vide en mode recherche : 2W

CHARGEUR

• Entrée CA : Plage de tension d’alimentation : 187-265 VCA Fréquence d’entrée : 45 – 65 Hz
• Tension de charge “d’absorption” : 14.4V
• Tension de charge “float” : 13.8V
• Mode stockage : 13.2V
• Courant de charge de batterie de service : 20A
• Courant de charge de batterie de démarrage : 1A
• Sonde de température de batterie : oui

GENERAL

• Relais programmable : Oui
• Protection : a – g
• Caractéristiques communes Plage de température d’exploitation : -40 à +65 °/ Humidité: max 95 %

BOITIER
Raccordement batterie : 16 mm2
Connexion CA 230V : Connexion CA 230 V Connecteur G-ST18i
Poids : 4.4kg
Dimensions (hxlxp) : 311 x 182 x 100 mm

PDF Manuel d’installation du convertisseur chargeur Multiplus 12/500/20 Victron Energy
