Connecteurs, panneaux solaires, trois panneaux

Connecteurs 3 panneaux solaires en parallèle

Ce connecteur relie plusieurs panneaux solaires en parallèle pour une production d’énergie optimale :

Offre une connexion solaire efficace et rapide,
Permet de brancher 3 panneaux jusqu’à 40A cumulés, augmentant l’autonomie énergétique,
Utilise des raccords MC4 standards pour une installation simple,
Comprend deux connecteurs pour un montage complet,
S’adapte à tous les panneaux solaires équipés de MC4, facilitant l’équipement d’un véhicule de loisir.

En savoir plus sur les connecteurs pour panneaux solaires

Catégories : Électricité, MC4, Panneau solaire

25.00 € TTC

Plus que 5 en stock

Informations produit
Produits compatibles
Produits similaires
Avis clients
Q&R

Informations produit

Description

Relier trois panneaux solaires en parallèle

Les raccords solaires pour trois panneaux proposés par Uniteck peuvent gérer jusqu’à 20A provenant des panneaux. Ils facilitent la liaison de trois panneaux solaires de puissance identique. Par exemple, il est possible d’associer trois panneaux solaires Ecoflow de 110W, obtenant ainsi 18A à 18,5V, ce qui équivaut à environ 330W !

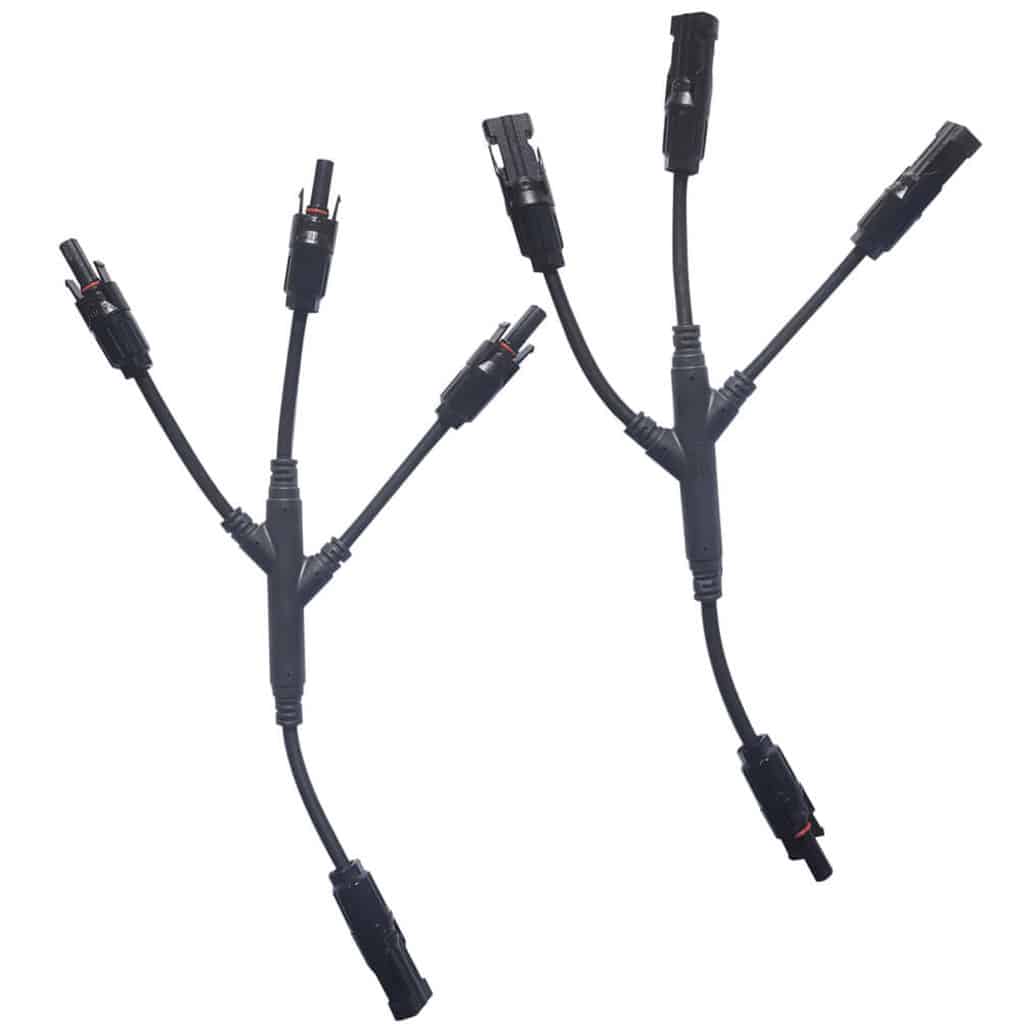

Cet ensemble inclut deux raccords à trois branches, l’un mâle et l’autre femelle, destinés respectivement au positif + et au négatif -. Ces connecteurs MC4 pour installations solaires sont totalement imperméables et robustes face aux intempéries, avec un assemblage simple en un seul clic, sans recourir à des outils.

Voici le schéma pour assembler vos trois panneaux solaires à l’aide de ces raccords triples :

Quelles distinctions entre un montage en série et en parallèle pour vos panneaux solaires ?

La méthode de liaison de plusieurs panneaux solaires revêt une grande importance, car deux options s’offrent à vous lorsque vous disposez de plusieurs panneaux :

Comment connecter vos panneaux solaires en parallèle ?

Pour y parvenir, optez pour un connecteur multiple tel que celui-ci. Cela offre l’avantage de :

Additionner les courants de sortie des panneaux solaires.
- Ainsi, trois unités de 110W délivrant 6A à 18,5V produisent 18A à 18,5V, soit 330W,
Un courant de sortie important = recharge accélérée des batteries,
Configuration idéale pour une setup nomade dans un van aménagé, afin de stocker l’énergie sur des batteries en 12V ou 24V.

Panneaux solaires reliés en série cumulent leur voltage

En choisissant un assemblage en série pour vos panneaux solaires, ils sont connectés les uns après les autres :

Les voltages en sortie de chaque panneau s’additionnent,
- Trois panneaux de 110Wfournissent alors 6A à 55,5V.
Cette configuration permet d’utiliser des régulateurs de charge plus modestes et simplifie la transformation en 230V, ce qui s’avère pratique si vous privilégiez l’usage du 230V dans votre fourgon aménagé ou véhicule de loisir.
