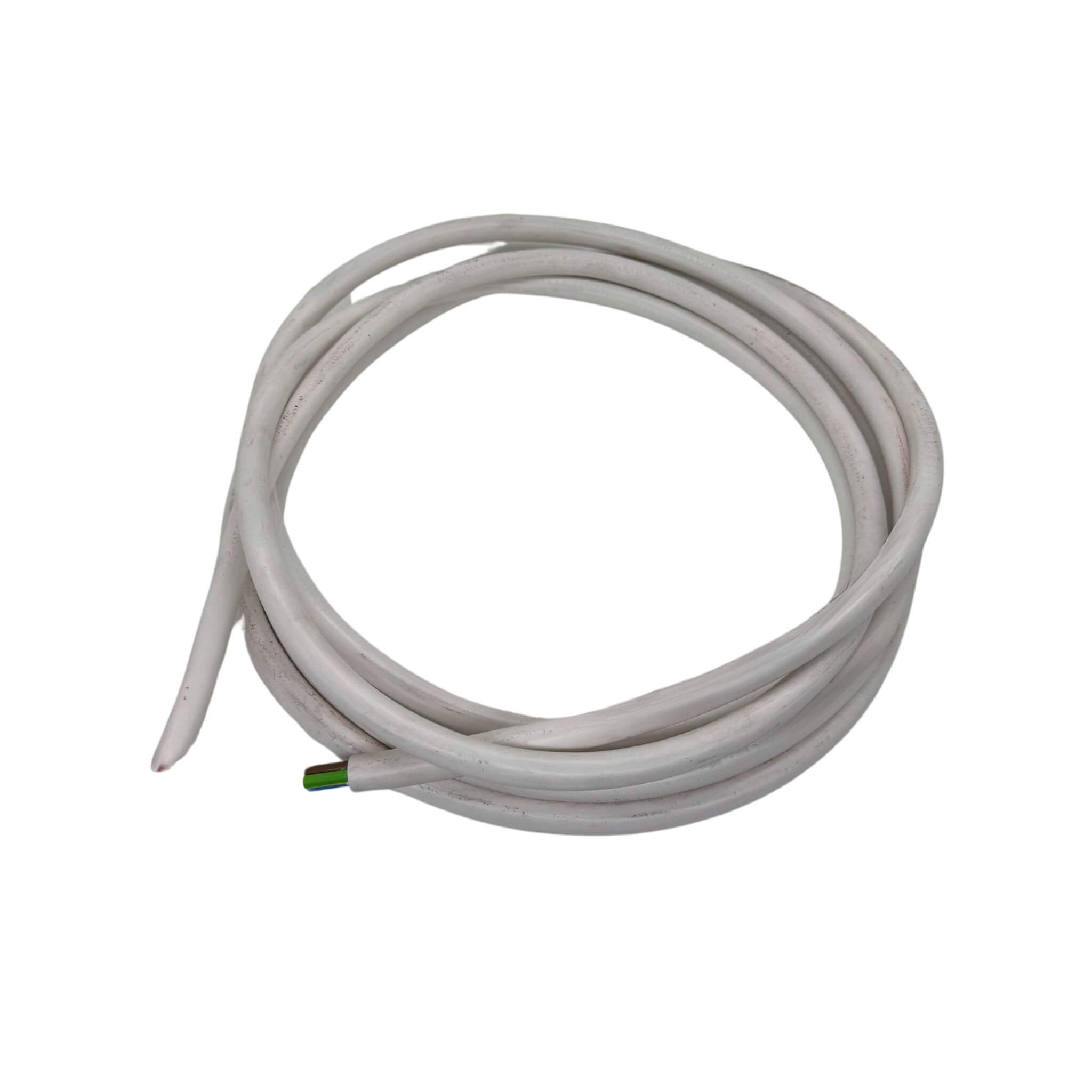

Câble souple 3 conducteurs H05VVF 1mm² x5 mètres

Description

Ce câble flexible H05VVF doté de 3 conducteurs est disponible en segments de 5 mètres. Si vous commandez plusieurs unités (ex : 7 unités), nous vous expédierons un unique câble continu de 35 mètres. Une marge de +/- 3 % est possible sur la mesure, due aux contraintes de découpe technique. Chaque pièce est vérifiée par nos soins pour assurer une longueur aussi précise que possible à votre demande.

Idéal pour monter des réseaux électriques en 230 V au sein des fourgons aménagés, ce modèle offre une flexibilité optimale et une enveloppe en PVC qui respecte les standards des aménagements VASP, tout en protégeant efficacement les fils internes.

À noter : Comme les câbles sont préparés sur mesure, ils ne peuvent faire l’objet d’un échange ou d’un remboursement. En cas d’hésitation, contactez-nous avant de finaliser votre achat pour des conseils adaptés.

Pourquoi opter pour un câble flexible H05VVF 3 x 1 mm² dans un véhicule de loisir ?

Composé de fils multibrins, le câble H05VVF de 1 mm² gagne en malléabilité par rapport à un modèle rigide traditionnel. Cette caractéristique lui permet de résister efficacement aux secousses générées par la route, réduisant ainsi les dangers de rupture anticipée.

C’est pour cette flexibilité que les réglementations VASP préconisent les câbles souples pour les circuits 230 V dans les vans aménagés et fourgons. Vous pouvez ainsi assembler votre système électrique avec confiance, en utilisant un équipement adapté aux déplacements.

Câble flexible à 3 conducteurs 1 mm² pour installation 230 V

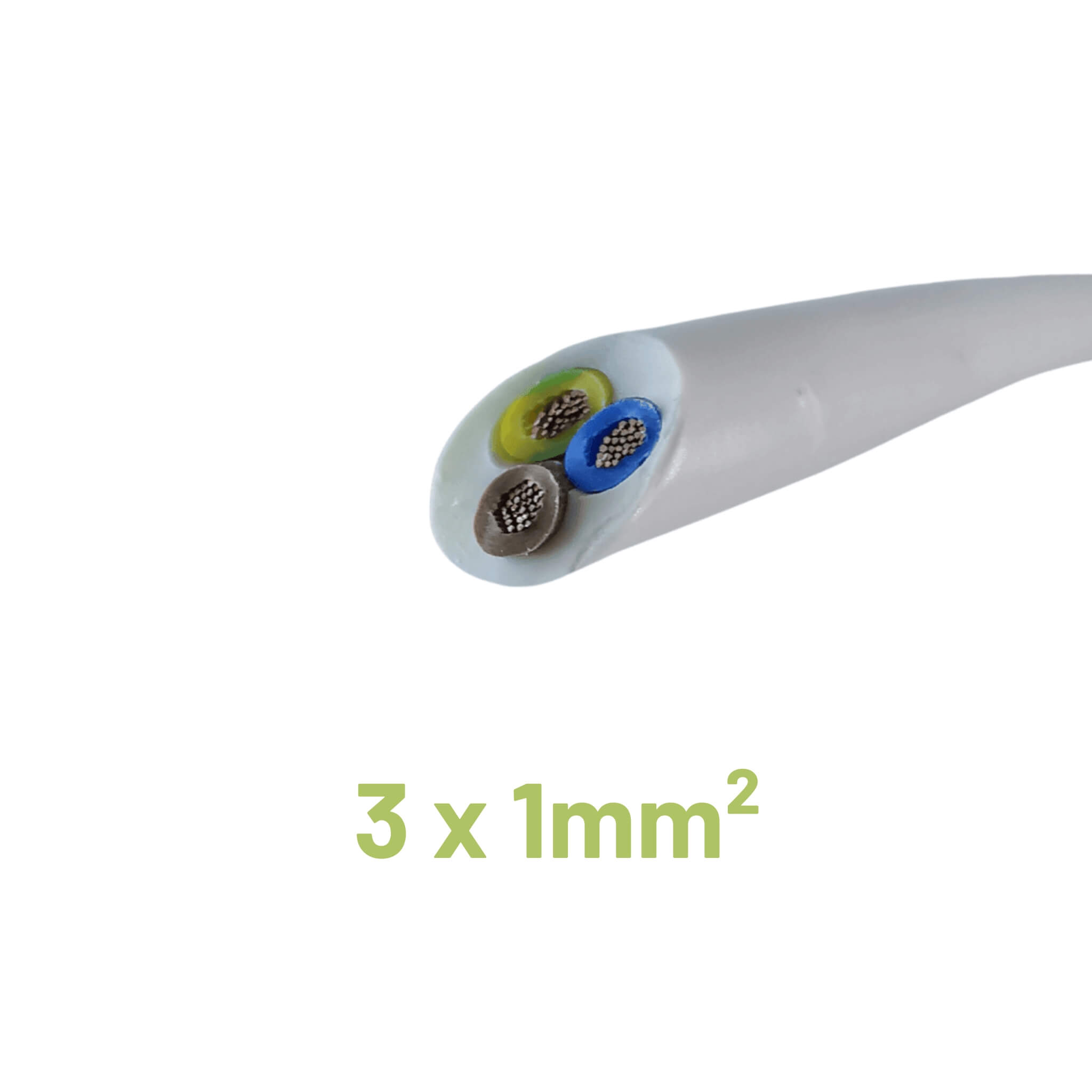

Le câble H05VVF intègre trois fils en cuivre flexible, chacun d’une section de 1 mm². Il est conçu pour les circuits en 230 V, que ce soit connecté à une borne de camping ou à un onduleur 12 V / 230 V.

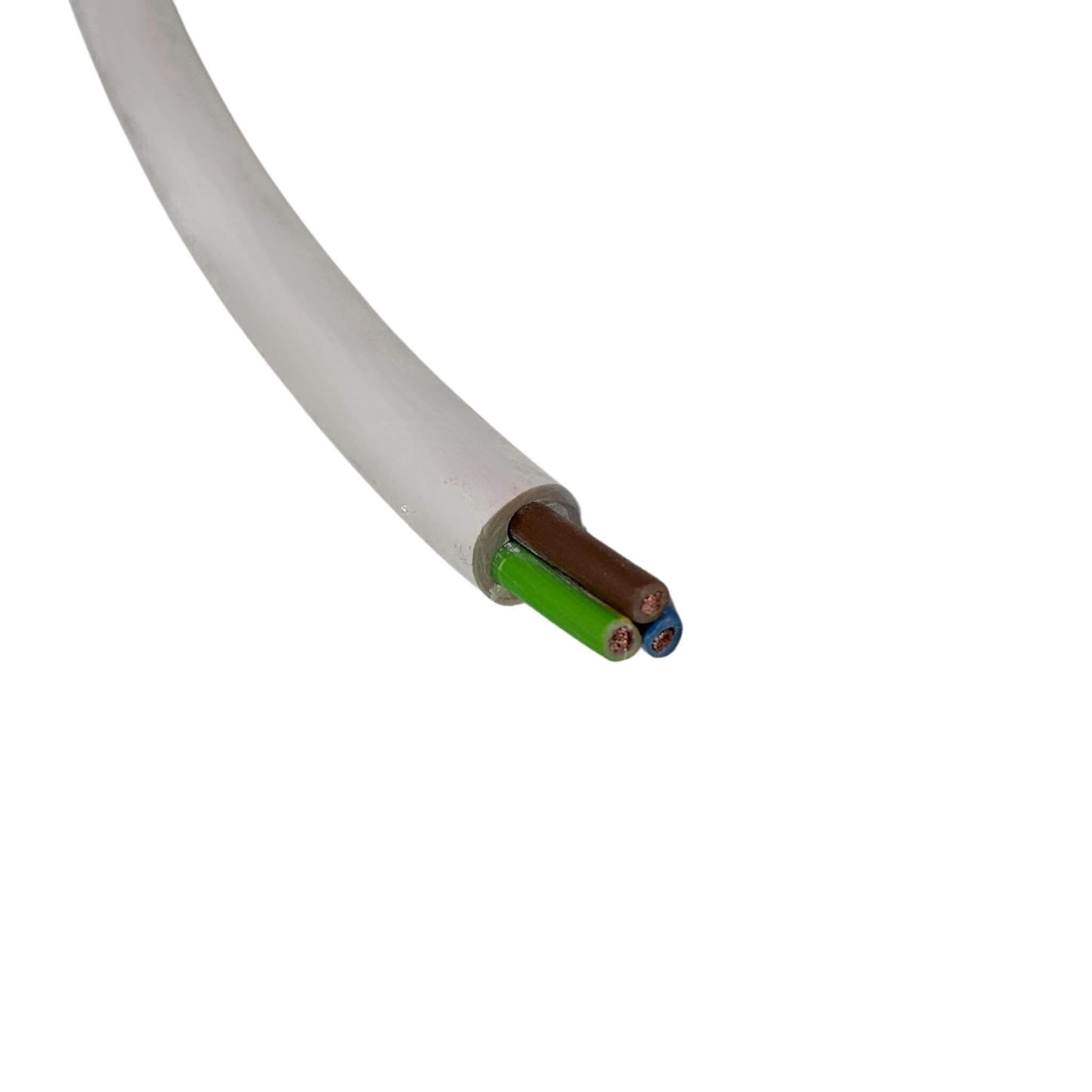

Les fils sont identifiés par des couleurs normalisées :

• Marron : phase
• Bleu : neutre
• Vert/jaune : terre

Cela simplifie les connexions tout en adhérant aux règles de sécurité. Son rayon de courbure minimal équivaut à 6 fois son diamètre, facilitant son intégration dans les espaces restreints de votre aménagement.

Conception respectant les normes VASP du câble flexible 3 conducteurs H05VVF 3 x 1mm²

Ce câble H05VVF satisfait pleinement les critères réglementaires pour les circuits 230 V intégrés.

• Type de conducteur : cuivre multibrins flexible
• Normes techniques : HD 21.5 S3 / NF C 32-201
• Comportement au feu : conforme à la norme NF C 32-070, non propagateur de flamme
• Repérage des couleurs : en accord avec la norme HD 308 S2

Grâce à ces certifications, vous bénéficiez d’un câble sécurisé, durable et approuvé pour les installations en van aménagé.

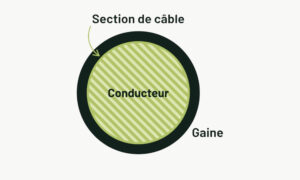

Quelle section choisir pour un câble en H05VVF 3 x 1 mm² ?

Un câble à 3 conducteurs s’impose pour toute distribution en 230 V, car il permet de relier la phase, le neutre et la terre. Examinons comment vérifier si la section de 1 mm² est appropriée à votre configuration.

Quelle puissance et longueur pour un câble 3 x 1 mm² en circuit 230V?

En 230 V, ce câble supporte jusqu’à 2070 W sur 8,75 mètres (soit 17 m aller+retour). Au-delà de ces limites, privilégiez une section supérieure pour minimiser les déperditions et les surchauffe.

	529W / 2.3A	1058W / 4.6A	1564W / 6.8A	2070W / 9A	2645W / 11.5A	3105 W / 13.5A	3680 W / 16A
0,75 mm²	50m	25m	17m	12m	10m	8m	x
1 mm²	67m	33m	22m	17m	13m	11m	9m
1,5 mm²	100m	50m	33m	25m	20m	17m	14m
2,5 mm²	165m	84m	57m	43m	34m	29m	24m

Utilisation depuis un convertisseur 12 V / 230 V du câble flexible 3 conducteurs H05VVF 3 x 1mm²

Par exemple, pour un convertisseur de 3000W placé à 5 mètres de la prise, optez pour du 1 mm² (soit 10m aller+retou).

Câble 3×1 mm² pour le raccordement des prises 230 V

Le calibrage du câble se base sur la puissance maximale délivrable par votre convertisseur, et non seulement sur l’appareil connecté. Il est judicieux de sélectionner une section adéquate dès le début, pour assurer la fiabilité de votre setup, même en cas d’ajout d’équipements plus gourmands par la suite.
