Busbar 150A 2P avec 10 vis + couvercle Victron

Description

Distribution électrique sécurisée pour votre van : Busbar 150A 2P avec 10 vis + couvercle Victron

Le Busbar 150A 2P avec couvercle Victron Energy est une barre de distribution conçue pour les installations électriques en courant continu jusqu’à 70 VDC. Avec ses 10 vis de connexion et sa configuration 2 pôles, elle permet de centraliser et de distribuer le courant dans un fourgon aménagé de manière organisée, sécurisée et pérenne.

Contrairement à des solutions de câblage direct ou des barrettes de distribution génériques, ce modèle Victron Energy intègre une bande de busbar en cuivre étamé (section 2,4 x 19 mm), des bornes en acier inoxydable et un couvercle en polycarbonate transparent — une combinaison de matériaux qui garantit à la fois la conductivité, la résistance à la corrosion et la sécurité électrique.

Caractéristiques techniques du Busbar 150A 70V 2 pôles Victron

Matériaux et construction de la barre omnibus 150A Victron 2P avec 10 vis + couvercle Victron

La base est moulée en ABS noir classé UL 94 V-0, c’est-à-dire certifiée auto-extinguible : elle cesse de brûler dès que la source de chaleur est retirée. Le couvercle en polycarbonate transparent classé UL 94 HB permet de visualiser les connexions en un coup d’œil, sans avoir à démonter l’ensemble.

Les bornes en acier inoxydable (diamètre 6,35 mm, hauteur 17 mm) acceptent les vis de borne au format 8-32 / 4,2 mm, vissées avec un couple recommandé de 7 N·m. Ce couple est important à respecter pour garantir un contact électrique fiable sans déformer les bornes.

Dimensions et poids du Busbar 150 A 70 V 2 pôles et 10 vis Victron

L’ensemble avec couvercle mesure 45 x 152,4 x 32 mm (H x L x P) pour un poids de 0,3 kg (avec 4 bornes). Ces dimensions compactes permettent une intégration dans des espaces d’installation restreints, que ce soit dans un tableau électrique ou fixé directement sur un châssis.

Gestion électrique optimisée en van avec le Busbar 150A 2P avec couvercle (10 vis) – Victron Energy

Distribution adaptée aux installations 12V et 24V grâce au Busbar 150A 2P avec 10 vis + couvercle Victron

Avec une tension maximale de 70 VDC, cette barre omnibus Victron est compatible avec les installations en 12V, 24V et 48V couramment utilisées dans les fourgons aménagés. Elle supporte un courant continu jusqu’à 150 A, ce qui la rend parfaite pour raccorder des chargeurs solaires, des convertisseurs ou des batteries lithium en parallèle.

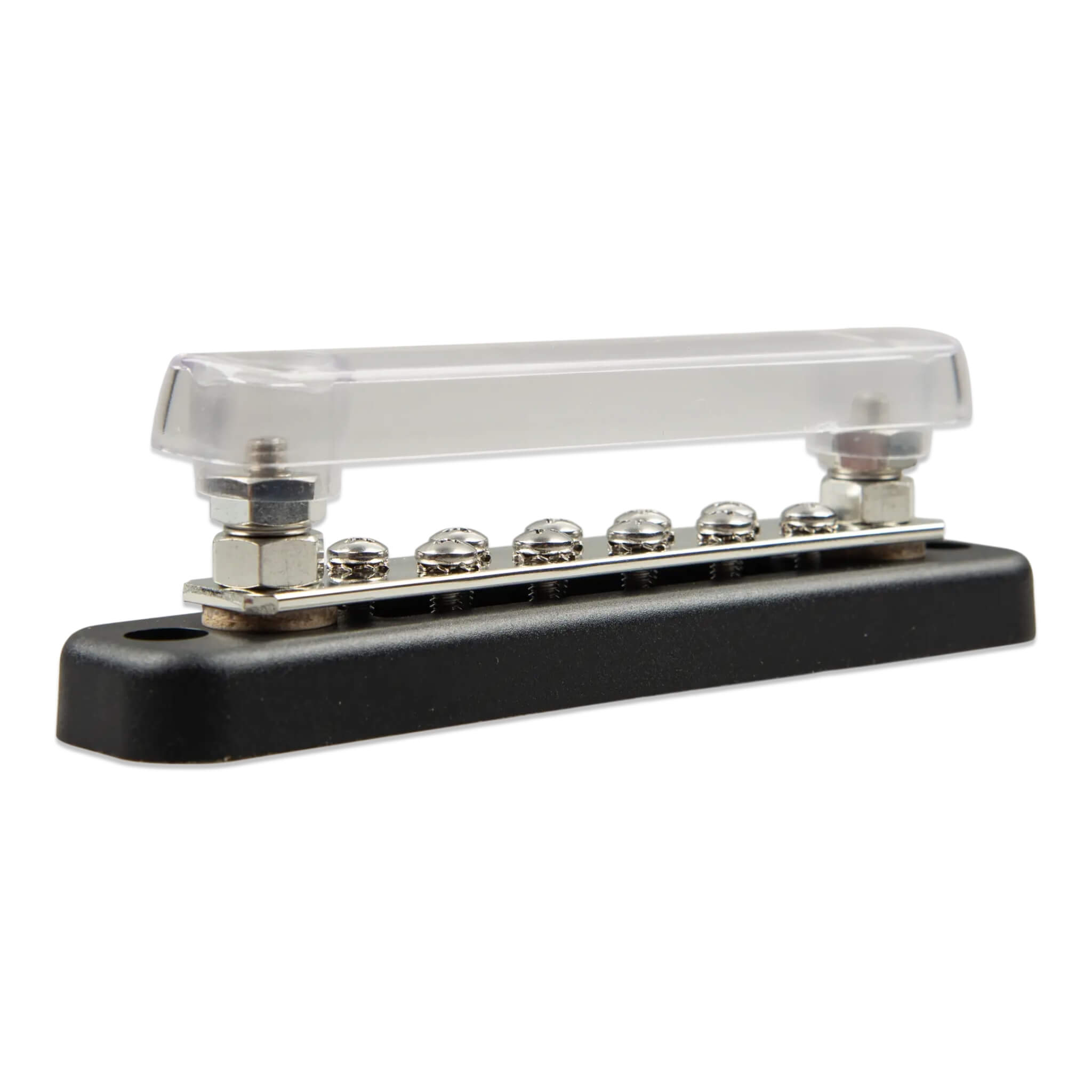

Couvercle transparent du Busbar – 150A / 70V – 2P avec 10 vis – avec couverture – Victron Energy : sécurité et lisibilité du câblage

Le couvercle en polycarbonate offre une double fonction : il protège les connexions contre les contacts accidentels et les projections, tout en laissant visible l’état du câblage. Dans un van, où l’accès aux installations est parfois limité, cette transparence facilite les vérifications visuelles sans démontage.

10 vis de connexion du Barre omnibus 150A 2P avec 10 vis + couvercle Victron pour une distribution optimisée

Grâce à ses 10 points de connexions, ce busbar Victron permet de centraliser plusieurs départs sur une même source. Cela réduit le nombre de connexions directes sur les bornes de batterie, améliore la lisibilité du schéma électrique et limite les risques de faux contacts liés à une surcharge de cosses.

Installation de la busbar 150A 2P avec 10 vis et couvercle dans votre van

1. Choisir un emplacement sec, accessible et proche des équipements à alimenter.
2. Fixer la base ABS sur le support (châssis, tableau ou profilé) à l’aide des points de fixation prévus.
3. Dénuder et préparer les câbles selon la section adaptée au courant à distribuer.
4. Insérer chaque câble sur la borne correspondante et visser les vis de borne au format 8-32 / 4,2 mm.
5. Serrer chaque vis au couple recommandé de 7 N·m à l’aide d’un tournevis dynamométrique.
6. Vérifier visuellement les connexions à travers le couvercle transparent avant de mettre sous tension.
7. Enclencher le couvercle en polycarbonate pour protéger les connexions.

Préservez la sécurité et maintenance de la barre omnibus 150A 2P avec 10 vis + couvercle Victron

Vérifier périodiquement le couple de serrage des vis de borne, notamment après les premières mises en charge. Les vibrations liées aux déplacements en fourgon peuvent légèrement desserrer les connexions sur le long terme.

Le couvercle en polycarbonate se nettoie avec un chiffon sec ou légèrement humide. Éviter les solvants susceptibles de fragiliser le plastique.

En cas de traces d’oxydation sur les bornes en acier inoxydable, un nettoyage avec un produit de contact électrique adapté suffit à restaurer la conductivité. L’acier inoxydable reste cependant naturellement résistant à la corrosion, ce qui est un avantage dans les environnements à forte variation hygrométrique.

Optimisez votre réseau avec les produits complémentaires au Busbar 150A 2P avec couvercle (10 vis) – Victron Energy

Pour une installation électrique complète et cohérente, ce busbar Victron s’associe idéalement avec :

• Un disjoncteur ou fusible principal pour protéger l’ensemble du circuit en amont
• Un shunt de mesure de courant compatible Victron (BMV ou SmartShunt) pour surveiller la consommation
• Des câbles de batterie à section adaptée au courant distribué (150 A max)
• Un chargeur solaire MPPT Victron raccordable directement sur les bornes du busbar
