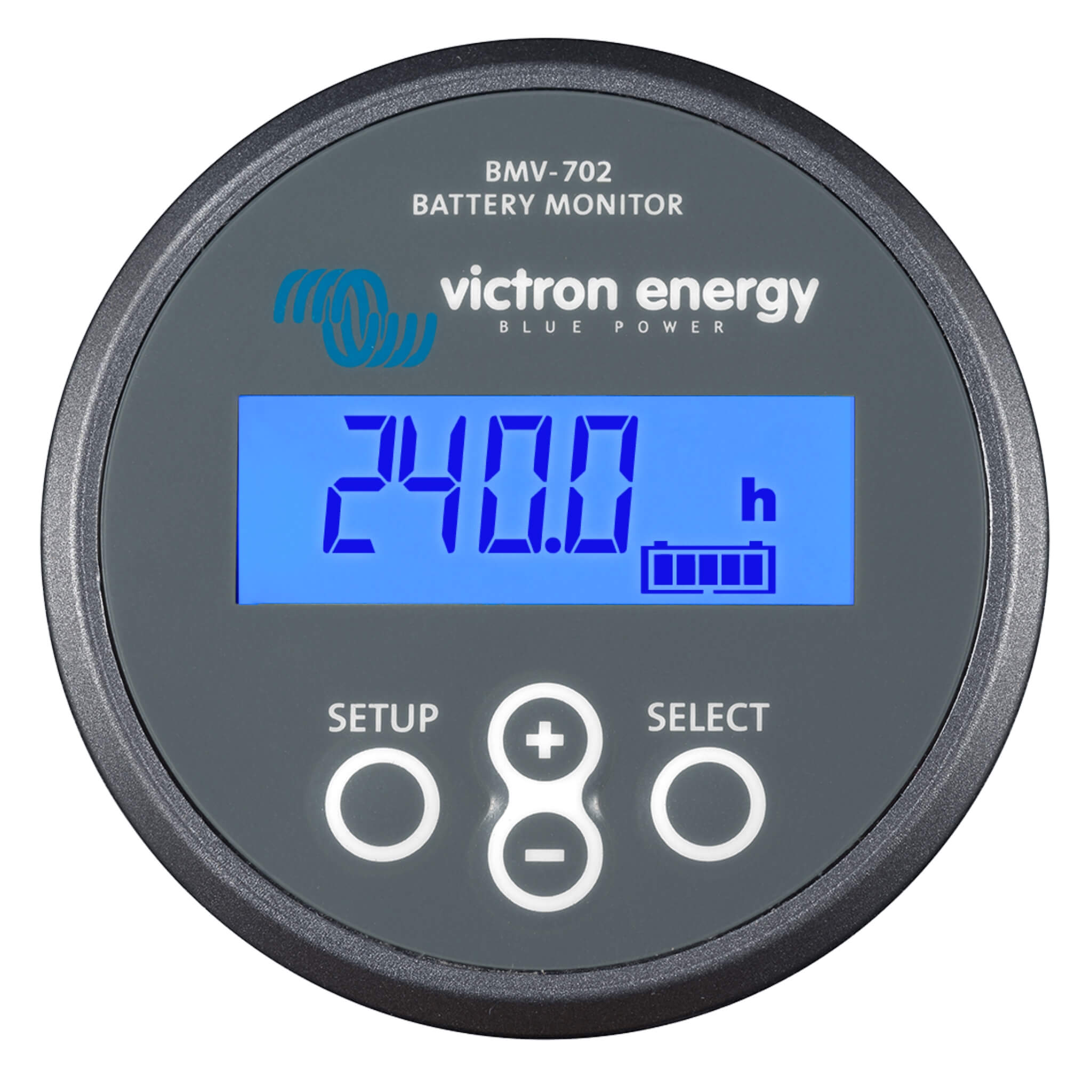

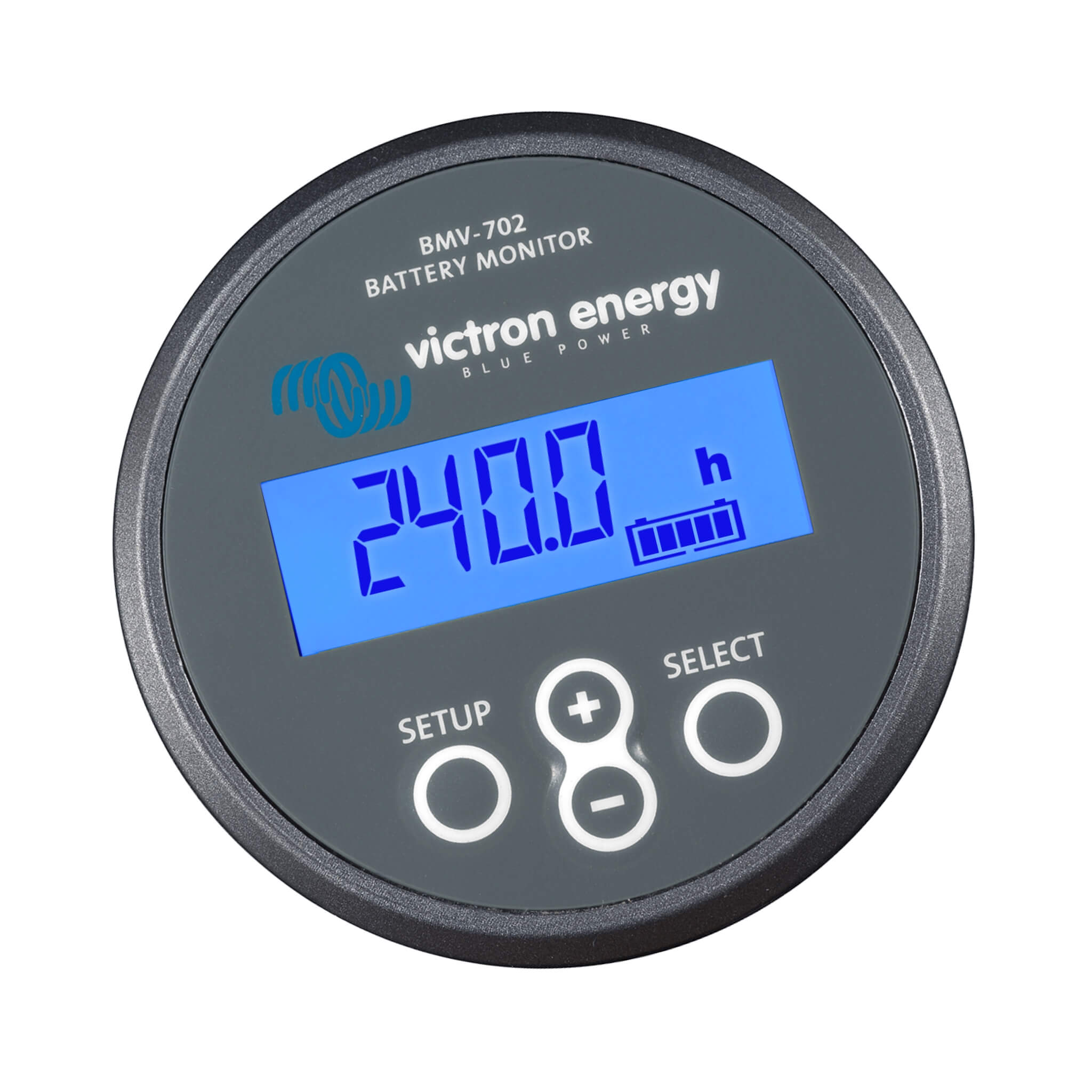

Contrôleur de Batterie BMV-702 Black Victron

Description

Contrôleur de batterie Victron BMV-702 : surveillance précise pour votre fourgon aménagé

Le contrôleur de batterie Victron BMV-702 représente la solution de monitoring haute précision pour gérer efficacement l’énergie de votre van aménagé. Conçu pour les installations 12V et 24V, ce moniteur vous offre une visibilité complète sur l’état de votre batterie auxiliaire, un élément crucial pour l’autonomie électrique en voyage.

Contrairement aux simples voltmètres qui ne donnent qu’une indication approximative, le BMV-702 calcule avec précision l’état de charge réel en mesurant continuellement les flux d’énergie entrants et sortants. Cette technologie de comptage d’ampères-heures vous permet de connaître exactement combien d’énergie reste disponible dans votre batterie, comme une jauge d’essence pour votre installation électrique.

Compatible avec tous les types de batteries (plomb-acide, AGM, Gel et Lithium LiFePO4), ce contrôleur s’adapte parfaitement aux différentes configurations d’aménagement de fourgon, qu’il s’agisse d’une installation simple ou d’un réseau électrique complexe avec panneaux solaires et convertisseur.

Caractéristiques techniques du Victron BMV 702 pour installations nomades

L’excellence technique du Victron BMV 702 se traduit par une précision de mesure remarquable : ±0,3% pour la tension et ±0,4% pour le courant. Ces performances garantissent un suivi fiable de votre consommation électrique, essentiel pour optimiser l’autonomie de votre fourgon.

Détails des spécifications du Victron Energy BMV 702 BLACK

• Tension d’alimentation universelle : 6,5 à 95 Vdc
• Consommation ultra-faible : moins de 4 mA (rétroéclairage éteint)
• Capacité batterie programmable : 1 à 9999 Ah
• Plage de température de fonctionnement : -40°C à +50°C
• Shunt haute précision 500A/50mV inclus
• Port de communication VE.Direct intégré
• Relais programmable 60V/1A pour alarmes automatiques
• Protection IP55 pour l’unité d’affichage

Le moniteur intègre une entrée auxiliaire polyvalente qui permet de surveiller une seconde batterie (batterie moteur par exemple), le point médian d’un banc de batteries ou la température via une sonde optionnelle. Cette flexibilité fait du BMV-702 un outil particulièrement adapté aux installations électriques évolutives des vans aménagés.

Monitoring précis pour une autonomie énergétique optimisée : BMV 702 VICTRON

L’intégration du BMV 702 VICTRON | contrôleur de batterie 12/24 V dans votre fourgon transforme radicalement la gestion de votre énergie embarquée. Grâce à l’historique complet stocké en mémoire non-volatile, vous pouvez analyser vos habitudes de consommation et optimiser votre installation électrique.

Fonctionnalités intelligentes du Victron BMV-702 pour van aménagé

Le calcul intelligent du temps restant, compensé selon l’effet Peukert et l’efficacité de charge, vous indique précisément combien d’heures d’autonomie sont disponibles au rythme de consommation actuel. Plus besoin de deviner si votre batterie tiendra jusqu’au prochain point de recharge !

Le relais programmable ouvre des possibilités d’automatisation : démarrage automatique d’un générateur quand la batterie descend sous un seuil critique, activation d’une alarme sonore, ou déconnexion automatique des charges non-essentielles pour protéger votre batterie d’une décharge profonde.

L’interface VE.Direct permet une connexion directe aux dispositifs de monitoring Victron GX, offrant ainsi un contrôle à distance via smartphone et la possibilité de créer un véritable réseau intelligent entre tous vos équipements Victron (régulateurs solaires, convertisseurs, chargeurs).

Étapes d’installation du contrôleur de batterie Victron BMV-702 dans votre fourgon

L’installation du moniteur suit une logique claire qui garantit des mesures précises. Voici les étapes essentielles :

1. Montage du shunt : Fixez le shunt dans un endroit sec et accessible. Le côté marqué « BATTERY ONLY » doit être connecté exclusivement au négatif de la batterie, sans aucune autre connexion.
2. Connexion du circuit négatif : Tous les négatifs du fourgon (charges, chargeurs, panneaux solaires) doivent passer par le côté « LOAD AND CHARGER » du shunt. C’est cette configuration qui permet au BMV-702 de mesurer tous les flux d’énergie.
3. Câblage positif : Connectez le câble rouge avec fusible 1A fourni entre le terminal +B1 du shunt et le positif de votre batterie auxiliaire.
4. Liaison shunt-afficheur : Le câble RJ12 de 10 mètres fourni relie le shunt à l’unité d’affichage. Cette longueur généreuse permet de placer l’écran à l’endroit le plus pratique de votre aménagement.
5. Montage de l’écran : Trois options s’offrent à vous – encastrement par l’arrière du panneau, montage frontal, ou installation murale avec le boîtier optionnel.
6. Configuration initiale : L’assistant de configuration guide pas à pas pour définir la capacité de votre batterie et activer les fonctions désirées.

Bonnes pratiques pour le Victron BMV-702 en usage nomade

Pour tirer le meilleur parti de votre contrôleur de batterie Victron BMV-702, quelques bonnes pratiques s’imposent. La synchronisation automatique à 100% s’effectue quand les conditions de charge complète sont détectées, mais vous pouvez aussi effectuer une synchronisation manuelle après une charge complète en maintenant les boutons + et – simultanément.

Entretien et vérifications pour garantir la longévité du BMV 702 VICTRON | contrôleur de batterie 12/24 V

• Vérifiez périodiquement le serrage des connexions sur le shunt (couple maximum 21 Nm)
• Contrôlez l’état des fusibles dans les câbles d’alimentation
• Nettoyez régulièrement l’écran LCD pour maintenir une lisibilité optimale
• Mettez à jour le firmware via VictronConnect pour bénéficier des dernières améliorations

L’analyse des données historiques stockées dans le BMV-702 vous permet d’identifier les appareils énergivores et d’adapter vos habitudes de consommation. Cette connaissance approfondie de votre installation électrique est la clé d’une autonomie prolongée en voyage.

Écosystème Victron : accessoires et produits compatibles avec le BMV 702 VICTRON

Le Victron Energy BMV 702 BLACK s’intègre parfaitement dans l’écosystème Victron Energy. Pour étendre ses fonctionnalités, considérez l’ajout d’un dongle Bluetooth VE.Direct qui transforme votre smartphone en écran déporté via l’application VictronConnect.

Les dispositifs GX (Cerbo GX, Venus GX, ColorControl GX) centralisent toutes les données de votre installation électrique et permettent un monitoring à distance via internet. Cette connexion s’avère particulièrement utile pour surveiller l’état de votre fourgon lors de longues périodes de stationnement.

Pour les installations complexes nécessitant une mesure de courants plus élevés, des shunts de 1000A, 2000A ou 6000A sont disponibles en remplacement du shunt 500A standard. La sonde de température optionnelle permet quant à elle d’optimiser les cycles de charge en fonction de la température ambiante, prolongeant ainsi la durée de vie de vos batteries.
