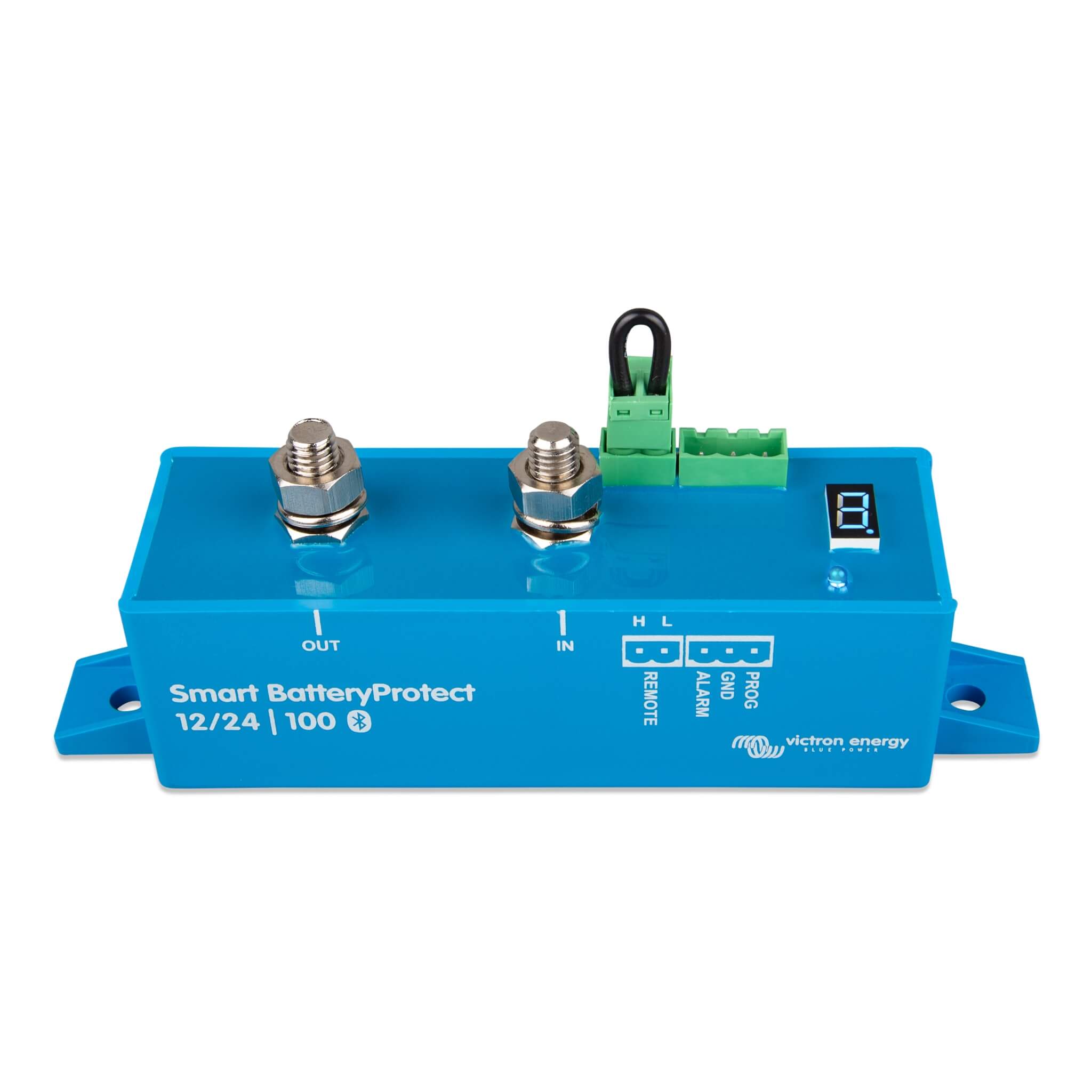

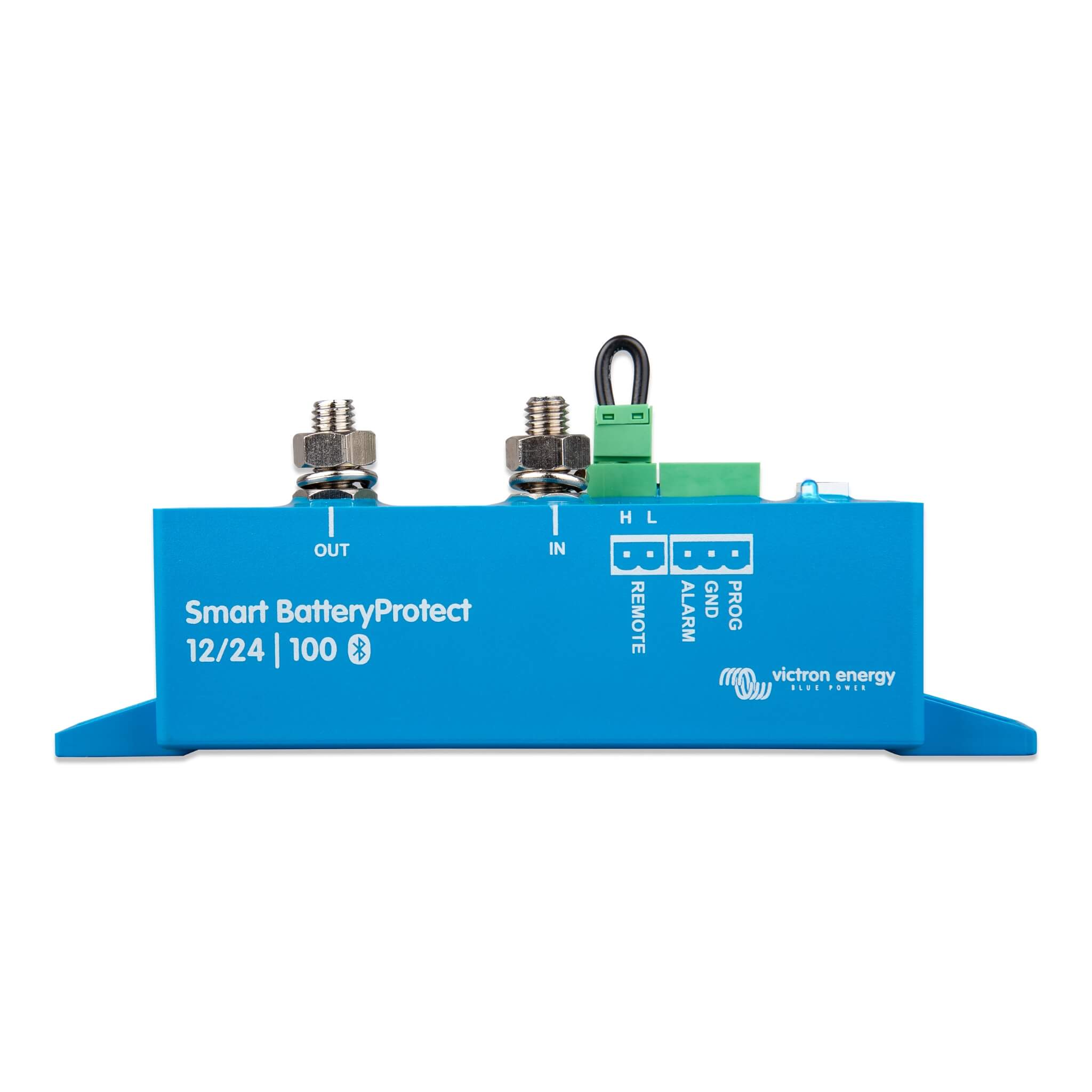

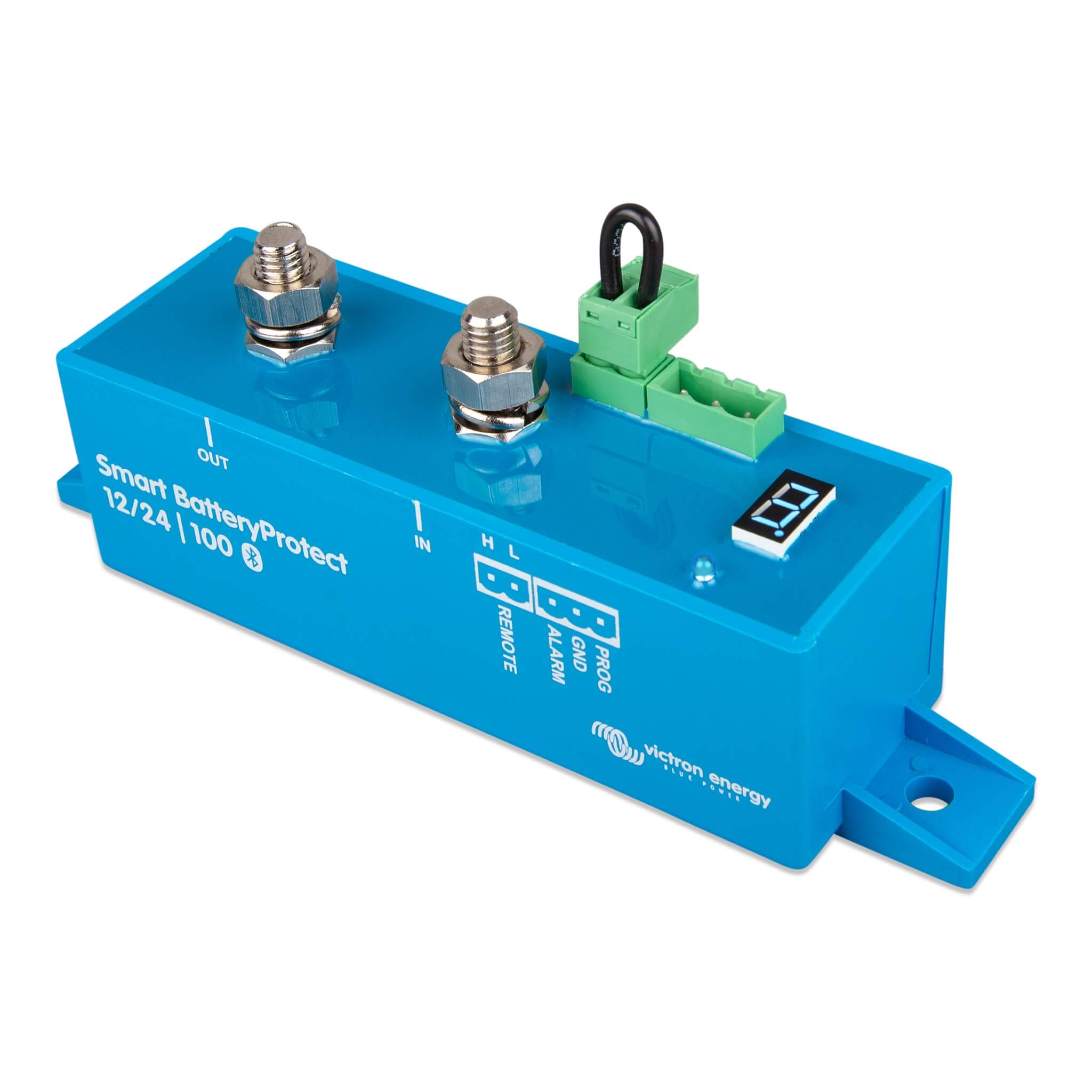

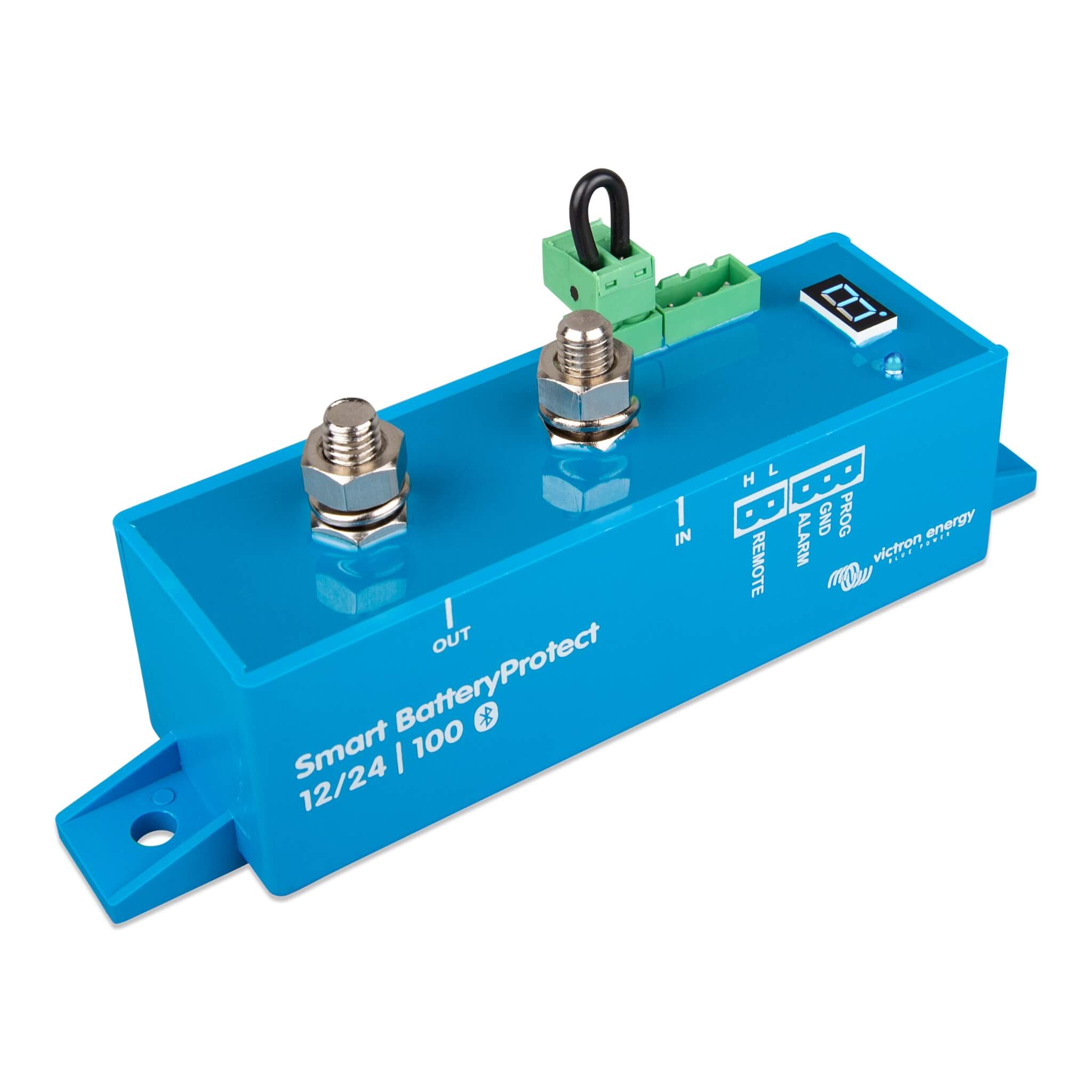

Battery Protect Smart 100A 12/24V Victron

Description

Protection intelligente pour vos batteries grâce au Smart BatteryProtect 12/24V-100A Victron

Le Battery Protect Smart 100A 12/24V Victron Energy est un dispositif de protection de batterie conçu pour les installations électriques embarquées en fourgon aménagé. Son rôle est double : protéger la batterie contre les décharges profondes en déconnectant les charges non essentielles avant l’endommagement irréversible des cellules, et servir d’interrupteur général marche/arrêt pour l’ensemble du circuit de consommation.

Contrairement à un simple fusible ou à un coupe-circuit mécanique, le Smart BatteryProtect intègre une logique de pilotage programmable via Bluetooth, une détection automatique de tension 12/24V, et une architecture MOSFET sans relais — sans étincelles, sans claquements. C’est une solution de protection active adaptée aussi bien aux batteries plomb-acide qu’aux batteries lithium-ion pilotées par BMS externe.

Caractéristiques techniques du VICTRON Smart Battery Protect 100A

Puissance et gestion électrique du BatteryProtect 100A 12/24V Victron Energy

Le dispositif supporte un courant continu maximal de 100A et peut encaisser des pointes jusqu’à 600A pendant 30 secondes, ce qui le rend compatible avec des charges à fort appel de courant au démarrage. La plage de tension de fonctionnement couvre 6 à 35V, avec une détection automatique du système 12V ou 24V réalisée une seule fois à la mise sous tension initiale.

Les seuils de déconnexion par défaut sont fixés à 10,5V (système 12V) ou 21V (système 24V), avec une reconnexion automatique à 12V ou 24V selon la tension détectée. Ces valeurs sont entièrement personnalisables via l’application VictronConnect, avec 9 niveaux prédéfinis ou un paramétrage sur-mesure.

Temporisations et alarme du Smart BatteryProtect 12/24V-100A Victron

La logique de déconnexion intègre trois délais distincts pour éviter les coupures intempestives :

• Délai de sortie d’alarme : 12 secondes avant déconnexion de la charge
• Délai de déconnexion de charge : 90 secondes après franchissement du seuil bas
• Délai de reconnexion : 30 secondes après remontée au seuil de reconnexion

La sortie d’alarme permet de connecter un buzzer, une LED ou un relais pour signaler visuellement ou sonore une tension basse. Elle supporte une charge maximale de 50mA avec protection contre les courts-circuits intégrée.

Protection contre les surtensions et consommation en veille avec le VICTRON Smart Battery Protect 100 A

En cas de surtension, le Smart BatteryProtect 12/24V-100A déconnecte automatiquement la charge si la tension dépasse 16,3V (système 12V) ou 32,6V (système 24V). La consommation en veille est particulièrement faible : 0,7 à 0,9mA sans Bluetooth, 1,2mA avec Bluetooth désactivé, 1,4mA avec Bluetooth activé. Ce niveau de consommation est particulièrement adapté aux batteries lithium-ion, sensibles aux parasitages permanents.

Construction et indice de protection du BatteryProtect Victron 100A 12/24V Victron

Le boîtier compact (61 x 41 x 164 mm, 0,5 kg) bénéficie d’un indice de protection IP67 sur l’électronique (potté intégralement). Les connexions M8 restent en IP00 : elles doivent être installées dans un environnement protégé de l’humidité et des projections. La plage de température de fonctionnement à pleine charge couvre -40°C à +40°C, et jusqu’à 50°C à 60% de la charge nominale.

Sécurité et contrôle intelligent avec le Battery Protect Smart 100A 12/24V

Dans un fourgon aménagé, la batterie de service est l’élément central de l’autonomie. Une décharge trop profonde — même une seule fois — peut réduire durablement sa capacité utile, voire la détruire. Le Battery Protect Smart 100A Victron Energy agit en gardien de seuil : il coupe les consommateurs non essentiels avant que la batterie n’atteigne un état critique, tout en préservant l’alimentation des équipements prioritaires via la gestion de la télécommande.

La connectivité Bluetooth et l’application VictronConnect permettent de suivre l’état du dispositif en temps réel, d’ajuster les seuils de tension sans intervention physique sur l’installation, et de consulter l’historique des déconnexions. Pour les installations lithium avec BMS (VE.Bus BMS ou Lynx Smart BMS), le mode Li-ion dédié confie le pilotage de la déconnexion directement au BMS externe, pour une gestion parfaitement coordonnée des cellules.

Pose du VICTRON Smart Battery Protect 100 A dans votre van

1. Choisir un emplacement bien ventilé, à moins de 50 cm de la batterie, sans être directement au-dessus (risque de gaz corrosifs).
2. Sélectionner une section de câble adaptée à l’intensité et à la longueur du circuit, conformément aux réglementations locales.
3. Insérer un fusible correctement dimensionné entre la batterie et la borne d’entrée IN du dispositif.
4. Respecter impérativement le sens de circulation du courant : de IN (batterie) vers OUT (charge) — les courants inverses endommagent irrémédiablement l’appareil.

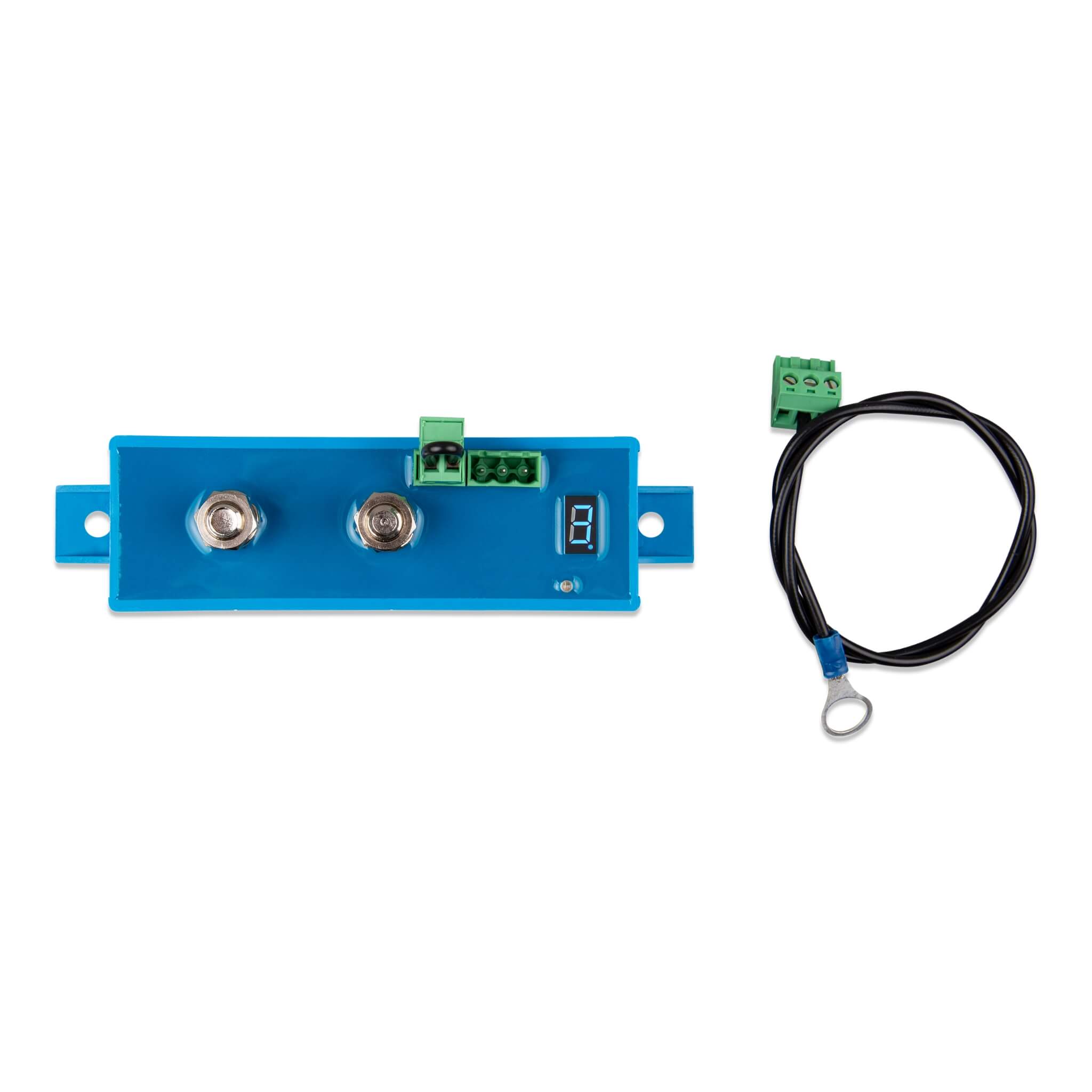

5. Connecter le câble de masse fourni (1,5 mm²) directement au négatif de la batterie ou au châssis, sans autre équipement sur ce câble. Protéger ce câble par un fusible de 300mA.
6. Laisser le dispositif détecter automatiquement la tension système à la première mise sous tension.
7. Programmer les seuils via l’application VictronConnect avant de connecter la sortie de charge.
8. Connecter la sortie de charge uniquement après la fin de la programmation complète.
9. Relier un interrupteur de commande à distance entre les bornes Remote H et Remote L, ou câbler la boucle de fil fournie pour le fonctionnement en mode local.
10. Connecter optionnellement un buzzer ou une LED sur la sortie d’alarme (charge max. 50mA) pour signaler les baisses de tension.
11. Serrer les connexions M8 au couple de 9 Nm.

Réglages et entretien du Battery Protect Smart 100A 12/24V Victron Energy

Vérifier périodiquement l’absence de corrosion sur les connexions M8 et inspecter les câbles pour détecter tout signe d’usure. Conserver le boîtier propre et sec pour maintenir l’intégrité de la protection IP67. Les seuils de tension programmés méritent une vérification au moins une fois par saison pour s’assurer qu’ils correspondent toujours au profil d’utilisation de la batterie.

Pour les installations lithium, effectuer les mises à jour de firmware via VictronConnect dès qu’elles sont disponibles. En cas d’erreur E5 ou E6, réinitialiser le dispositif via Paramètres > Plus d’options > Réinitialisation d’usine, puis patienter 3 minutes avant toute reconnexion. La garantie fabricant est de 5 ans.

Intégration avancée du VICTRON Smart Battery Protect 100 A dans un écosystème énergétique connecté

Pour tirer le meilleur parti du Battery Protect Smart 100A 12/24V Victron Energy, il est recommandé de l’associer à un moniteur de batterie Victron afin de disposer d’une lecture précise de l’état de charge en temps réel. Pour les parcs batterie lithium, l’intégration avec le VE.Bus BMS ou le Lynx Smart BMS active le mode Li-ion dédié. Un chargeur DC-DC Orion-Tr Smart complète efficacement le circuit pour la recharge depuis l’alternateur, tandis que les produits GX Victron permettent une supervision centralisée de l’ensemble de l’installation.
